手动多布拉多折边工作台结构设计

　　在小型钣金加工、广告标识制作、薄板裁切折边的作坊式生产场景里，这类手动折边工作台一直是小批量生产、多品种切换作业里的核心工装，相比大型数控折边设备，它不需要外接动力源，对车间场地的供电、占地要求极低，甚至可以直接放置在常规生产工位上完成薄板的折边、压边作业，尤其适合0.5-2mm厚度的铝板、彩钢板、薄铁皮类工件的直线折边加工，很多广告门店做金属字包边、通风管道小截面折边、机箱壳体小批量打样的时候，都会用到这类结构的设备。

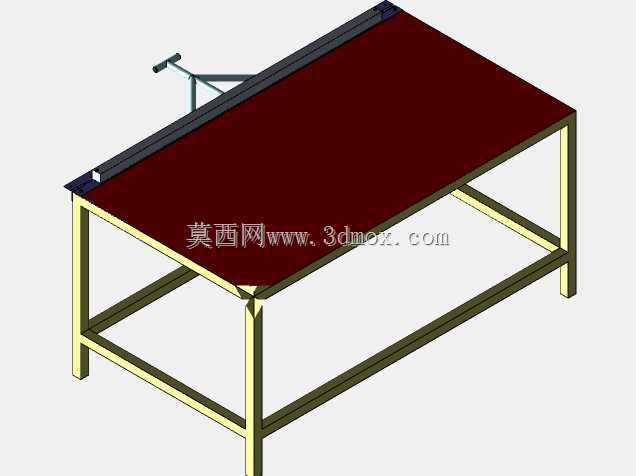

　　从结构设计逻辑来看，这款手动折边工作台采用方管焊接框架作为主体承载结构，框架主体选用2英寸规格的方形管材做主体支撑，横向与纵向的支撑横梁同样采用同规格方管焊接成型，整体框架采用满焊后打磨去应力的处理方式，避免长期受力后出现框架变形，工作台面采用高密度耐磨层压板铺设，台面平整度控制在0.2mm/米以内，保证薄板放置在台面上不会因为台面凹凸出现折边错位的问题。折边执行机构安装在工作台的长边一侧，采用通长的压梁结构，压梁的转动支点采用均匀分布的铰接点设计，保证整根压梁在下压折边的时候受力均匀，不会出现中间段压力不足导致折边角度不一致的问题。手动操作的杠杆机构设置在压梁的一端，通过力臂放大原理，操作人员只需要施加较小的下压力，就可以带动压梁完成对薄板的折边动作，杠杆手柄的长度经过力学测算，保证操作人员站立操作时的施力角度符合人体工程学，不需要过度弯腰或者抬臂就可以完成整个折边行程。

　　从安装边界与尺寸适配来看，这款工作台的整体高度设置在850mm，刚好匹配成年操作人员站立作业的舒适高度，不需要额外搭配增高脚垫或者挖坑预埋，直接放置在平整的水泥地面上就可以投入使用，四个支撑腿底部可以选配调节脚杯，针对地面不平整的车间场景，可以通过调节脚杯的高度来调整整个台面的水平度，避免因为地面倾斜导致折边精度下降。工作台的有效折边长度覆盖整根压梁的长度，可以满足最长2米以内的薄板直线折边需求，对于尺寸更小的工件，也可以灵活调整工件在台面上的定位位置，完成不同长度的折边作业。压梁的开合行程设计为最大90度，既可以满足常规直角折边的需求，也可以通过控制压梁的下压角度，完成30度、45度、60度等不同角度的折边加工，不需要额外更换模具或者调整机构。

　　在实际使用过程中，操作人员只需要将待折边的薄板放置在工作台面上，将需要折边的位置对齐压梁的刃口位置，确认定位尺寸无误后，扳动手动杠杆带动压梁下压，就可以一次性完成整段直线的折边作业，折边处的直线度好，不会出现手工敲打折边产生的凹凸不平、折边歪斜的问题。相比纯手工折边的作业方式，这款工作台的折边效率可以提升3倍以上，而且折边质量的一致性更好，对操作人员的技能要求更低，不需要有多年钣金经验的师傅，普通操作工经过简单的培训就可以上手操作。设备的转动铰接部位都采用自润滑衬套设计，长期使用不需要频繁加注润滑油，维护成本极低，框架表面采用喷塑处理，耐磨防锈，适合车间多尘、多油污的生产环境，台面的耐磨层板可以在磨损后单独更换，不需要整体更换工作台框架，降低了长期使用的维护成本。

　　从结构设计的细节来看，这款工作台的压梁刃口采用倒角处理，不会在折边过程中划伤薄板表面，针对彩钢板、覆膜铝板这类对表面质量要求高的工件，也可以在压梁接触工件的位置粘贴橡胶缓冲垫，避免压痕产生。工作台的后侧没有设置多余的遮挡结构，对于宽度较大的薄板，也可以将工件延伸出台面后侧完成定位，不会因为框架结构干涉导致大尺寸工件无法加工。整个设备没有复杂的传动结构，没有电气、液压类的易损部件，故障率极低，即使在没有专业维修人员的小型作坊里，也可以长期稳定使用，不会因为设备故障导致生产停滞。
