汽车造型VERSA标识装饰摆件结构设计

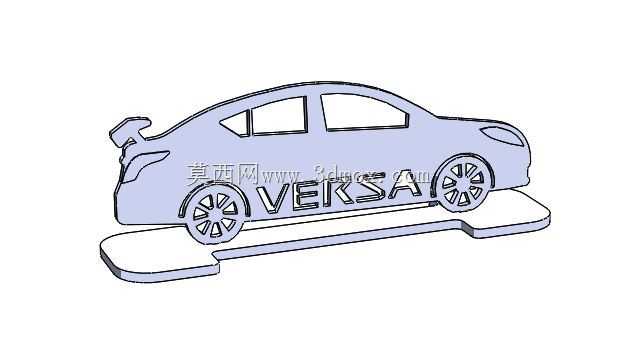

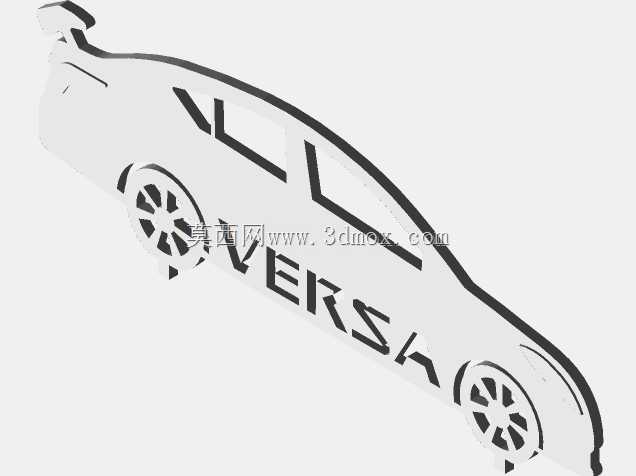

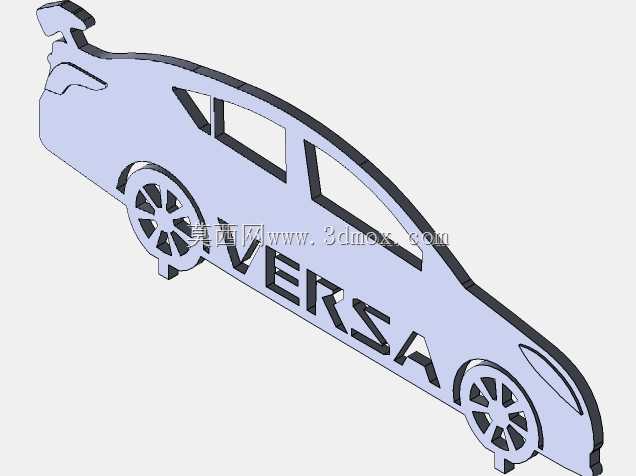

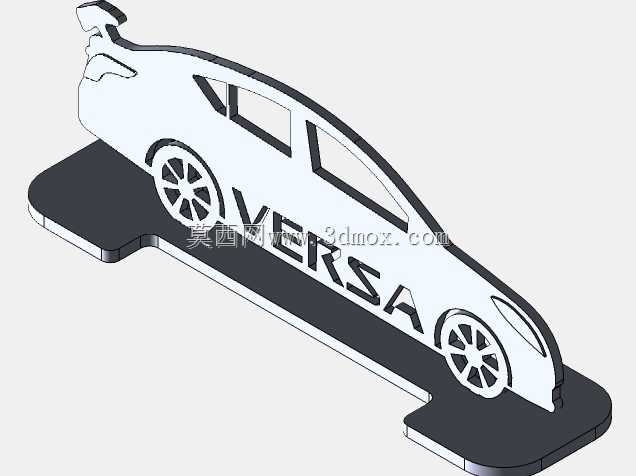

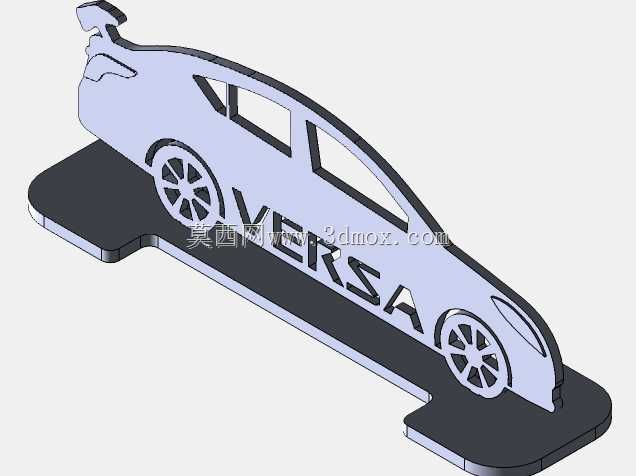

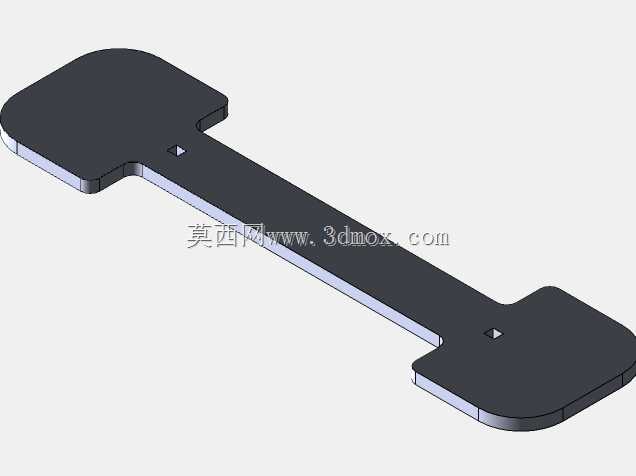

　　这款带汽车造型元素的立体装饰附件，在做结构设计时首先要考虑的是桌面摆放场景的适配性，底部采用一体化延伸的平板基座，没有额外的拼接结构，摆放时不会出现局部应力集中导致的翘边问题，基座边缘做了R2的圆角过渡，既避免了锐边划伤的风险，也能让摆件和桌面的接触更贴合，不会因为桌面细微的不平整出现晃动。主体的轿车轮廓是提取了VERSA车型的侧面特征线做的简化处理，没有照搬实车的复杂曲面，而是将腰线、车顶溜背线条、尾翼造型做了扁平化的立体拉伸，拉伸厚度控制在8mm，既保证了拿取时的握持手感，也不会因为厚度过大显得笨重，车轮部分没有做独立的转动结构，而是和车身一体成型，轮辐的镂空造型做了等宽2mm的筋条设计，

　　在3D打印或者铣削加工时不会出现薄壁断刀的问题，镂空处的内角都做了R1的圆角过渡，避免应力集中导致的轮辐断裂。车身侧面的VERSA字母是和车身曲面做的一体化凸台设计，凸台高度1.5mm，字母的笔画宽度统一为3mm，既保证了标识的识别度，也不会因为凸台过高在摆放时容易被磕碰掉字，字母和车身的衔接处做了0.5mm的倒角过渡，没有生硬的直角，加工时不需要额外的清根工序，能有效降低加工成本。在实际应用场景中，这类装饰附件既可以放在汽车4S店的前台作为品牌展示小物件，也可以作为车主的桌面装饰周边，还能固定在展示展板上作为车型标识牌使用，基座背面预留了1mm深度的沉槽，如果需要粘贴背胶做壁挂安装，沉槽可以容纳背胶的厚度，

　　粘贴后不会因为背胶的厚度导致摆件和墙面之间出现缝隙，安装后的贴合度更好。设计时特意将整个零件的壁厚做了均匀化处理，所有位置的壁厚差控制在1mm以内，不管是采用注塑加工还是3D打印工艺，都不会因为壁厚不均出现缩痕或者打印翘曲的问题，零件的整体外轮廓尺寸控制在150mm长、60mm高的范围内，不会占用过多的桌面空间，拿取时单手握持也很方便。考虑到装饰件的使用特性，整个结构没有设计活动部件，所有特征都是一体化成型，不需要后续的装配工序，生产时的良率能得到有效提升，表面不需要做复杂的后处理，直接做哑光喷漆或者原色成型就能达到不错的展示效果，车轮位置的镂空设计也能减少材料的使用，在保证结构强度的前提下降低生产的材料成本。在做三维建模的时候，

　　曲面的连续性全部采用G1连续，没有做过高的G2连续要求，因为这类装饰件不需要做流体力学相关的性能验证，G1连续的曲面既能保证视觉上的顺滑感，也能降低建模和后续加工的难度，对于普通的结构设计从业者来说，这类模型的建模逻辑可以参考，先确定底部基座的安装边界，再往上叠加主体造型，所有的特征拉伸方向尽量保持一致，减少拔模时的倒扣问题，如果需要开模量产，整个零件的拔模斜度统一设置为1.5度，不需要做复杂的滑块结构，简单的两板模就能完成生产，进一步压缩量产的模具成本。
