带沉台圆孔的矩形基座结构件

　　在各类工装夹具、非标自动化设备的搭建过程中，这类带沉台圆孔的矩形基座是十分常见的支撑定位元件，日常多用于需要平面承托同时带中心定位孔的工位，比如小型工件的铣削加工工位定位、检测工装的承载底座、电子元器件组装工位的承托块，也可作为小型电源模块、传感元件的安装基座使用。从实际使用场景来看，这类基座往往需要承受垂直方向的压装载荷，同时中心圆孔需要穿过定位销或者紧固螺栓，因此结构设计上做了针对性的强化处理。

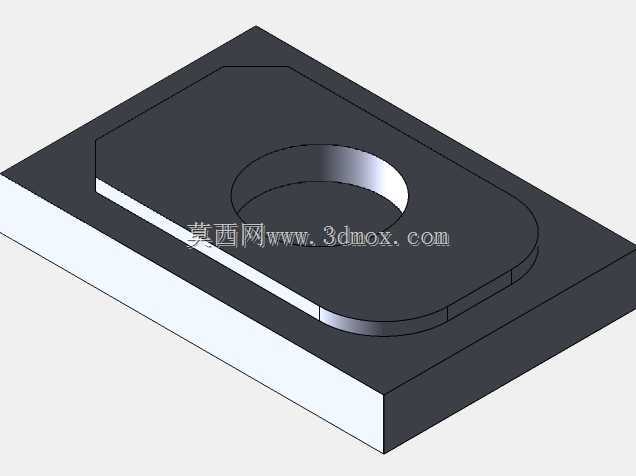

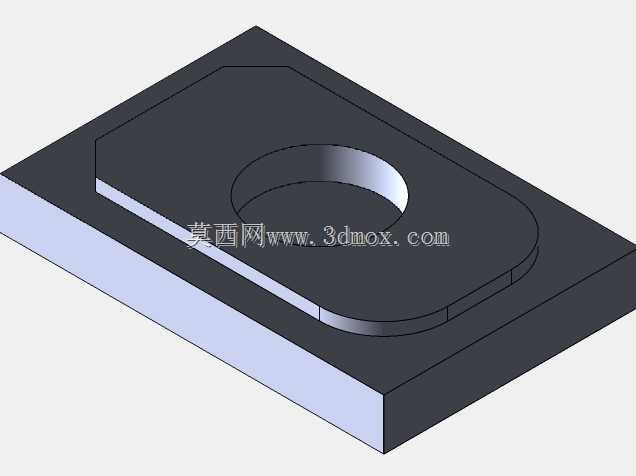

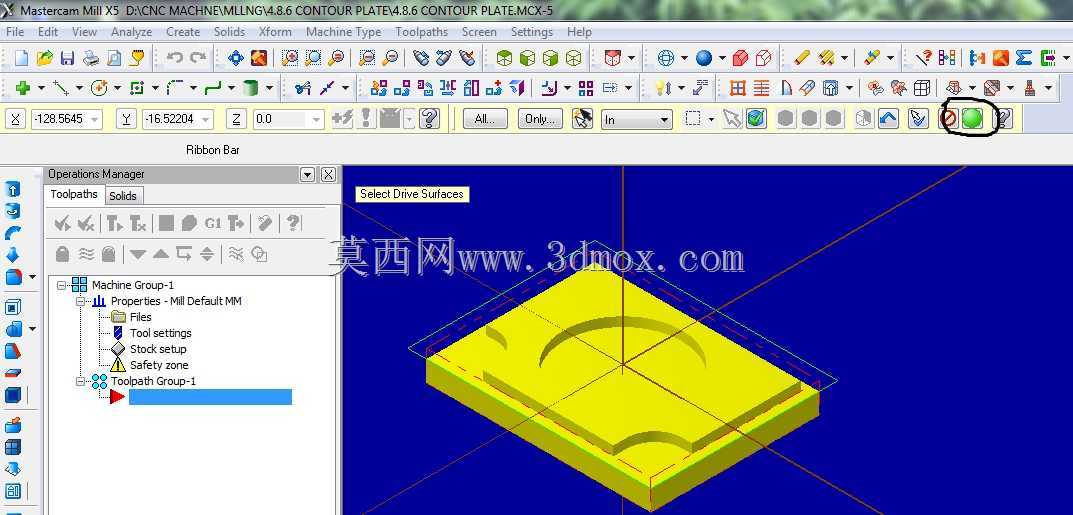

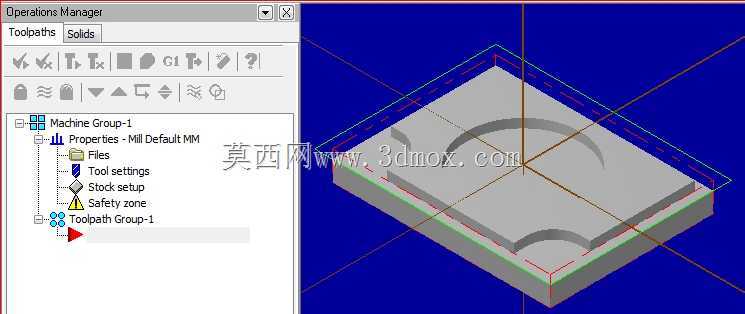

　　整体外形采用带圆角的矩形块结构，底部为完整平面，能够和设备安装台面完全贴合，保证安装后的接触刚度，避免受力时出现翘曲变形；上部做了一圈下沉的矩形凸台，凸台边缘同样做了圆角过渡，既可以减少应力集中，也能在放置配套工件时起到粗定位的作用，避免工件直接滑出基座范围。中心位置的圆孔为通孔设计，孔口做了倒角处理，方便定位销或者螺栓顺利穿入，圆孔周边的凸台区域厚度比基座边缘略薄，在保证孔位周边强度的前提下，尽可能减少整体材料用量，降低零件自重。

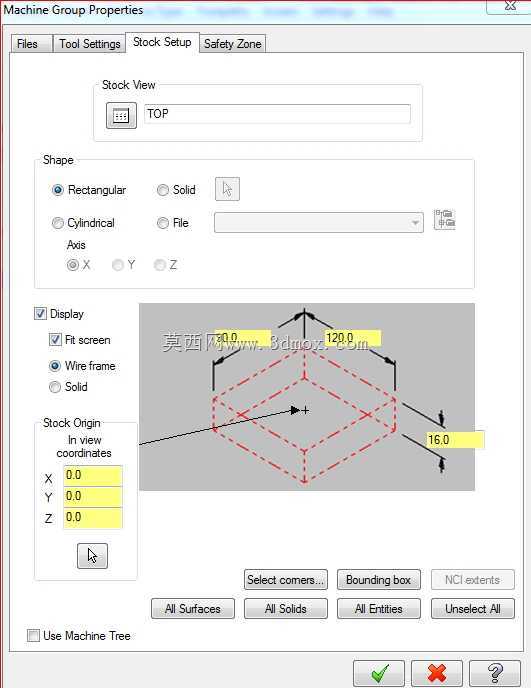

　　设计过程中首先确定的是安装边界尺寸，基座的长宽尺寸需要匹配对应工位的安装孔距，底部平面的平面度公差控制在0.02mm以内，保证和安装面贴合后不会出现间隙；高度尺寸则根据工位的操作空间确定，既要保证上方工件放置后和周边机构的高度差符合操作要求，也要避免基座过高导致整体重心上移影响稳定性。上部沉台的深度根据配套工件的定位凸缘高度确定，保证工件放置后和沉台底面完全贴合，不会出现悬空；中心圆孔的直径公差按照H7级精度设计，和标准定位销采用间隙配合，既方便拆装，也能保证定位精度满足常规加工、组装工位的要求。圆角的设置一方面是为了避免加工和使用过程中锐边划伤操作人员，另一方面也是为了减少热处理过程中的应力集中，避免零件出现开裂变形。

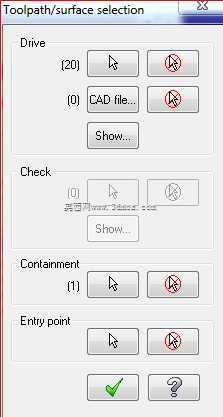

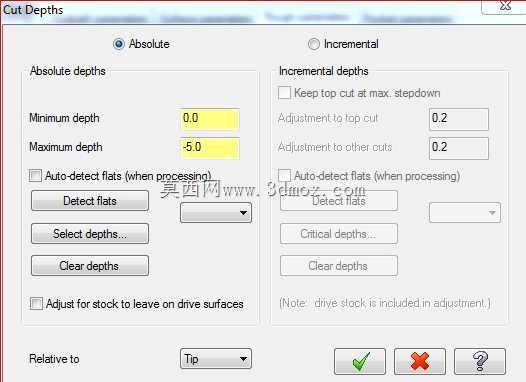

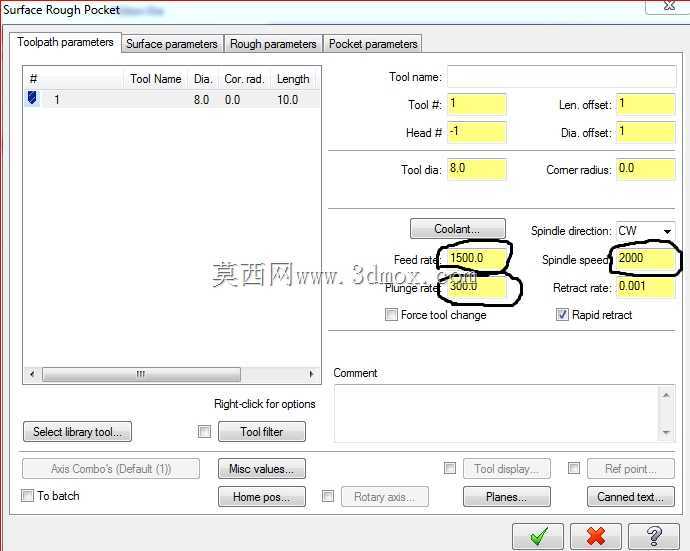

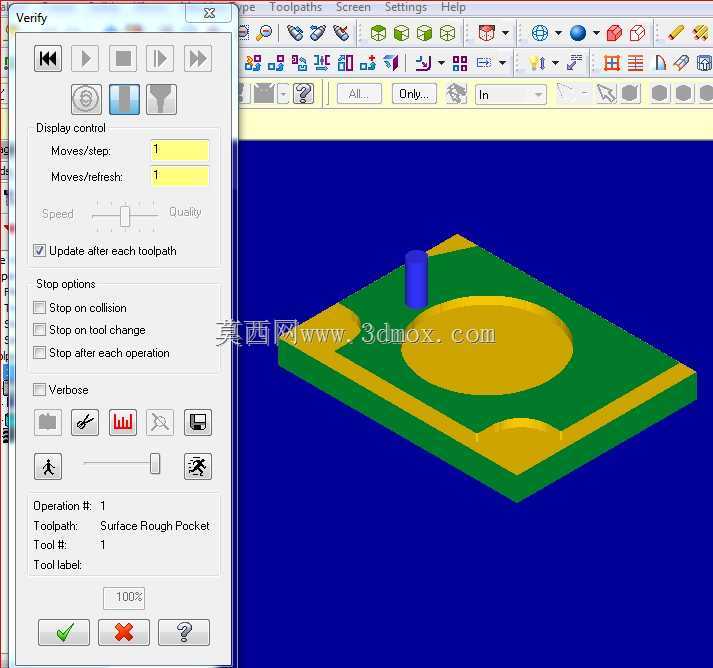

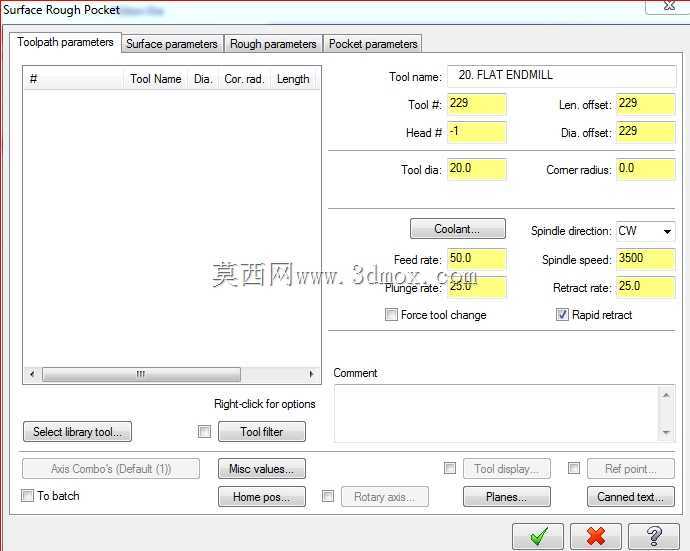

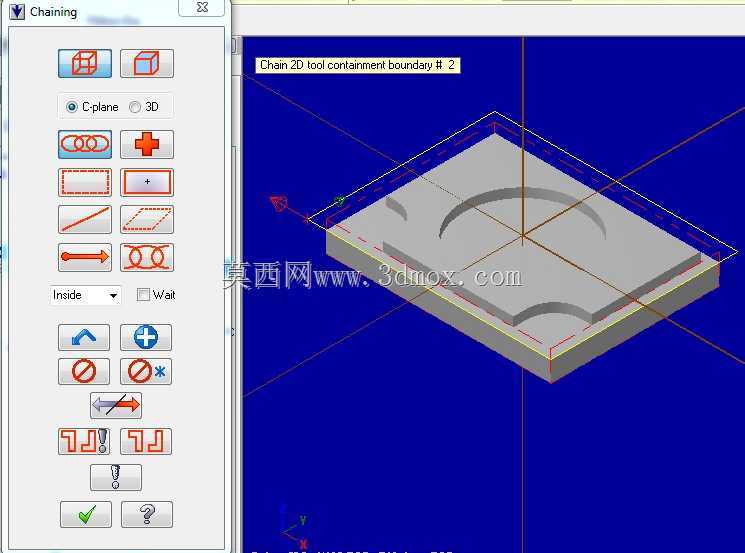

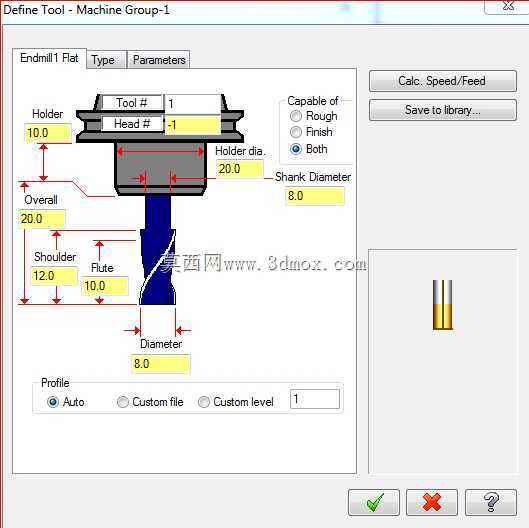

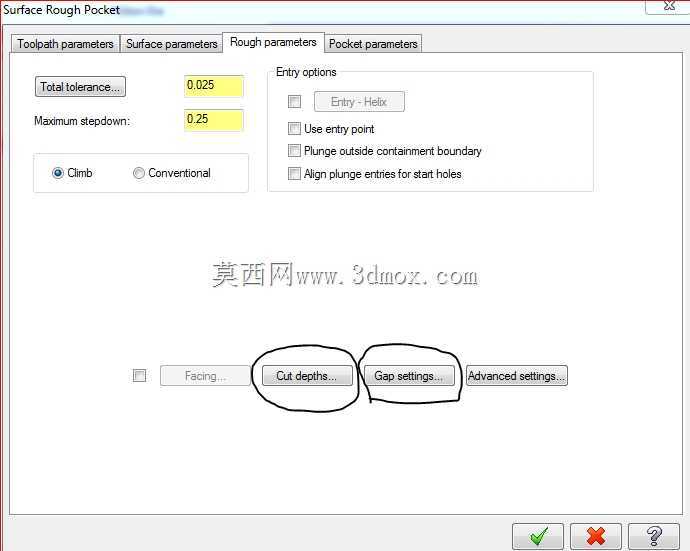

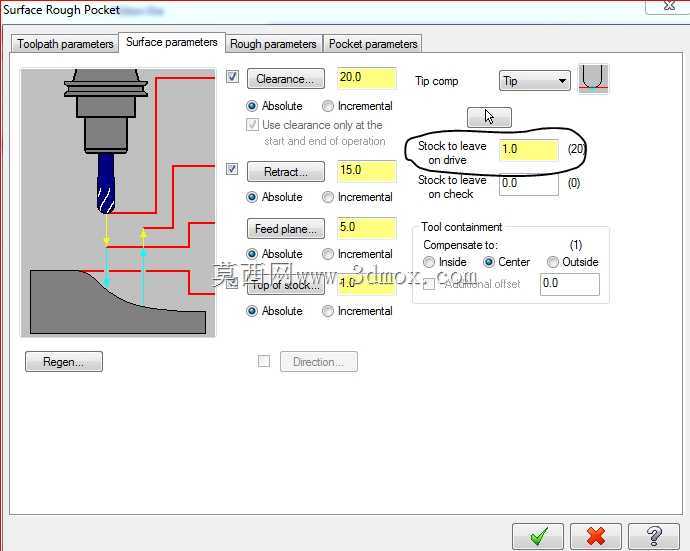

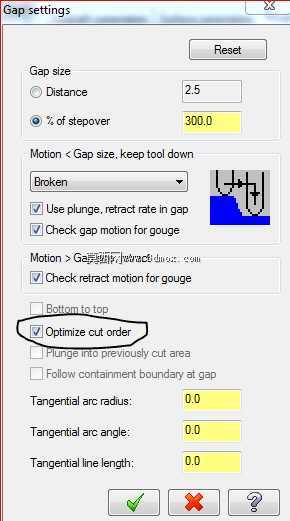

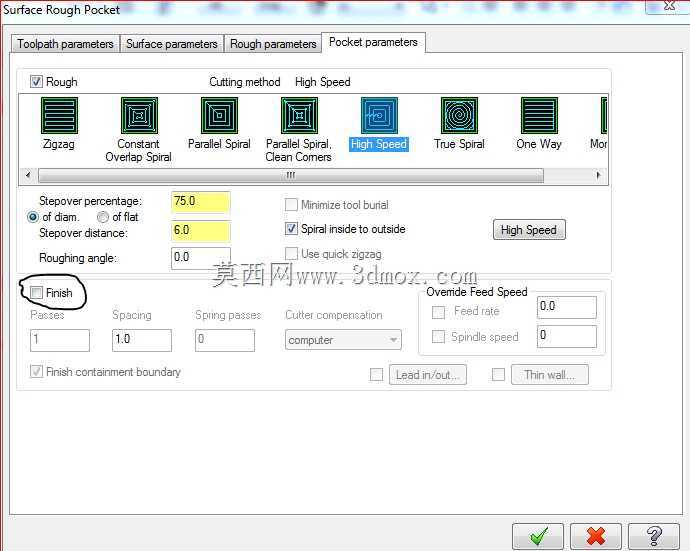

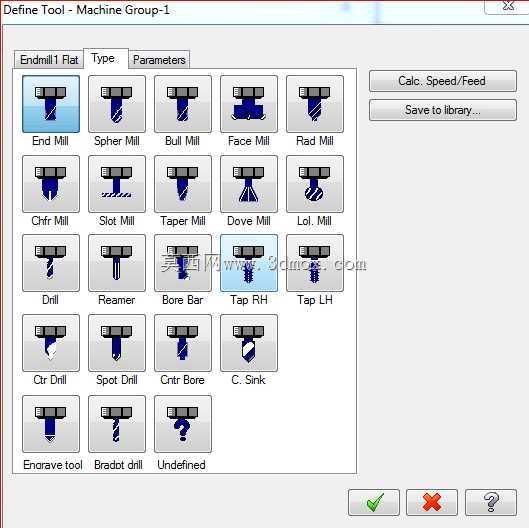

　　这类基座在实际加工时一般先铣削六个面保证外形尺寸达标，再加工上部沉台，最后精加工中心圆孔，所有锐边倒钝后做表面发黑处理，提升防锈能力同时减少表面反光，方便工位上的视觉检测元件识别工件位置。在设备组装时，这类基座一般通过底部的沉头孔或者侧面的顶丝固定在台面上，不需要额外做复杂的安装结构，拆装维护十分方便，更换不同孔径的基座即可适配不同直径的定位销，快速切换工位的适配工件类型，大幅提升工装的通用化程度，减少非标零件的重复设计加工工作量。
