阀块加工轮廓铣削刀路设计方案

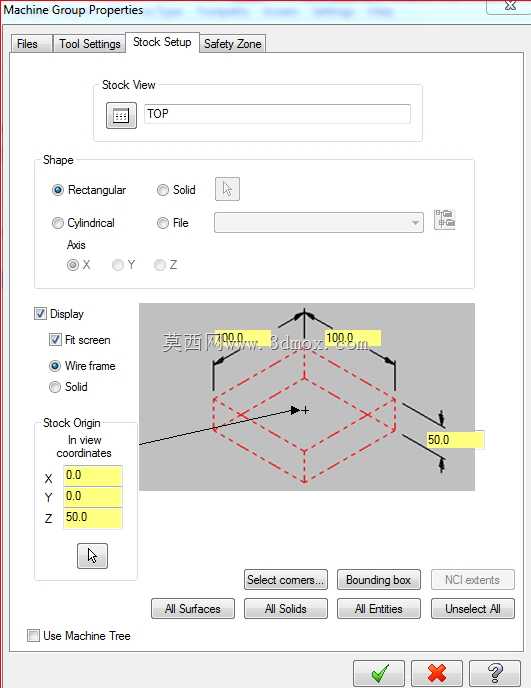

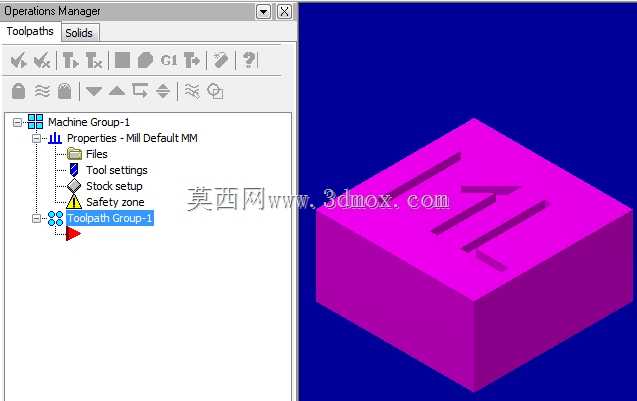

　　在液压系统的阀类元件加工环节中，阀块作为集成油路的核心载体，其平面轮廓的加工精度直接影响后续阀件安装的密封性能与油路导通的稳定性，本次设计的轮廓加工程序，主要针对阀块顶面的密封槽、安装定位凸台轮廓开展铣削刀路规划，适配立式加工中心的常规加工工况。从实际加工场景出发，阀块毛坯多选用热轧矩形钢块，装夹采用平口钳配合等高块定位，找正后保证毛坯上平面与机床工作台平行度误差控制在0.02mm以内，避免后续加工出现深度不均的问题。

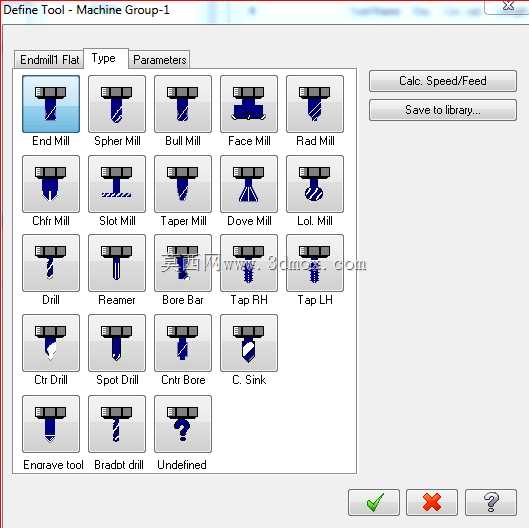

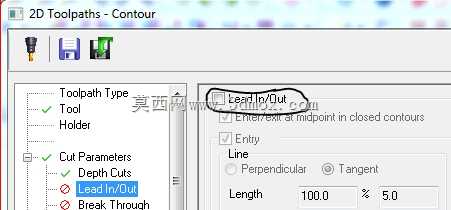

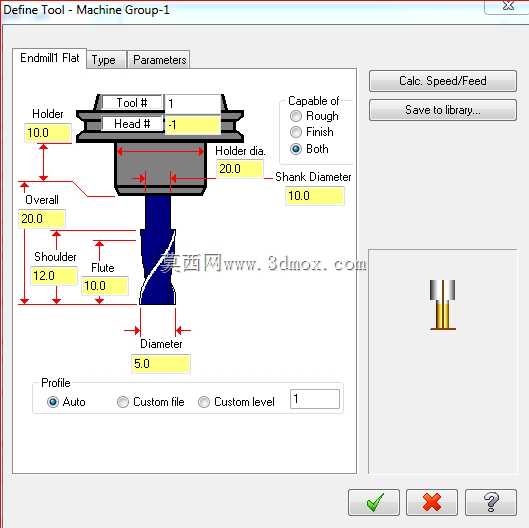

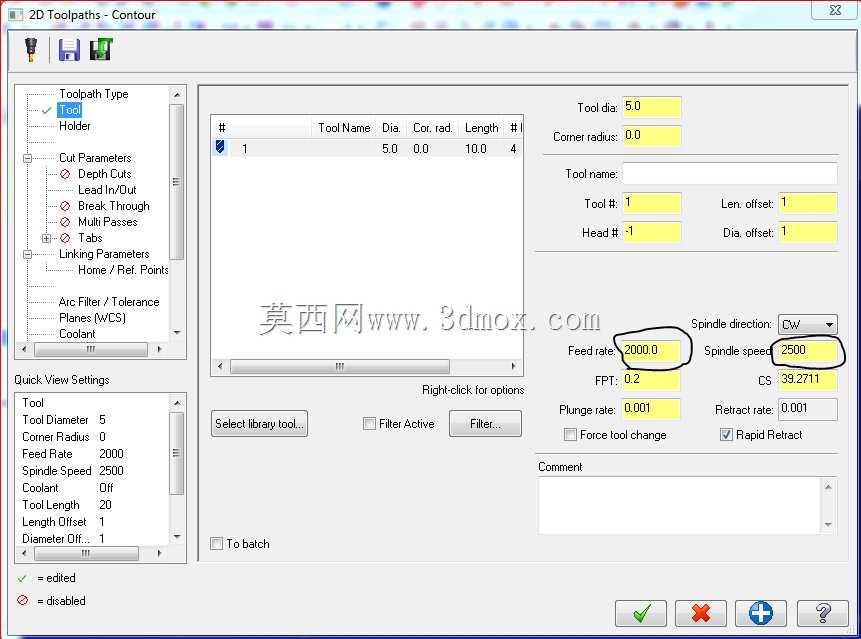

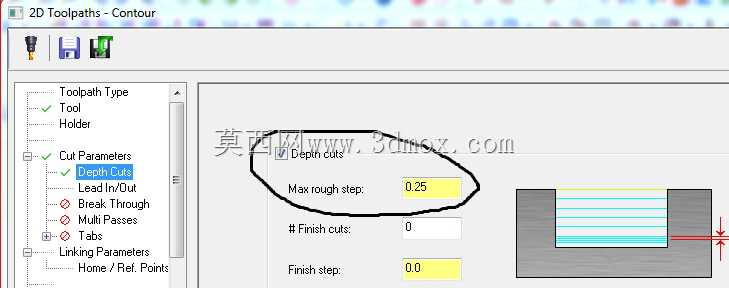

　　刀路设计阶段优先采用轮廓铣削策略，针对不同深度的加工特征分层下刀，粗加工阶段选用φ12mm平底立铣刀，每层切深设定为1.5mm，主轴转速控制在1800r/min，进给速度1200mm/min，走刀过程中在轮廓转角处自动添加圆弧过渡，避免刀具在转角处因切削负载突变出现崩刃，同时减少机床传动机构的冲击。精加工阶段更换为φ8mm平底立铣刀，预留0.2mm的精加工余量，主轴转速提升至2500r/min，进给速度调整为800mm/min，走刀路径沿轮廓法向进退刀，进退刀圆弧半径设置为刀具直径的1.5倍，避免在加工表面留下接刀痕迹，保证轮廓侧壁的表面粗糙度达到Ra1.6μm，满足后续密封圈安装的粗糙度要求。

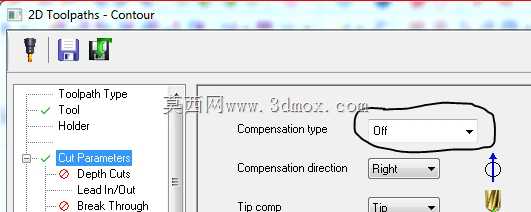

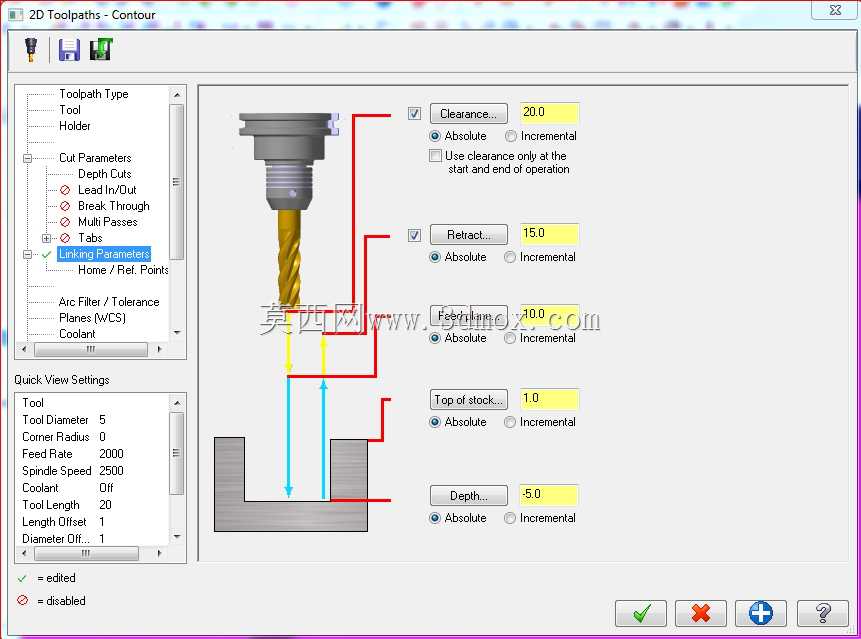

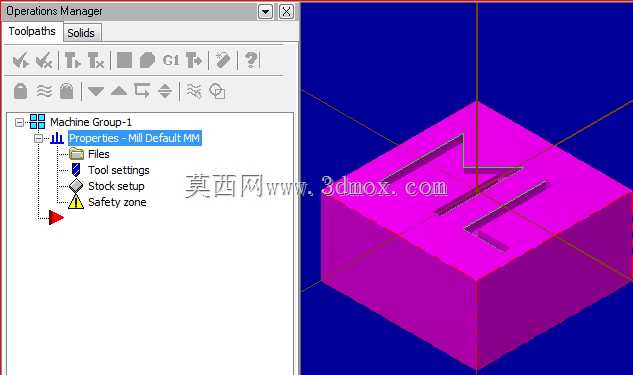

　　从安装边界来看，本次加工的阀块轮廓尺寸控制在120mm×100mm×45mm范围内，所有加工特征的位置度公差相对于毛坯基准边控制在0.05mm以内，轮廓周边预留5mm的装夹余量，加工完成后可直接通过台虎钳夹持余量部位完成后续侧面孔系加工，无需二次装夹找正。刀路规划过程中同步设置了安全高度为工件上表面50mm处，换刀点设置在机床工作台右上角的固定位置，避免换刀过程中刀具与夹具、毛坯发生碰撞，同时在程序中添加了刀具半径补偿指令，现场操作人员可根据实际刀具磨损情况微调补偿值，无需重新修改程序即可保证轮廓尺寸精度。

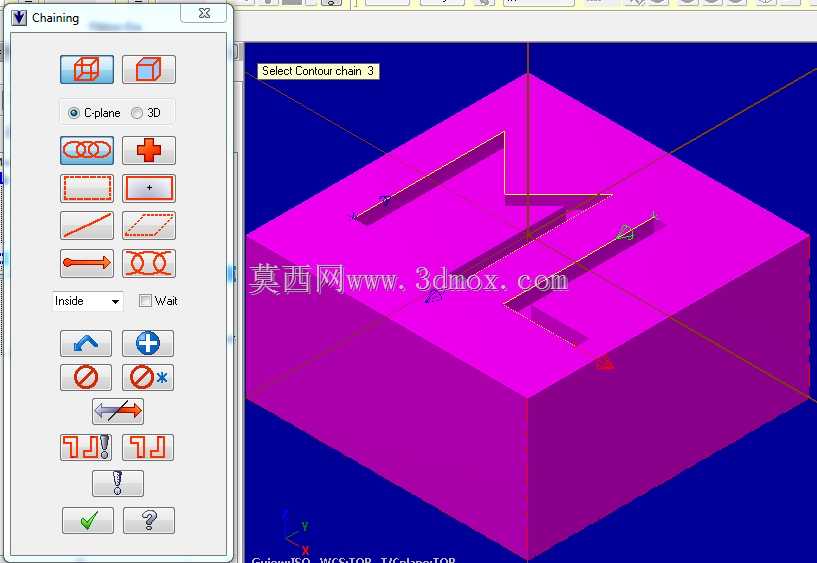

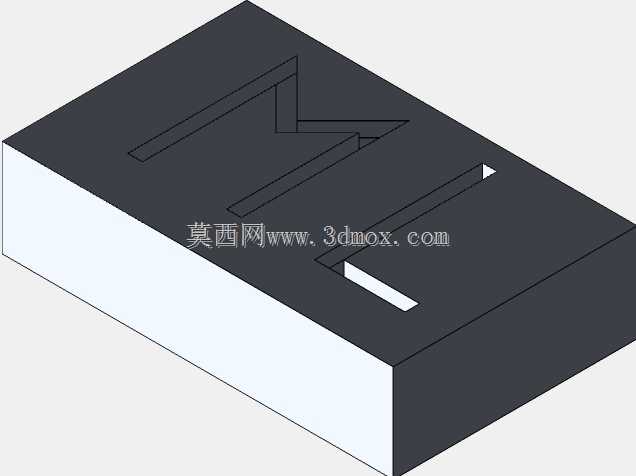

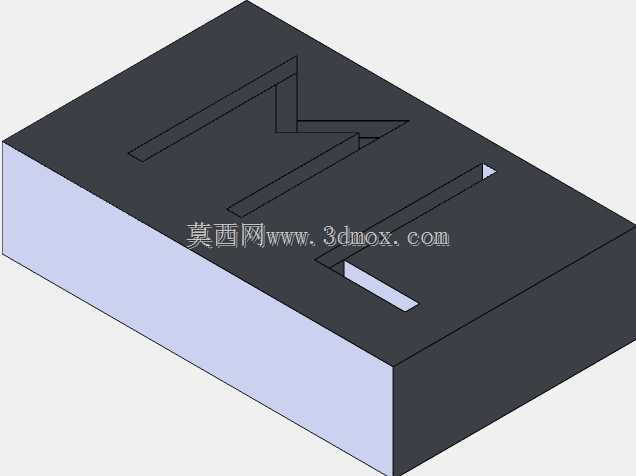

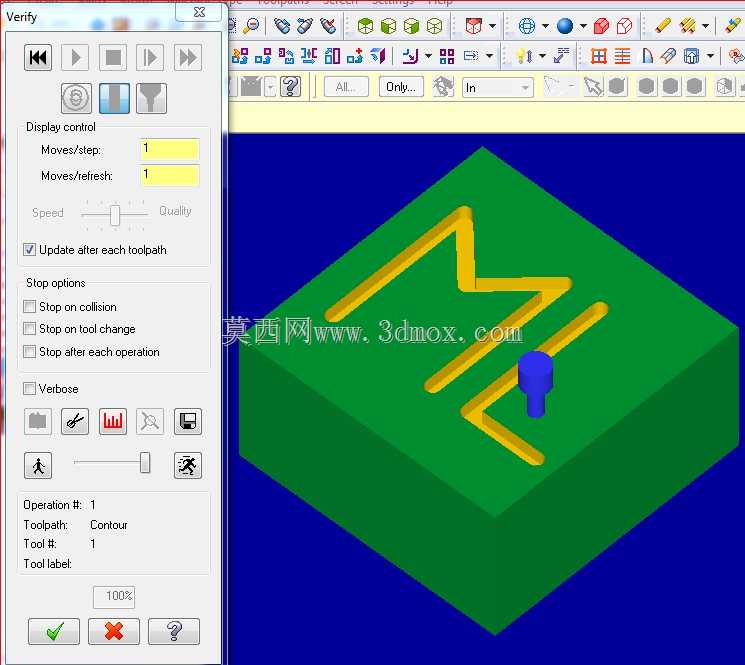

　　针对阀块上的窄槽类轮廓特征，程序中自动识别窄槽宽度，当槽宽小于2倍刀具直径时，采用往复式走刀策略，减少抬刀次数，缩短空行程时间，提升加工效率；对于轮廓边缘的倒角特征，在精加工工序末尾添加了倒角刀路，采用45°倒角刀一次性完成所有轮廓边缘的C0.5倒角，去除加工毛刺，避免后续装配时割伤密封件。整个刀路设计过程中充分考虑了切削液的冲刷方向，粗加工走刀路径顺着切削液喷嘴方向排布，便于及时带走切削热量与铁屑，避免铁屑堆积在刀具切削刃处影响加工表面质量。程序中还添加了加工过程中的负载监测触发指令，当主轴负载超过额定值的80%时自动降低进给速度，保证加工过程的稳定性，减少因负载过大导致的刀具损耗与工件变形。从实际加工验证来看，采用该轮廓程序加工的阀块，轮廓尺寸一致性误差可控制在0.03mm以内，单件加工时间相比常规手动编程缩短22%左右，刀具损耗率降低15%，能够满足中小批量阀块加工的精度与效率要求，适配多数中小型液压元件加工厂的立式加工中心设备工况，无需对机床参数进行特殊调整即可直接调用，同时程序结构模块化，后续针对不同尺寸的同类型阀块，只需修改轮廓参数与深度数值即可快速生成适配的加工程序，减少重复编程的工作量。
