三极母座XLR音频连接器件结构设计

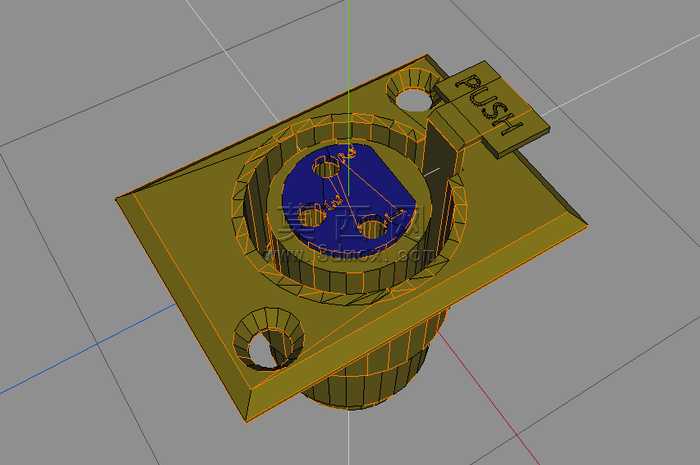

本作品为三极女性XLR连接器三维建模设计，对应Velleman CA106型号规格，建模过程严格遵循接插件行业通用尺寸规范，完整还原产品的装配结构与功能细节。建模阶段以法兰安装面板为基础基准，首先绘制带安装固定孔的方形法兰基体，精准定位两个对称分布的螺丝过孔位置，确保面板安装时的对位精度与结构强度；随后构建圆柱形插接筒体，在筒体内部完成三个信号接触端子的定位槽建模，端子排布遵循标准XLR接口的三角分布规则，保证公母头对插时的触点精准匹配。模型顶部设计有带PUSH标识的弹性锁扣结构，完整还原锁扣的卡扣凸起与按压悬臂结构，模拟实际使用时按压解锁、插入后自动锁止的功能逻辑，锁扣与筒体的衔接处做了合理的圆角过渡处理，避免应力集中导致的结构断裂问题。材质渲染阶段，法兰外壳与锁扣结构采用军绿色硬质工程塑料材质，调整材质参数还原工程塑料的哑光磨砂质感，内部端子基座采用深蓝色绝缘塑料材质，通过色彩区分绝缘部分与导电结构，金属接触端子部分预留金属材质渲染通道，可根据需求调整为镀金或镀镍的金属质感表现。建模过程中对所有配合面做了公差预留处理，插接筒体的外径尺寸、锁扣的卡扣行程、端子的伸出长度均符合行业通用公差标准，确保模型可直接用于结构验证、3D打印手板制作或产品宣传渲染使用。整体模型采用实体建模方式构建，所有特征均保留完整建模历史，可根据实际生产需求调整安装孔距、筒体长度、端子规格等参数，适配不同的设备安装场景，模型的结构拆解逻辑清晰，可直接导出为装配体文件用于生产组装指导。
