钩科特联合互锁卡扣结构三维建模作品

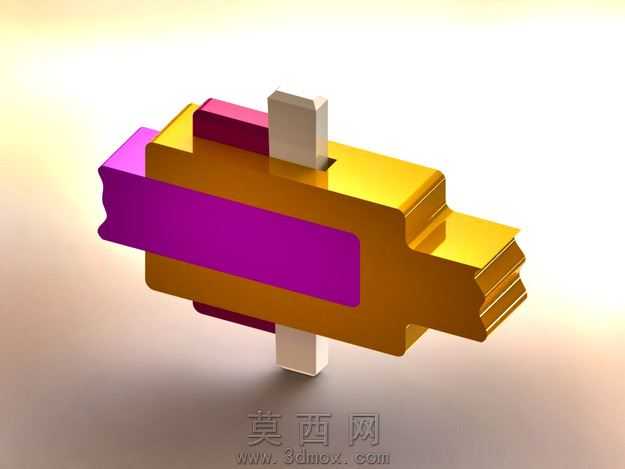

本作品为钩科特联合互锁卡扣结构的三维建模成果，建模阶段以参数化设计为核心逻辑，先拆解扣件的各组成单元，分别绘制公扣、母扣、定位插榫、限位挡边的二维轮廓草图，通过拉伸、切除、倒角等基础特征操作生成基础实体，再针对卡扣的配合面做精准的公差预留，确保各部件装配后既可以实现顺畅的插拔动作，又能在锁合状态下保持足够的结构紧固度，不会出现松脱晃量。材质与渲染环节，针对不同功能部件做了差异化的材质分配：主体承载结构采用亮面镀金金属材质，调整金属粗糙度参数至0.12，添加细微的金属颗粒纹理模拟真实镀金件的表面质感，同时调高环境反射强度，凸显金属件的光泽层次；两侧的弹性锁止片采用高饱和紫色哑光塑料材质，粗糙度设置为0.6，降低反射强度，和金属主体形成明确的材质区分，便于直观识别弹性功能区域；上下定位插榫采用浅米色磨砂工程塑料材质，粗糙度设置为0.45，模拟尼龙定位件的磨砂触感，还原真实五金扣件不同部件的材质搭配逻辑。结构设计上，该卡扣采用横向插合加纵向定位的双重锁止逻辑，主体的梯形插舌可插入对应母扣的梯形槽内，通过两侧的弹性卡爪实现横向锁止，上下伸出的方形定位榫可插入对应安装位的定位孔内，限制卡扣的纵向窜动，多重限位结构让该扣件可应用在需要频繁拆装且对连接可靠性有要求的场景。渲染阶段采用三点布光方案，主光源从左上方45度角打亮模型主体，凸显金属表面的高光轮廓，辅光源从右下方补光消除暗部死黑，背光源添加弱光晕勾勒模型边缘，让整体渲染效果层次分明，清晰展现卡扣的结构细节与材质差异，同时通过柔和的地面阴影增强模型的空间立体感，完整呈现该互锁扣件的设计形态与结构特点。
