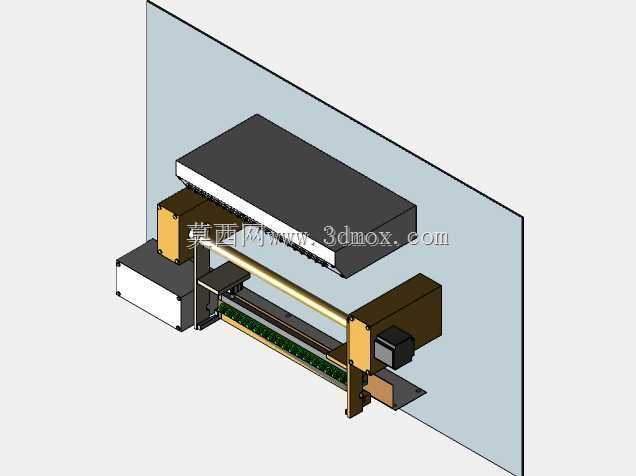

翻转式瓶体空气喷射清洁设备结构

　　在食品饮料、日化灌装的前处理工序段，空瓶清洁是灌装前必不可少的环节，传统的水洗清洁不仅需要配套烘干工序，还会产生废水处理成本，对于部分怕潮的粉剂灌装场景、或是轻量化PET瓶、薄壁玻璃瓶的处理，空气喷射式清洁的适配性更强，这款翻转式瓶体空气喷射清洁设备，就是针对连续化灌装生产线的在线清洁需求设计的。设备整体采用卧式跨线布局，可直接对接上下游的输送线体，不需要额外改造原有生产线的输送高度，安装时只需要预留对应线体宽度的安装空间，将设备架设在输送段上方即可，整体机架采用方管焊接后做表面喷塑处理，和瓶体接触的导向部件采用食品级304不锈钢材质，满足食品生产场景的卫生要求。

　　设备的核心动作逻辑围绕瓶体翻转+定向喷射设计，当空瓶随输送线进入设备作业段时，侧边的夹持导向机构会先对瓶体做定位扶正，避免瓶体在翻转过程中出现倾倒、卡滞的问题，随后翻转机构带动瓶体完成180度翻转，让瓶口朝向下方，此时布置在瓶体上方的阵列式空气喷嘴会按照设定的时序喷出高压洁净空气，气流从瓶底方向冲入瓶内，将瓶内壁附着的灰尘、塑料碎屑、玻璃残屑等杂质从朝下的瓶口吹出，杂质直接落入设备下方的收集槽内，不会飘散到车间环境中。完成喷射清洁后，翻转机构再将瓶体复位到瓶口朝上的状态，随输送线流出设备，直接进入后续的灌装、旋盖工序。

　　从结构设计的角度看，这款设备的喷嘴阵列采用可调节安装结构，不同高度、不同口径的瓶型切换时，只需要调整喷嘴的安装间距、喷射角度，同时更换对应规格的夹持导向块即可，不需要对主体结构做改动，适配瓶型范围覆盖常见的200ml到2L容积的圆瓶、方瓶。空气喷射回路配套有精密调压阀与空气过滤组件，可根据瓶体的壁厚、清洁难度调整喷射压力，避免压力过大吹变形薄壁PET瓶，同时过滤组件可以去除压缩空气中的水、油与颗粒杂质，避免二次污染瓶体内壁。设备的翻转驱动采用伺服电机搭配同步带传动，翻转动作的转速、停顿时间都可以根据生产线的节拍做调整，最快可适配每分钟120瓶的生产线速度，和中高速灌装线的节拍完全匹配。

　　安装边界方面，设备主体长度约1.2米，宽度适配常规的0.3米到0.6米宽度的链板输送线，设备顶部距离输送面的高度约0.8米，车间安装时只需要在输送线对应位置预留1.5米左右的线体长度，上方预留1米的净空高度即可，不需要额外做地面基础固定，机架底部配有可调脚杯，可以根据现场输送线的实际高度调整设备水平度与作业高度。和传统的固定式空气吹瓶设备相比，翻转式的结构可以让瓶内的杂质依靠自重配合气流顺利排出，不会出现杂质残留在瓶底的问题，清洁效率比固定式吹瓶结构提升40%以上，同时封闭式的作业舱设计可以避免喷射气流带起的灰尘外溢，改善车间作业环境。设备的输送导向段采用渐入式设计，瓶体进入作业段时是逐步被扶正定位的，不会出现硬撞击导致的瓶体刮花、倒瓶问题，对于表面有印刷标签的空瓶也十分友好，不会损伤瓶身的印刷层。在日常维护方面，喷嘴采用快拆式结构，不需要工具就可以拆下清理堵塞的喷孔，翻转机构的传动部位都配有自润滑轴承，日常只需要定期检查同步带的张紧度即可，维护工作量很小，适合连续化生产的车间长时间运行。
