教学用小型圆柱件包装作业机构设计

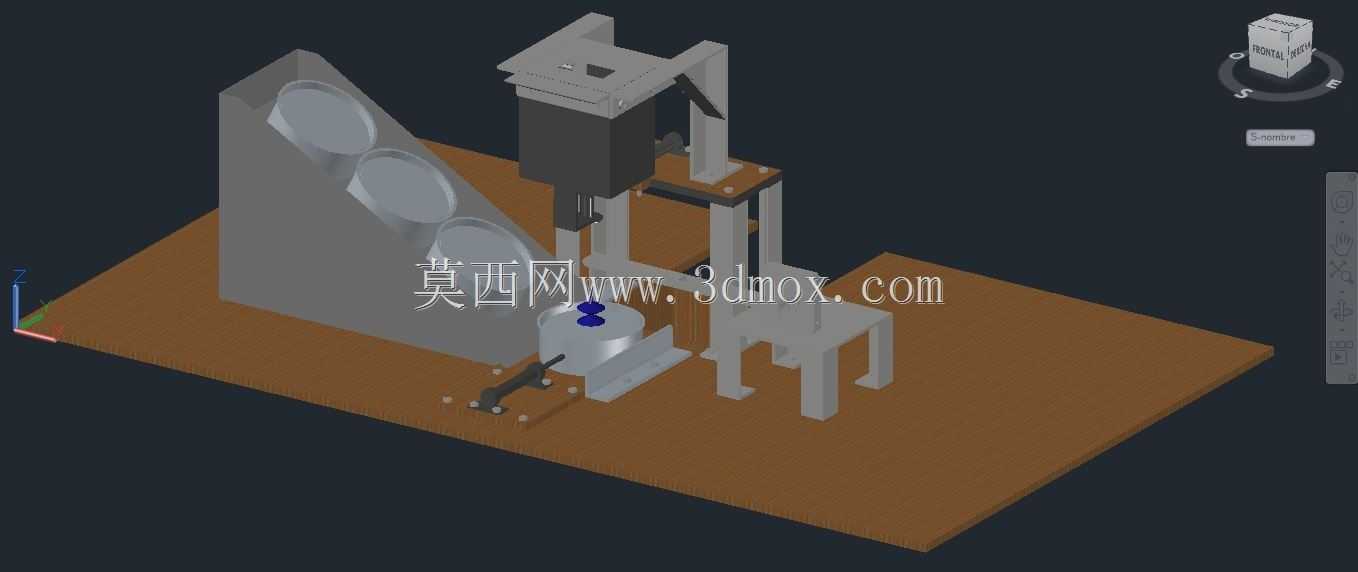

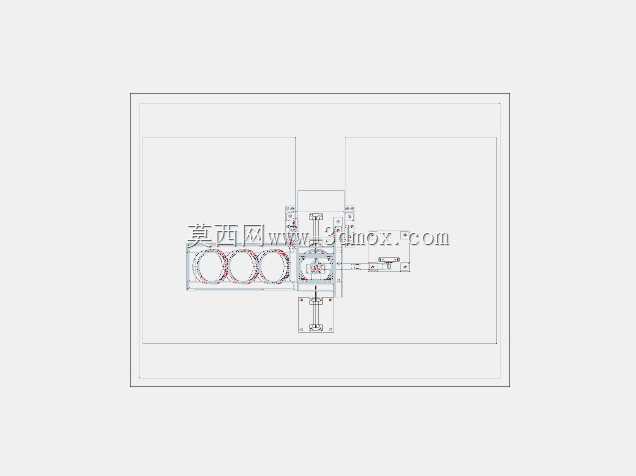

　　这套小型包装作业机构，最初是面向职业院校、高校机械类专业的实践教学场景开发，同时也可适配小批量零散圆柱类工件的简易包装工序，比如小型电子元件、圆柱形五金配件的单工位包装压合作业，能在实验室、小作坊式生产场景里替代纯人工重复的上料、压合包装动作，降低人工重复操作的疲劳度。从结构布局来看，整套机构采用卧式倾斜料仓搭配立式压合工位的组合设计，倾斜布置的料仓依靠工件自身重力实现逐件送料，料仓内壁做了光滑过渡处理，相邻工件的滑落间隙经过反复校核，能避免圆柱工件在料仓内出现卡滞、叠料的问题，料仓出口处设置了简易的挡料拨片，每次仅放行单个工件进入下方的定位工装，不需要额外配置复杂的气动或电动送料元件，简化了整体控制逻辑。立式压合工位采用导柱导向的直动压头结构，两根平行导柱固定在立式机架上，压头沿着导柱做垂直方向的往复运动，压头端部做了与工件端面匹配的仿形凹槽，压合过程中能保证包装封盖与工件本体的同轴度，避免压偏导致的包装破损。整套机构的安装底座采用整块平板式设计，所有功能组件都通过螺栓固定在底座上，安装时只需要保证底座平面的水平度在0.2mm/m以内，就能满足各工位的对位精度要求，不需要做复杂的地基预埋处理，适合在实验台、小型工作台上直接摆放使用。

　　从设计思路上，这套机构优先考虑了结构的易拆解性，所有连接部位都采用标准紧固件，没有焊接固定的非拆解结构，教学场景下学生可以快速完成整机的拆装、测绘、重组练习，直观理解重力上料、导柱导向、工位定位的机械原理。压合工位的行程预留了足够的调节空间，可以通过增减垫片的方式调整压头的下行极限位置，适配不同高度的圆柱工件包装需求，不需要更换核心压头零件。料仓的倾斜角度设置为42度，这个角度是经过反复验证的，既可以保证圆柱工件依靠自重顺利滑落，又不会因为下滑速度过快导致工件冲出定位工装，料仓的侧板预留了调节槽，可以根据工件的直径调整料仓的内部宽度，适配直径在30mm到80mm之间的圆柱类工件，覆盖了教学场景下大部分常见的实训工件尺寸范围。

　　定位工装采用快拆式设计，通过定位销固定在底座上，更换不同内径的工装就可以适配不同直径的工件，换型时间不超过五分钟，适合教学场景下频繁更换实训工件的使用需求。整套机构没有配置复杂的电控系统，压头的驱动可以根据实际使用场景选择手动杠杆驱动或者小型气缸驱动，教学场景下采用手动驱动的方式可以让学生更直观地感受压合过程的力反馈，理解压合行程与压力的匹配关系；如果用于小批量生产场景，只需要加装小型气缸和简单的气路控制元件，就可以实现半自动的连续作业，单小时作业效率可以达到120件左右，完全满足小批量生产的节拍要求。

　　机架部分采用标准铝型材搭建，既保证了整体结构的刚性，又减轻了整机重量，整机总重量控制在25kg以内，方便在教室内移动搬运，铝型材的槽道可以方便地加装传感器、防护罩等附加组件，给学生预留了足够的二次改造空间，比如可以在料仓出口加装光电传感器检测工件到位情况，在压头位置加装行程开关实现压合行程的自动控制，完成从纯手动机构到半自动设备的改造练习。在安装边界方面，整套机构的最大外轮廓尺寸控制在长600mm、宽400mm、高550mm以内，占用的工作台面积极小，普通的标准实训工作台就可以同时摆放两套该机构，满足分组教学的场地需求。机构的所有运动部件都设置在工作台面以上，驱动部件的布置避开了操作人员的手部操作区域，手动操作时不会出现夹手的风险，符合教学设备的安全要求。压合工位的下方设置了橡胶缓冲垫，既可以吸收压合过程的冲击振动，又可以避免工件与金属底座直接接触造成的表面磕碰损伤。料仓的上端设置了敞口的加料区，一次可以装填20件左右的待包装工件，不需要频繁补料，减少教学过程中不必要的操作中断。从实际使用的角度来看，这套机构没有采用特殊的定制加工零件，90%以上的零部件都是标准件，比如导柱、螺栓、铝型材、定位销都可以从市面上直接采购，加工件只有料仓、压头、定位工装三个部分，加工难度低，普通的金工实习设备就可以完成加工制作，制作成本极低，非常适合院校作为实训项目自行制作装配，学生在制作过程中可以完整经历零件加工、部件装配、精度调试的全流程，把机械设计、公差配合、机械制造工艺的理论知识和实际操作结合起来。在精度控制方面，导柱与导套的配合间隙选择了H7/g6的间隙配合，既保证了压头运动的顺畅性，又把压头的径向跳动控制在0.1mm以内，保证压合过程的对位精度，定位工装的定位孔与工件的配合间隙控制在0.2mm左右，既可以方便工件的取放，又不会因为间隙过大导致工件倾斜。整套机构的调试过程非常简单，只需要调整料仓挡料拨片的位置、压头的下行行程、定位工装的位置三个步骤，就可以完成整机的调试，不需要专业的调试人员，经过简单培训的学生就可以独立完成调试工作。
