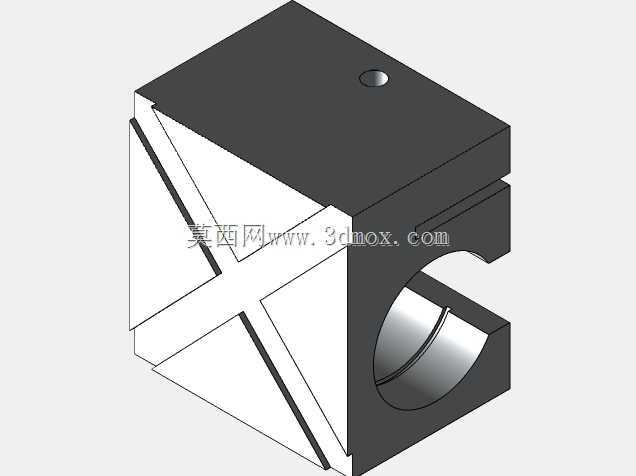

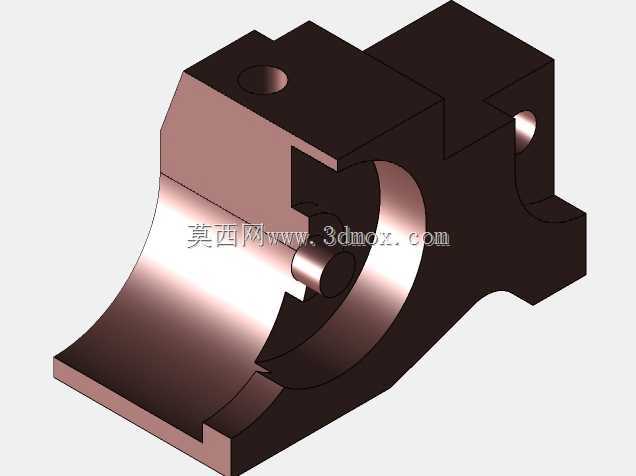

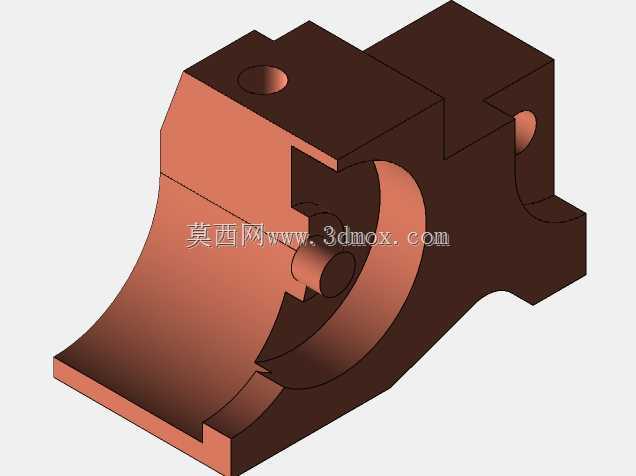

CSWA认证练习用V型定位夹持块结构

　　做机械结构设计快十年，经手的工装夹具类零件没有一千也有八百，看到这个V型夹持定位块的结构第一眼就知道，这是典型的CSWA技能考核里常出的典型零件，很多刚入行的结构工程师练SolidWorks建模的时候都画过类似结构，别看着零件外形方方正正没什么复杂曲面，里面的尺寸约束、特征逻辑其实藏了不少基本功考点。先从实际应用场景说，这类带V型定位面、侧部开圆弧夹持槽的方块零件，大多用在小型机加工工位的工件定位、实验室工装台的样件固定，还有小批量非标设备的工件载具上，不像重型机用平口钳那样有大的夹持行程，它的定位精度更高，重复装夹的一致性好，针对轴类、小型方块类零件的快速定位特别好用，尤其是在做小型零件的钻孔、铣边、检测工序的时候，不用反复打表找正，靠V型面和侧边的定位面就能把工件的自由度完全限制住。

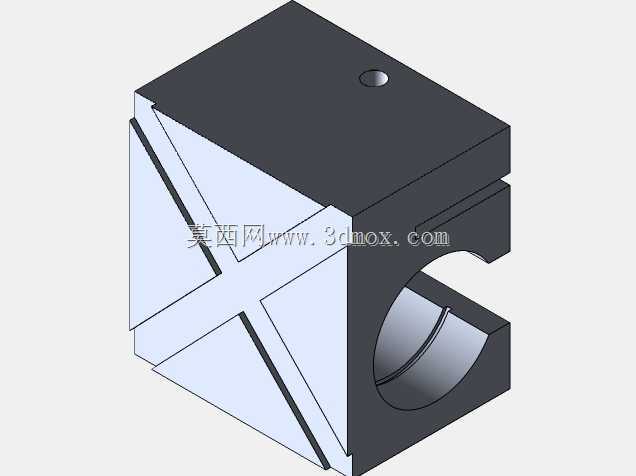

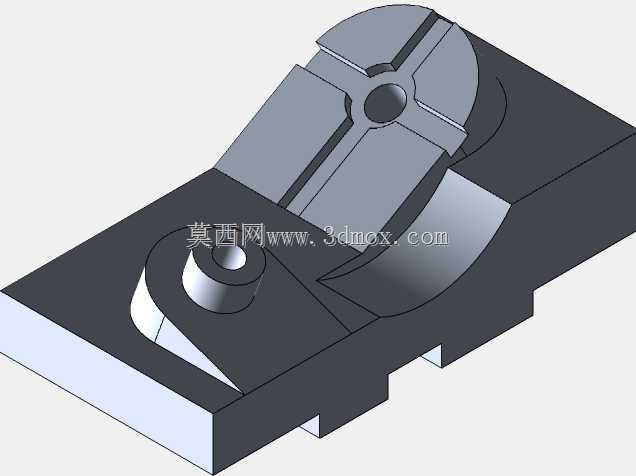

　　再看结构本身的设计思路，主体采用方块式的基体结构，最大的好处就是加工基准好做，六个面都是平面，铣削加工的时候一次装夹就能加工出大部分基准面，后续的特征加工都能以这几个平面为基准，减少装夹带来的形位公差。正面的X型交叉V型槽是核心定位结构，两个方向的V型面角度统一，既可以沿X方向放置轴类零件，也可以沿Y方向定位，相当于一个零件实现两个方向的定位功能，不用额外更换定位块，节省工装台的安装空间。侧部开的半圆夹持槽是用来穿装快速夹钳的压头或者锁紧螺杆的，槽口做了让位缺口，装夹的时候压头可以直接贴住工件表面，不会和基体本身发生干涉，顶部的小沉孔是用来安装定位销或者固定螺丝的，把整个夹持块锁在工装台的底板上，避免装夹工件的时候块体发生位移。

　　说下尺寸和安装边界的考量，这类练习用的定位块整体尺寸不会太大，一般边长控制在80到120毫米之间，属于小型工装配件，安装的时候不需要太大的操作空间，底部是全平面结构，可以直接贴在工装平台的T型槽面上，用T型螺栓或者压板就能固定，不需要做特殊的安装基座。V型槽的角度一般是标准的90度，这个角度是机械定位里最常用的，适配的轴类零件直径范围广，从几毫米到几十毫米的圆轴都能稳定支撑，V型面的边缘做了微小的倒角，避免装夹工件的时候刮伤零件表面，也能减少工人操作的时候被锐边划伤的风险。很多新手画这个零件的时候容易犯的错，就是侧部圆弧槽和V型槽的相交处处理不好，要么出现零厚度的几何错误，要么就是装配的时候出现干涉，实际加工的时候这个相交的位置也需要特意做清根处理，不然两个配合面贴不严，会影响定位精度。还有基体上的那个开槽，是给夹钳的活动臂留的让位空间，夹钳下压的时候臂部可以进到槽里，不会被基体挡住，这个细节很多新手建模的时候容易漏掉，导致做出来的工装没法实际使用。

　　从功能特性上来说，这种一体式的定位夹持块没有多余的活动部件，刚性特别好，装夹的时候不会因为夹紧力太大发生形变，长期使用的磨损量也很小，只要V型面没有磕碰损伤，定位精度可以保持很长时间，日常维护也简单，用完之后擦干净表面的切屑和切削液就行，不需要定期加注润滑油或者更换易损件。在做三维建模的时候，这个零件的特征顺序也很有讲究，一般是先做方块基体，然后拉伸切除出V型槽，再做侧部的圆弧槽和让位缺口，最后加工顶部的沉孔和边缘倒角，特征顺序错了的话，后面改尺寸的时候很容易出现特征失败，这也是CSWA考试里常考的特征逻辑点，考验建模者对零件加工顺序的理解，不是随便把形状堆出来就行，得符合实际的加工工艺逻辑。实际车间里用的这类定位块，一般会用45号钢做调质处理，表面发黑防锈，要是用在高精度检测工位的话，还会用轴承钢来做，V型面淬火处理提高耐磨性，不过作为练习模型的话，重点是把结构特征和尺寸约束做对，理解每个结构对应的实际功能，而不是单纯画个外形出来。
