弯角式管道流体输送快接接头结构

　　在工业流体输送、气动控制、液压动力传输的现场管路布设场景中，这类弯角结构的快速接头是管路改线、临时接驳、设备端接口转向环节里的常用配件，区别于直通式快接，45度弯角的结构能够在设备侧壁、管路转角位置减少管路弯折应力，避免软管过度弯折导致的通径缩窄、管路早期开裂问题。从实际使用场景来看，这类接头常应用在气动工具的气源接驳点、小型液压站的出油口转接、冷却循环水路的设备端接口位置，不需要额外搭配弯通转接头，单一部件就能完成接口方向的调整，减少管路接驳点的数量，也就降低了潜在的泄漏风险点。

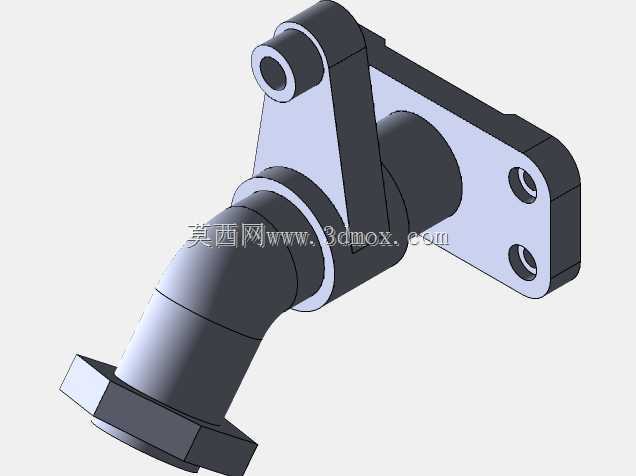

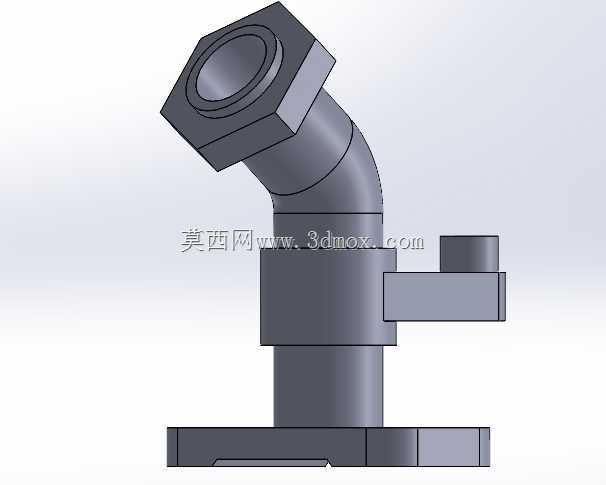

　　从结构设计逻辑来看，接头上端的外六角结构是专门预留的扳手夹持位，现场安装时可以用开口扳手或者活动扳手卡持这个位置施加扭矩，避免拧紧过程中接头本体跟着转动，导致下方密封面错位；六角结构下方的弯角段做了等径圆弧过渡，没有直角转折的结构，流体经过这个位置的时候不会产生明显的紊流区，压力损失比直角弯通接头低15%左右，对于低压气动回路、小流量冷却水路来说，这个细节能够有效降低回路的压力损耗，保证末端执行件的压力稳定。弯角下方的主体段是快接结构的核心锁紧区域，侧面伸出的拨块是锁紧释放机构，当对接公头插入之后，内部的钢珠会卡入公头的环形卡槽内，拨块处于锁定位时钢珠无法外移，就能实现公头和母头的可靠锁止，需要拆卸的时候只需要推动拨块，钢珠就可以退入本体的环形槽内，公头就能直接拔出，整个插拔过程不需要额外工具，单手就能完成操作，适合设备维护时需要频繁拆装的管路点位。

　　接头最下方的法兰式安装基座，是用来将接头固定在设备面板或者阀块表面的结构，基座上的安装孔位可以配合螺栓完成固定，基座和设备安装面之间需要加装密封垫片，保证接口位置的静密封性能；设计这个基座的时候，需要严格控制安装面的平面度，平面度公差要控制在0.1mm以内，否则螺栓拧紧之后基座会出现微小变形，导致内部密封件偏压，长期使用后容易出现渗漏问题。从安装边界尺寸来看，这类弯角快接的水平投影长度要比同通径的直通接头长，在布设管路的时候需要预留足够的操作空间，尤其是侧面拨块的活动行程范围内，不能有其他结构件遮挡，否则会导致拨块无法推到位，出现接头锁止失效或者无法拆卸的问题；弯角的高度方向尺寸也要提前核算，避免接头安装之后和设备外壳、周边管路产生干涉，很多现场安装出现的接头磕碰损坏问题，都是因为前期布局时没有预留足够的安装净空，导致设备运行过程中接头和周边部件产生摩擦碰撞，最终出现结构破损或者密封失效。

　　建模的时候要特别注意几个配合面的尺寸精度：首先是公头插入的内孔尺寸，要和对应规格的公头外径保持间隙配合，间隙量控制在0.05-0.1mm之间，间隙太大容易出现密封偏载泄漏，间隙太小则会导致插拔阻力过大，现场操作困难；其次是内部钢珠的安装槽尺寸，槽深要保证钢珠在锁定位时有1/3的球体突出内孔壁，能够可靠卡入公头的卡槽，释放位时钢珠能完全退入槽内，不干涉公头的插拔；还有六角夹持位的对边尺寸要符合标准紧固件的尺寸规范，保证现场常用的扳手能够适配，不要设计成非标准的对边尺寸，否则现场安装时找不到合适的扳手，会大幅增加安装难度。另外，接头内部的密封件沟槽尺寸也要严格按照密封件的标准规格设计，O型圈的压缩量控制在15%-25%之间，压缩量太大密封件容易老化失效，压缩量太小则达不到密封效果，对于输送不同介质的使用场景，还要根据介质特性选择对应材质的密封件，比如气动回路可以用丁腈橡胶密封件，液压油路则要选用耐油橡胶，有腐蚀性介质的场景要选用氟橡胶材质的密封件。

　　从实际使用的反馈来看，这类弯角快接最容易出现的故障点有两个：一个是拨块的锁紧机构磨损，长期频繁插拔之后拨块的定位凸台磨损，会导致锁止位置偏移，出现接头意外脱开的问题，所以设计的时候拨块和本体接触的位置要做耐磨处理，或者选用耐磨性能更好的材质制作拨块；另一个是弯角位置的应力集中，如果弯角处的过渡圆角太小，在管路受拉或者受振动的时候，弯角位置容易出现断裂问题，所以过渡圆角的半径不能小于接头通径的1/4，同时弯角段的壁厚要比直管段稍厚，提升这个位置的结构强度，应对管路振动和外部拉扯的载荷。
