内置式气瓶泄漏检测装置结构设计

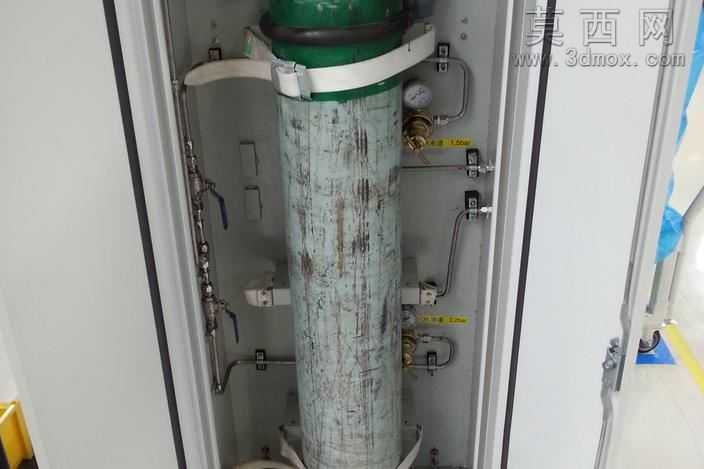

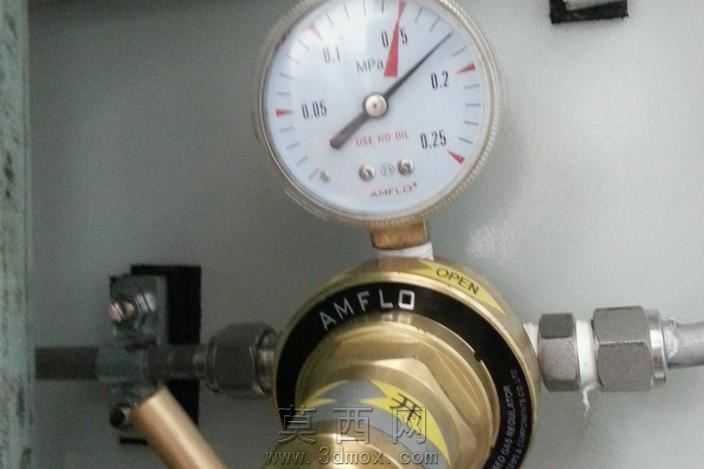

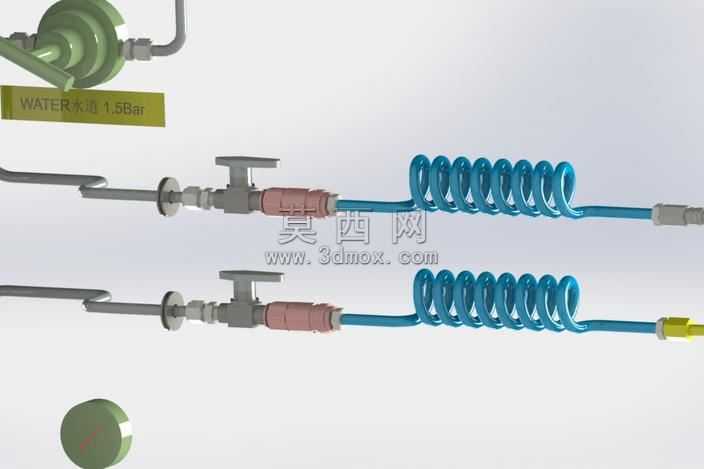

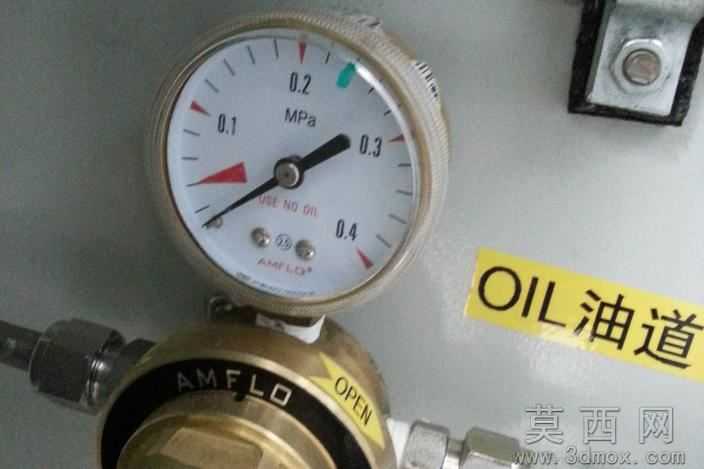

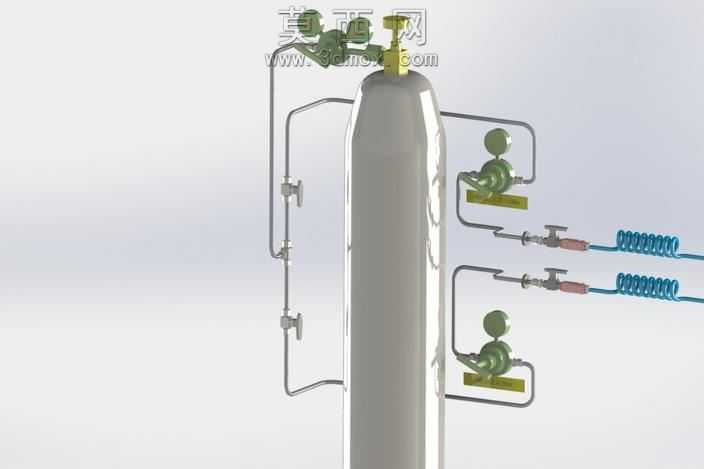

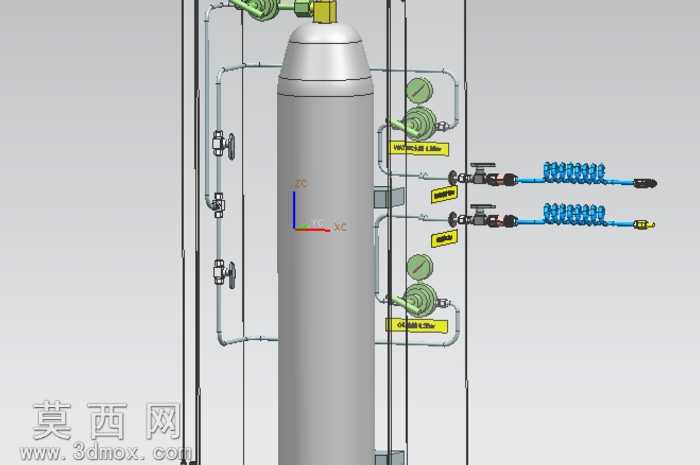

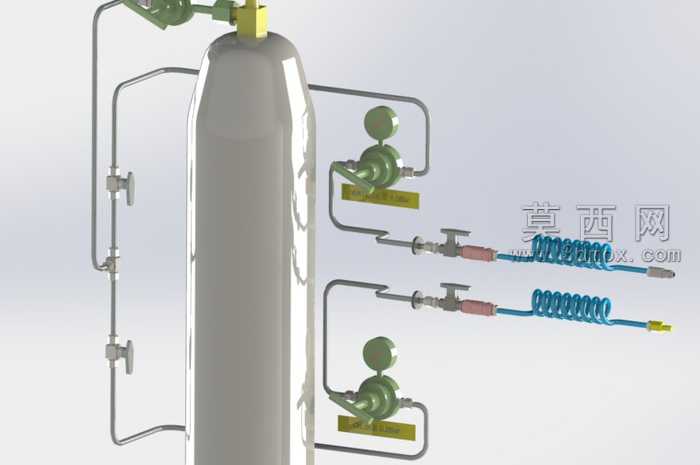

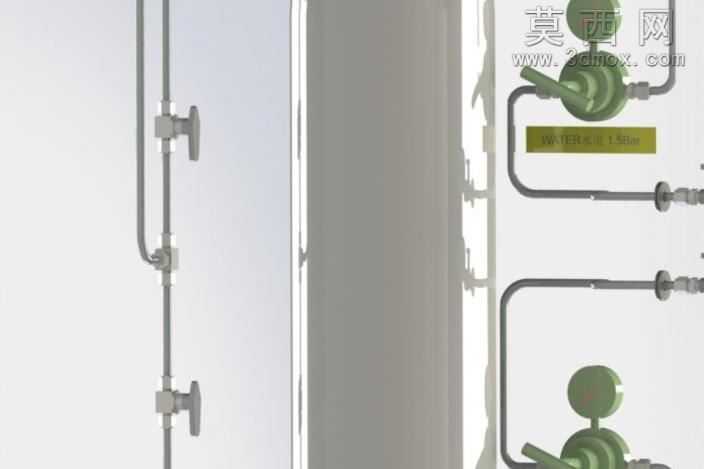

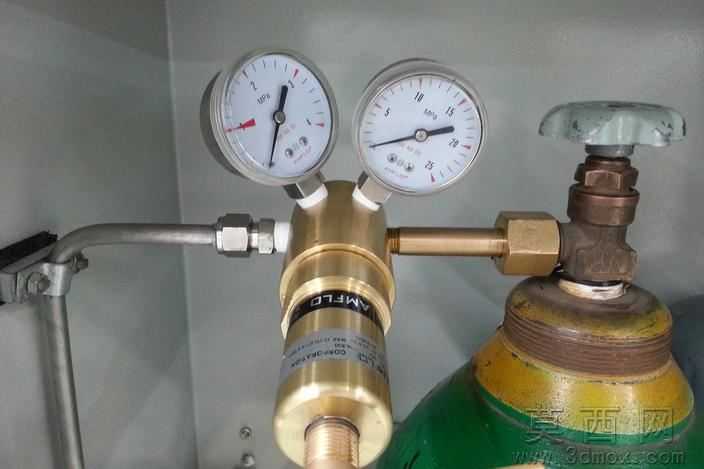

本套三维模型围绕柜体内置气瓶的泄漏检测场景开展设计，建模阶段严格遵循工业现场实际安装规范，先完成柜体框架的基础结构搭建，精准预留气瓶安装位、管路走行空间与检测元件安装点位，确保整体结构的空间利用率符合实际使用需求。建模过程中对气瓶固定结构做了精细化还原，包含环抱式固定绑带、支撑托架等部件，所有固定件的连接点位、安装孔位均按照真实五金件的装配尺寸绘制，保证装配逻辑完全符合实际安装流程。针对泄漏检测所需的管路系统，模型逐一还原了高压输气管路、控制阀门、压力表、检测接头等核心元件，管路的弯折半径、接头连接形式、阀门的操作空间预留都经过严谨校核，既保证检测气路的连通逻辑正确，也预留了足够的操作空间方便实际检测作业开展。材质渲染阶段，针对不同部件做了差异化材质设置：柜体外壳采用哑光冷轧钢板材质，还原工业柜体的磨砂金属质感；气瓶主体还原了使用过程中产生的磨损、氧化痕迹，搭配顶部绿色的防护漆层，贴近真实工业气瓶的外观状态；金属管路采用亮面不锈钢材质，阀门手柄做了防滑橡胶材质区分，压力表的表盘刻度、标识都做了清晰的纹理映射，让整体渲染效果具备极强的真实感。设计思路上，整套结构以安全检测为核心目标，将气瓶完全内置在封闭柜体内，既可以避免外界环境对检测过程的干扰，也能在检测到泄漏时通过柜体形成初步的防护隔离，所有检测控制元件都布置在柜体侧方的操作区，操作人员无需接触高压气瓶即可完成泄漏检测的全流程操作，大幅提升检测作业的安全性。模型中还还原了现场的安全标识、管路流向标识等细节，让整套装置的设计完全贴合工业现场的安全规范要求，可直接用于泄漏检测工装的方案展示、结构优化以及安装指导使用。
