气动电气一体化教学实训装置

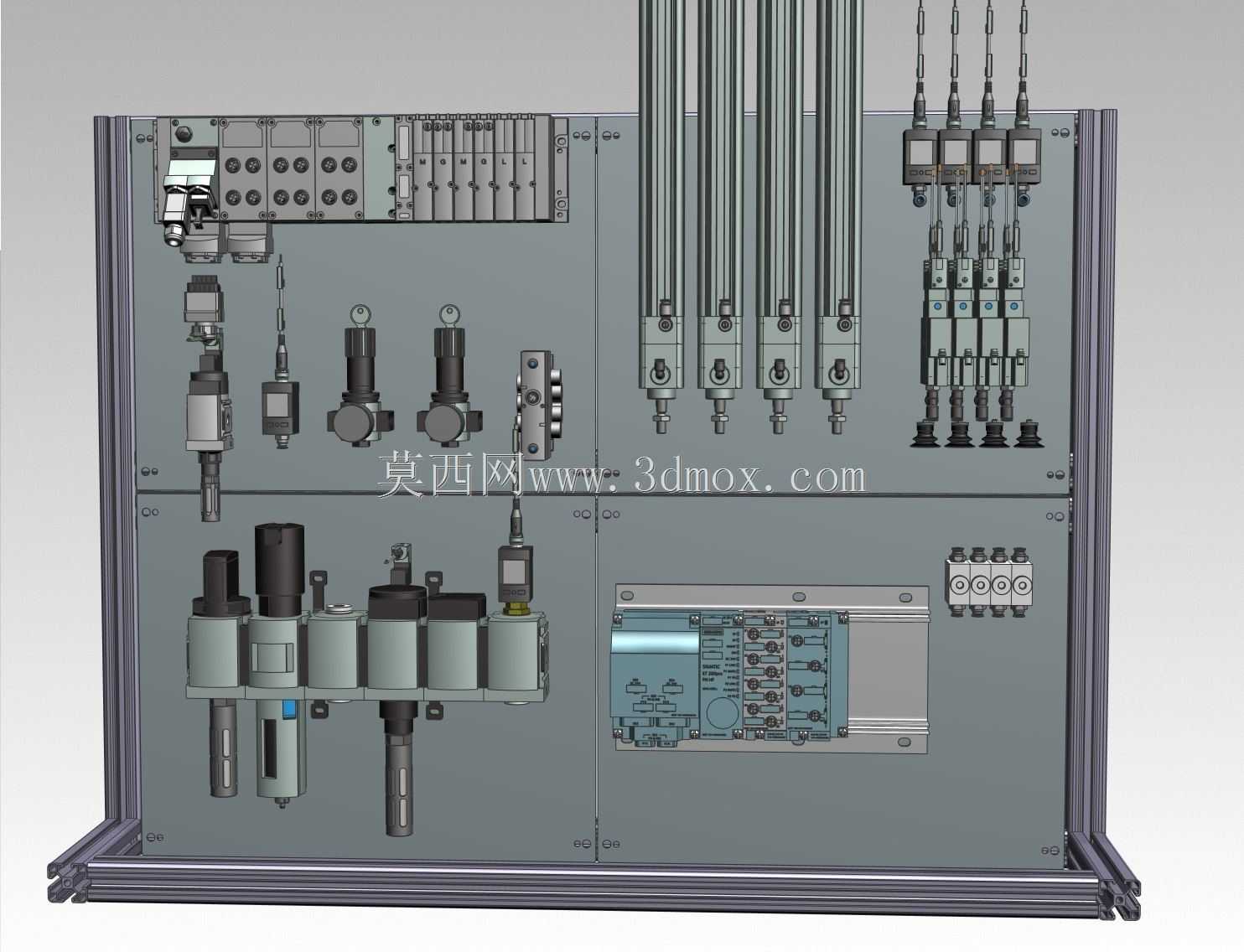

这套实训装置主要面向职业院校、企业内部技能培训场景搭建，核心用途是帮助参训人员掌握气动回路搭建、电气控制接线、传感器调试、PLC逻辑编程的实操技能，所有元件均采用工业现场通用的标准件，避免教学内容与实际工业应用脱节。装置整体采用工业铝型材搭建框架，安装底板采用表面阳极氧化处理的铝合金板材，所有元件的安装孔位均按照工业实际安装规范预留，参训人员既可以按照指导手册搭建标准回路，也可以自主设计逻辑完成自定义控制实验。从功能分区来看，装置左侧区域集成了气源处理三联件、手动阀、机械阀、真空发生器类气动执行与控制元件，中部区域排布了多组不同缸径的标准气缸、导杆气缸、薄型气缸，覆盖直线传动类气动执行器的常见类型，右侧区域则布置了电磁阀组、磁性开关、光电传感器、接线端子排与PLC控制模块，实现气动动力输出与电气信号控制的分区排布，方便参训人员区分气路与电路的走线逻辑。设计阶段充分考虑实训操作的便利性，所有气路接口均采用快插式接头，电路接线端采用螺丝压接式端子，不需要焊接即可完成回路搭建，大幅降低实训准备的时间成本。安装边界方面，整体框架采用4040系列铝型材拼接，底部预留可调脚杯安装位，可根据操作场地的地面平整度调整水平高度，安装底板距离操作台面的高度符合人体站立操作的舒适区间，元件排布间距预留了足够的接线、接气管操作空间，不会出现元件过于密集导致操作干涉的问题。气路走线采用顶部汇流排布置方式，主供气管从顶部框架排布到各电磁阀组，避免气管在操作面杂乱缠绕，电路走线则通过底板背面的线槽收纳，仅在元件接线端预留合适长度的导线，既保证操作面整洁，也能模拟工业设备的实际布线规范。装置同时预留了扩展安装位，可根据实训需求追加比例阀、伺服气动元件、总线通讯模块等拓展部件，满足从基础气动回路到复杂工业控制逻辑的多层级实训需求，参训人员完成实训后可直接对接工业现场的设备调试、维护岗位，缩短岗前适应周期。
