教学演示用电动卷尺结构设计方案

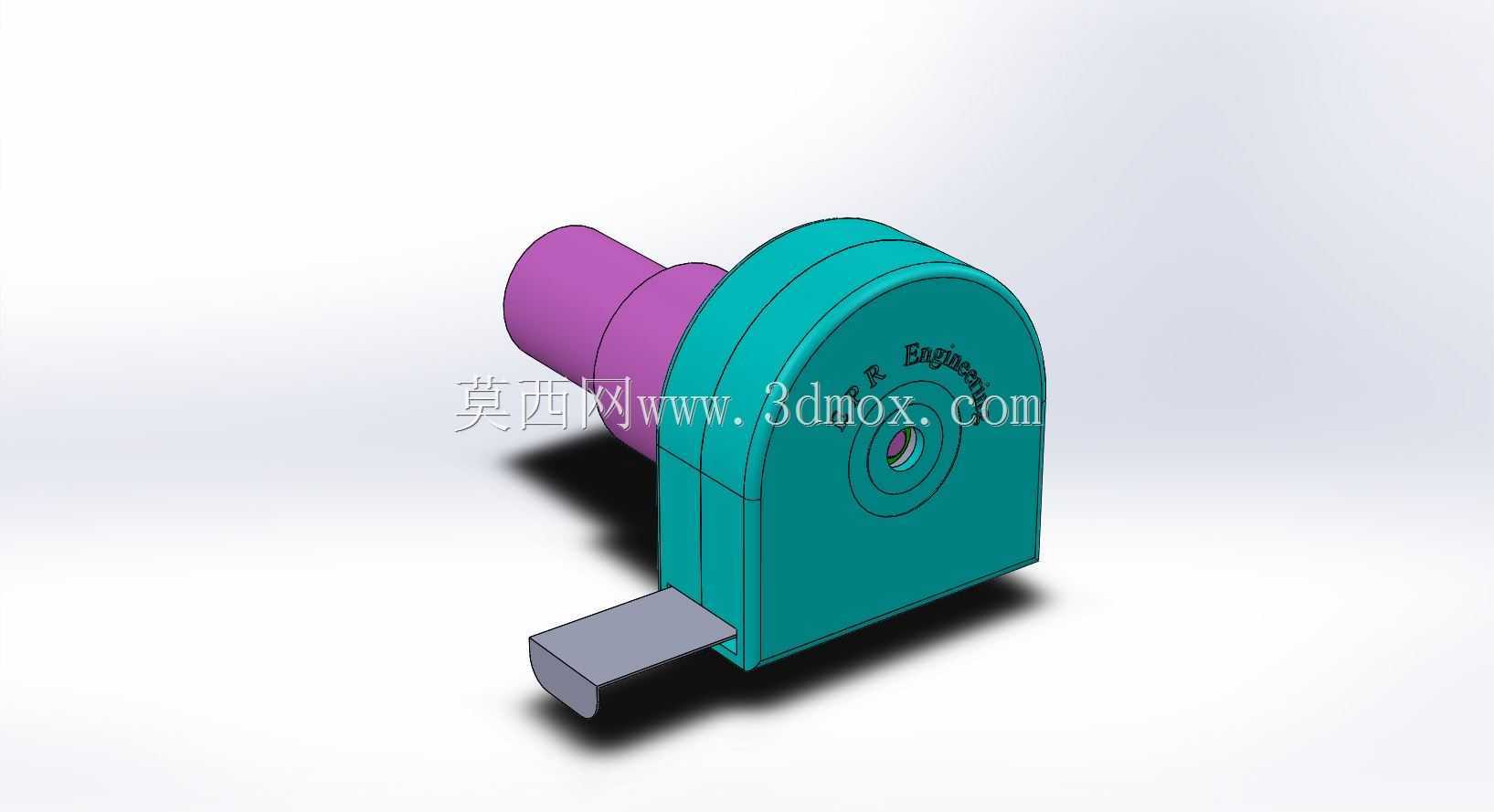

　　日常手动卷尺在高频测量场景下，反复抽拉、回收的动作会带来额外操作负担，尤其是教学场景中需要多次演示测量操作时，手动收放尺带的效率偏低，这款电动卷尺的结构设计，正是针对这类轻量化电动测量需求开发的小型化方案。从结构组成来看，整个装置分为尺身壳体、驱动单元、尺带卷轴、锁止触发片、动力输出轴几个核心部分，壳体采用半圆弧过渡的一体式造型，握持侧做了内收的弧面处理，匹配单手握持的手掌贴合弧度，避免直角棱边带来的硌手感，整体外轮廓尺寸控制在成年人单手握持范围内，横向宽度不超过80mm，纵向高度不超过70mm，厚度方向预留了电池与电机的安装空间，整体重量控制在200g以内，适配日常便携携带的使用需求。驱动部分采用小型直流电机作为动力源，电机输出轴与尺带卷轴通过同轴连接结构传递扭矩，没有额外设置复杂的减速齿轮组，一方面是控制整体结构的体积，另一方面针对教学演示场景的低负载使用需求，简化传动结构能够降低装配难度，也方便学生理解动力传递的基本逻辑，电机与卷轴的连接部位采用常规商用胶带做周向固定，这种固定方式虽然不适合工业级大扭矩传递，但在教学模型的低负载工况下，足够满足尺带自动回收的扭矩需求，同时装配过程不需要额外的紧固件、粘接剂，方便学生拆解重组，理解内部的传动关系。

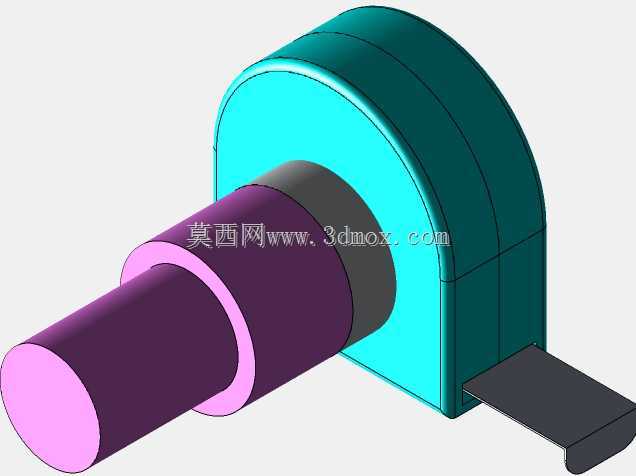

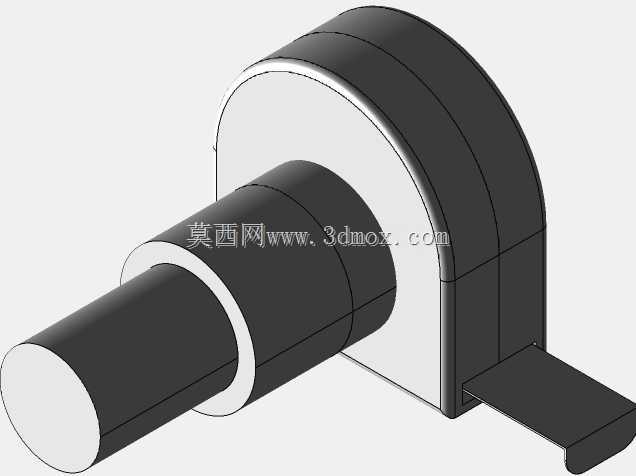

　　尺带出口位置设置了外露的触发锁止片，这个金属片件一方面作为尺带抽出后的手动锁止结构，按压时可以解除锁止状态，触发电机带动卷轴转动完成尺带的自动回收，另一方面金属片的伸出长度做了限位设计，避免尺带完全回收后尺头缩进壳体内部，下次使用无法顺利抽出尺带。尺身侧面的动力输出轴做了阶梯轴结构，不同轴段的直径匹配电机安装位、卷轴安装位的公差要求，轴端没有设置额外的外接输出接口，完全服务于内部尺带卷轴的驱动需求，轴与壳体的配合位置预留了0.2mm的装配间隙，避免转动过程中出现卡滞，同时间隙量控制在合理范围，不会出现轴系晃动的问题。

　　从应用场景来看，这款结构除了作为学校教学项目的演示模型外，也可以作为小型电动量具的原型结构，针对家装测量、学生手工实操、日常尺寸核验这类轻负载测量场景，相比传统手动卷尺，电动回收的结构能够减少手动拨动摇杆回收尺带的操作步骤，尤其是尺带长度较长时，电动回收的效率优势更明显。设计过程中没有采用复杂的异形曲面结构，所有壳体特征都是规则的拉伸、倒圆角特征，建模过程中优先保证各部件的装配干涉检查，电机安装腔的尺寸匹配常规小型直流电机的外形尺寸，预留了接线的走线空间，电池仓设置在壳体握持侧的内部空间，与电机腔做了简单的分隔，避免线路缠绕影响卷轴转动。尺带卷轴的内径尺寸匹配常规商用钢卷尺的尺带卷曲半径，不需要单独定制特殊规格的尺带，直接采用市售标准尺带就可以完成装配，降低了原型制作的物料成本。锁止结构的触发行程设置在5mm左右，按压力度控制在单手指可以轻松触发的范围，避免按压力度过大影响握持稳定性，也不会因为误触导致尺带意外回收。壳体的壁厚设置在2mm，采用常规塑料件的壁厚标准，既保证壳体的结构强度，日常握持不会出现明显的形变，也不会因为壁厚过大导致整体重量超标。

　　整个结构没有设置多余的装饰性特征，所有外部造型都服务于握持手感、内部部件安装的实际需求，半圆弧的顶部造型一方面匹配内部卷轴的圆形轮廓，减少壳体内部的冗余空间，另一方面圆弧造型在跌落时能够更好地分散冲击力，相比直角壳体的抗摔性能更好。在装配逻辑上，整个结构采用上下壳体扣合的装配方式，不需要复杂的卡扣或者螺丝固定，教学场景下学生可以徒手拆开壳体观察内部的电机、卷轴、锁止结构的配合关系，理解电动量具的基本工作原理，也可以在基础结构上做拓展修改，比如增加调速模块调整尺带回收的速度，或者增加长度计数模块实现测量数值的自动读取，具备不错的二次拓展空间。
