无人机套件配套沉头螺丝与滚花螺母结构

　　这套紧固件结构针对小型消费级无人机套件的装配需求开发，核心解决轻量化机架组装过程中，小规格连接件易滑牙、装配对位困难、外露螺头影响气动外形的实际问题。日常无人机机架组装、维修替换场景中，常遇到M2及以下规格螺丝拧入塑料或轻合金件时，因扭矩控制不当造成螺纹滑牙，或是沉头螺丝装配后端面不平整，突出的螺头会在飞行过程中产生额外风阻，甚至剐蹭到机臂折叠结构的问题，这套配套的螺丝与螺母正是为适配这类场景做了针对性的结构优化。

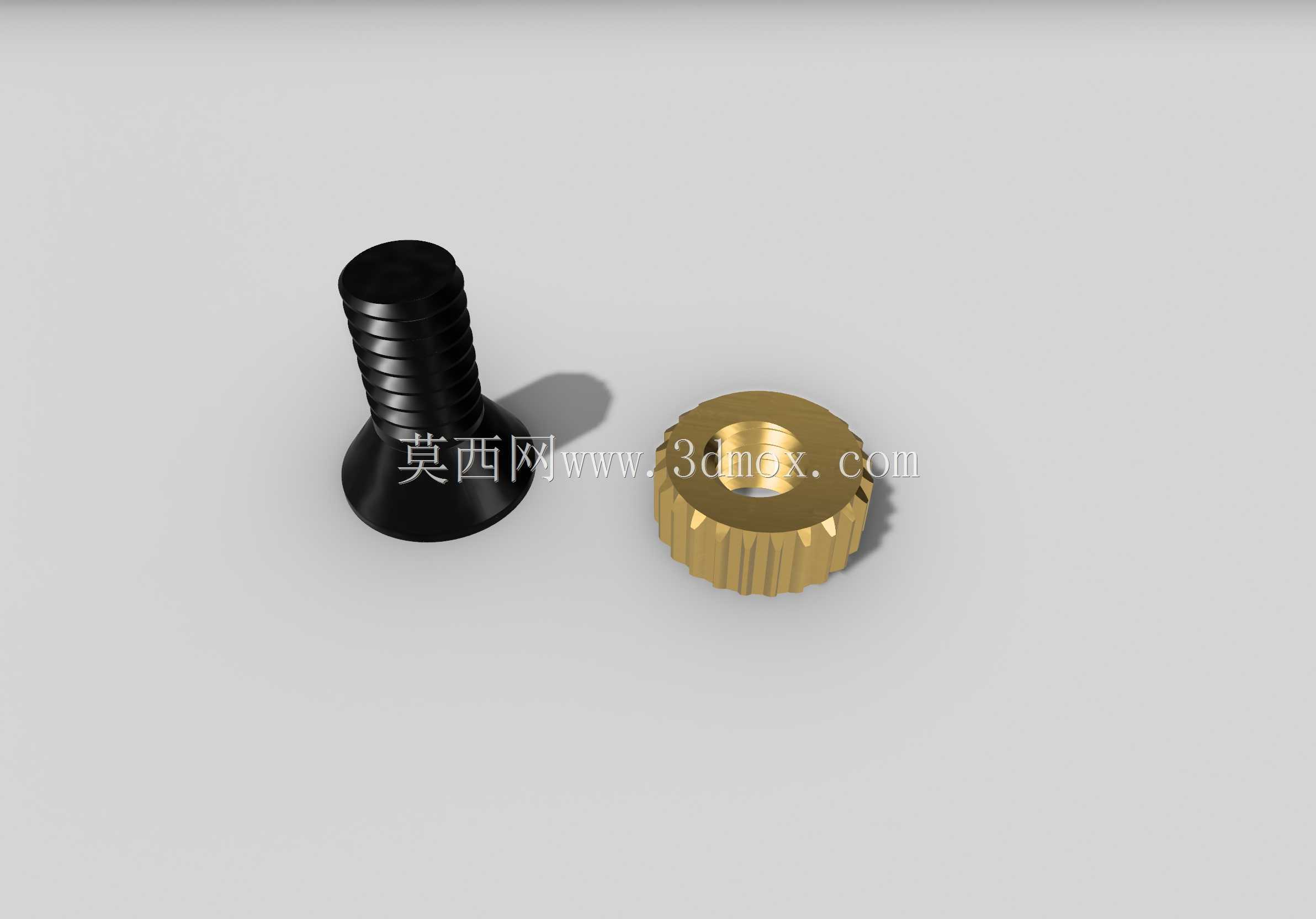

　　从功能特性来看，螺丝采用沉头设计，头部锥面角度匹配标准沉头孔加工参数，装配后螺头顶面可与安装面完全齐平，不会产生突出结构，适配无人机机臂、飞控安装板、摄像头支架等对表面平整度有要求的安装位。螺杆部分的螺纹牙型做了微调，牙距适配小型轻量化构件的薄壁安装特性，拧入时不会因牙距过大撑裂塑料或碳纤维板材，同时螺纹收尾处做了退刀槽处理，避免螺丝拧到底时尾部螺纹卡滞在安装孔内。配套的螺母外侧设计了直纹滚花结构，在没有扳手的徒手装配场景下，可直接用手指捏住滚花面拧动螺母完成预紧，不需要额外借助小型镊子或扳手，适配户外快速维修、套件DIY组装的操作需求；螺母内侧螺纹与螺丝完全适配，啮合长度达到螺丝公称直径的1.2倍，保证足够的连接强度，不会在无人机飞行的振动工况下出现松脱。

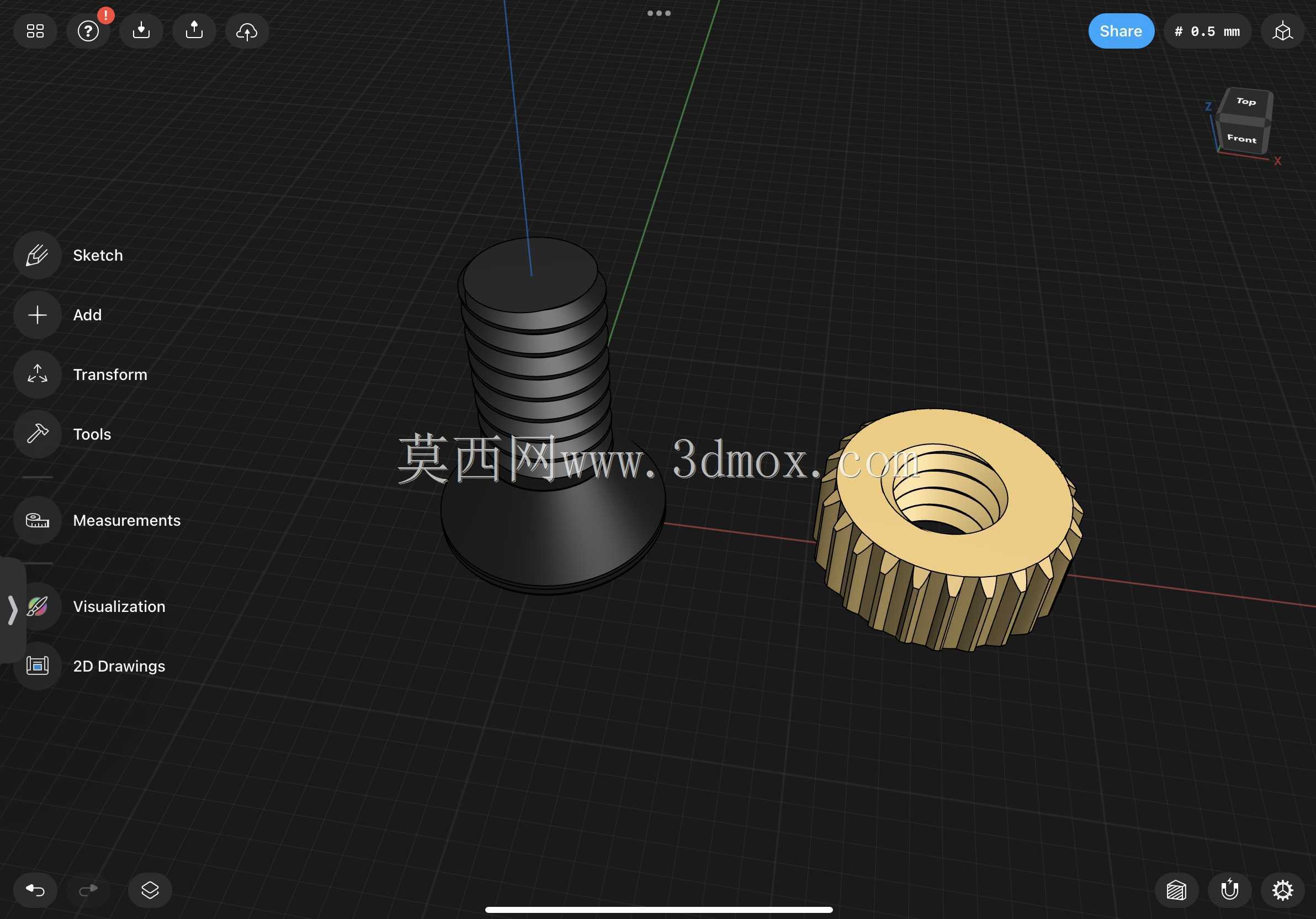

　　设计过程中首先考虑了无人机套件的实际安装边界，螺丝总长度控制在适配3-5mm厚度叠层板材的范围，沉头头部直径控制在4mm以内，可适配市面上绝大多数小型穿越机、航拍无人机的标准安装孔位，不需要对原有安装孔做二次扩孔或沉孔加工。螺母的外径控制在6mm，厚度3mm，滚花齿的高度0.3mm，既保证徒手拧动时的摩擦力足够，又不会因齿形过锐划伤手指或装配面。建模过程中对螺纹配合做了干涉检查，螺丝拧入螺母全程无卡滞，同轴度公差控制在0.02mm以内，装配后螺丝与螺母的轴线偏移量不会影响安装孔的对位，即便是新手DIY组装时，也能快速完成对位拧入，不会出现螺纹错牙的问题。

　　实际应用场景中，这套紧固件除了适配无人机套件组装，也可用于其他小型电子设备、航模产品的薄壁结构连接，比如小型遥控车的车壳固定、迷你云台的结构装配、便携式电子设备的外壳拼接等场景。沉头螺丝的齐平安装特性，可避免连接件突出外壳影响外观或造成剐蹭，滚花螺母的徒手操作特性，可减少装配过程中对小型工具的依赖，尤其适合没有全套精密装配工具的个人DIY用户使用。结构设计上没有做多余的装饰性特征，所有结构都服务于装配便利性与连接可靠性，螺丝头部的沉头锥面做了微小的圆角过渡，避免装配时锥面边缘刮伤安装孔的沉孔涂层，螺母的滚花齿端面做了倒角处理，拧动时不会硌伤安装面的板材。针对无人机飞行时的持续振动工况，螺纹配合的间隙控制在合理范围，既保证拧动顺畅，又不会因间隙过大在振动中出现自松，不需要额外添加防松胶即可满足常规飞行的连接强度要求，如果是大动作量的花式飞行场景，也可在螺纹处添加少量防松胶进一步提升可靠性，不会因螺纹间隙过小导致防松胶无法填充啮合间隙。建模时还原了真实的螺纹牙型细节，不是简化的贴图螺纹，可直接用于3D打印小批量试制，也可导入加工编程软件直接生成机加工代码，做金属材质的批量生产，结构的拔模角度、圆角过渡都符合机加工与注塑加工的工艺要求，不需要做二次结构修改即可投入生产。
