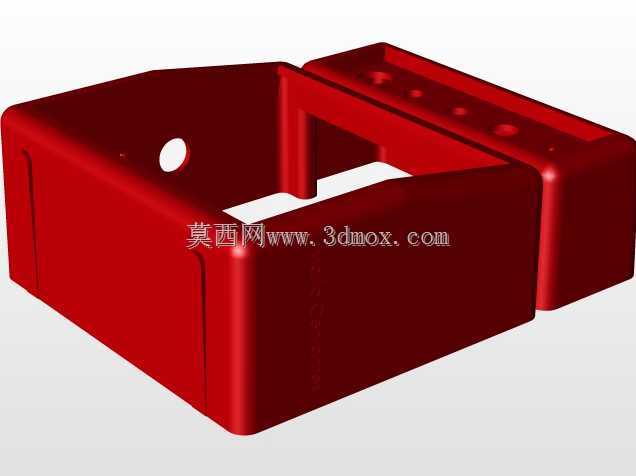

红色电源变压器安装固定基座结构设计

　　在低压配电、小型工控设备的电源回路搭建场景里，这类红色塑壳基座是电源变压器的核心承载固定部件，日常接触的小型控制柜、桌面式工业电源、民用小功率供电模组里，都能见到这类结构的实际应用。它的核心作用是把变压器的铁芯、绕组组件完全承托在壳体内部，同时通过自身的结构特征完成在设备仓内的定位安装，隔绝绕组与周边金属构件的接触风险，避免出现短路、绝缘击穿的问题。

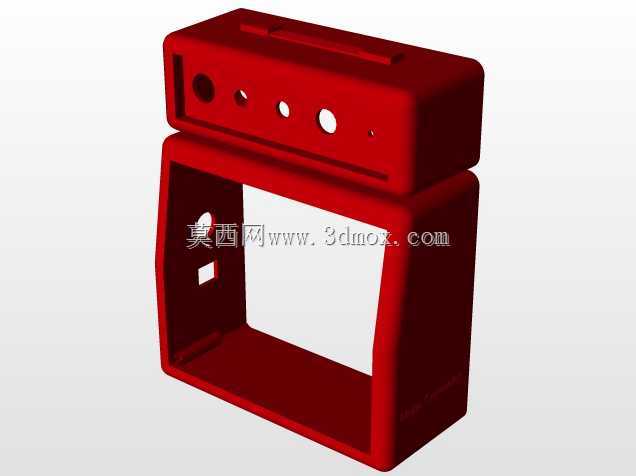

　　从结构设计逻辑来看，整个基座采用一体式注塑成型的框型结构，没有额外拼接的接缝，能减少装配环节的零件数量，降低组装时的对位难度。壳体侧壁预留的圆形通孔是走线位，方便变压器初级、次级绕组的引线从壳体内部穿出，对接外部的供电回路与负载端，孔位边缘做了圆弧过渡处理，不会在穿线时割破导线的绝缘层，避免长期使用后出现线芯裸露的隐患。框体内部的凸起筋位是绕组与铁芯的定位卡点，装配时把绕制完成的变压器组件顺着筋位导向推入壳体内，就能完成径向的限位，不需要额外打胶或者增加固定卡扣，就能避免组件在壳体内出现晃动偏移，哪怕设备在运输或者运行过程中产生持续振动，绕组与铁芯的位置也不会发生错位。

　　壳体外侧延伸出的带孔凸台是安装固定位，凸台上的沉孔可以让固定螺丝完全沉入孔内，不会出现螺丝头凸起干涉周边其他元器件的问题，安装时只需要对准设备安装板上的对应螺孔，拧入螺丝就能完成整个变压器组件的固定，不需要额外设计复杂的安装支架。整个壳体的内部空腔尺寸完全匹配对应功率的变压器铁芯叠厚与绕组外径，预留的间隙刚好可以容纳绝缘衬纸的厚度，不会因为空腔过大导致组件晃动，也不会因为尺寸公差过紧导致装配时出现壳体撑裂的问题。

　　考虑到电源变压器工作时会产生一定的温升，壳体的框型结构特意做了开放式的缺口设计，没有把整个变压器完全密封在壳体内，能让空气在绕组周边形成自然对流，带走工作时产生的热量，避免热量在封闭空间内累积导致绕组温度过高，加速绝缘层老化。壳体侧壁的厚度经过反复校核，既保证了足够的结构强度，在拧紧固定螺丝时不会出现壳体开裂的问题，也不会因为壁厚过大增加不必要的材料成本，同时还能控制整个组件的整体重量，适配小型轻量化设备的设计需求。

　　在实际选型适配时，需要先确认变压器的整体外形尺寸与壳体内腔的匹配度，核对安装凸台的孔位间距与设备安装板的开孔位置是否对齐，同时要确认侧壁走线孔的位置是否符合设备内部的走线方向，避免出现引线弯折角度过大的问题。这类基座采用的绝缘工程塑料材质，具备足够的介电强度，能满足低压供电场景下的绝缘要求，哪怕在潮湿的工作环境下，也能保持稳定的绝缘性能，不会出现漏电的风险。

　　从装配流程的角度来看，这种一体式基座的设计能大幅提升产线的装配效率，工人不需要进行复杂的零件拼接，只需要把处理好引线的变压器组件顺着内腔导向推入，确认筋位卡合到位之后，就可以直接进行后续的接线与整机安装工序，能有效减少单台产品的装配工时，降低生产环节的人工成本。同时壳体的外表面做了哑光处理，不容易残留生产过程中的指纹与污渍，成品外观一致性更好，也能在一定程度上提升终端产品的质感。
