电源变压器配套安装固定组件结构设计

　　这套结构组件主要服务于小功率电源变压器的外置安装与走线导向场景，常见于工业控制柜内部、小型机电设备的供电模块集成环节，用来解决变压器本体与设备机架的刚性连接问题，同时附带的滚轮结构可实现供电线缆的平顺导向，避免线缆长期弯折出现绝缘层破损、线芯断裂的隐患。从实际装配逻辑来看，整套组件拆分了五个独立加工单元，分别对应L型主承载支架、双侧安装固定板、导向滚轮、定位衬套、连接销轴，每个零件的公差配合都经过适配调整，避免装配时出现干涉问题。

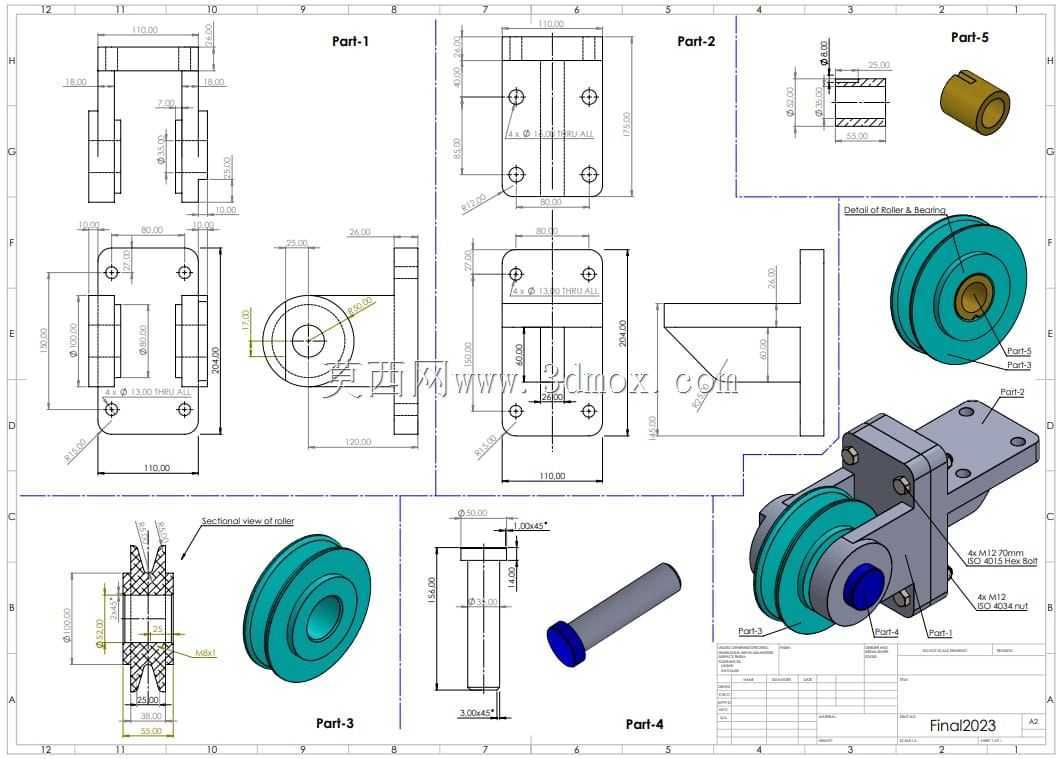

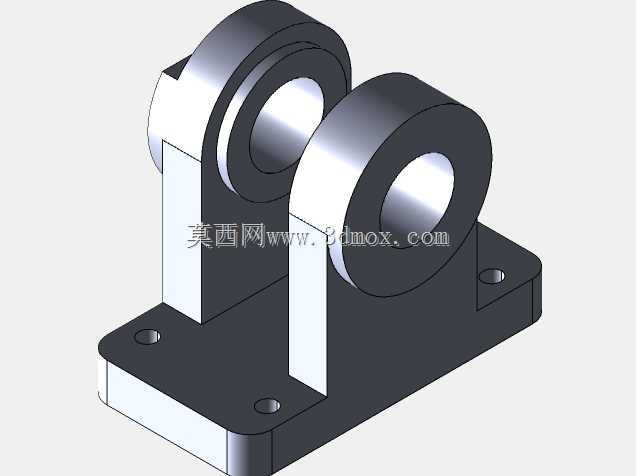

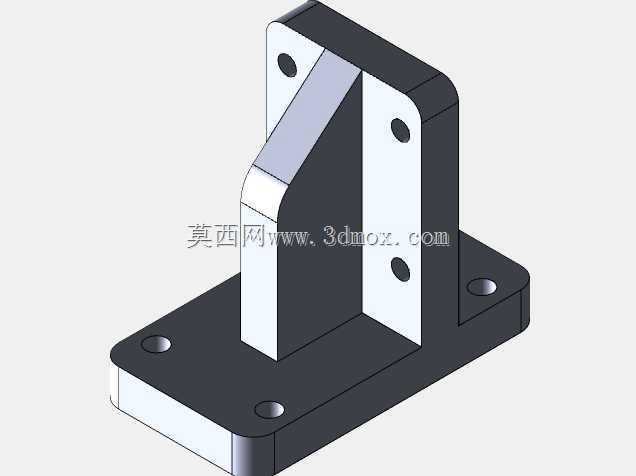

　　主承载支架采用折弯成型工艺，两个垂直安装面分别预留对应规格的螺栓过孔，其中与设备机架连接的一面设置四个对称分布的安装孔，孔位间距匹配常规控制柜内的安装梁孔距标准，不需要额外打孔即可完成固定；与变压器本体连接的一面则根据变压器底部的安装凸台位置设置定位孔，保证变压器安装后重心落在支架承载面中心，减少长期运行时的振动偏移。双侧安装固定板用来夹紧导向滚轮的两端，板件上的轴孔与销轴采用间隙配合，保证滚轮转动时无卡滞，同时板件与主支架之间通过螺栓锁紧，可根据实际走线方向调整滚轮的伸出长度，适配不同的布线空间。

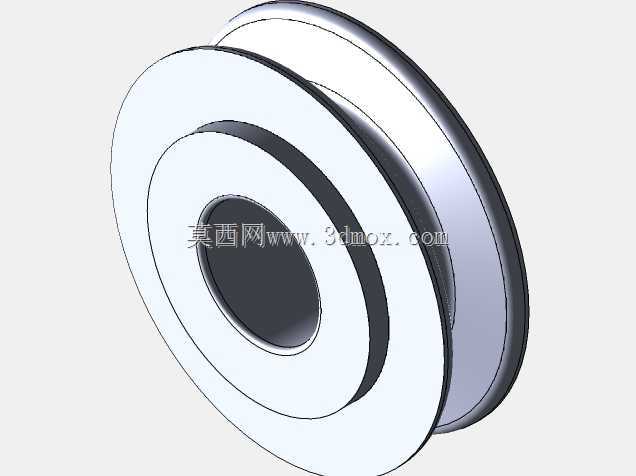

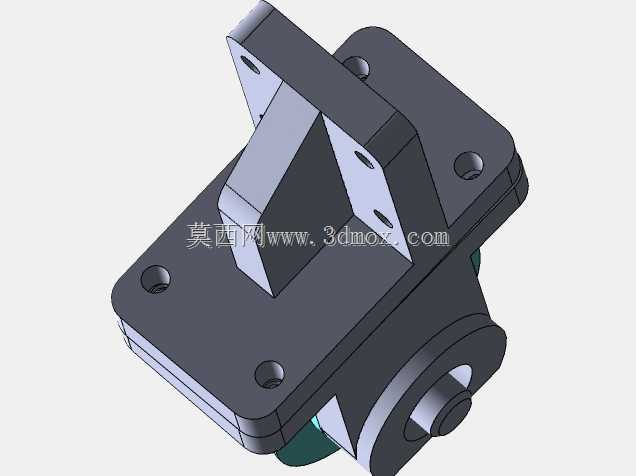

　　导向滚轮的轮槽做了圆弧过渡处理，槽宽匹配常规设备供电线缆的外径范围，轮面采用耐磨材质设计，长期与线缆摩擦也不会出现尖锐毛刺刮伤绝缘层，滚轮中心的衬套采用自润滑材质，不需要定期加注润滑脂即可维持顺畅转动，减少后期维护工作量。定位衬套嵌装在支架与变压器的连接孔位之间，用来补偿安装面的平面度误差，避免螺栓锁紧时支架出现变形，同时衬套的长度经过精确计算，保证变压器与支架之间预留足够的散热间隙，避免变压器运行时产生的热量直接传导到支架上引发周边线缆老化。连接销轴用来贯穿滚轮与双侧固定板，销轴端部设置卡簧槽，安装时用轴用卡簧限位即可防止销轴脱出，不需要额外做焊接或者螺纹锁紧，拆装维护时仅用卡簧钳即可完成拆解，现场操作十分便捷。从安装边界尺寸来看，整套组件装配完成后总高度不超过常规小型电源变压器的本体高度，横向伸出长度控制在120mm以内，不会过多占用控制柜内的有限空间，所有外露的棱角都做了倒角处理，避免安装作业时划伤操作人员或者线缆表皮。设计过程中优先考虑了加工工艺的可行性，所有板类零件都采用常规钣金折弯、冲孔工艺即可加工，轴类、衬套类零件采用普通车削工艺就能完成加工，不需要特殊的定制刀具或者复杂加工工序，适合小批量加工生产，也方便后期备件替换。

　　在实际选型适配时，可根据配套变压器的功率大小、安装空间的实际尺寸，对应调整支架板材厚度、滚轮的直径与槽宽参数，这套结构的孔位逻辑、装配关系可直接复用，只需要调整对应尺寸参数即可适配不同规格的电源变压器安装需求，不需要重新做整体结构设计，能大幅缩短同类项目的设计周期。组件装配完成后整体结构刚性充足，在设备正常运行产生的振动工况下，不会出现支架变形、滚轮松脱的问题，线缆经过滚轮导向后走线路径平顺，转弯处的弯曲半径满足线缆敷设的规范要求，能有效提升供电模块的运行稳定性，减少因线缆损伤引发的供电故障。
