大腹便便载式电源变压器配套载具结构

项目分类:变压器 发布时间:2024-12-29 ID:873979
  • 大腹便便载式电源变压器配套载具结构
  • 大腹便便载式电源变压器配套载具结构
  • 大腹便便载式电源变压器配套载具结构
  • 大腹便便载式电源变压器配套载具结构
  • 大腹便便载式电源变压器配套载具结构
  • 大腹便便载式电源变压器配套载具结构
  • 大腹便便载式电源变压器配套载具结构
  • 大腹便便载式电源变压器配套载具结构
  • 大腹便便载式电源变压器配套载具结构
  • 大腹便便载式电源变压器配套载具结构
  • 大腹便便载式电源变压器配套载具结构
  • 大腹便便载式电源变压器配套载具结构
  • 大腹便便载式电源变压器配套载具结构
  • 大腹便便载式电源变压器配套载具结构
  • 大腹便便载式电源变压器配套载具结构
  • 大腹便便载式电源变压器配套载具结构
  • 大腹便便载式电源变压器配套载具结构
  • 大腹便便载式电源变压器配套载具结构
  • 大腹便便载式电源变压器配套载具结构
  • 大腹便便载式电源变压器配套载具结构
  • 大腹便便载式电源变压器配套载具结构

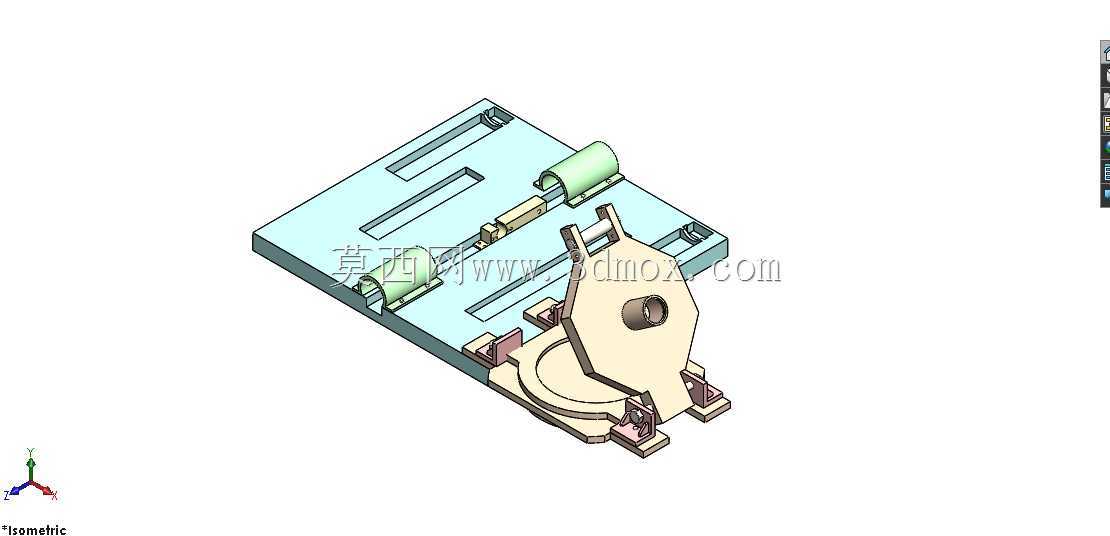

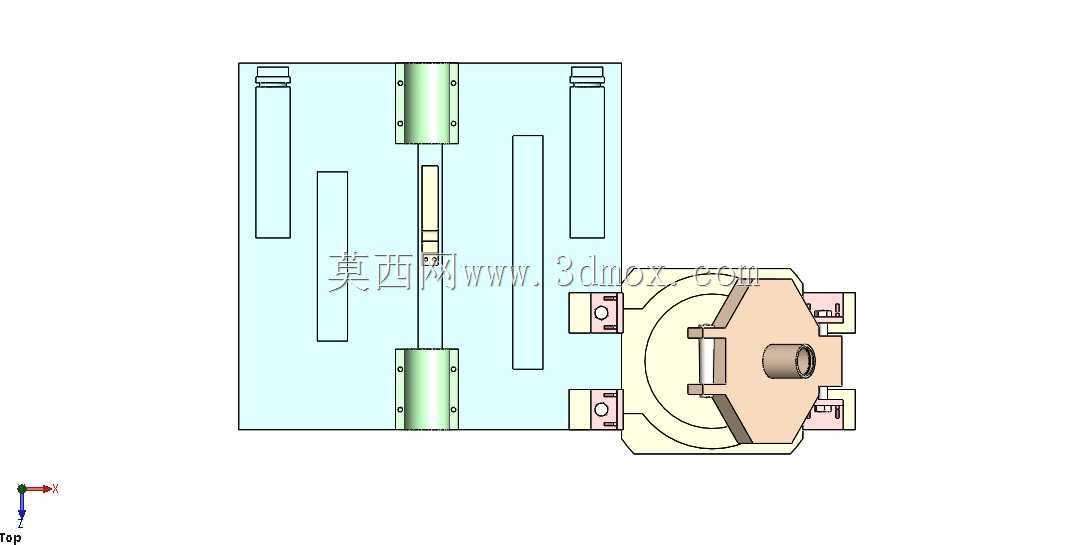

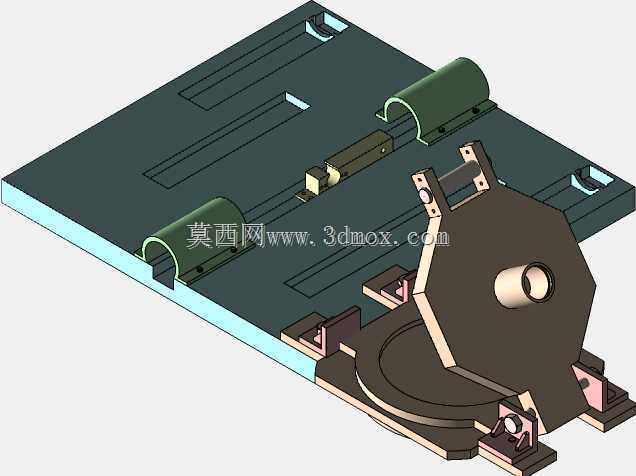

  该结构属于电子变压器生产装配环节的配套承载工装,主要应用于小型电源变压器的引脚焊接、外观检测、线圈绕制后中转等工序场景,在电子制造产线的变压器工段,这类载具直接决定了工序流转的效率与产品定位精度,避免手工持握工件带来的引脚变形、绝缘层刮伤等不良问题。从功能特性来看,载具主体采用平板式基座设计,基座上开设多组长条形调节槽,可适配不同引脚间距、不同外形尺寸的小型变压器装夹需求,无需针对单一型号变压器单独开制载具,能覆盖多款同系列电源变压器的工序承载需求,降低产线工装的制造成本与换型时间。

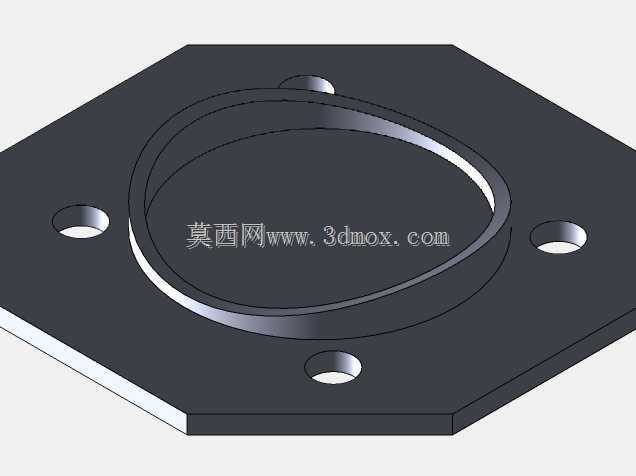

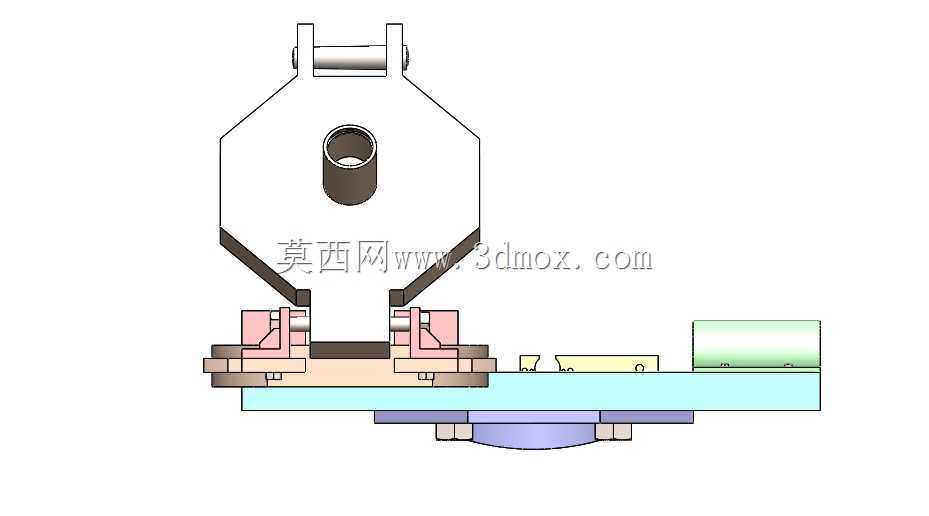

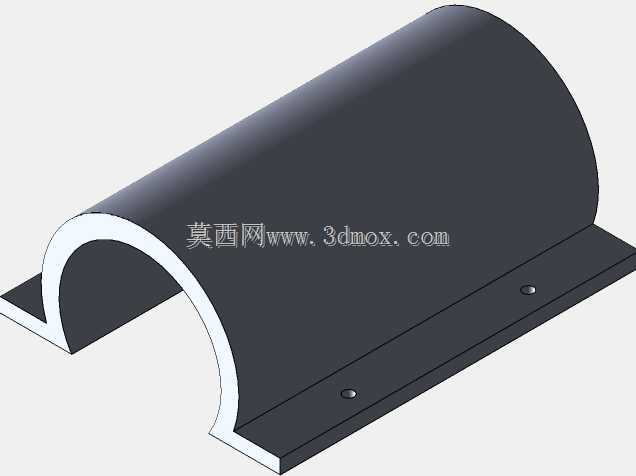

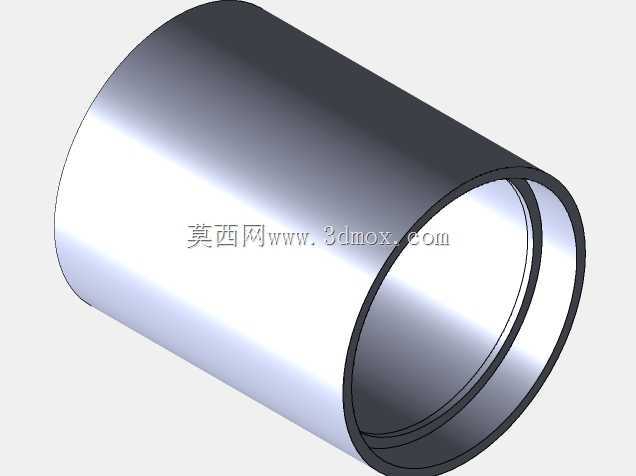

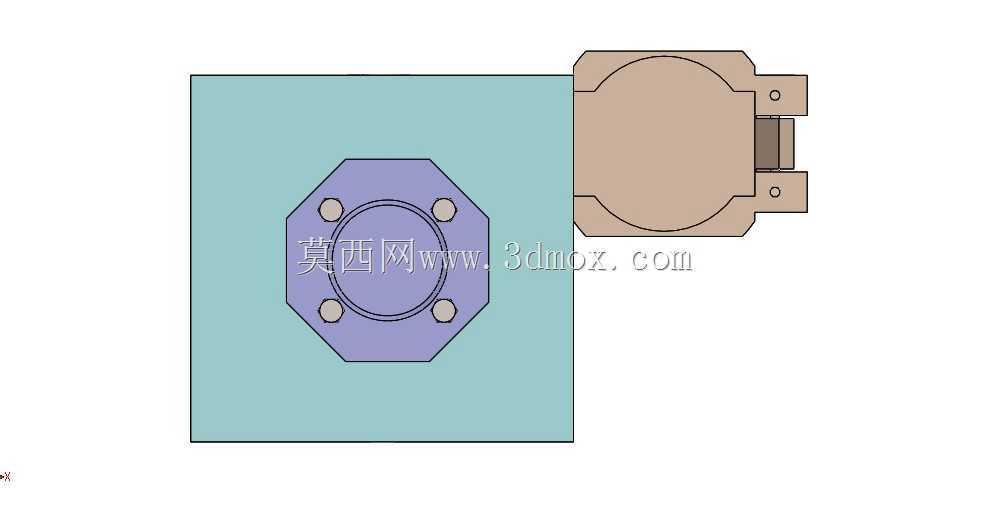

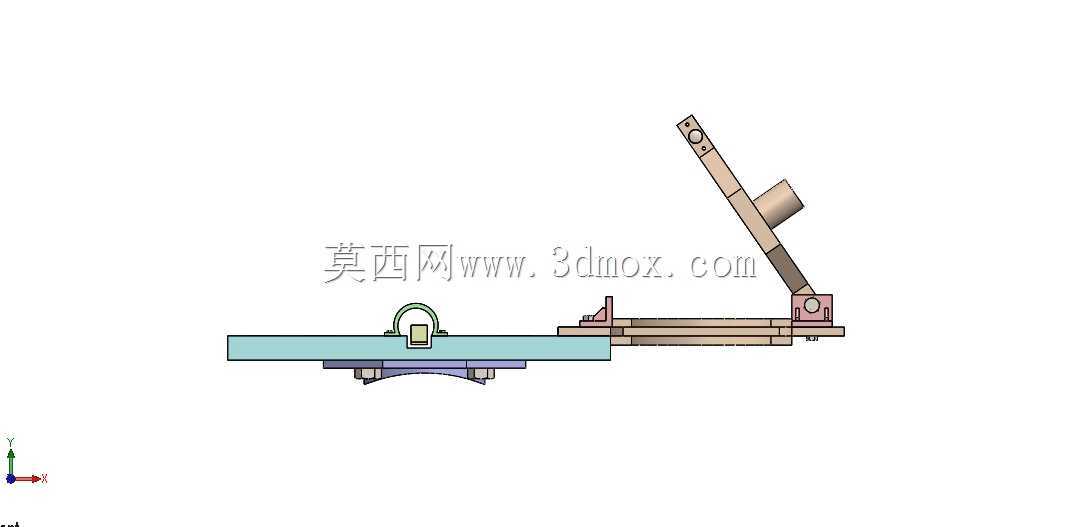

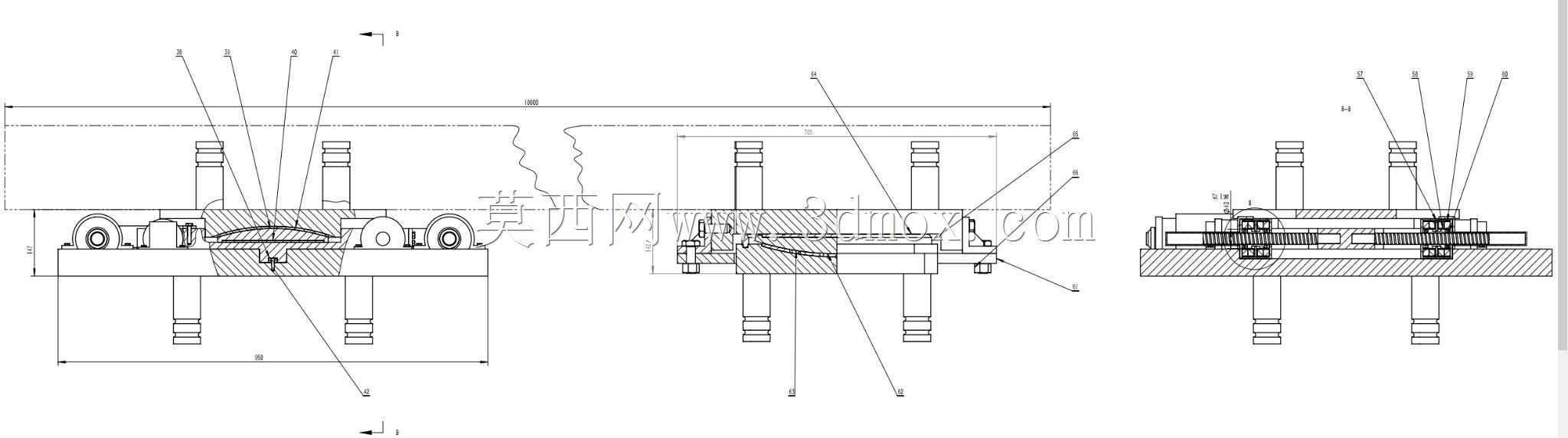

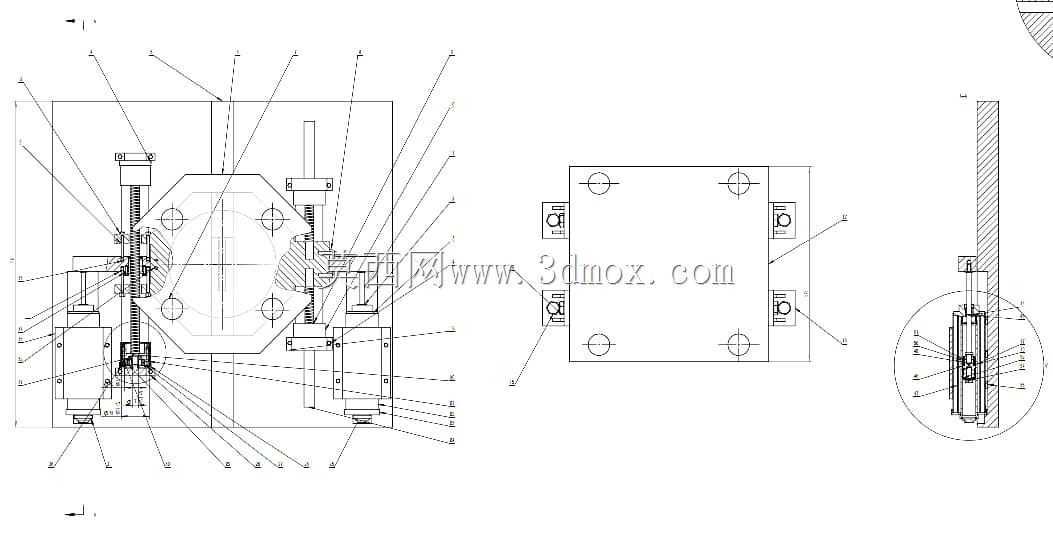

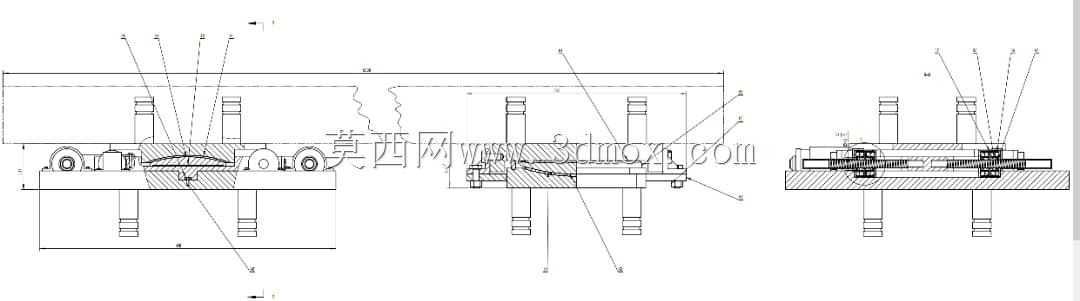

  基座一侧设置两组卷料支撑辊,用于承载焊锡丝、绝缘胶带等工序辅料,作业人员无需额外摆放辅料架,可直接在载具上完成辅料取用,压缩单工位的操作动线长度,提升单工序的作业效率。核心装夹区域采用翻转式限位结构,通过带中心定位孔的压合件配合底部的圆弧支撑座,对变压器的磁芯部分进行周向限位,压合件上的定位孔可避让变压器的中心安装柱,避免压合过程中损伤磁芯或绕组外层绝缘,翻转结构的转轴处设置限位卡点,压合后可自动锁止,无需额外加装紧固件,取放工件时仅需扳动压合件即可完成解锁,操作动作简化为单步按压与扳动,适配产线快节奏的作业需求。

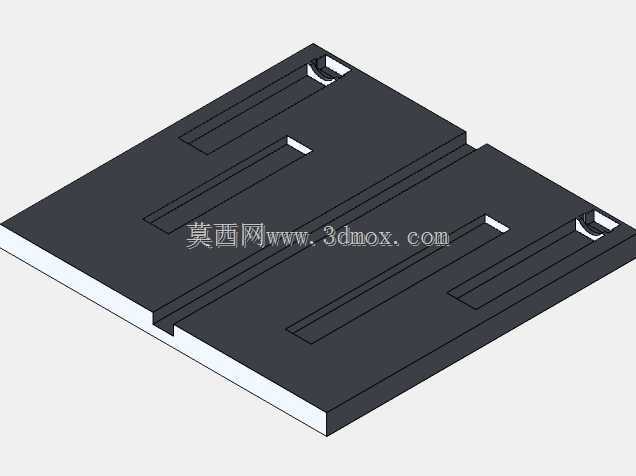

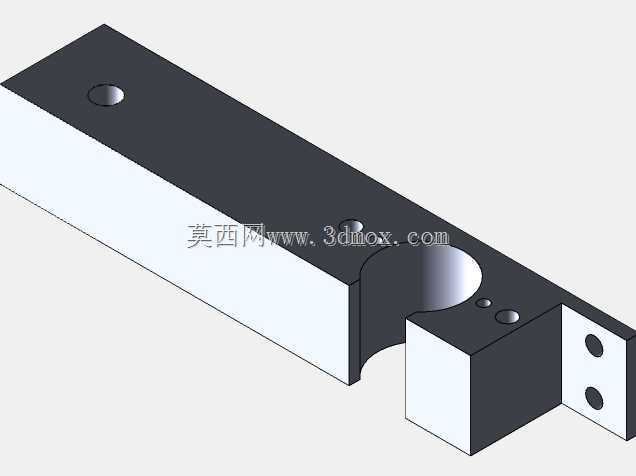

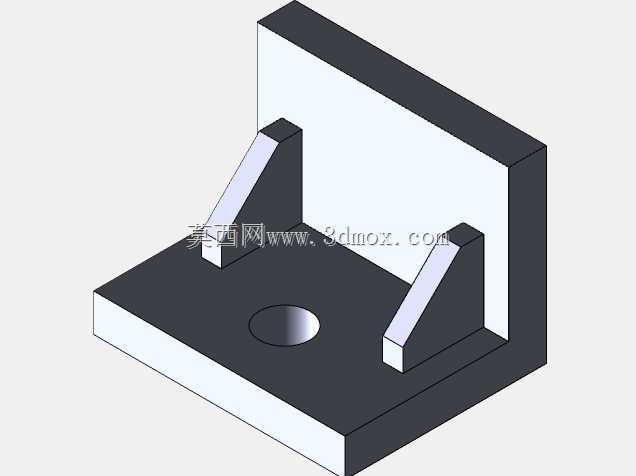

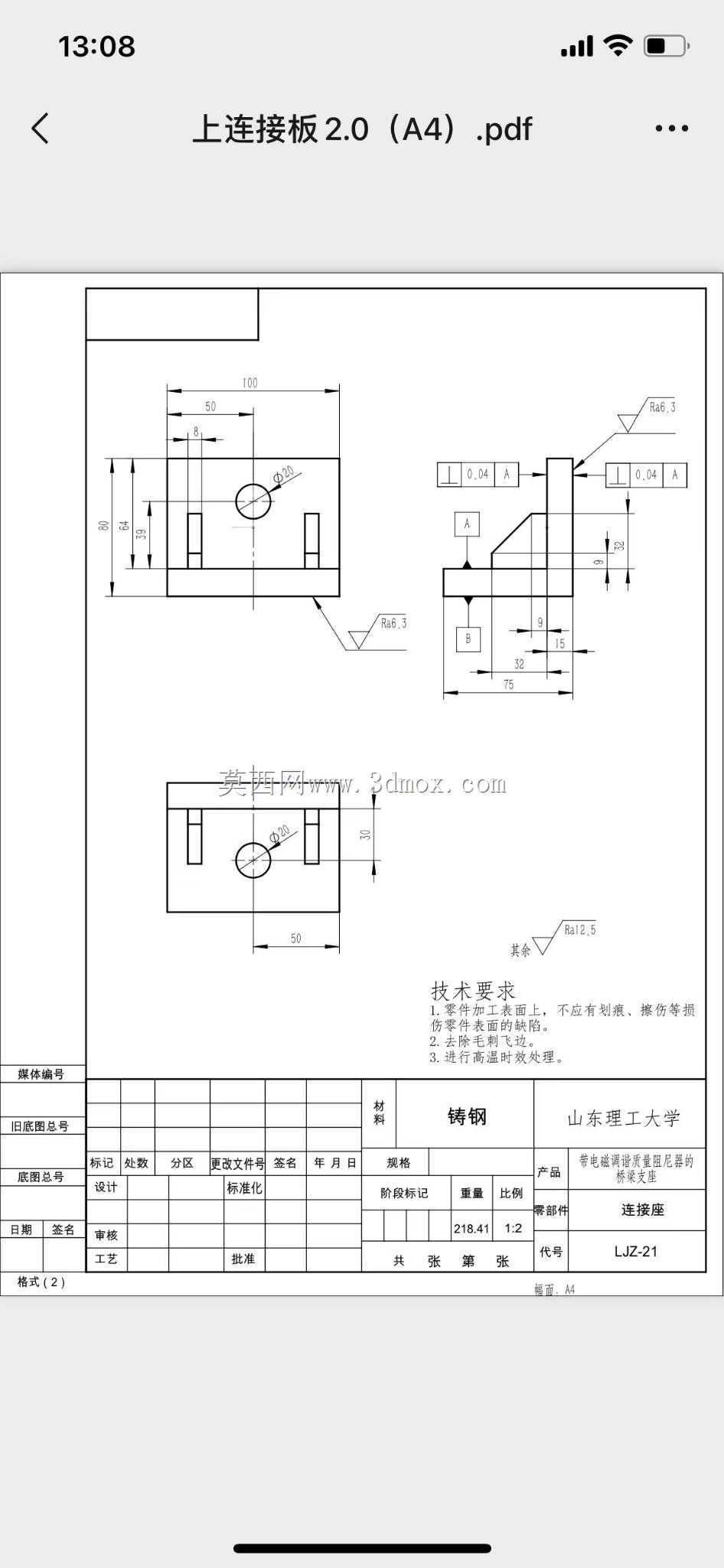

  设计过程中优先考虑了装夹的兼容性与操作的便捷性,基座上的长条形槽采用等间距排布,槽宽匹配常用的M3内六角螺丝尺寸,可根据工件尺寸灵活调整限位挡块的安装位置,挡块采用L型折弯结构,与工件接触的面做0.2mm的倒角处理,避免硬接触刮伤变压器外壳的喷塑层。卷料支撑辊的辊轴采用间隙配合设计,辊筒可绕轴自由转动,抽取辅料时不会出现卡滞问题,辊筒两端设置挡边,防止卷料在转动过程中从辊轴上滑脱。从安装边界来看,载具整体为矩形平板结构,基座底部做平面度处理,可直接放置在流水线工作台、焊接工位台面上使用,也可通过基座上的预留安装孔固定在专用工装架上,整体占用台面空间较小,不会与周边的焊台、检测探头等设备产生空间干涉。

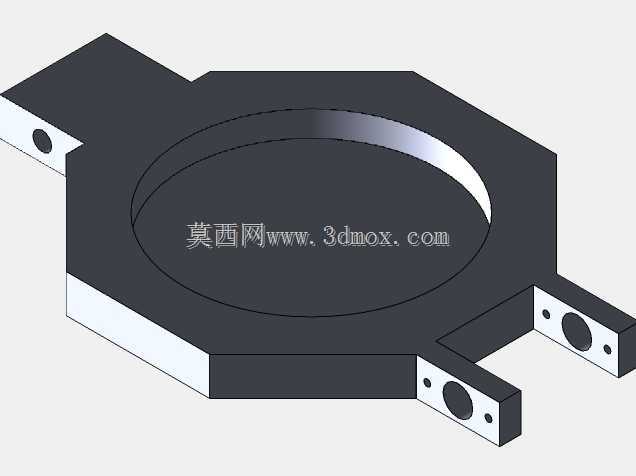

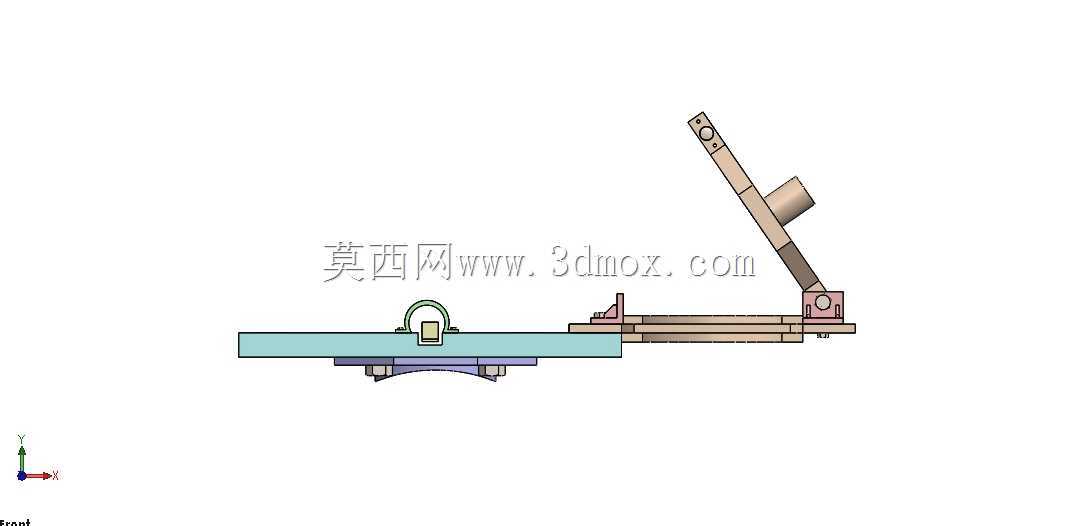

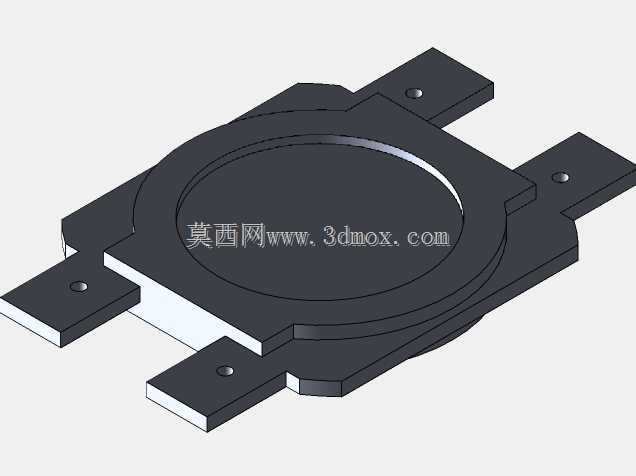

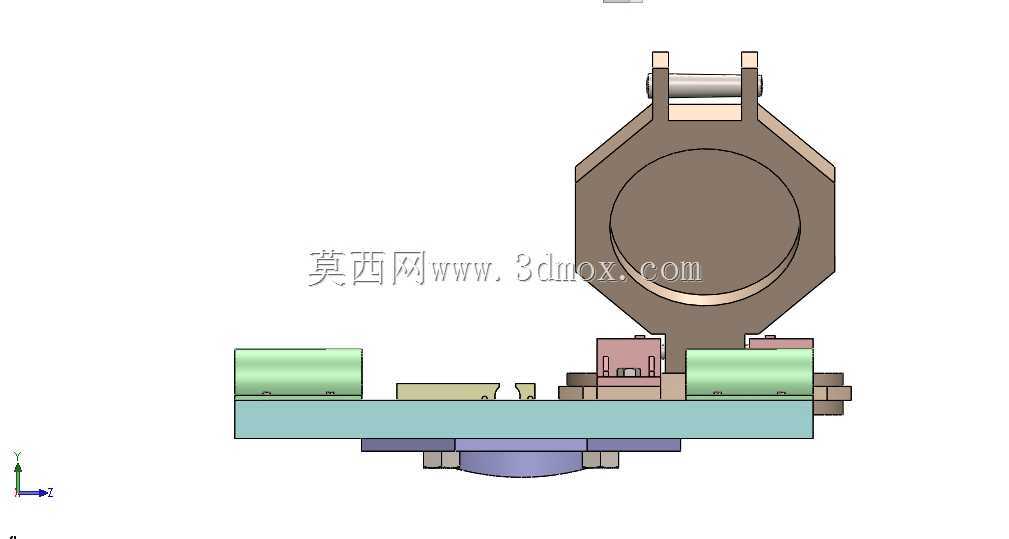

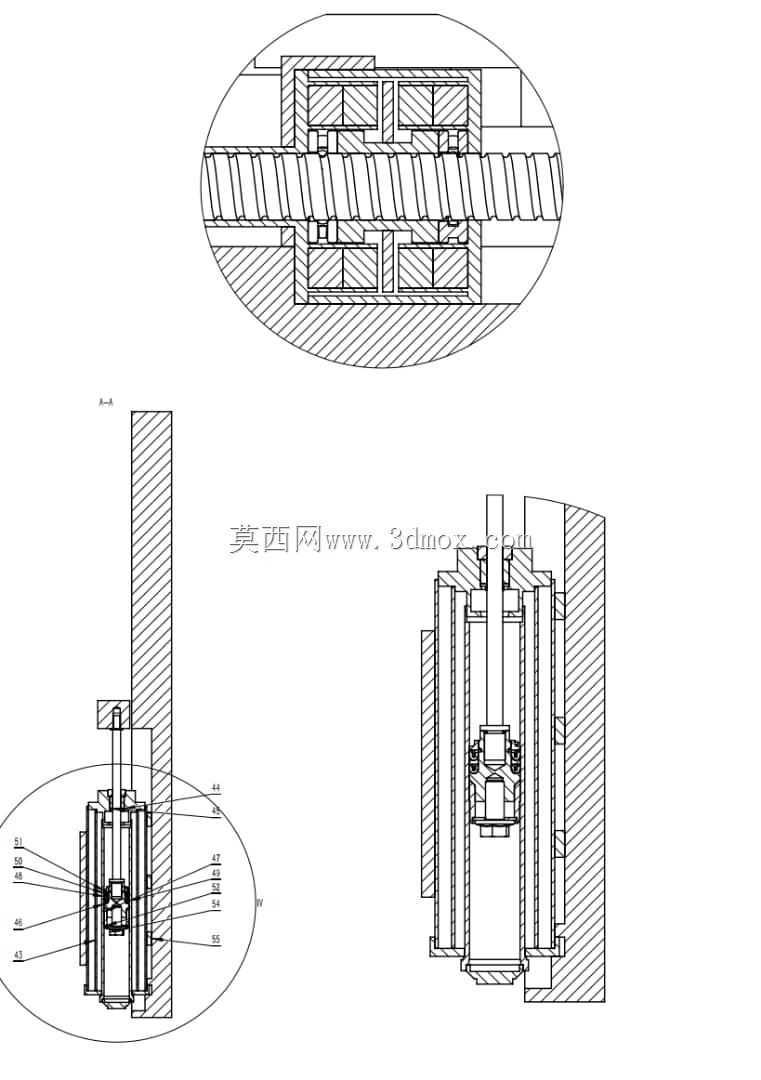

  装夹区域的翻转压合件抬起后的最大高度控制在合理范围内,不会遮挡作业人员的操作视线,压合后的压合面与基座平面保持平行,保证工件装夹后处于水平状态,适配自动焊接设备的焊头走位高度要求,也便于视觉检测设备对工件引脚的平整度进行图像采集。在结构细节处理上,所有棱边均做倒钝处理,避免作业人员操作时被锐边划伤,载具各活动部件的配合间隙控制在0.1mm以内,既保证活动顺畅,又不会因间隙过大导致装夹定位偏差,底部圆弧支撑座的弧度匹配常见EI型、CD型小型电源变压器的磁芯外轮廓,装夹后工件不会出现径向窜动,在引脚焊接、点胶等工序中可保持位置稳定,减少因工件移位导致的虚焊、胶点偏移等质量问题。这类载具的设计没有采用复杂的气动、电动夹紧结构,纯机械结构的形式可靠性更高,无需接入气源或电源即可使用,适配不同条件的生产车间场景,维护成本极低,仅需定期清理槽内残留的焊锡渣、胶渍即可保证调节顺畅,长期使用也不会出现结构失效问题。
