剧烈运动工况用滚轮体结构设计

　　在电子电工领域的电源变压器配套结构中，滚轮体属于承担动态位移与载荷传递的核心接触部件，这类部件的设计直接决定了变压器在存在剧烈振动、往复位移工况下的运行稳定性，很多户外布设、车载搭载或者工业设备内置的电源变压器，都会因为设备自身运行振动、外部环境冲击产生持续的相对位移，如果没有适配的滚轮体做位移缓冲与导向，变压器的引脚焊点、绕组固定结构很容易在长期交变载荷下出现疲劳失效。

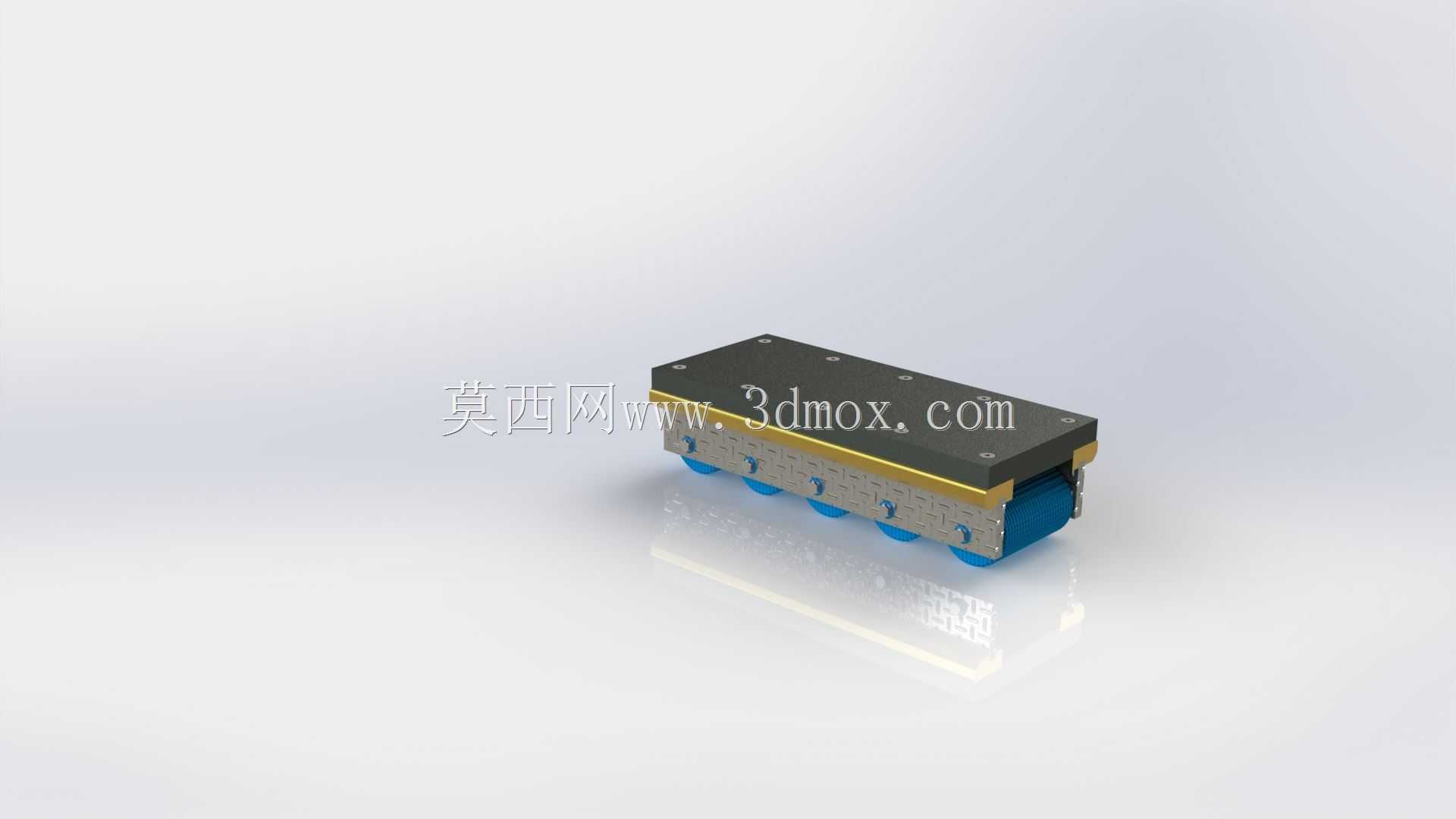

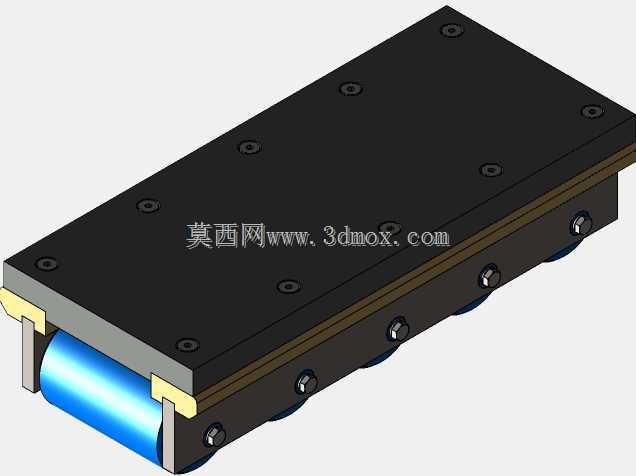

　　从实际应用场景来看，这类滚轮体并非通用传动场景的滚轮，它的安装边界完全贴合电源变压器的底部安装空间，整体采用低轮廓的扁平式布局，主体承载基座采用硬质合金基材做表面发黑处理，基座平面度控制在0.02mm以内，保证和变压器底部安装面的完全贴合，不会出现局部应力集中的问题。基座下方等距排布的蓝色滚轮采用改性聚氨酯材质，邵氏硬度控制在85A左右，既具备足够的承载能力，又能在往复滚动过程中吸收高频振动，避免金属硬接触产生的异响与磨损。滚轮的安装轴采用不锈钢销轴，每一个滚轮的轴向窜动量控制在0.1mm以内，既保证滚动过程无卡滞，又不会因为间隙过大出现横向偏移。

　　设计过程中首先要匹配的是变压器的整体重量载荷，单组滚轮体的额定承载能力按照配套变压器总重量的1.5倍做安全系数校核，避免在剧烈冲击工况下出现滚轮变形、基座断裂的问题。滚轮的排布间距经过反复测算，保证变压器在位移过程中重心始终落在滚轮支撑的包络面以内，不会出现侧翻、卡滞的情况。基座侧面的金属包边采用黄铜材质，一方面可以起到静电导出的作用，避免变压器运行过程中积累的静电对周边电子元件产生干扰，另一方面黄铜材质的耐磨性能优异，在和设备安装导轨的侧向接触过程中不会出现过度磨损，长期运行也能保持稳定的导向间隙。

　　从安装边界来看，这款滚轮体的整体高度控制在12mm以内，不会过多占用变压器底部的安装空间，不需要对原有变压器的安装结构做大幅修改，只需要在变压器底部预留对应螺孔位置即可完成固定。滚轮的突出高度为3mm，和设备安装面的导轨槽深度完全匹配，滚动过程中不会出现脱轨的问题。基座两端的卡扣结构可以快速卡在变压器底部的定位槽内，安装时不需要额外做复杂的对位，单人即可完成装配作业，大幅提升产线装配效率。

　　在剧烈运动工况下，这类滚轮体的性能表现和普通静态支撑结构有本质区别，普通的橡胶垫脚只能起到静态缓冲的作用，在持续往复位移的工况下很快会出现磨损、移位，而滚轮体的滚动摩擦结构可以将位移过程中的摩擦力降低到滑动结构的1/20以下，大幅降低位移过程中对变压器安装脚的冲击力。滚轮表面的微圆弧设计可以自动适配安装面的平面度误差，即使安装面存在0.5mm以内的平面度偏差，所有滚轮也能保持均匀接触，不会出现个别滚轮悬空导致的载荷集中问题。

　　针对长期运行的可靠性要求，滚轮内部的轴承采用免维护的含油轴承，不需要定期加注润滑脂，在-20℃到80℃的工作温度区间内都能保持稳定的滚动性能，不会因为低温出现卡滞，也不会因为高温出现油脂流失的问题。基座表面的发黑处理层具备良好的耐盐雾性能，在潮湿的工业环境下也不会出现锈蚀，能够满足各类复杂工业场景的使用需求。在实际选型过程中，需要根据配套变压器的总重量、安装空间尺寸、工况振动频率来确认滚轮体的排布数量，通常单台变压器配套4组滚轮体即可满足常规剧烈运动工况的使用需求，如果是冲击载荷更大的场景，可以适当增加滚轮体的数量，降低单组滚轮的承载负荷，进一步提升整体结构的使用寿命。
