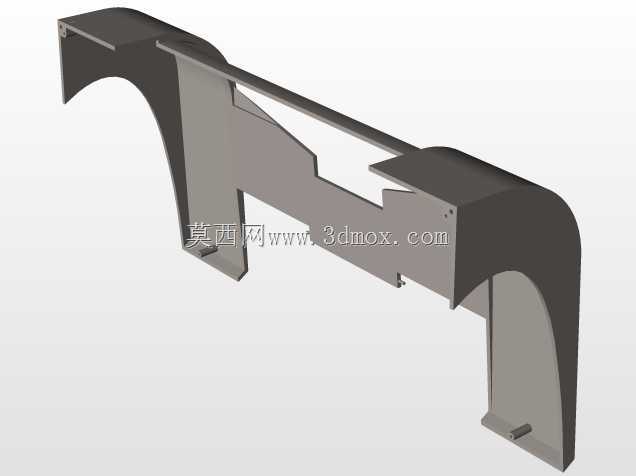

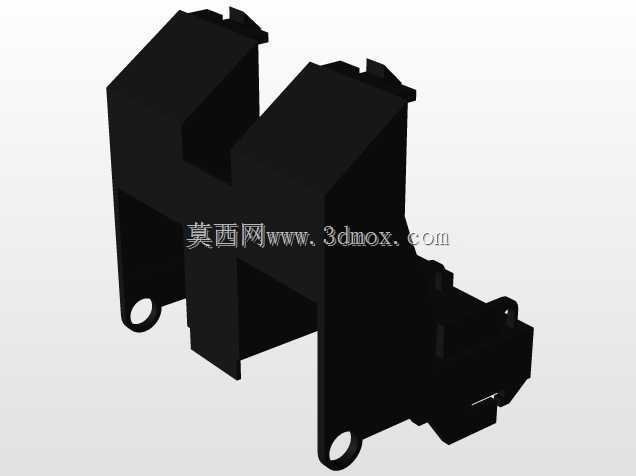

这个拱形的轮廓不是随便画的弧线,是先扫了整机内部的点云数据,沿着走纸通道的外轮廓做了等距偏移,留足了1.2mm的安全间隙,哪怕走纸过程中纸张有轻微翘边,也不会蹭到支架表面,避免长期摩擦产生纸屑堆积在电源模块周边带来的安全隐患。两端的垂直支脚不是等宽设计,靠机身内侧的支脚做了收窄处理,刚好卡进侧壳预设的定位卡槽里,不需要额外打定位销,装配的时候顺着卡槽滑进去就能到位,支脚底部预留的小凸台是和机身底壳的安装孔对应的,拧一颗M3的自攻螺丝就能完成固定,比常规的双侧固定少了一半的装配工时,也避免了双侧孔位同轴度偏差带来的装配应力。做了快十年结构设计,经手的外设配套结构件没有一百也有八十,这次拆解复现的这个拱形支架,是给桌面打印设备做电源适配模块安装用的,刚拿到实物测绘的时候第一反应是这个结构把空间利用率抠到了极致。很多人做外设配套支架总想着堆料加厚,实际在桌面打印设备的内部布局里,留给电源转接模块的安装空间刚好卡在走纸通道和机身侧壳的夹缝里,常规的直角支架要么会蹭到走纸辊的运动路径,要么会顶到侧壳的加强筋,装上去要么卡滞走纸,要么装配间隙超差产生异响。中间的水平安装面不是整面的平板,做了分段式的避让缺口,这个细节很多新手建模的时候容易忽略,电源适配模块上的插针、接线端子是凸出于模块本体的,如果做整面平板,装的时候端子会顶到安装面,要么压坏针脚,要么模块装不到位产生虚接,这些缺口的位置是对着模块上的凸起部件一一对应开的,缺口边缘做了0.5mm的翻边,既提升了整个支架的结构强度,避免薄钣金件受力产生形变,又能在安装的时候起到导向作用,模块顺着翻边滑进去就能对准安装孔位,不需要反复调整位置。

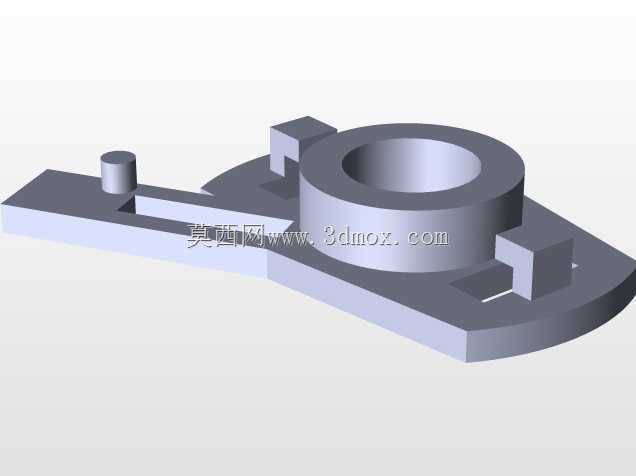

支架顶部的两个小凸台是用来固定走线扎带的,电源模块的输出线要顺着支架走到主板端,留扎带固定位可以避免线缆松脱掉到走纸通道里,之前做过的一款类似设备就是没留走线位,线缆被走纸辊磨破导致短路烧了主板,后续改模花了不少成本,这个结构在设计阶段就把走线的路径规划好了,线缆沿着支架内侧的走线槽布置,和运动部件完全隔开。从安装边界来看,整个支架的总宽度刚好适配常规桌面打印设备的侧腔宽度,拱形最高点距离底壳的高度控制在42mm以内,不会顶到上方的扫描模块底板,两端支脚的跨距和机身侧壳的卡槽间距完全匹配,不需要对原有机身结构做任何修改就能直接替换安装。

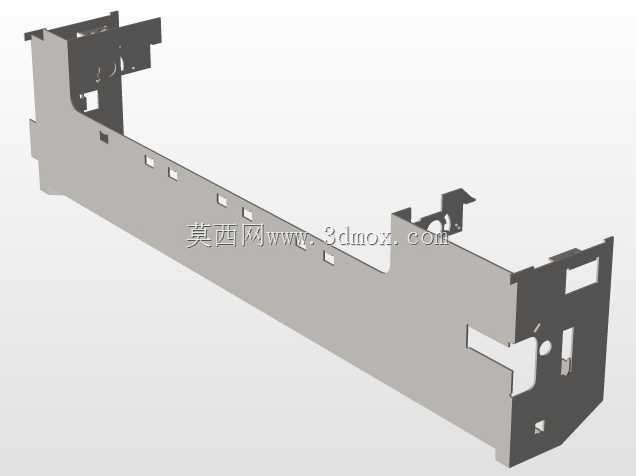

材料选用的是常规的SECC镀锌钢板,厚度0.8mm,靠拱形的结构造型来提升整体刚性,不需要额外做加强筋,整体重量不到60g,不会给机身增加额外的负载,表面做了哑光喷塑处理,和机身内部的其他金属件保持一致的外观,也能避免长期使用产生锈蚀。很多人觉得这种小支架没什么技术含量,实际在量产装配的时候,这种细节上的优化能省很多后续的麻烦,比如之前有款支架没做安装导向,产线工人装配的时候要反复对准孔位,每台设备多花十秒的装配时间,一万台下来就是快三十个工时,成本无形中就涨了上去,这个支架的导向翻边和定位卡槽设计,工人拿起来对准卡槽一推就能到位,拧一颗螺丝就完成装配,良率能做到99.8%以上,很少出现装歪或者孔位对不上的情况。

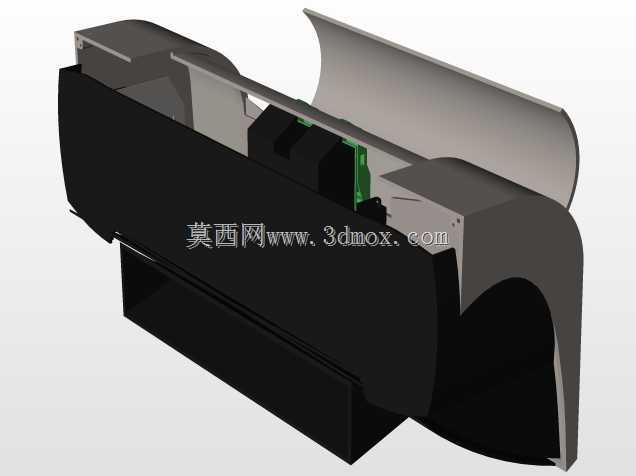

另外这个拱形结构还有个好处,就是空气可以顺着拱形的弧面在电源模块周边形成对流,电源模块工作的时候产生的热量可以顺着气流散出去,比封闭的盒式支架散热效率高不少,长时间连续打印的时候,电源模块的温度能比用封闭支架低个七八度,能有效延长模块的使用寿命。支脚底部的凸台高度做了1mm的抬高,让支架和底壳之间留出一点间隙,避免底壳的注塑形变导致支架安装不平,也能防止底壳上的冷凝水直接接触支架产生锈迹,这些细节都是在实际量产和售后问题里一点点攒出来的经验,不是坐在电脑前画个外形就能考虑到的。
