电力变压器生产用组装作业工装台

　　在电力装备制造的变压器生产环节，铁芯叠装、绕组套装、器身整理是核心工序，这类工序对作业平台的承载能力、定位精度、操作便利性有极高要求，常规通用工作台无法适配大吨位变压器部件的装配需求，这款变压器组装台正是针对该场景开发的专用作业工装。从实际产线应用来看，该工装主要服务于10kV-35kV等级配电变压器、电力变压器的器身组装工序，单工位可适配单台重量16吨级的变压器器身作业，覆盖目前主流中小容量电力变压器的生产装配需求，可替代传统简易焊接台架，解决传统工装承载不足、定位偏移、作业高度无法适配不同工序操作需求的痛点。

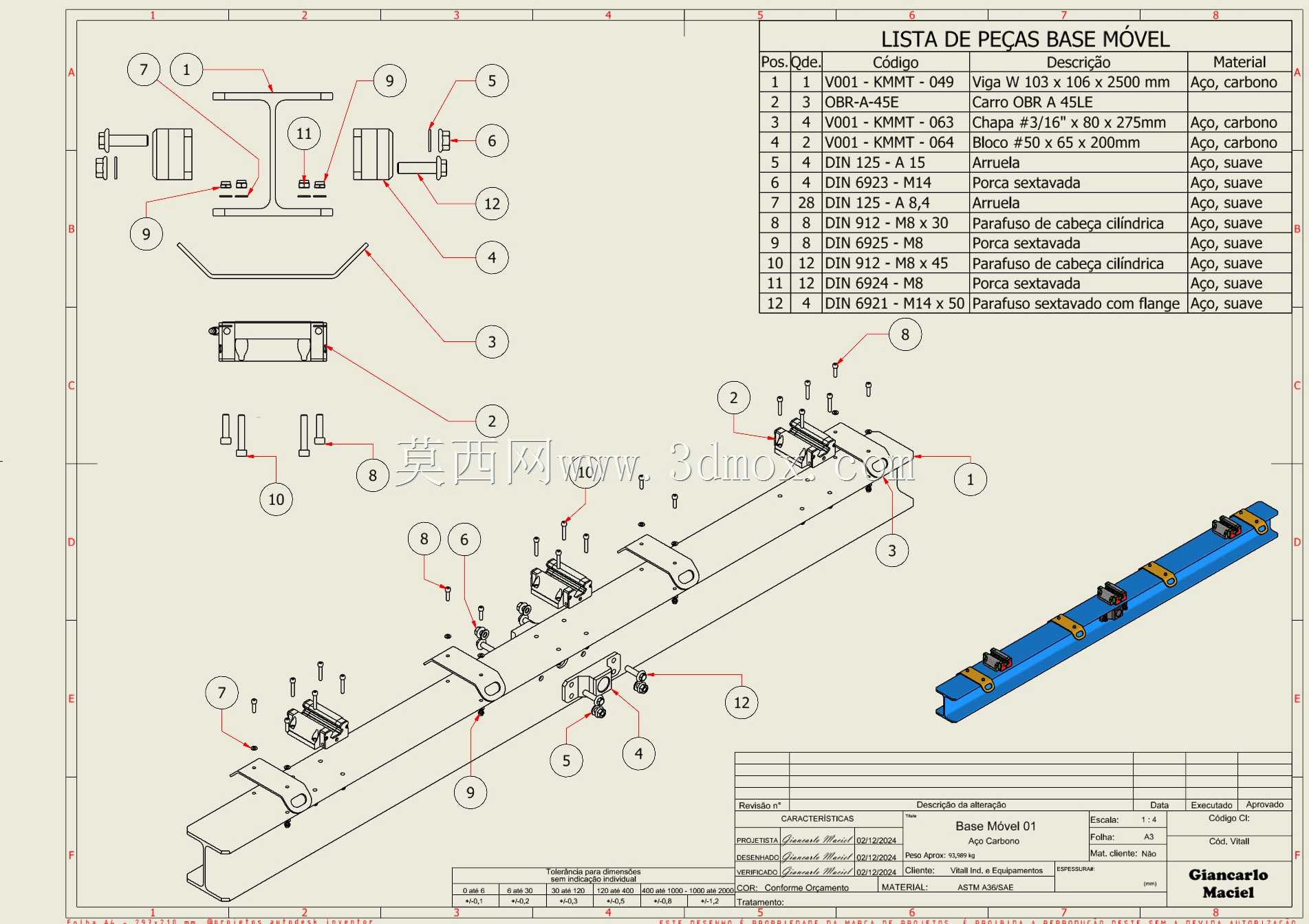

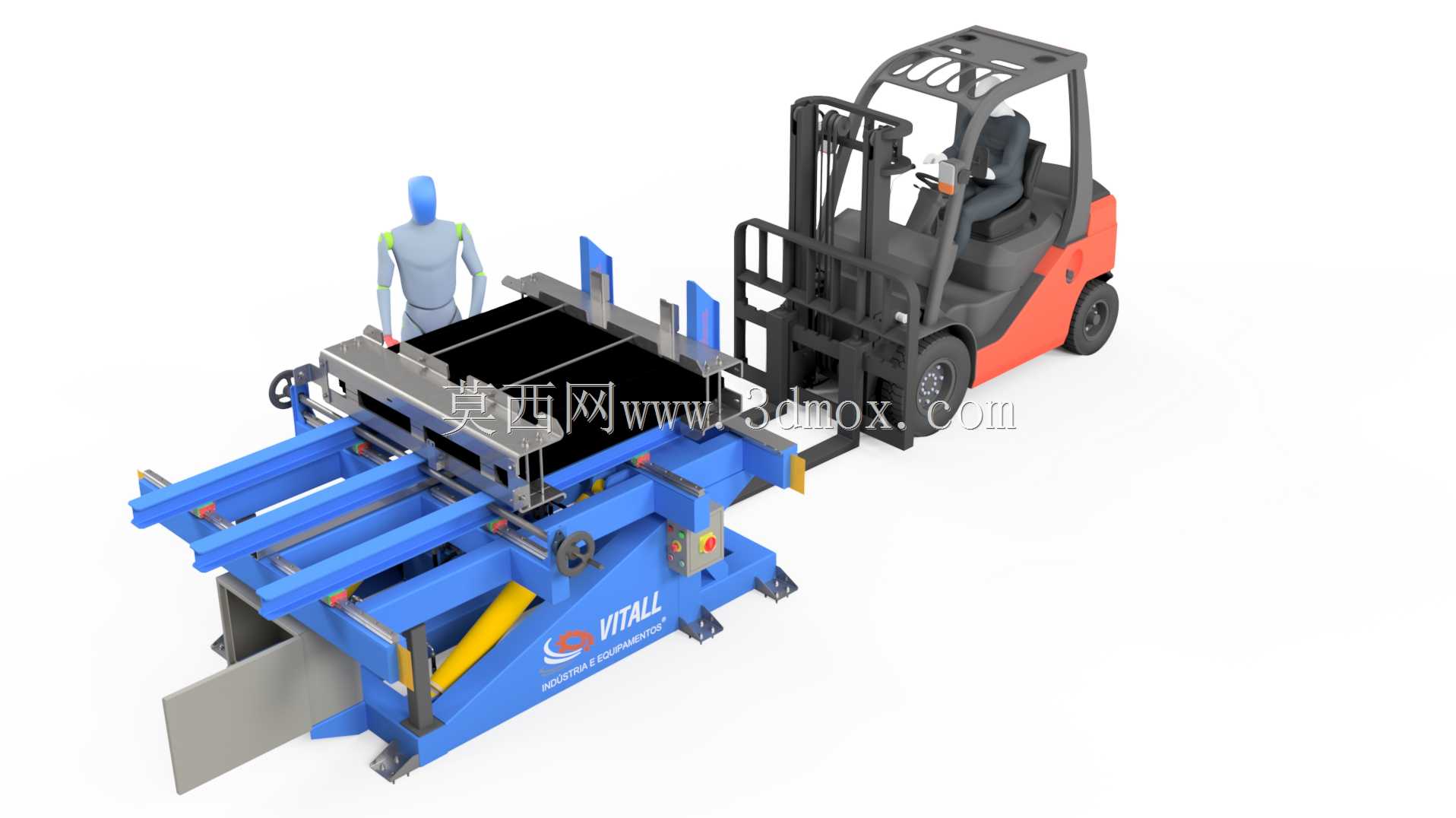

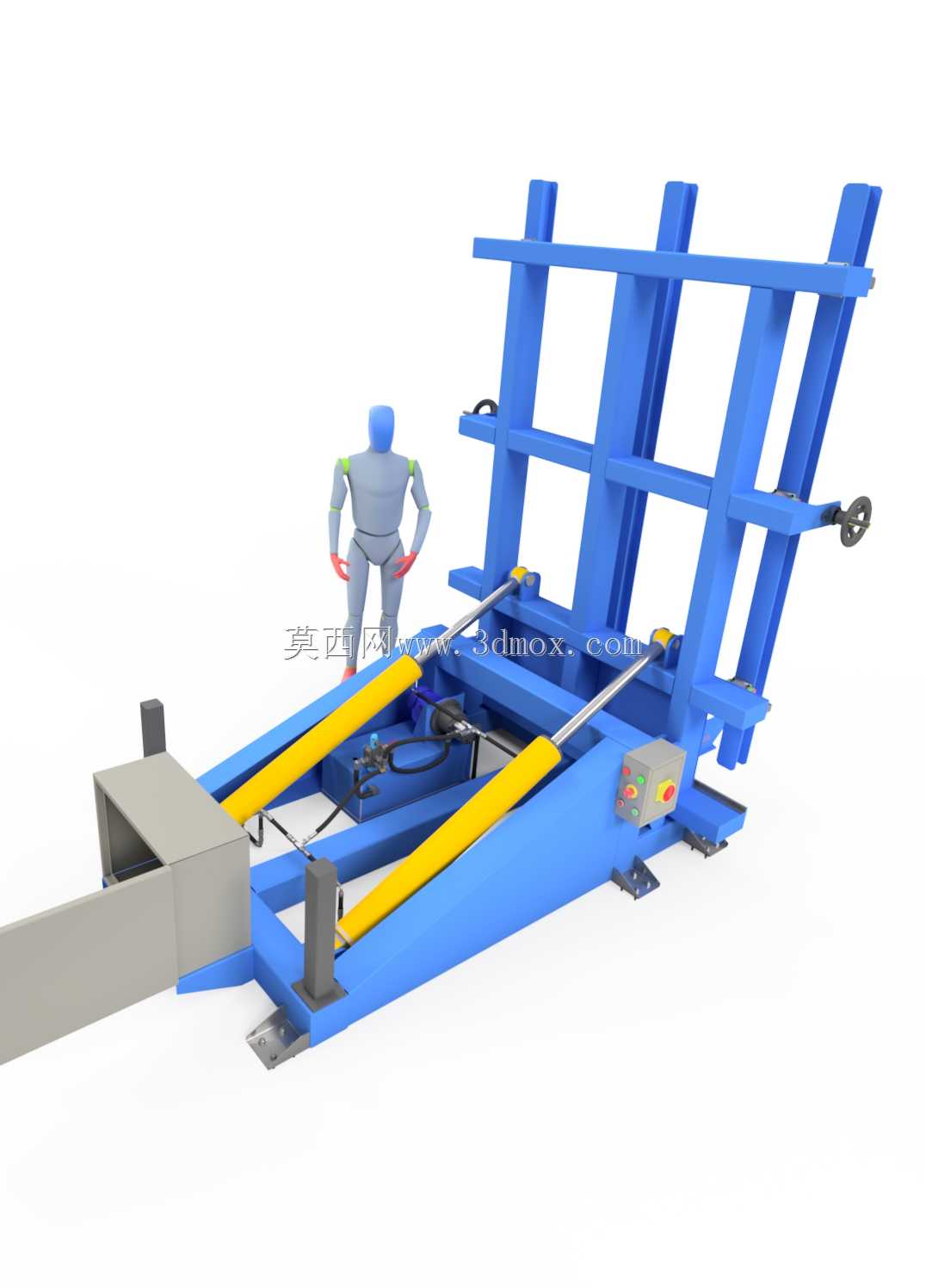

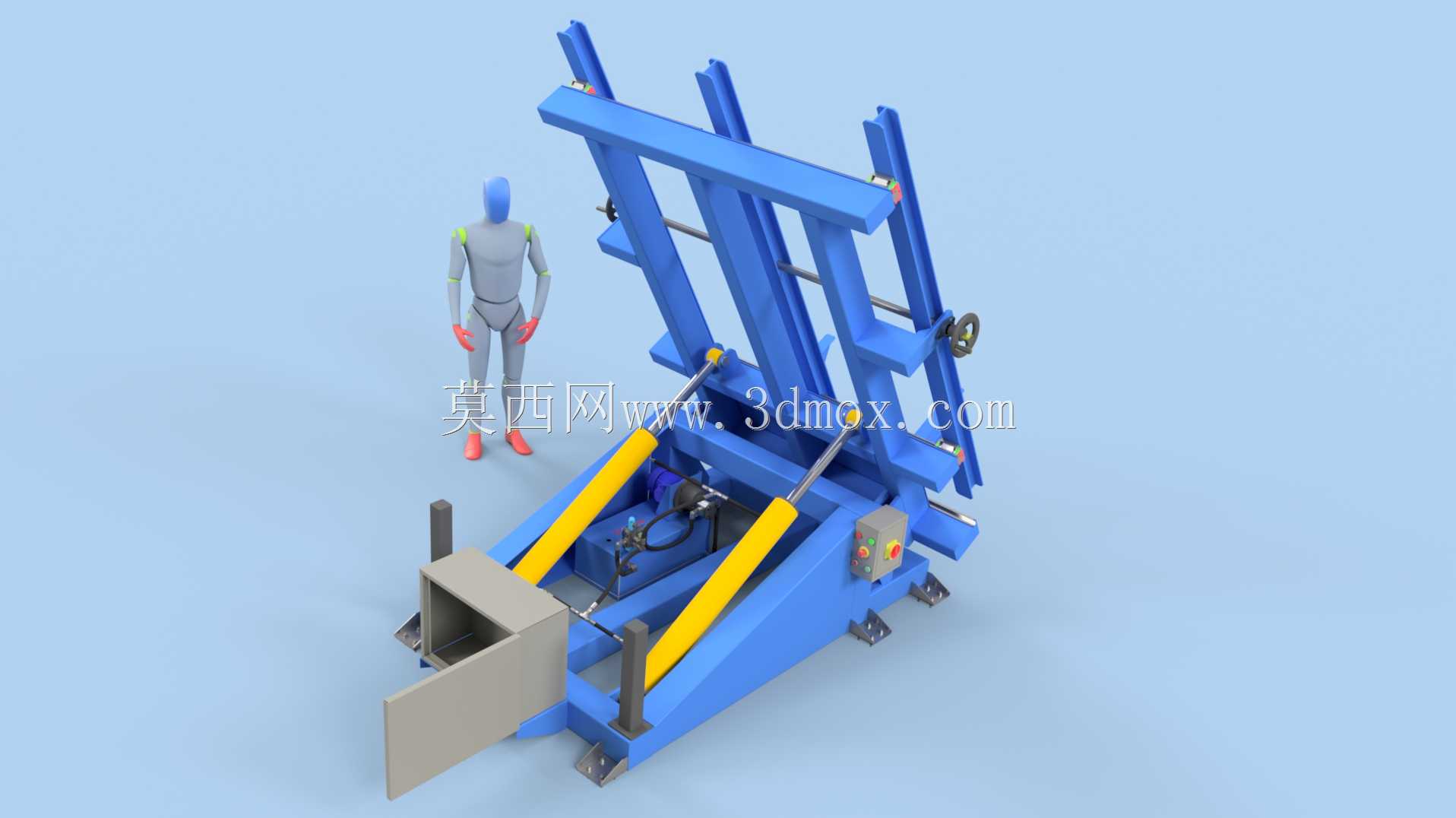

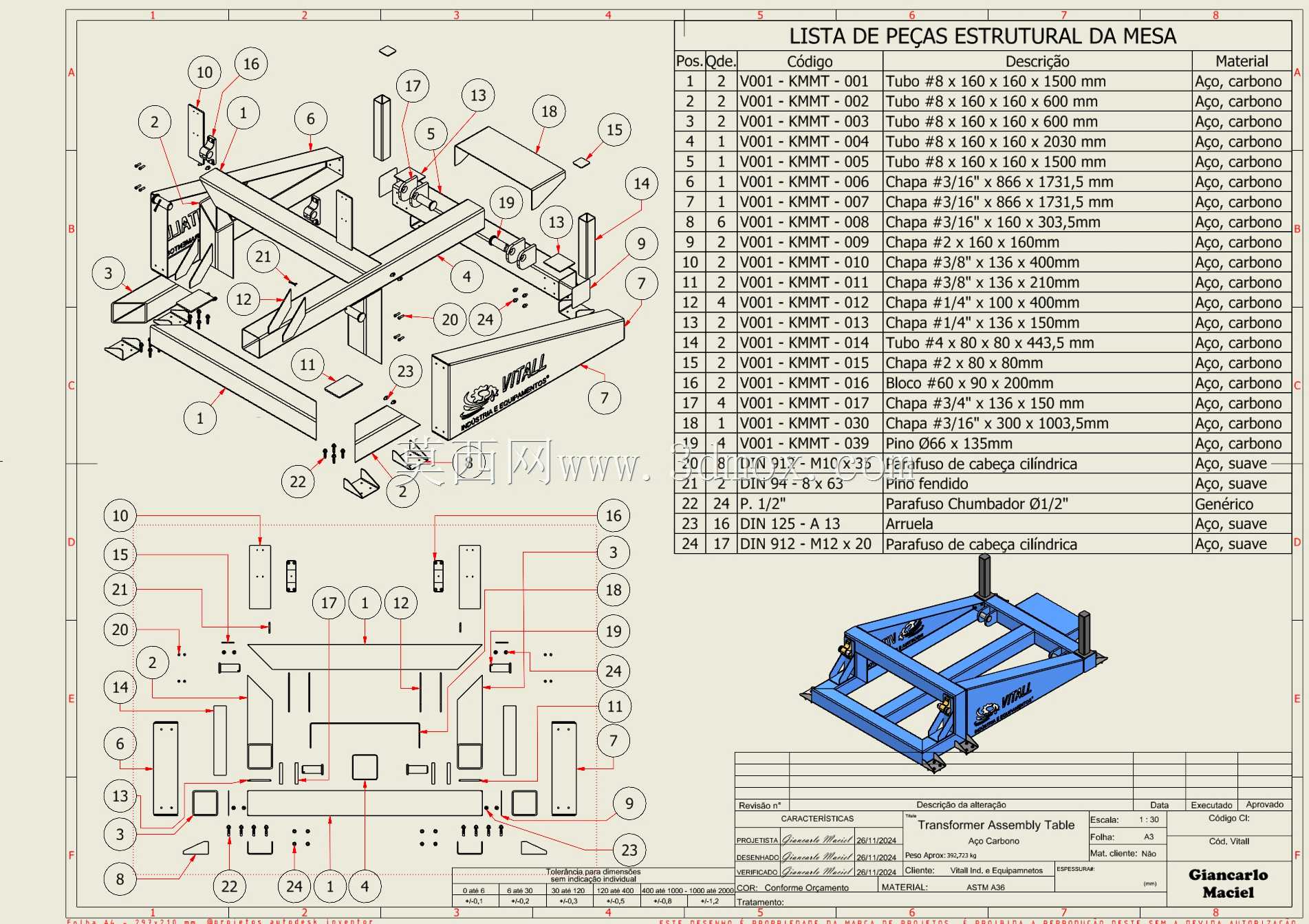

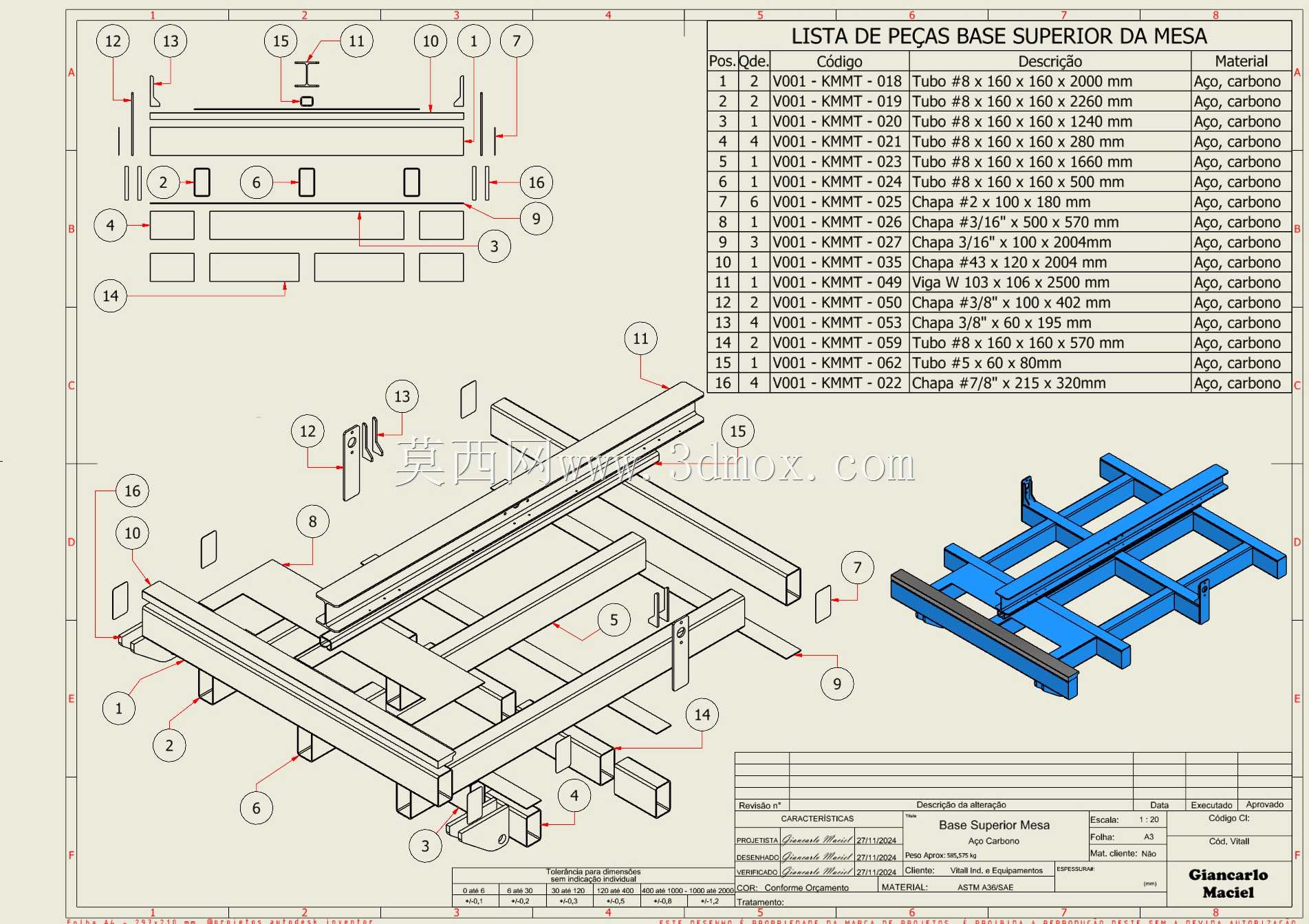

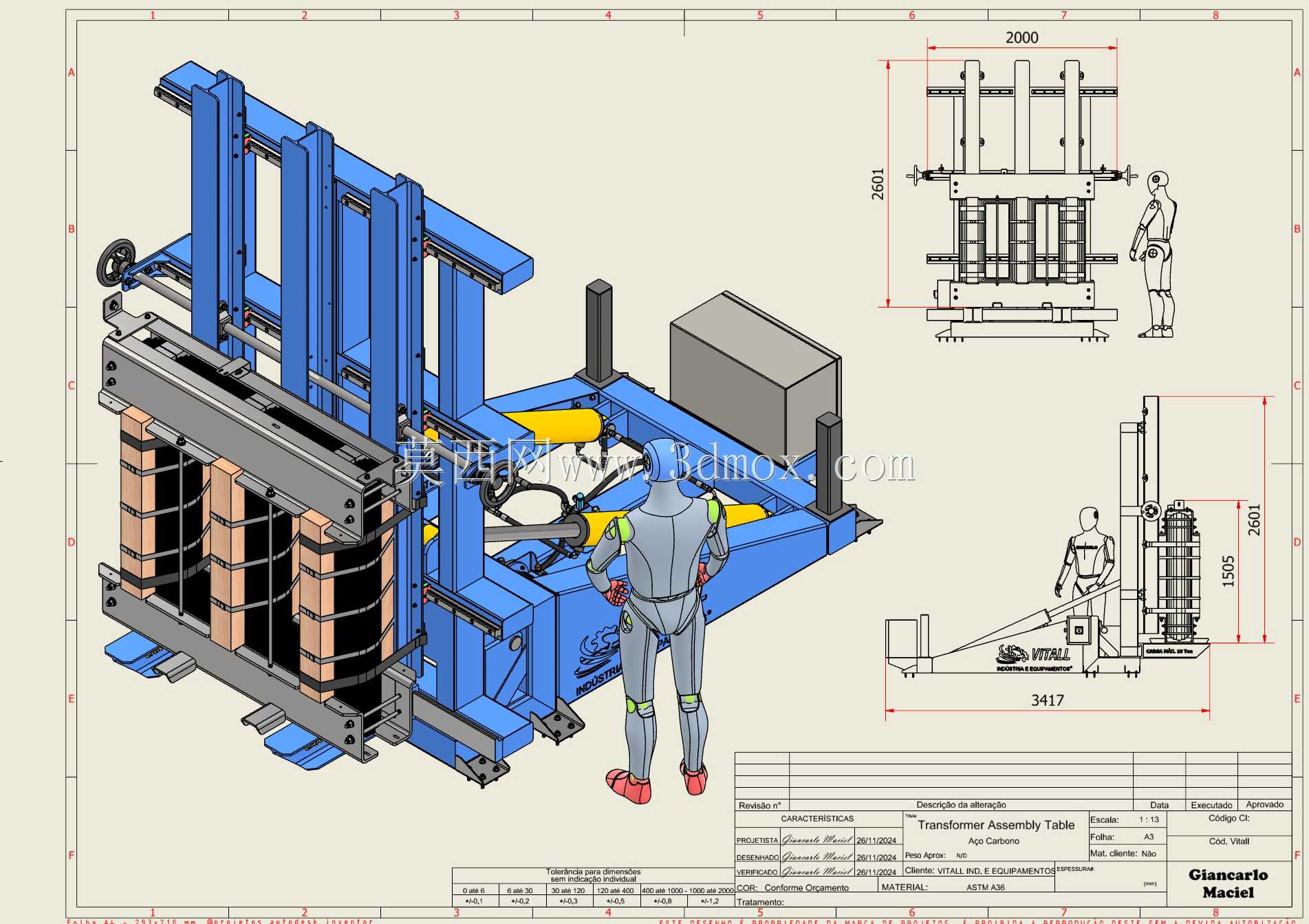

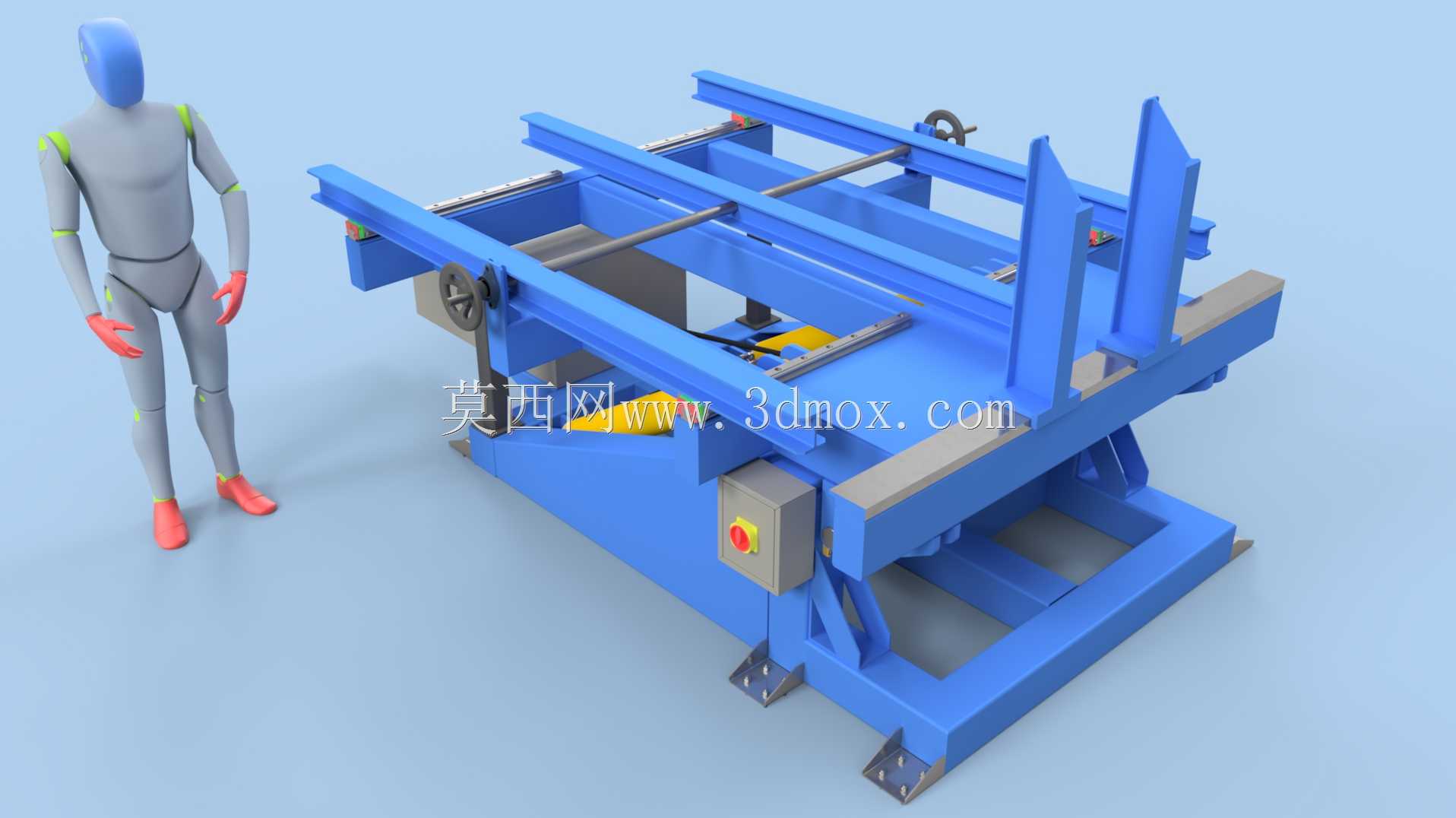

　　设备主体采用高强度碳钢型材组焊框架结构，主支撑立柱采用加厚矩形管焊接成型，底部设置可调式垫铁用于安装时的水平校准，安装时需保证工作台面整体平面度误差不超过1.5mm/m，避免因台面倾斜导致铁芯叠片错位、绕组套装时磕碰绝缘层的问题。工装配置机液复合驱动系统，台面升降采用液压驱动结构，可根据叠片、套装、紧固等不同工序的操作需求，在700mm-1200mm高度范围内无级调整，调整过程中设置机械锁止结构，避免液压系统失压导致台面下坠，保障作业安全；台面侧边配置可翻转定位靠档，靠档工作面加工有定位槽，可适配不同宽度规格的铁芯夹件定位，定位靠档的翻转采用手轮驱动丝杠结构，操作人员可在工位侧面完成定位调整，无需探身到工件下方操作，降低作业风险。

　　从结构设计思路来看，该工装充分考虑了变压器组装的多工序协同需求，台面预留了多组T型槽，可快速安装铁芯定位夹具、绕组支撑座、引线固定架等配套工装，无需在台面上额外焊接临时固定点，保护台面平整度的同时，可快速切换不同型号变压器的装配适配工装，缩短产线换型时间；工装侧面集成了工具挂架、零件放置托盘，可将叠片撬棍、绝缘件、紧固螺栓等常用作业物料就近放置，减少操作人员来回取件的走动距离，提升单工位作业效率。

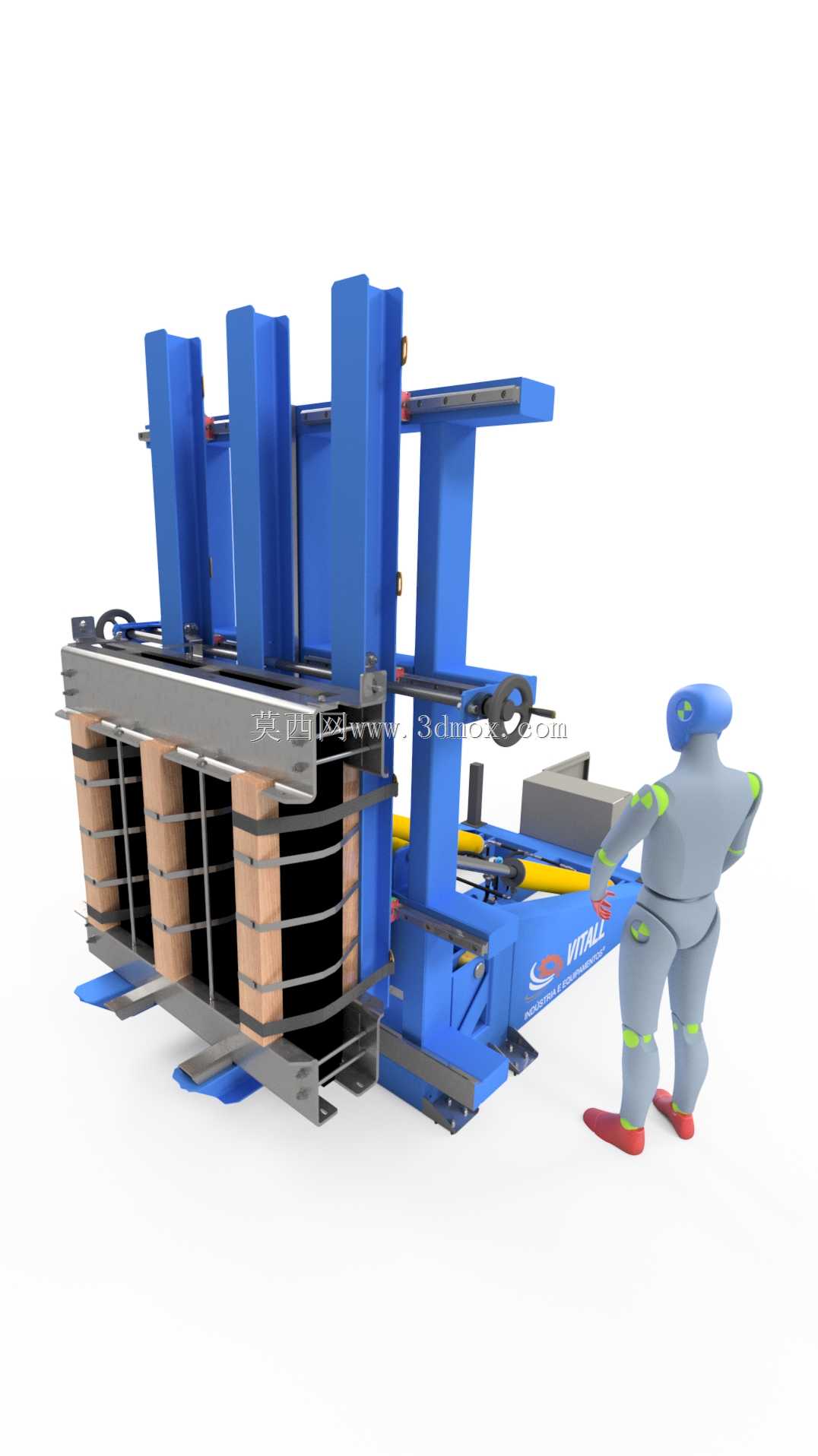

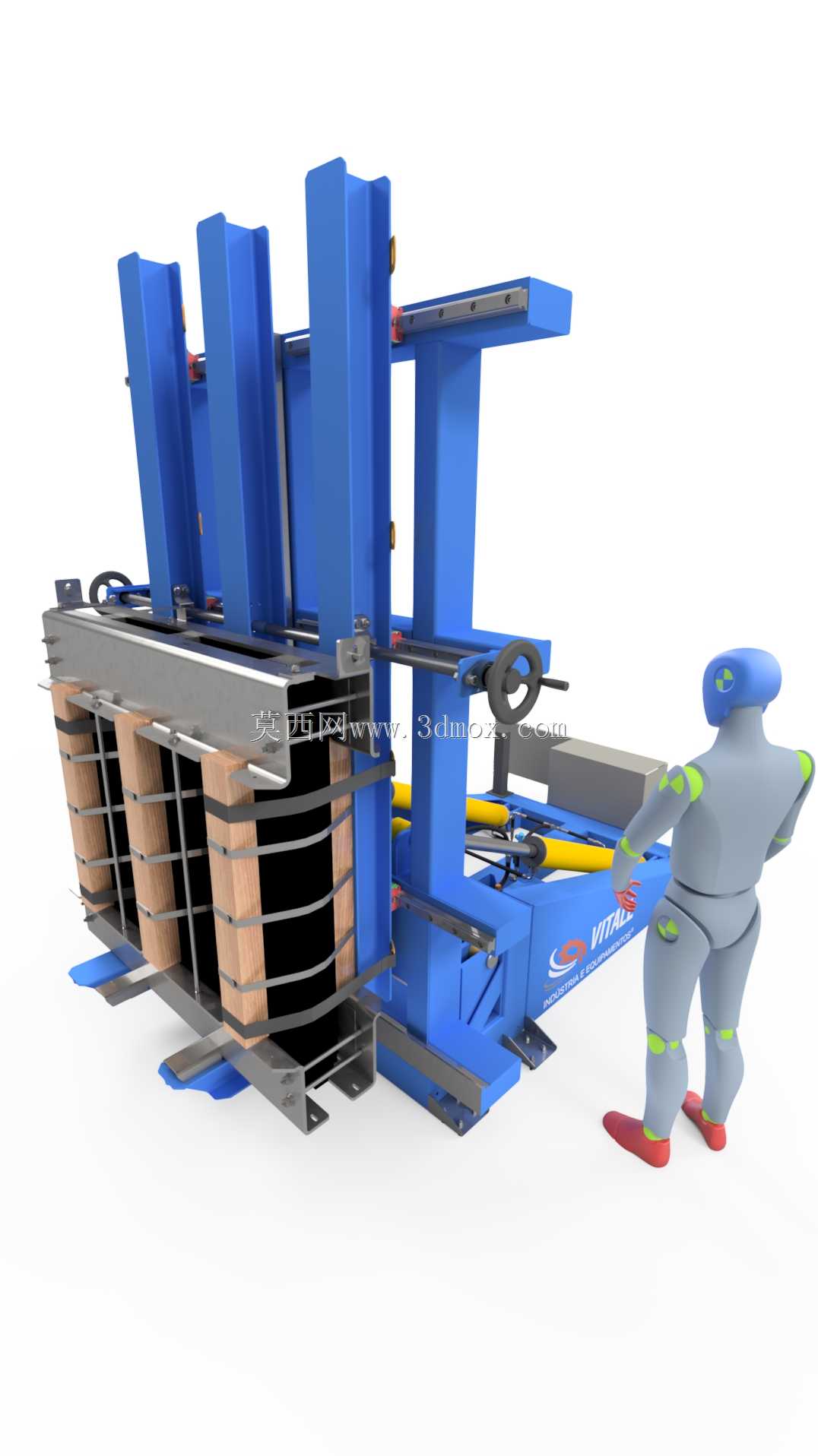

　　考虑到变压器组装过程中需要频繁调整器身角度，工装配置了手动回转驱动结构，台面可绕中心轴360度回转，回转机构采用蜗轮蜗杆减速结构，具备自锁特性，转动到指定作业角度后可自动锁止，无需额外设置插销定位，操作人员转动手轮即可完成器身角度调整，方便完成不同侧面的引线连接、夹件紧固作业，避免反复吊装翻转器身带来的绝缘损伤风险。在安装边界方面，该工装单台占地面积约为4.2m×2.8m，安装时需预留周边不小于1.5m的操作空间，地面需做硬化处理，承载能力不小于25t/㎡，避免重型工件放置后地面沉降导致工装倾斜；液压系统采用独立集成液压站，可放置在工装侧面1m范围内的地面，液压管路采用高压软管连接，布置时需避开人员操作通道，防止管路磕碰破损。从实际使用反馈来看，该类组装台可将单台变压器器身组装的作业效率提升30%左右，同时大幅降低铁芯叠片错位、绕组绝缘磕碰的质量问题，工装的框架结构经过有限元受力校核，在16吨额定载荷下，主梁最大挠度不超过0.8mm，长期重载使用下不会出现台面变形问题；所有与工件接触的定位面都做了圆角钝化处理，表面包覆聚氨酯防护层，避免金属棱角刮伤变压器绝缘件或硅钢片表面，适配电力设备制造对作业工装的防护要求。
