外置百叶式通风窗结构仿真设计方案

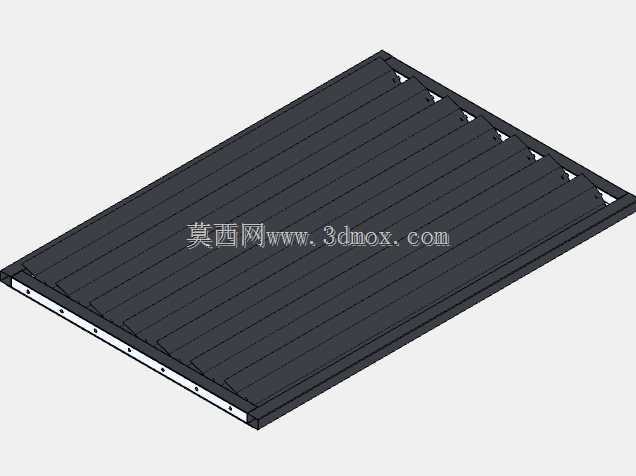

　　在民用建筑外立面围护、工业厂房侧墙通风、设备机房散热排风等场景中，外置百叶窗是兼顾通风导流与外部遮挡的常用构件，其结构刚度直接决定长期户外使用下的形变稳定性，尤其是大尺寸竖向排布的外置百叶，若叶片或框架刚度不足，在风压、积灰荷载甚至极端天气外力作用下，容易出现叶片挠曲变形、框架偏移，进而导致叶片卡滞、闭合不严、漏雨进灰等问题，影响实际使用效果。本次设计的外置百叶式通风窗，采用竖向多组叶片分层排布的结构形式，整体框架为矩形围合结构，叶片采用弧形曲面造型，相比传统平直百叶，弧形叶片在相同板材厚度下具备更高的截面惯性矩，抗弯折能力更强，同时曲面造型可以在保证通风过流面积的前提下，更好地阻挡外部雨水斜向溅入室内，兼顾通风与防雨的双重需求。

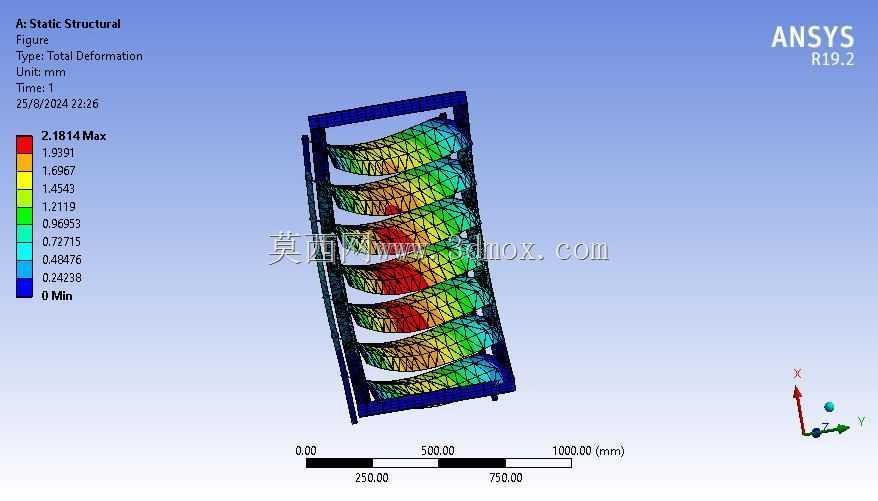

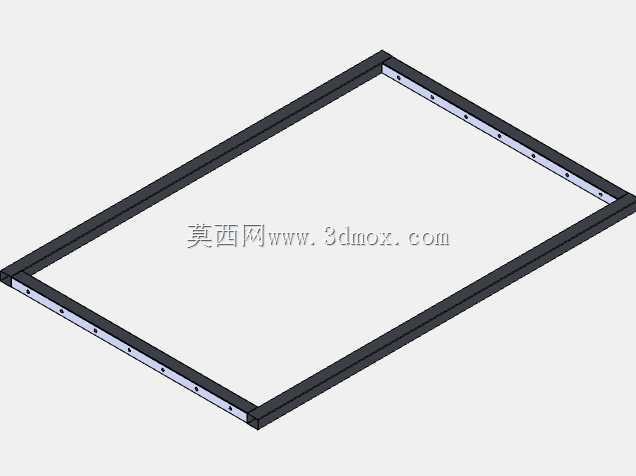

　　从结构设计逻辑来看，首先需要明确安装边界条件：该百叶窗整体安装尺寸适配1000mm宽度范围内的外墙预留洞口，竖向总高度根据实际通风量需求可做模块化拼接，单组标准段的框架采用等截面薄壁型材拼接，四个角部采用角码加固连接，避免长期使用后框架出现角部开裂变形。叶片两端通过转轴与两侧框架连接，转轴位置做了偏心优化，使得叶片在自重作用下可以保持自然闭合的趋势，无需额外配重即可实现无风状态下的自动闭合，减少外部灰尘、蚊虫的进入通道。为了验证结构在极限荷载下的形变情况，设计阶段对整体结构做了静力学仿真分析，模拟最不利工况下的受力形变：将框架上下两端设置为固定约束，模拟实际安装时与墙体预埋件的刚性连接状态，在叶片迎水面施加均匀分布的风压荷载，同时考虑叶片表面积灰带来的附加竖向荷载，计算得到整体结构的最大形变位置出现在中部叶片的跨中区域，最大形变量控制在2.2mm以内，远低于型材允许的挠曲变形阈值，不会出现叶片触碰卡滞、框架变形脱开的问题。从实际使用功能来看，该外置百叶窗可手动调节叶片开合角度，根据不同季节的通风需求调整过流面积：夏季高温时段可将叶片完全开启，最大化通风散热效率，快速排出室内或机房内的积热；冬季低温时段可将叶片调整至小角度开合，在保证必要新风换气的前提下，减少室内热量流失；遇到暴雨大风天气时可将叶片完全闭合，阻挡雨水灌入与强风直吹。叶片表面的曲面设计还可以引导气流沿叶片曲面平缓进入室内，避免直吹带来的不适感，同时叶片的排布间距经过优化，在完全开启状态下相邻叶片不会出现气流遮挡，通风有效面积占比达到75%以上，远高于同尺寸传统平直百叶的通风效率。

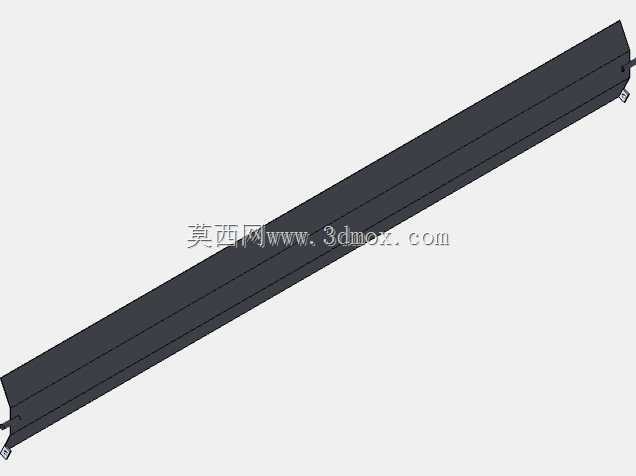

　　在安装适配性方面，框架外侧预留了与外墙密封打胶的安装边，安装时可直接与外墙预留洞口的预埋件通过螺栓连接，安装边与墙体之间填充发泡密封胶后再打耐候密封胶，杜绝接缝处渗水的隐患。框架与叶片的连接转轴采用耐磨非金属衬套，长期开合转动不会出现金属摩擦异响，也不会因为锈蚀导致叶片转动卡滞，降低后期维护成本。从结构细节来看，每片叶片的两端都设置了限位凸台，当叶片转动至完全开启或完全闭合位置时，凸台会与框架上的限位块接触，避免叶片转动超程导致连接结构损坏，同时限位位置经过角度校准，完全闭合时相邻叶片的搭接量不小于15mm，保证闭合状态下的密封遮挡效果。

　　仿真分析过程中还对框架的型材壁厚做了参数化优化，在保证整体刚度满足形变要求的前提下，尽可能减薄型材壁厚，降低整体构件重量，减少安装时的墙体荷载负担，同时也能控制材料成本。不同于常规民用小尺寸百叶窗，该结构针对大尺寸竖向安装场景做了针对性加强，在框架中部每隔一定距离设置了横向加强筋，避免长尺寸框架在运输、安装过程中出现侧向弯曲变形，加强筋隐藏在叶片后侧，不会从外部观察到，不影响外立面的整体视觉效果。在实际工程选型中，该结构可根据不同的洞口尺寸做等比例缩放调整，叶片数量可根据竖向高度灵活增减，适配不同通风量需求的场景，无论是民用住宅的卫生间通风、工业厂房的高侧窗通风，还是设备机房的散热通风口，都可以通过调整模块数量快速适配，无需重新开模制作框架型材，具备较强的通用适配性。
