多扇联动折叠门机构仿真设计方案

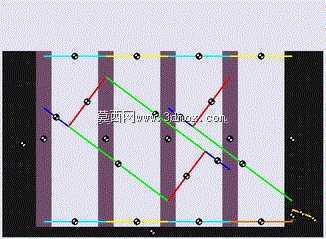

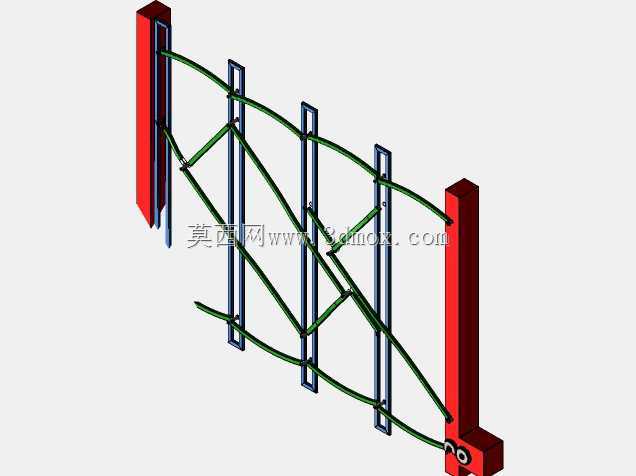

　　在商用隔断、工业设备防护舱、场馆通道分隔等场景中，多扇联动门的应用十分广泛，这类门体需要在有限的安装空间内实现同步启闭，避免单扇门开合占用过多通行或安装空间，同时保证多扇门运动过程无干涉、启闭动作顺滑同步。这套联动门的机构设计，核心采用交叉连杆传动布局，将多扇竖向门体通过上下导轨的滑动副与交叉布置的连杆铰接点连接，实现单处施力即可带动所有门体同步完成折叠或展开动作。从结构布局来看，门体整体采用竖向等宽排布，每扇门的上下端均配置滑动副嵌入上下平行导轨内，导轨作为门体运动的导向与承载部件，其安装边界直接决定整套门的适用门洞尺寸，设计时需保证导轨直线度公差控制在合理范围，避免门体滑动时出现卡滞。交叉连杆的铰接点位置经过反复校核，每处铰接点均对应相邻门体的固定连接位，当其中一扇门受外力沿导轨滑动时，交叉连杆会带动其余门体按照固定传动比同步移动，展开时多扇门依次排列形成完整隔断面，折叠时所有门体同步向一侧收拢，最大化释放通行空间。在实际应用场景中，这类联动结构常被用于设备防护隔断、车间通道分隔、商用空间的灵活隔断等场景，相比普通平开门，其开合过程占用的纵深空间极小，相比普通推拉门，其收拢后的占用宽度仅为单扇门宽度，空间利用率提升十分明显。

　　设计过程中需要重点校核连杆长度与铰接点位置的匹配关系，若连杆长度偏差或铰接点定位偏移，会导致门体运动过程中出现不同步、相邻门体碰撞摩擦的问题，同时需要匹配滑动副的摩擦系数，保证手动施力时启闭力度适中，不会出现过松导致门体自行滑移、或过紧导致启闭费力的情况。从安装边界来看，整套机构的安装仅需在门洞上下位置固定平行导轨，无需在侧边预留门体转动的避让空间，对于侧边空间受限的安装场景适配性极强，门体的单扇宽度可根据实际门洞尺寸调整，通过调整交叉连杆的长度与铰接点间距，即可适配不同宽度、不同扇数的联动门需求。

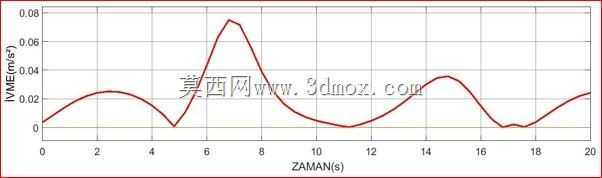

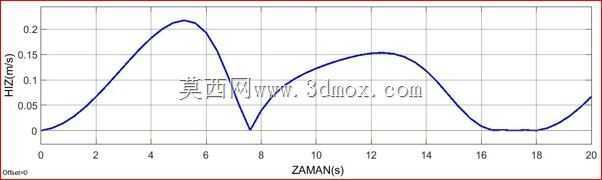

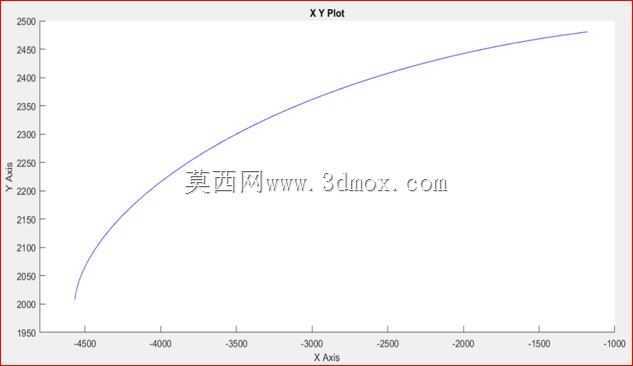

　　在结构细节上，每处铰接点均采用转动副连接，设计时需预留合理的转动间隙，避免加工公差累积导致机构卡滞，同时上下导轨的滑动副需要设置限位结构，在门体完全展开与完全收拢位置进行硬限位，防止门体滑出导轨或过度收拢导致连杆结构受力变形。这类联动机构的运动逻辑清晰，通过连杆的几何约束实现多运动副的同步动作，无需额外配置同步带、齿轮等复杂传动部件，整体结构可靠性高，后期维护成本低，仅需定期对铰接点与滑动副进行润滑即可保证长期稳定运行。在建模过程中，需要对每个运动副的自由度进行严格约束，模拟实际运动过程中各部件的位置变化，校核全行程范围内是否存在部件干涉，尤其是交叉连杆在门体折叠到极限位置时的夹角变化，避免连杆与门体、导轨出现碰撞。

　　对于不同的应用场景，还可在这套基础连杆结构上拓展附加功能，比如在门体上加装密封胶条实现隔断密封，加装阻尼结构实现启闭缓冲，或是搭配驱动部件实现电动自动启闭，核心的联动传动逻辑无需大幅改动即可适配不同的功能需求。从受力角度分析，整套机构在启闭过程中，连杆主要承受拉压载荷，滑动副主要承受门体的竖向载荷与滑动摩擦力，只要保证连杆的截面强度与导轨的承载能力，即可适配不同材质、不同重量的门体使用，无论是轻质的铝合金隔断门，还是有防护需求的钢制防护门，都可通过调整部件材质与尺寸参数实现适配。
