黄铜外丝快插式球阀三维结构设计

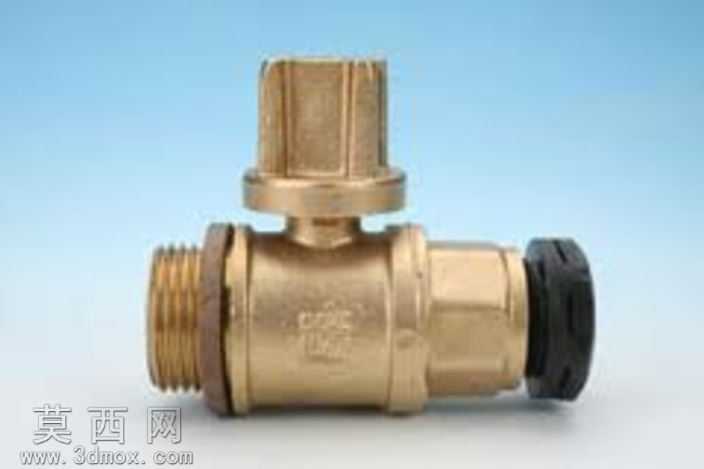

本模型为黄铜材质外丝快插球阀，建模过程严格遵循实物测绘尺寸进行1:1还原，首先在三维建模环境中绘制主体轮廓草图，通过旋转特征生成阀体的基础铜质腔体结构，建模时重点保证阀腔内部通径的同轴度公差，避免流体通路出现错位台阶影响流通性能。针对顶部的旋钮操作结构，采用拉伸与倒角组合特征构建防滑棱边，还原旋钮的握持操作形态，建模时预留旋钮与阀杆的装配间隙，保证虚拟装配后阀杆转动无卡滞。阀体左侧的外螺纹连接端，严格按照管螺纹标准参数绘制螺旋牙型，还原螺纹的密封锥度结构，同时绘制螺纹根部的退刀槽与密封垫圈安装位，还原实际安装时的密封结构细节。阀体右侧的快插连接结构，单独拆分建模锁紧卡圈、黑色塑料密封压帽、内部O型密封圈等子零件，通过装配约束将各零件按实际装配关系组合，还原快插接头插拔锁紧的结构逻辑，建模时保证卡圈卡槽与阀体定位凸台的配合精度。材质渲染阶段，为阀体主体赋予黄铜金属材质，调整材质的粗糙度与金属度参数，还原铸铜件表面的细微拉丝质感与金属光泽，为右侧压帽赋予哑光黑色工程塑料材质，为密封垫圈赋予橡胶材质的哑光弹性质感，通过场景打光突出零件的结构分界与材质差异。结构设计上，该球阀采用浮动球密封结构，建模时还原球体与阀座密封面的贴合关系，保证阀杆转动90度即可实现通路的全开与全闭，整体模型拆分了所有可拆解的装配零件，完整还原实物的装配层级，可用于管路系统的装配干涉检查、产品展示渲染以及五金阀件的结构参考，建模过程中对所有锐边进行了符合实际加工要求的圆角处理，避免出现不符合生产工艺的尖锐结构，同时对壁厚进行了均匀化处理，保证阀体各部位承压能力一致，符合铜质阀门的实际生产工艺要求。
