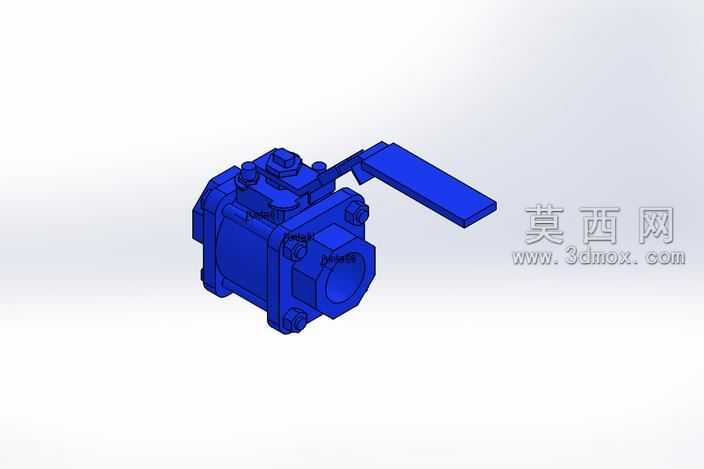

斯派莎克M10TiISO手动球阀三维结构

本作品为斯派莎克M10TiISO型手动球阀的三维建模成果，建模过程依托SolidWorks平台完成，全程遵循工业阀门的实际生产尺寸规范与装配逻辑，完整还原了该款球阀的全部结构细节。建模初期首先梳理球阀的核心组成模块，将整体结构拆分为阀体、球体、阀杆、手柄、密封组件、连接端紧固件六个独立子模块，分别进行零件建模后再按照实际装配约束完成整体组合，确保各部件的配合间隙、活动行程与实物完全一致。材质设置阶段针对不同部件的实际工业用材进行区分：阀体部分采用铸钢材质参数，调整金属粗糙度与哑光漆面质感，还原工业铸钢件的厚重金属质感；操作手柄设置为蓝色喷塑金属材质，添加细微的漆面颗粒质感与边缘磨损细节，提升模型真实感；内部球体采用抛光不锈钢材质参数，设置高反光度与低粗糙度，模拟密封球面的高精度加工表面；密封件部分采用聚四氟乙烯材质参数，调整半哑光的塑料质感与轻微的半透明属性，区分金属与非金属部件的视觉差异。结构设计上完整还原了该款球阀的内螺纹连接端结构，阀体外部的加强筋、螺栓安装凸台、填料压盖的细节都逐一还原，手柄的长度、握持端的扁平结构、与阀杆连接的卡位结构都严格参照实物尺寸绘制，阀杆与阀体的密封填料区域、球体与阀座的配合接触面都做了精细化处理，既保证模型外观的还原度，也可直接用于装配干涉检查、工况运动模拟。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方打亮阀体主体，补光弱化阴影区域的死黑问题，添加环境反射贴图模拟车间环境的金属反射效果，最终呈现的蓝色渲染图清晰展示了球阀的整体外形与结构比例，可用于产品样本制作、安装培训演示、管道系统集成模拟等场景。建模过程中对所有零件的特征参数做了全约束处理，修改对应尺寸参数即可快速衍生同系列不同通径的球阀模型，具备较强的参数化复用性，模型的装配层级清晰，各部件的配合关系符合机械设计规范，无冗余特征、无破面问题，可直接导出为通用三维格式用于不同软件平台的协同工作。
