不锈钢砂芯搅拌罐结构设计方案

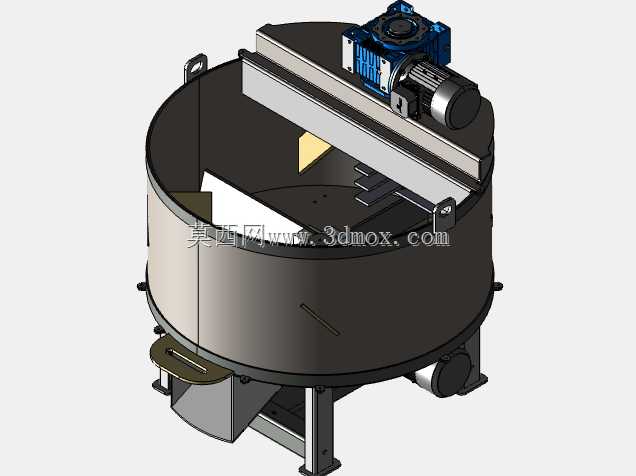

　　在铸造车间的砂处理工段，这类不锈钢罐体结构的搅拌设备是混制芯砂的核心作业单元，区别于普通建筑用搅拌设备，它的作业对象是铸造用硅砂与粘结芯油的混合物料，既要保证干粉湿料的分散均匀度，又要避免搅拌过程中对砂粒粒度造成过度破碎，影响后续砂芯成型后的透气性与强度表现。从实际落地的结构设计来看，罐体整体采用立式圆柱构型，底部做圆弧过渡处理，不存在直角积料死角，这一设计细节是经过多轮现场调试优化的——早期直角底结构在换料清洗时，总会残留结块的旧砂，混入新批次芯砂后会造成砂芯局部强度不均，引发铸造缺陷。

　　搅拌主轴采用居中垂直布置，配套的搅拌叶片做了倾角优化，不是简单的直板焊接结构，每片叶片的迎料面都做了15度的折角，转动时可以带动罐内物料形成上下循环的流场，避免底部砂料沉积、表层芯油浮聚的分层问题。很多初次接触这类设备的设计人员容易忽略刮刀的结构设计，这套方案里的刮刀采用S形曲面构型，并不是紧贴罐壁做刚性固定，而是预留了2mm的可调间隙，一方面在搅拌作业时可以刮除粘附在罐壁上的粘结物料，避免长期结壳影响罐体有效容积，另一方面在批次作业结束后的清洗环节，S形曲面可以引导清洗水流沿罐壁形成完整的冲刷流路，不用人工进入罐内清理积料，大幅降低作业人员的劳动强度。

　　设备的动力输入接口做了标准化法兰设计，没有绑定特定品牌的电机与变速箱，不管是常规的三相异步电机搭配齿轮减速箱，还是需要变频调速的工况搭配伺服减速单元，都可以通过适配法兰直接对接，不需要对罐体端的连接结构做二次修改，适配不同产能规模的车间需求——单批次处理量覆盖50公斤到2000公斤的区间，小容量规格多用于实验室砂型配方调试，大容量规格可以直接对接铸造生产线的连续供砂需求。从安装边界来看，罐体底部设计了三个均布的支脚安装位，支脚与罐体的连接做了加强筋焊接处理，安装面预留了地脚螺栓孔，现场安装时不需要额外做复杂的机架焊接，只要保证安装基础的水平度误差在千分之二以内，就可以避免满负载运行时的设备晃动问题。罐体顶部的进料口做了快开式密封结构，搅拌作业时可以闭合防止芯油挥发与砂尘外溢，加料时可以快速开启，不会影响作业效率；底部的出料口采用蝶阀结构，阀芯做了耐磨处理，混合完成的芯砂可以通过阀门开度控制出料流量，对接下方的输送或者暂存设备。在流场仿真验证阶段，设计团队针对不同填充率的工况做了多轮模拟，当罐体填充率在60%到75%区间时，搅拌叶片与S形刮刀的配合可以在12分钟内完成整批物料的均匀混合，芯油在砂粒表面的包覆率可以达到98%以上，不会出现局部干砂或者油团的问题。

　　很多现场使用反馈里提到，普通搅拌设备混制的芯砂经常出现表层流动性好、底部结块的问题，这套结构通过叶片倾角与刮刀曲面的配合，让罐内不存在流动死区，哪怕是混制高粘度的改性芯油粘结剂，也不会出现物料抱轴的问题。另外罐体采用不锈钢材质，不是出于食品级的需求，而是因为铸造用芯油带有一定的腐蚀性，普通碳钢罐体使用半年左右就会出现内壁锈蚀，锈渣混入芯砂后会造成铸件的夹渣缺陷，不锈钢内壁的光滑度也更好，减少物料粘附的概率，长期使用的维护成本更低。在结构强度校核方面，罐体侧壁的厚度根据容积规格做了匹配设计，50公斤小规格采用3mm厚不锈钢板卷制焊接，2000公斤大规格采用8mm厚板材，同时在罐体外部做了环形加强筋，满负载启动时不会出现罐体侧壁变形的问题。搅拌主轴的密封采用组合式密封结构，既可以防止罐内的砂尘进入轴承部位造成磨损，也可以避免润滑脂泄漏混入芯砂，影响砂芯的成型质量。
