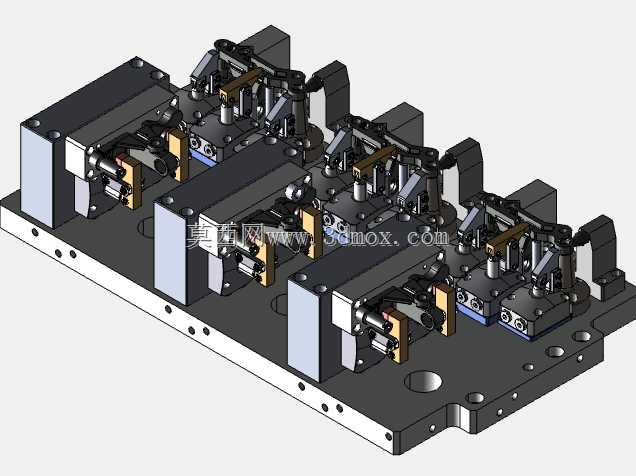

立式加工中心液压旋转夹紧工装夹具

　　在立式加工中心批量零件加工场景中，夹具的定位精度、夹紧可靠性与换型效率直接决定整线产能与零件加工一致性，这套适配VMC设备的液压夹紧旋转夹具，正是针对多面加工工序中频繁人工翻面、装夹找正时间占比过高的痛点开发的结构方案。从实际产线应用来看，这类夹具多用于中小型结构件、阀块类零件的铣削、钻镗工序，加工过程中无需人工拆卸工件即可通过内置旋转机构完成分度回转，配合液压系统提供的恒定夹紧力，能有效规避手动夹紧时力值不均导致的工件变形、加工振刀问题，同时将单工序装夹辅助时间压缩七成以上，适配中小批量柔性生产的换型需求。

　　整套夹具的设计逻辑围绕加工边界与受力闭环展开，底座部分采用整体式铸铁结构，安装孔位完全匹配常规VMC设备的T型槽间距，安装时无需额外制作过渡垫板，直接通过T型螺栓即可完成与机床工作台的刚性连接，底座底面的平面度公差控制在0.02mm以内，保证夹具安装后与机床主轴的垂直度基准。旋转承载部分采用交叉滚子轴承作为回转支撑，径向与轴向承载能力均衡，可承受加工过程中铣刀切入时的交变切削力，回转分度精度控制在±0.01mm范围内，满足多数零件的孔系位置度加工要求，回转驱动采用内置液压马达配合棘轮锁紧机构，分度到位后自动机械锁止，避免加工过程中回转间隙导致的尺寸漂移。

　　夹紧单元采用杠杆式液压压头结构，压头行程根据常见加工零件的装夹高度预留足够余量，夹紧点位置避开刀具走刀路径，设计阶段通过运动仿真模拟了全行程范围内的刀具与夹具干涉情况，确保在零件四面加工时，压头与主轴、刀柄不会发生碰撞。液压油路全部内置在夹具体内部，无外露油管，既避免加工过程中切屑刮蹭油管导致的漏油故障，也减少了切屑堆积在管路缝隙的清理难度，油路压力可通过机床配套的液压站无级调节，针对铝件、钢件等不同材质零件的夹紧需求，可灵活调整夹紧力大小，避免薄壁零件装夹变形。

　　夹具的定位基准面采用可更换的硬质合金镶块，长期使用磨损后可单独更换镶块，无需整体返修夹具体，降低后期维护成本。定位销采用浮动式设计，工件吊装放置时可自动导正，避免刚性定位销与工件定位孔硬碰硬导致的销子弯折、孔口刮伤问题。旋转部分的密封结构采用双唇形密封圈，可阻挡加工过程中的切削液、细切屑进入回转轴承内部，延长夹具的无故障运行周期，日常维护仅需定期通过预留的注油孔补充润滑脂即可，无需频繁拆解保养。

　　从安装边界来看，整套夹具的回转直径控制在常规VMC设备的工作台行程范围内，安装后不会超出机床的软限位设定，夹具总高度经过核算，保证装夹最大高度工件时，主轴刀柄仍有足够的安全行程距离，不会出现主轴撞机风险。夹紧状态下的受力点全部落在夹具底座的支撑筋正上方，切削力可直接通过夹具体传递到机床工作台，不会形成额外的颠覆力矩，保证重切削工况下的夹具稳定性。针对不同零件的装夹需求，夹具体上预留了通用的T型槽与螺纹孔位，可快速更换定制的定位块与压头，适配同系列不同规格零件的加工，无需重新制作整套夹具，提升工装的复用率，降低生产端的工装投入成本。
