户外多功能折叠式金属烧烤炉结构设计

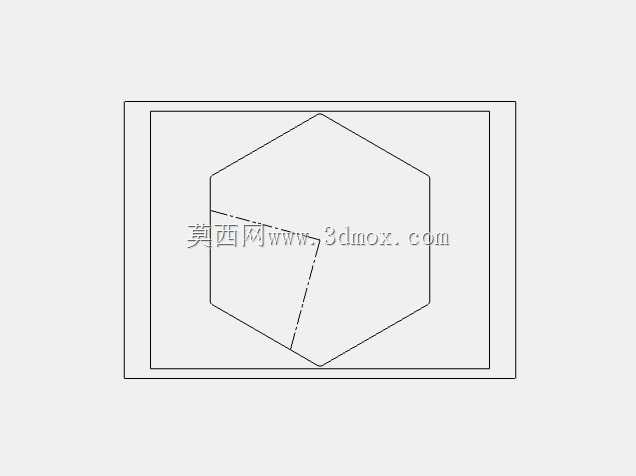

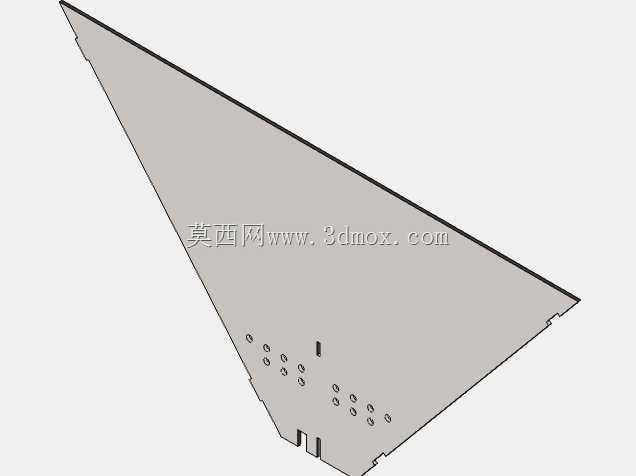

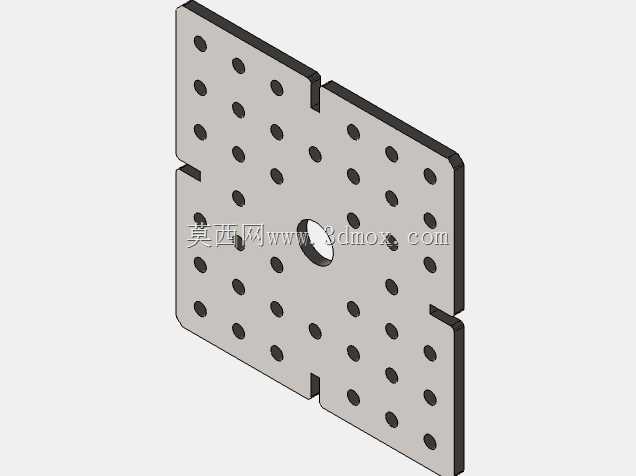

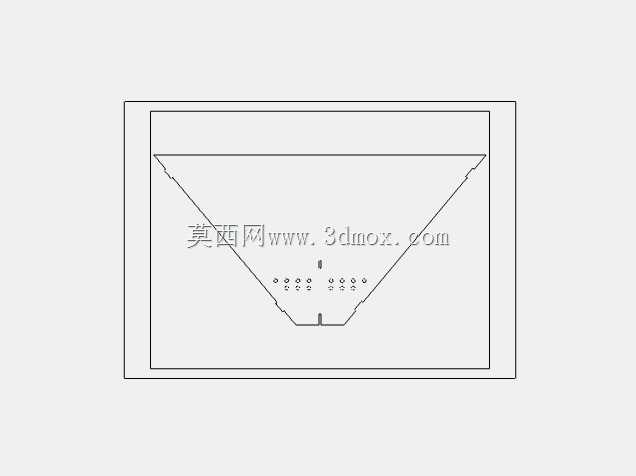

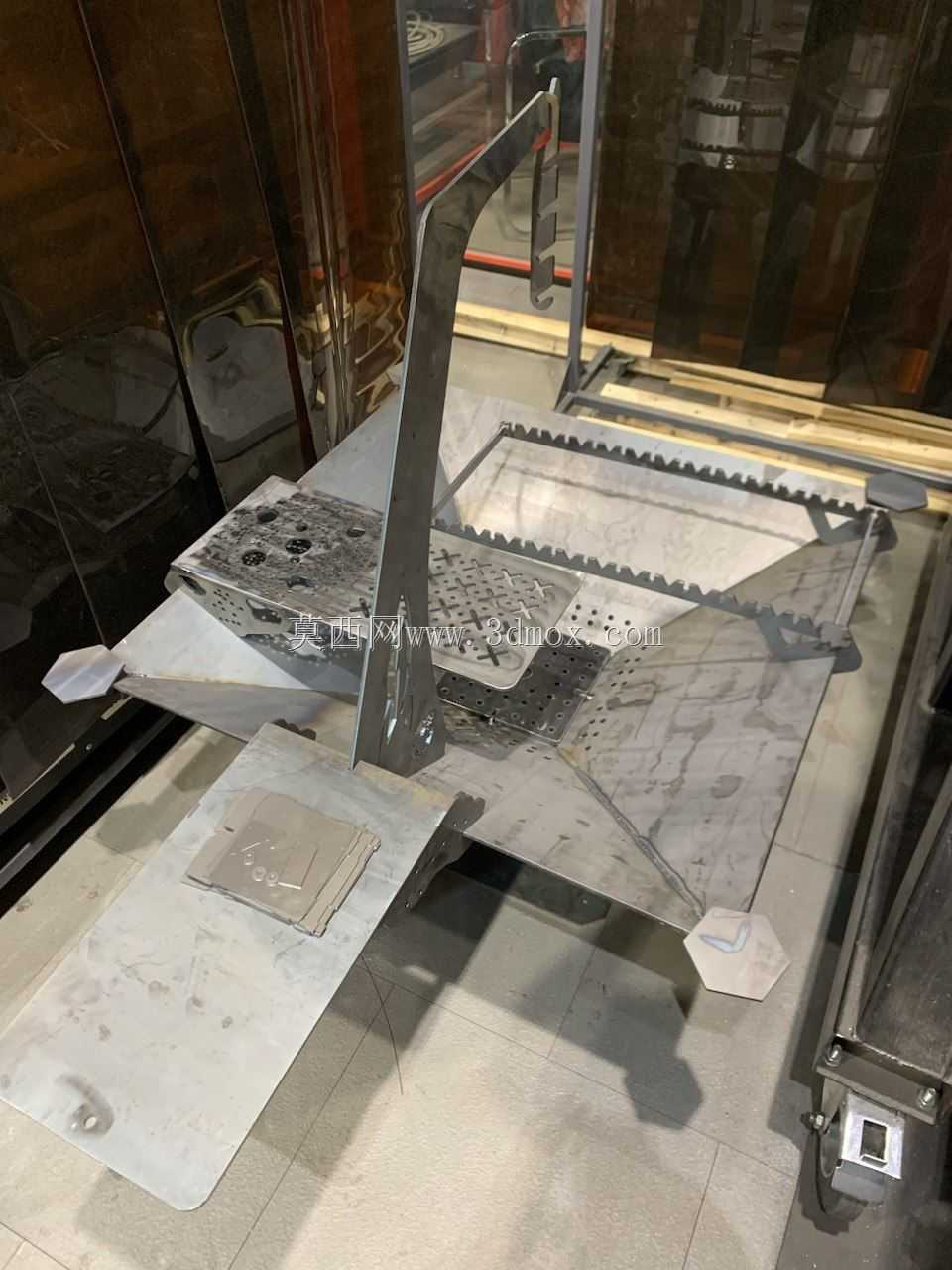

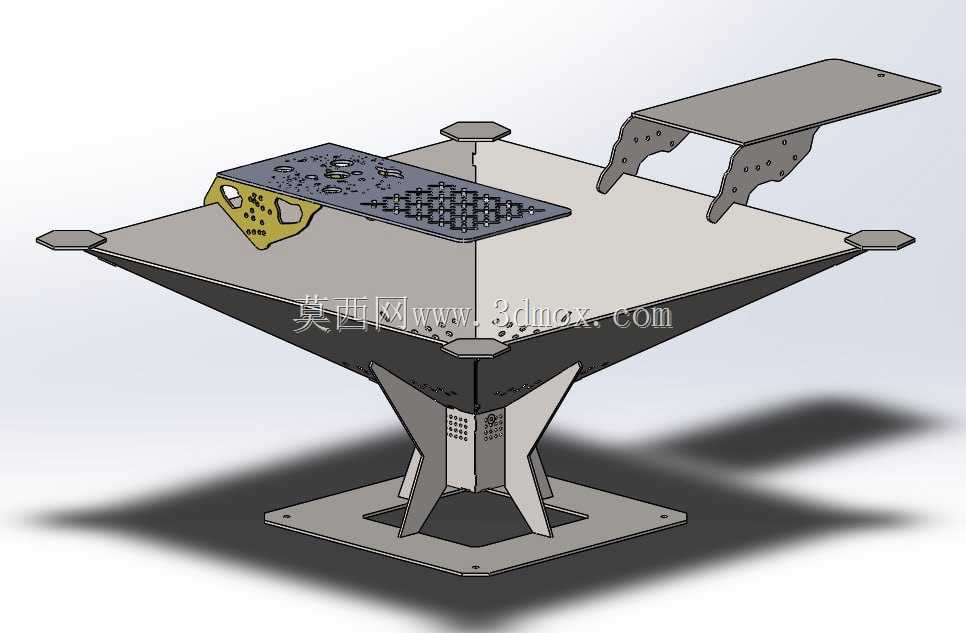

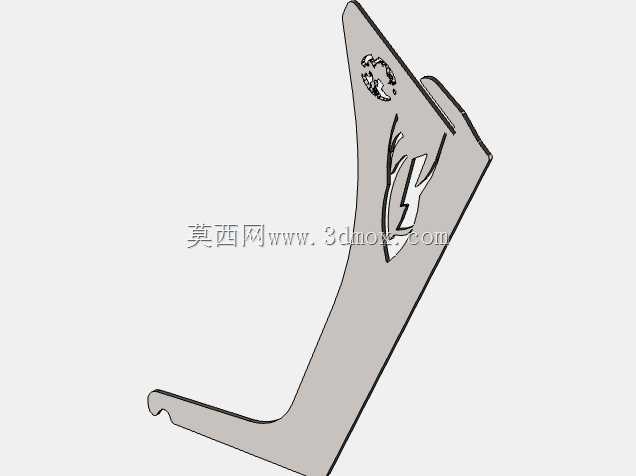

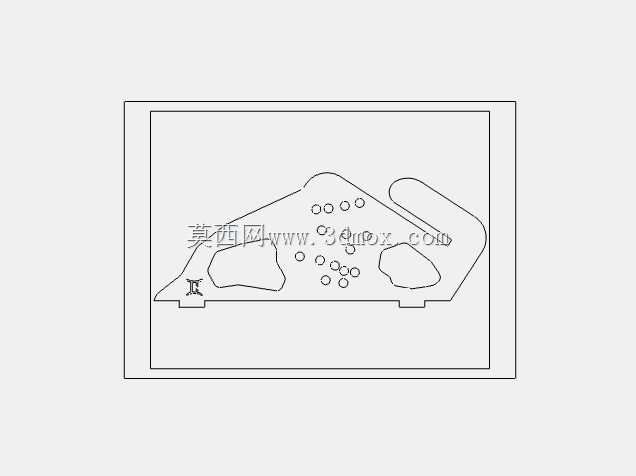

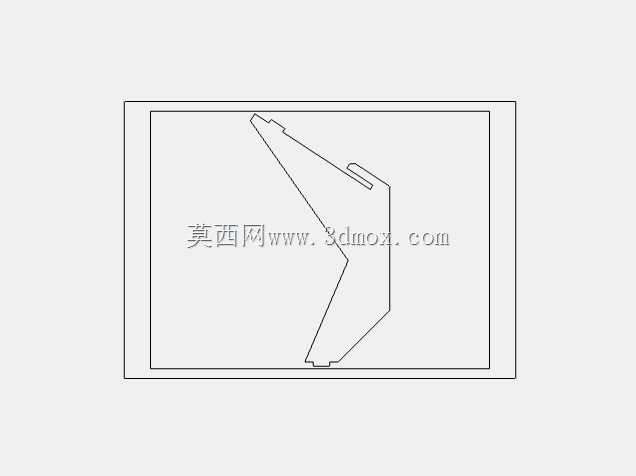

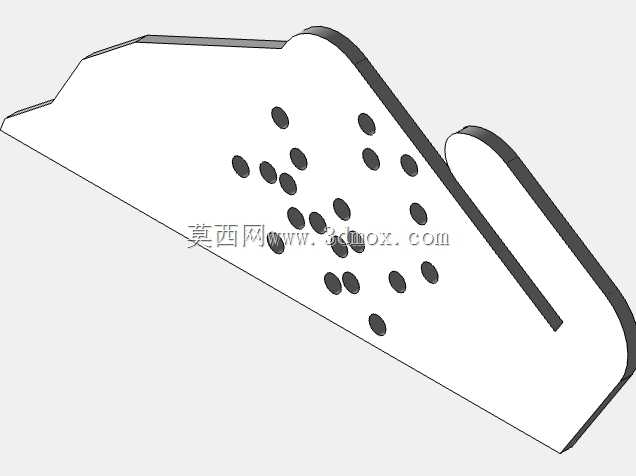

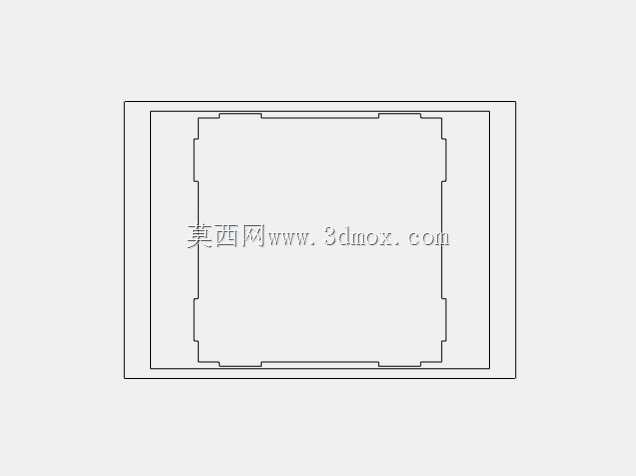

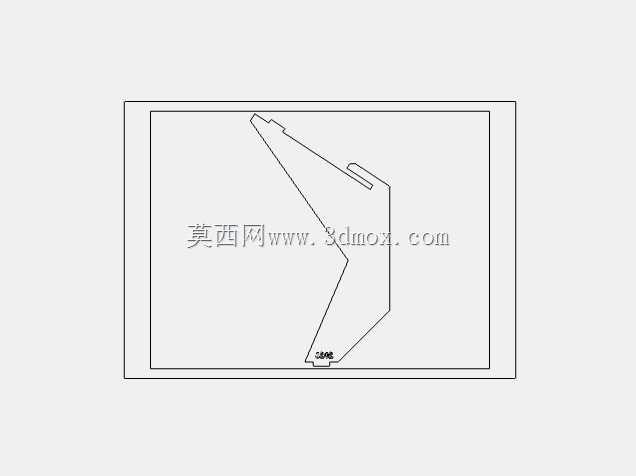

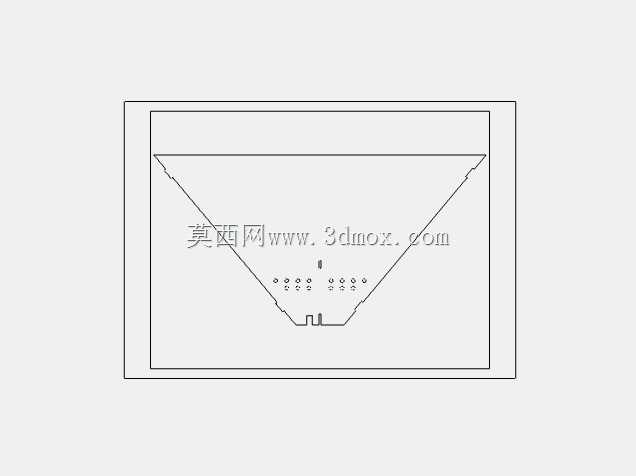

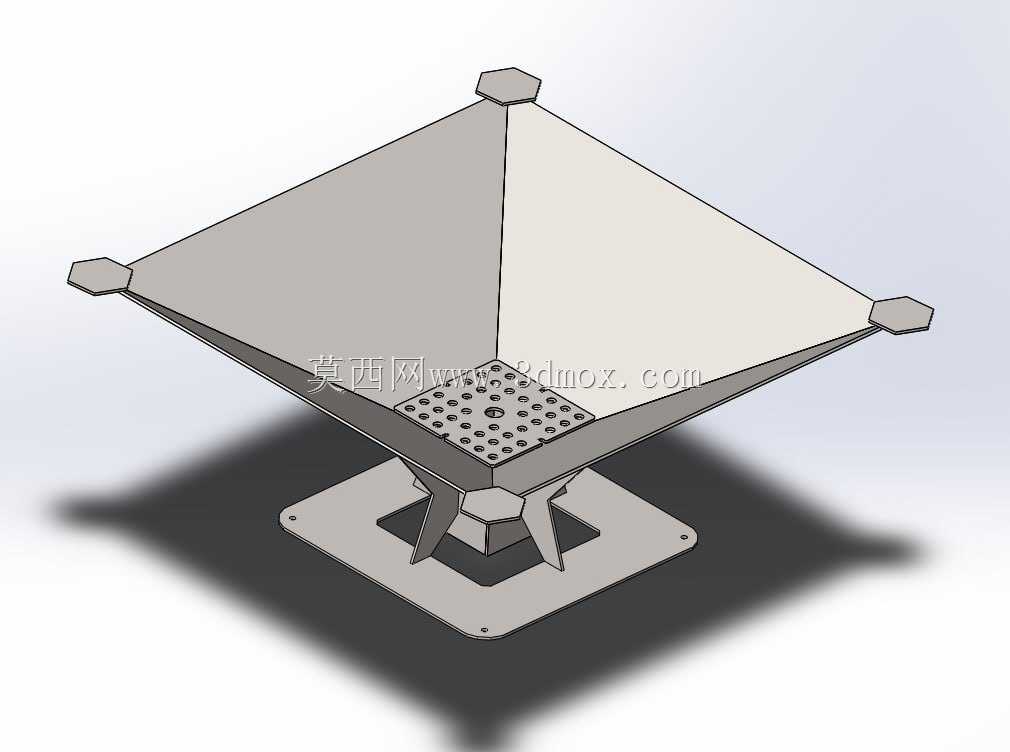

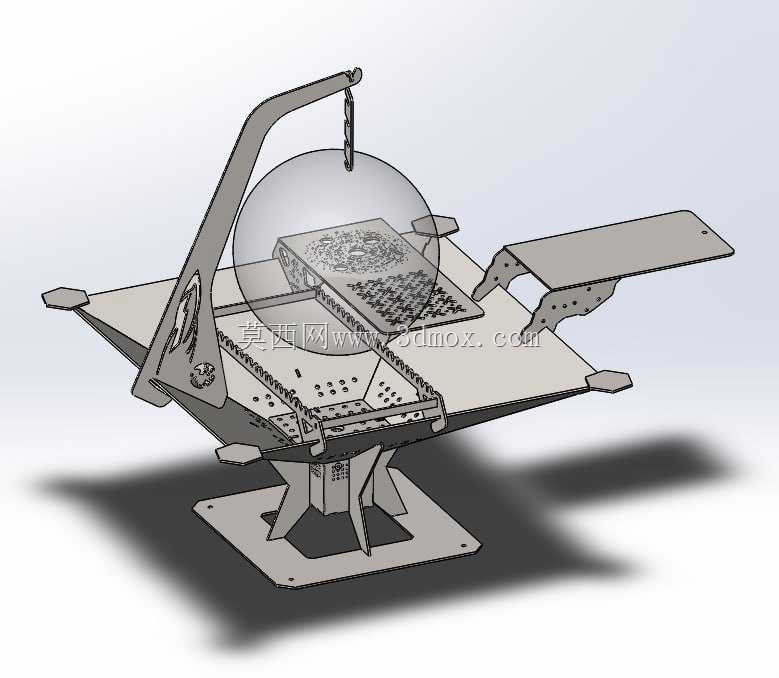

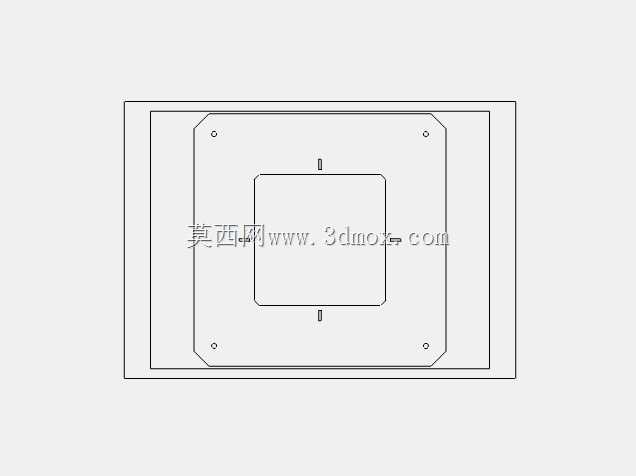

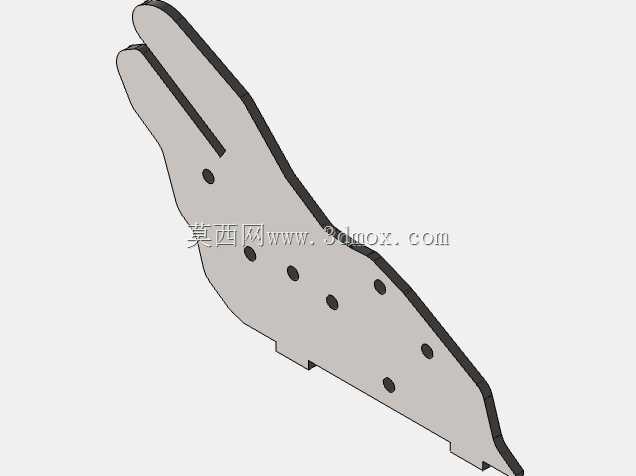

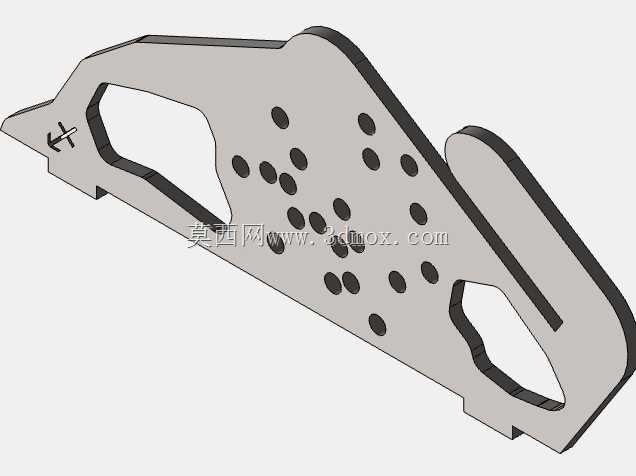

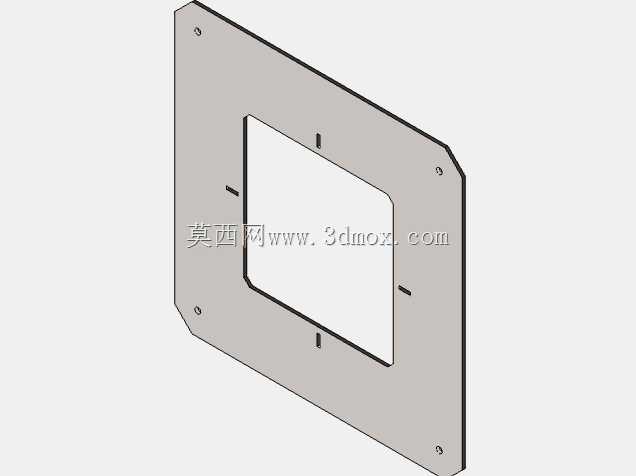

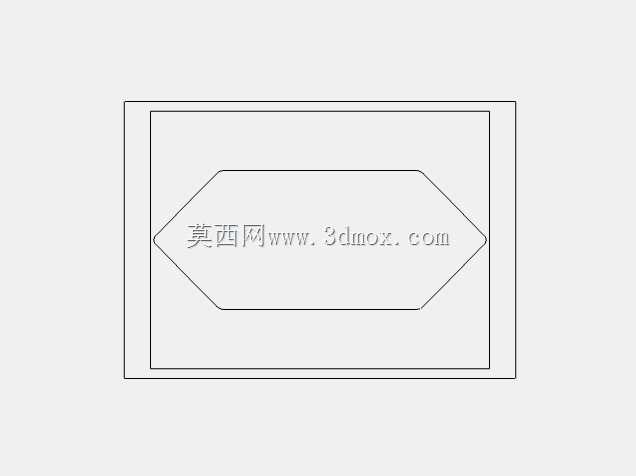

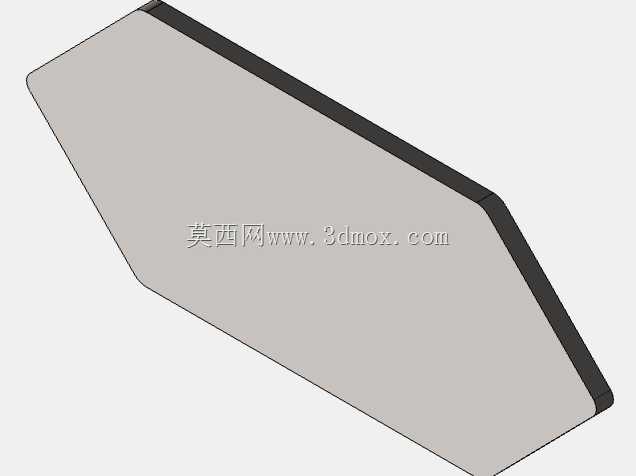

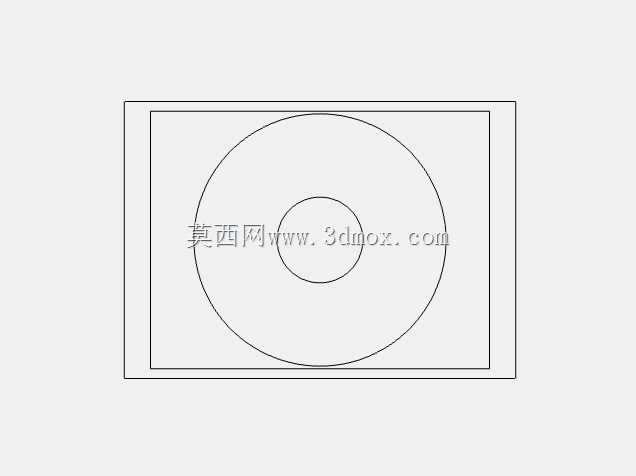

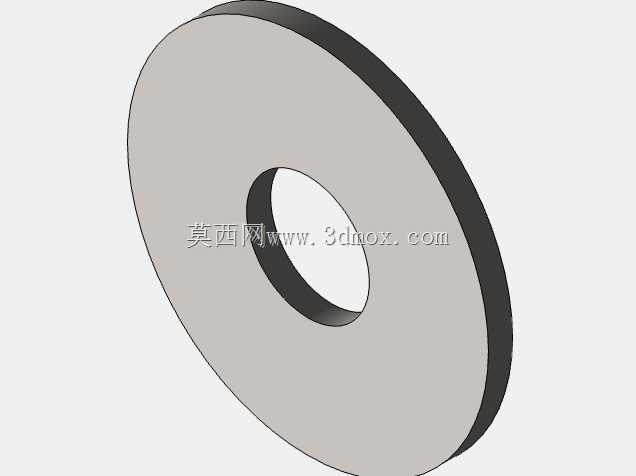

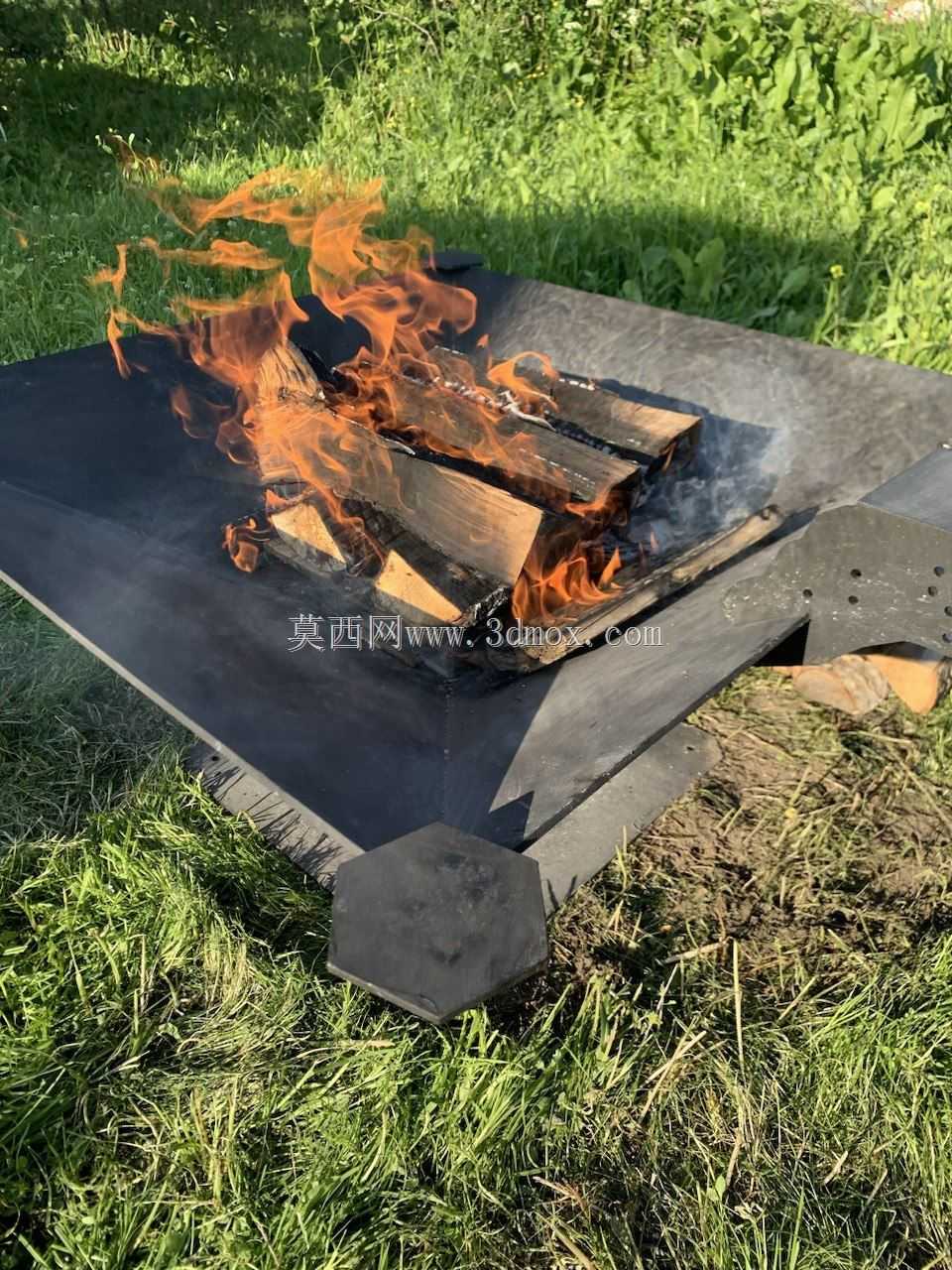

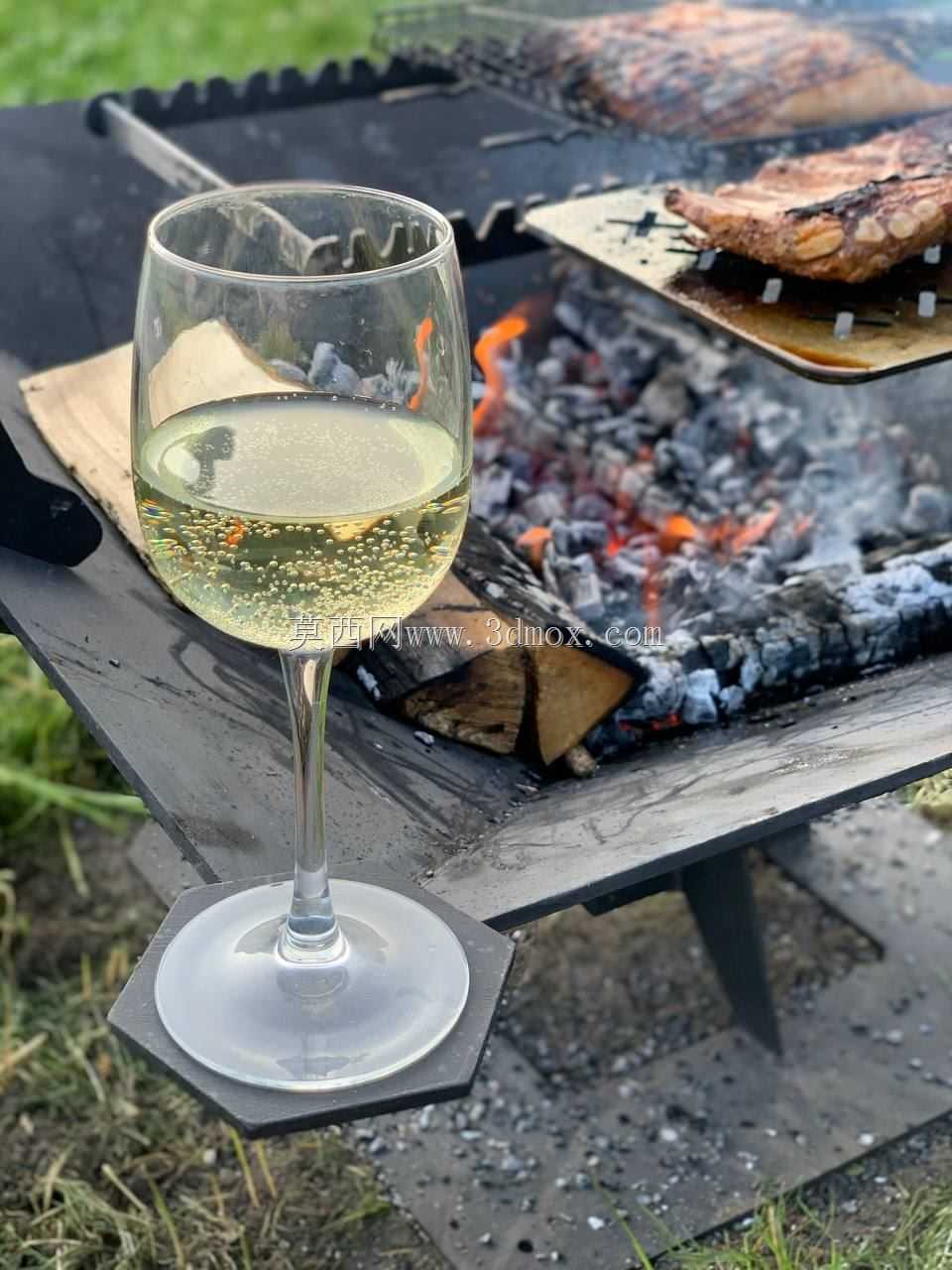

　　这款户外烧烤设备的结构设计完全围绕野外露营、庭院聚餐的实际使用场景展开，区别于市面常见的薄皮冲压简易烤架，整体采用厚钢板激光下料后折弯焊接成型，核心承重部位选用3-5mm厚度钢板，在保证整体结构刚性的同时，兼顾了户外携带的拆装便利性。从实际使用逻辑出发，设备主体采用中心立柱支撑的方形台面布局，底座为方形安装板，预留四个固定孔位，既可以直接放置在平整地面使用，也可以通过膨胀螺栓固定在硬质铺装的庭院露台，避免使用过程中受外力碰撞发生侧翻，底座与上部炉体之间采用多片三角加强筋连接，分散满负载状态下的承重应力，即使炉面铺满食材、加上悬挂吊锅的总重量，也不会出现支撑结构变形的问题。

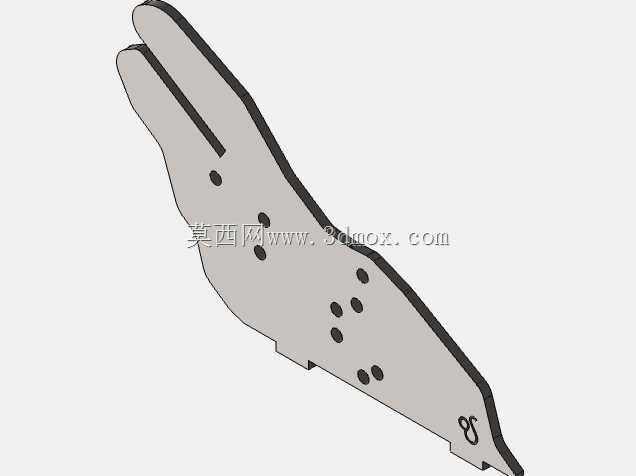

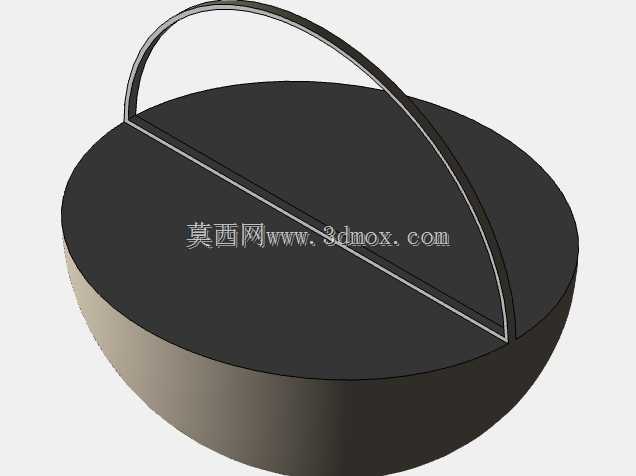

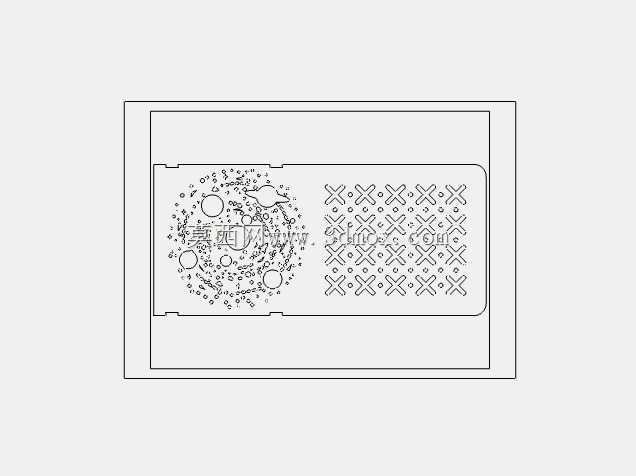

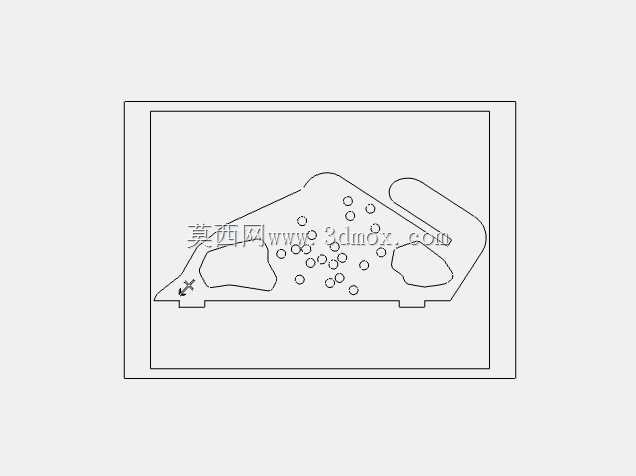

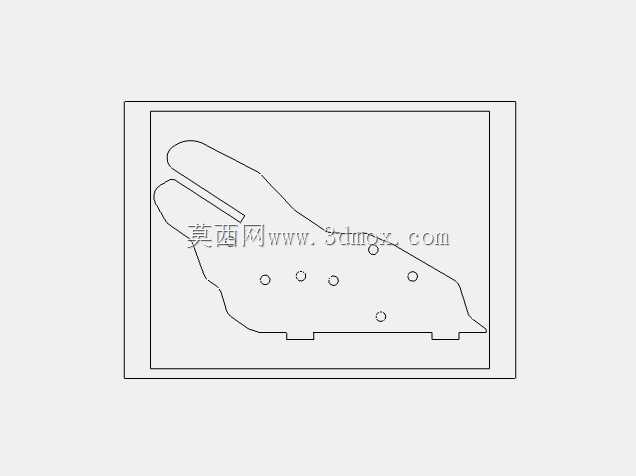

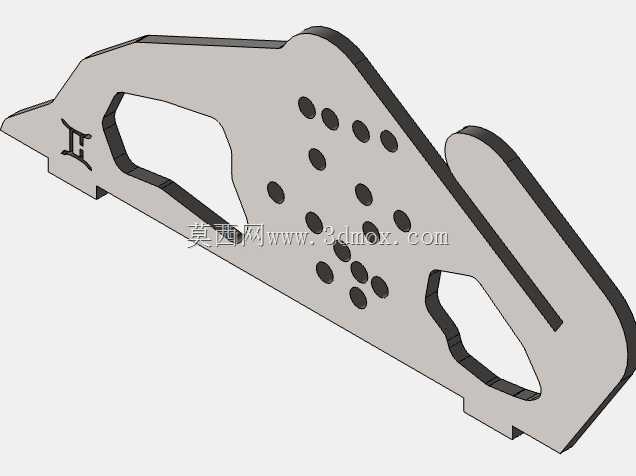

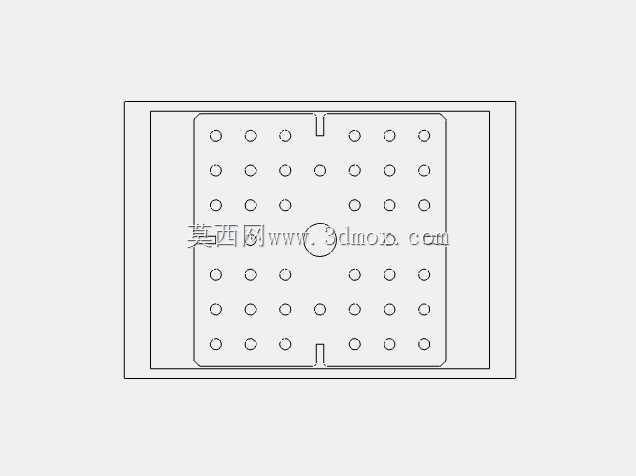

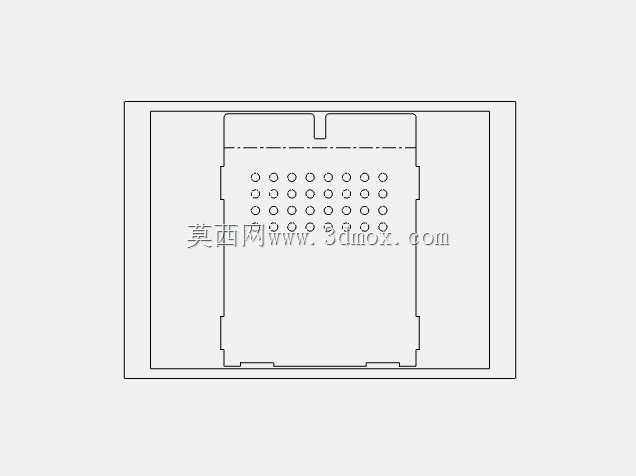

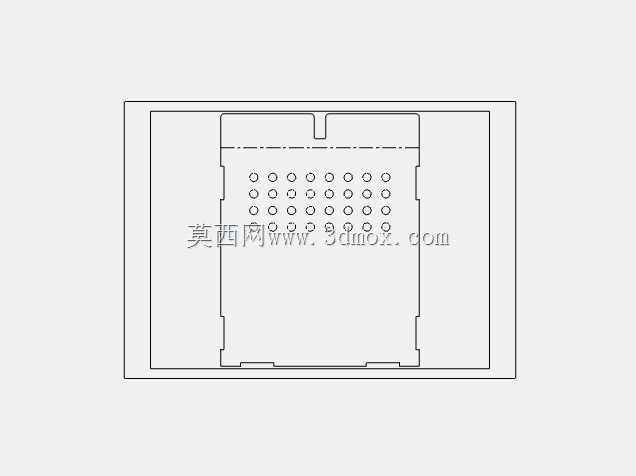

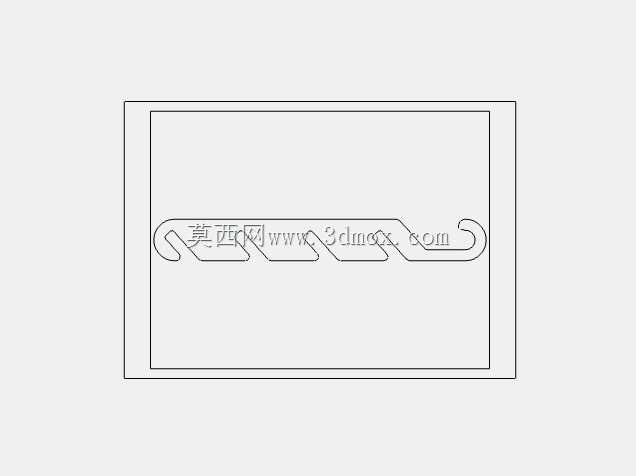

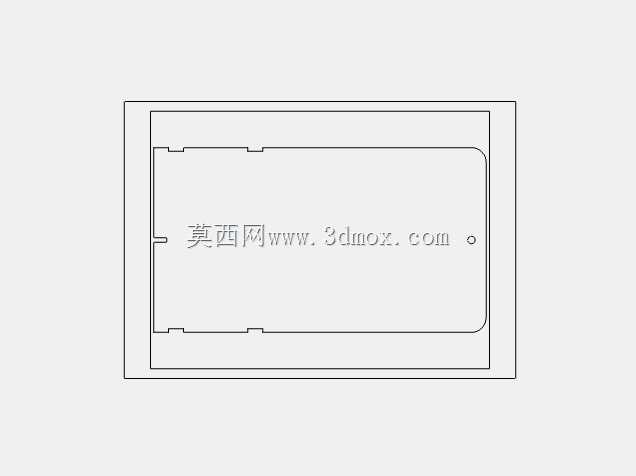

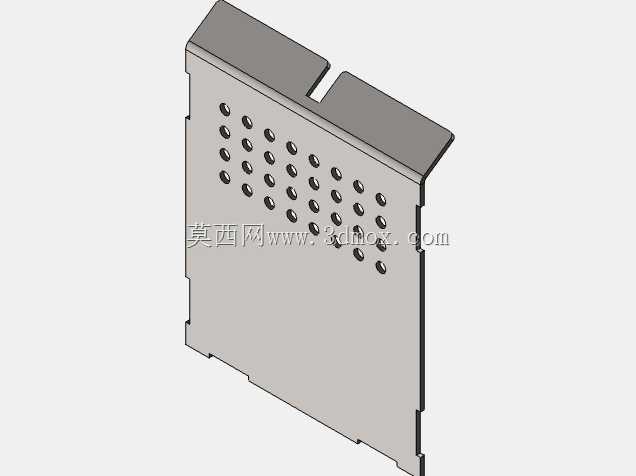

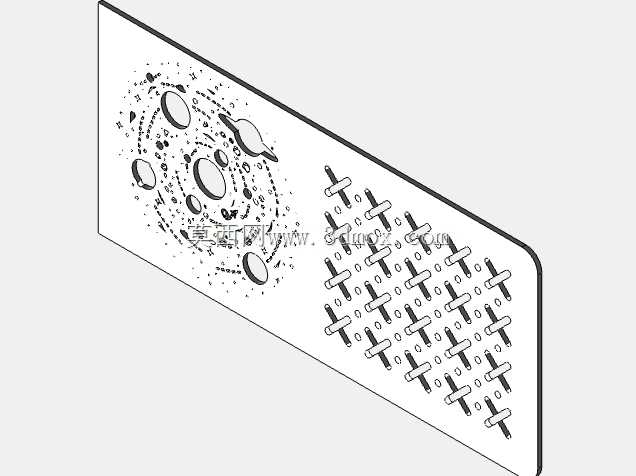

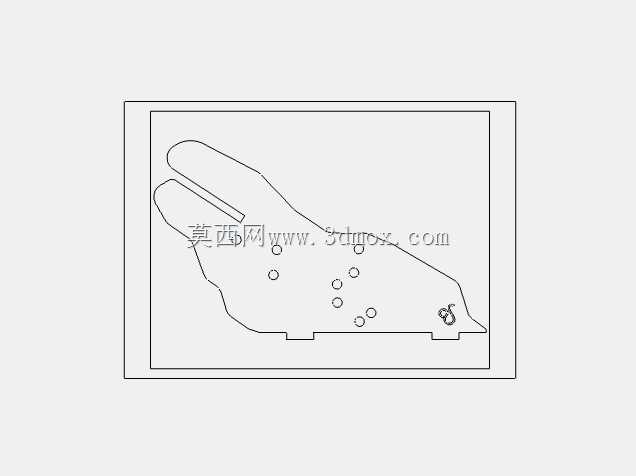

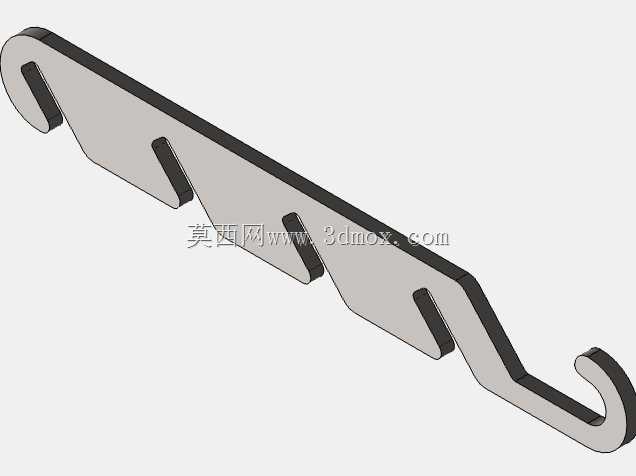

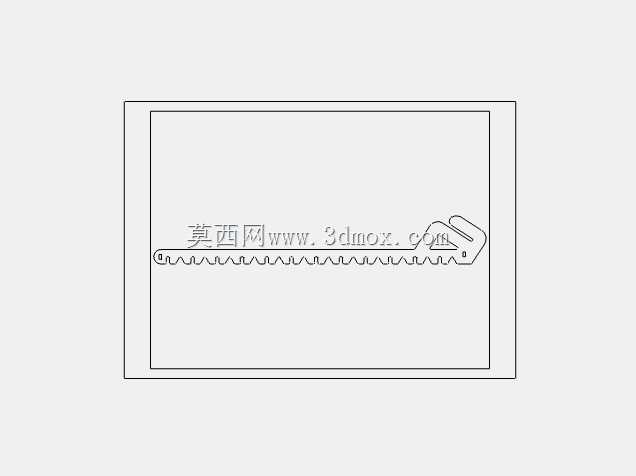

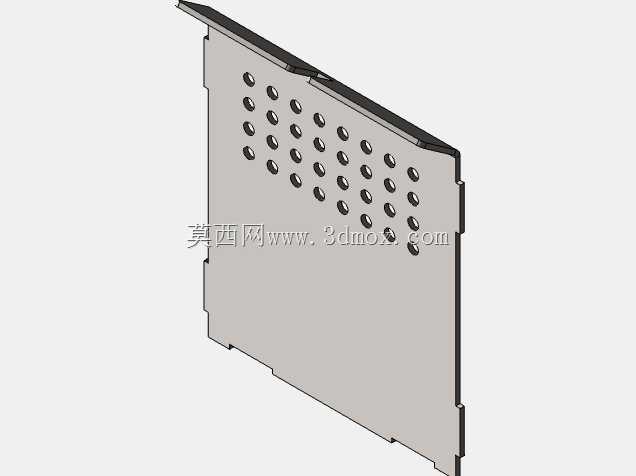

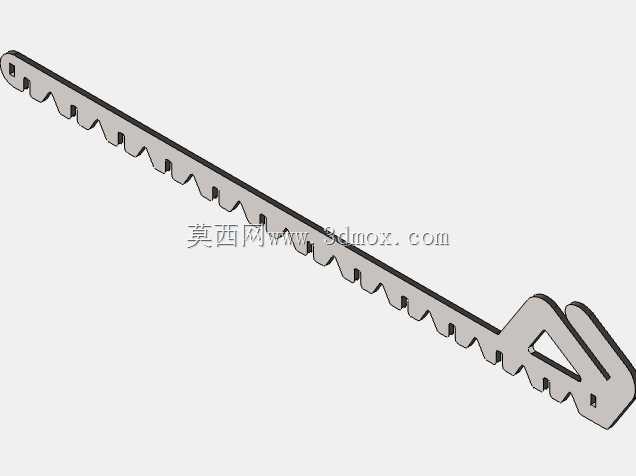

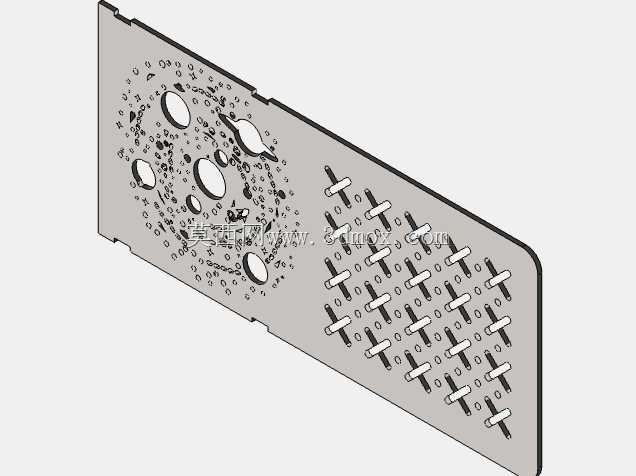

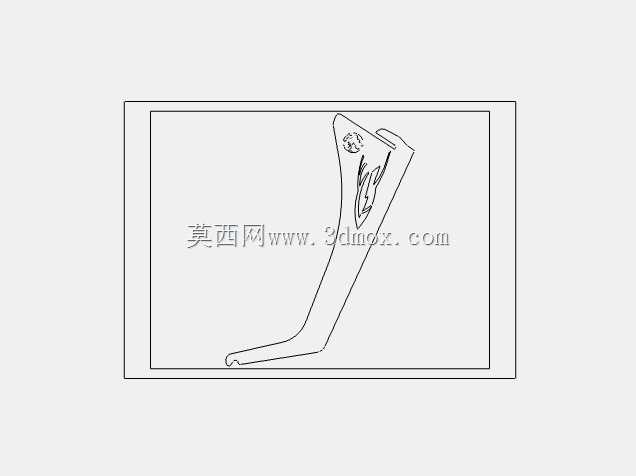

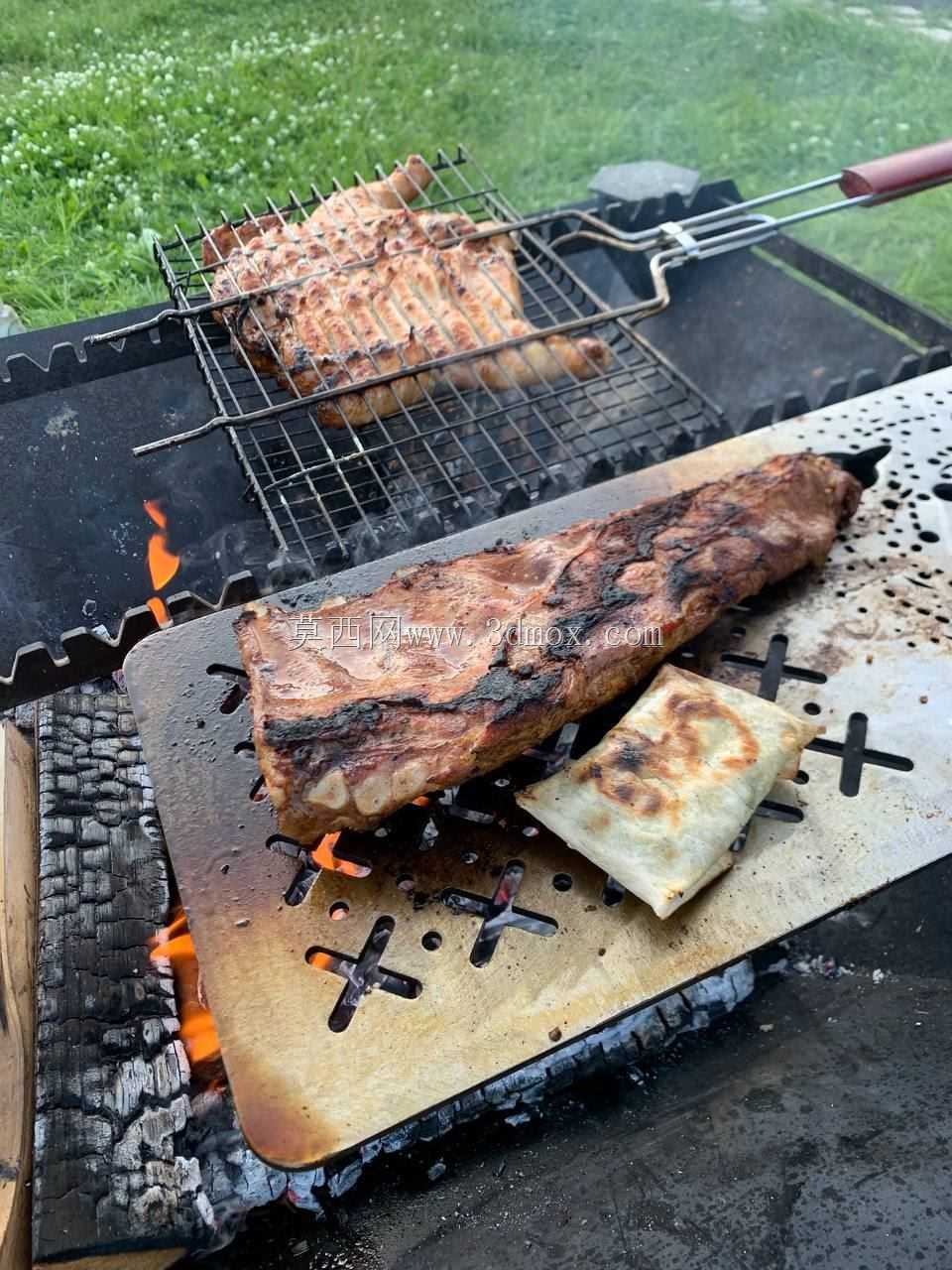

　　炉体核心的炭槽区域做了下沉式设计，炭槽底板密布通风孔，既可以保证木炭燃烧时的氧气供给，让炭块充分燃烧减少黑烟产生，也能让燃烧后的炭灰自然落入下方的接灰腔，接灰结构做了抽拉式简化设计，使用后可以直接抽出清理炭灰，不需要翻转整个炉体，日常维护的操作难度大幅降低。炉体两侧设置了可翻折的置物台，采用带定位孔的铰接结构，展开后可以放置调料盘、待烤食材、烧烤工具，翻折后可以贴合炉体侧面收纳，减少整体收纳体积，置物台表面同样做了密集冲孔，既可以减轻结构自重，也能避免台面积油积灰。炉体一侧设置了向上延伸的悬臂吊结构，悬臂顶端预留挂孔，可以搭配吊链悬挂球形吊锅、烧水壶，在烧烤的同时实现炖煮、烧水功能，拓展了单台设备的户外烹饪场景，悬臂与炉体主体之间做了加强筋焊接，悬挂10kg以内的容器不会出现悬臂下弯变形的问题。设计过程中充分考虑了钣金加工的工艺可行性，所有板材零件的下料文件都适配激光切割的加工公差，折弯边预留了足够的折弯半径，避免厚板折弯时出现开裂问题，所有焊接位置都做了内应力释放的结构预留，焊接后不会因为热变形导致整体装配错位。

　　从安装边界来看，设备完全展开状态下，横向总宽度包含两侧置物台约1.2米，纵向深度约0.8米，悬臂顶端距离地面高度约1.1米，收纳状态下拆除两侧置物台后，主体结构尺寸约0.6米见方，可以轻松放入家用车的后备箱，适配自驾露营、近郊出游的携带需求。针对户外使用的耐候性需求，整体结构采用普通碳钢材质加工成型，用户后期可以自行做高温喷塑或者防锈漆处理，即使长期放置在户外庭院，也能抵御雨水侵蚀带来的锈蚀问题。炭槽与炉体主体之间做了隔热间隙设计，避免木炭燃烧的高温直接传导到炉体外侧的置物台和支撑结构，使用者在拿取台面上的物品时不会被高温烫伤，同时也减少了高温对地面的炙烤，即使在草坪上使用，也不会因为高温烤坏草皮。

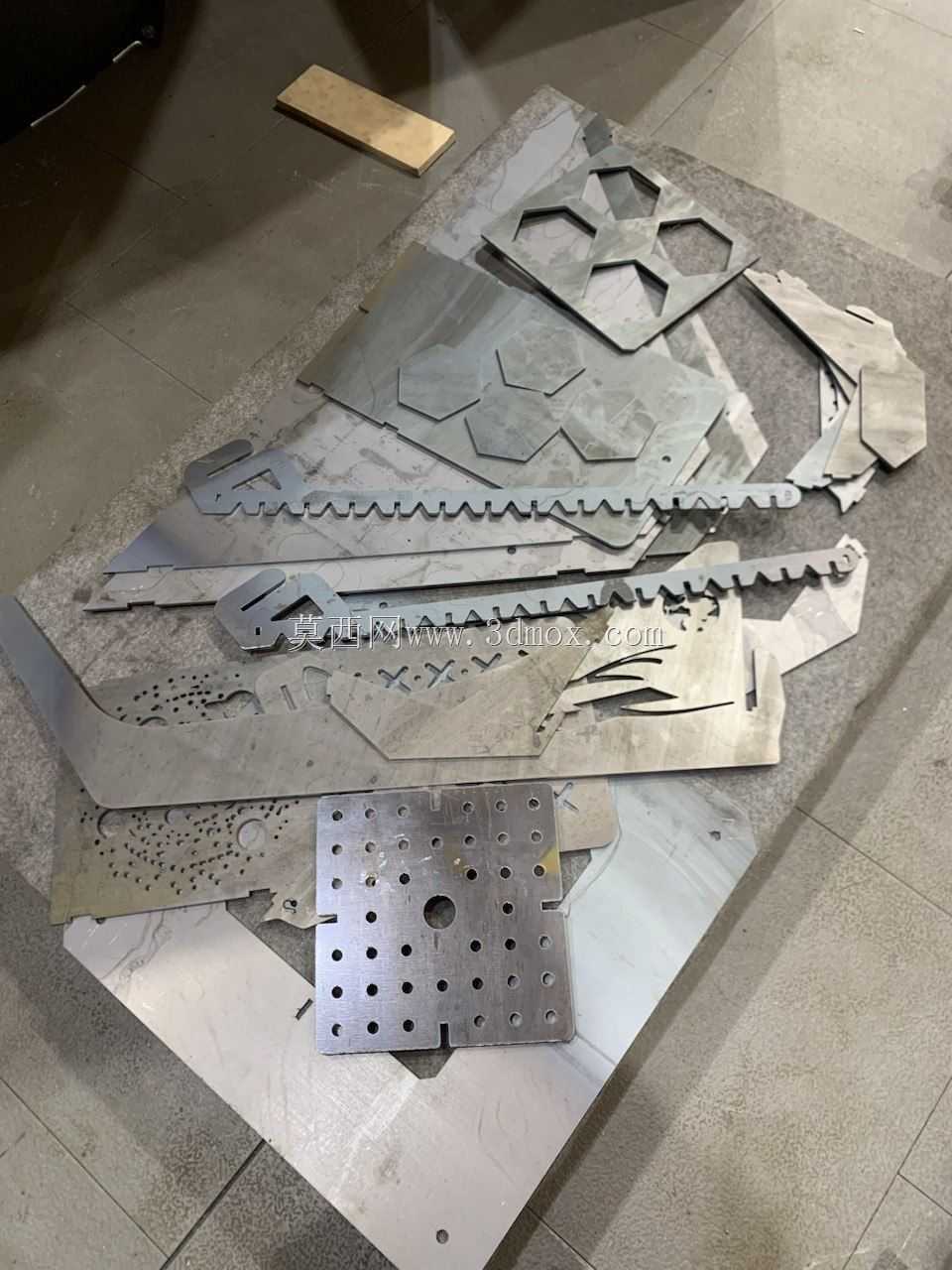

　　在结构简化设计上，接灰腔部分取消了复杂的盖板和弹簧结构，用户可以根据自身使用需求选择是否加装额外的密封盖板，基础版本的结构已经完全满足日常烧烤的接灰需求，减少不必要的零件可以降低加工成本，也减少了后期使用过程中易损件的更换需求。所有板材零件的尺寸都做了套裁优化，加工时可以最大化利用标准尺寸的钢板原材料，减少边角料的浪费，降低整体加工成本，对于个人DIY制作者来说，只需要一台激光切割机和普通的折弯、焊接设备，就可以完成整台设备的加工制作，不需要特殊的定制模具，加工门槛较低。
