史丹利18毫米平凿带包装支架结构

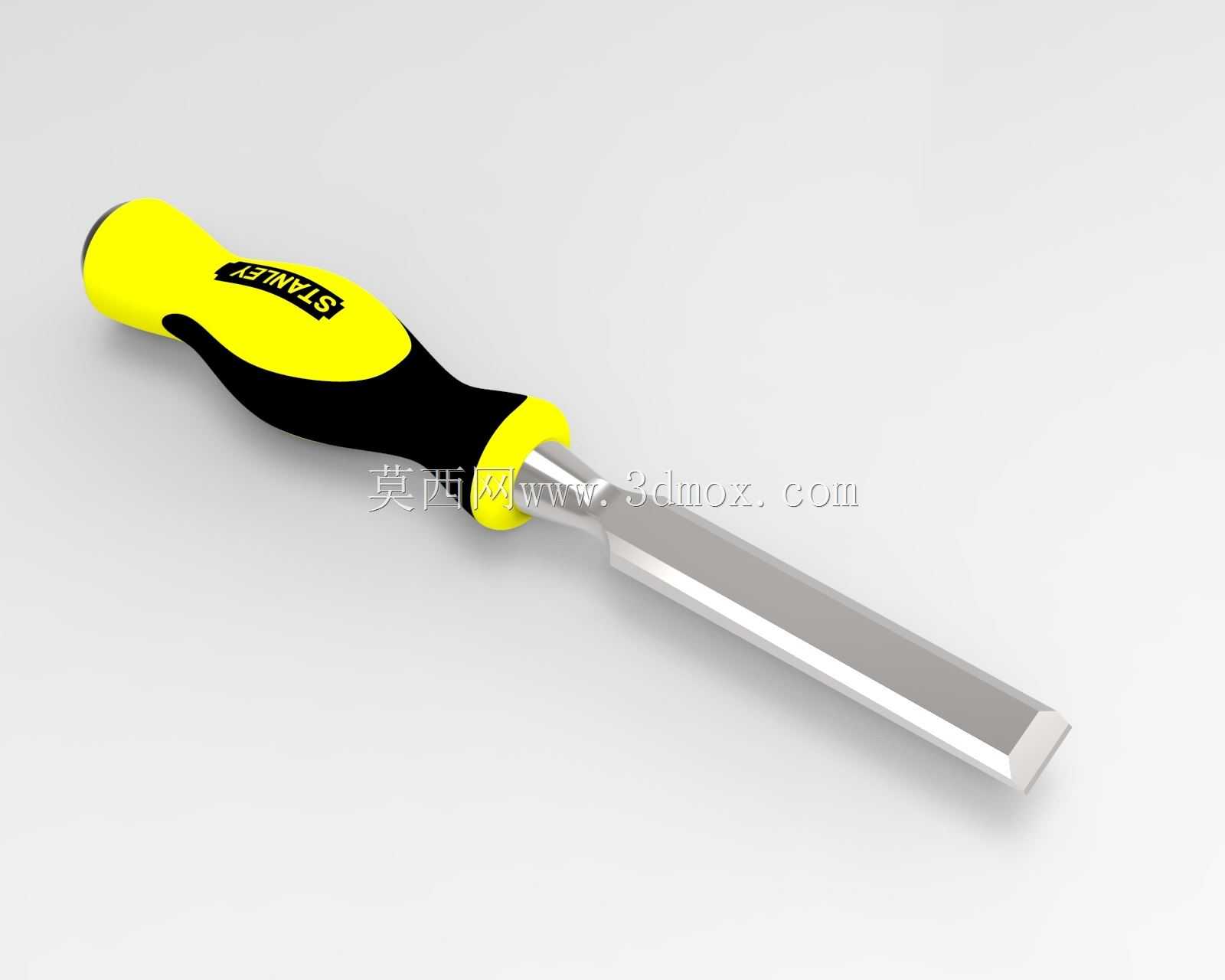

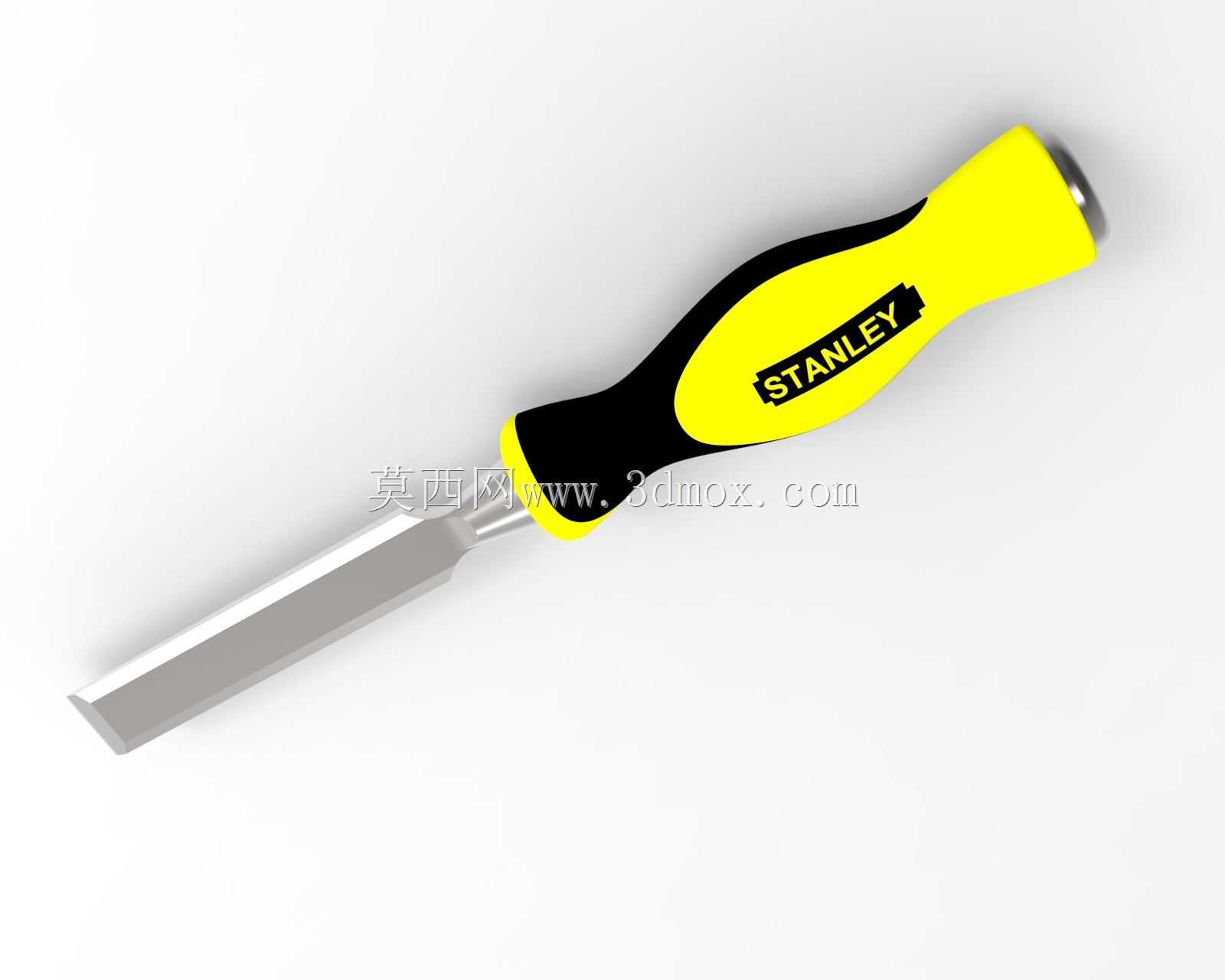

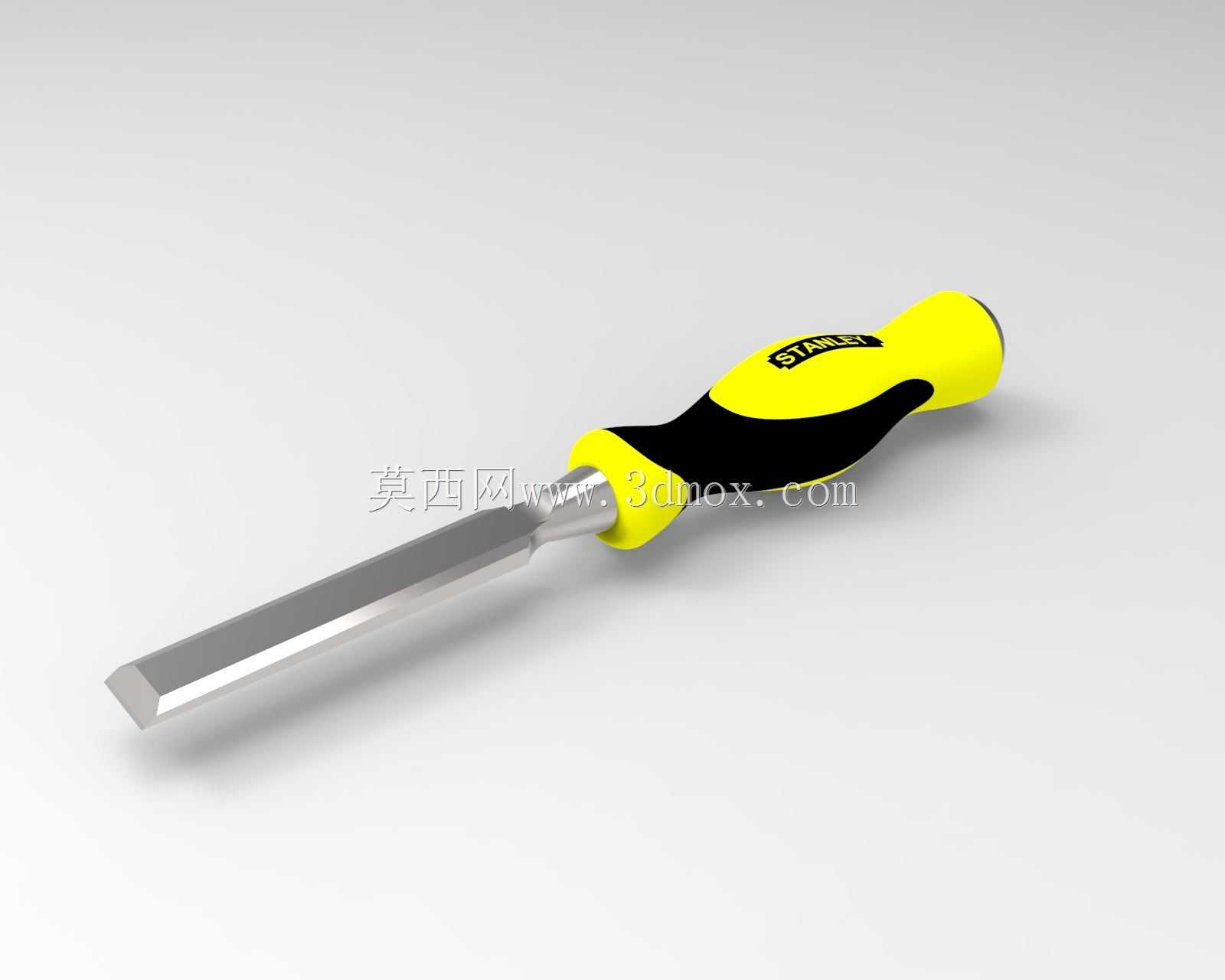

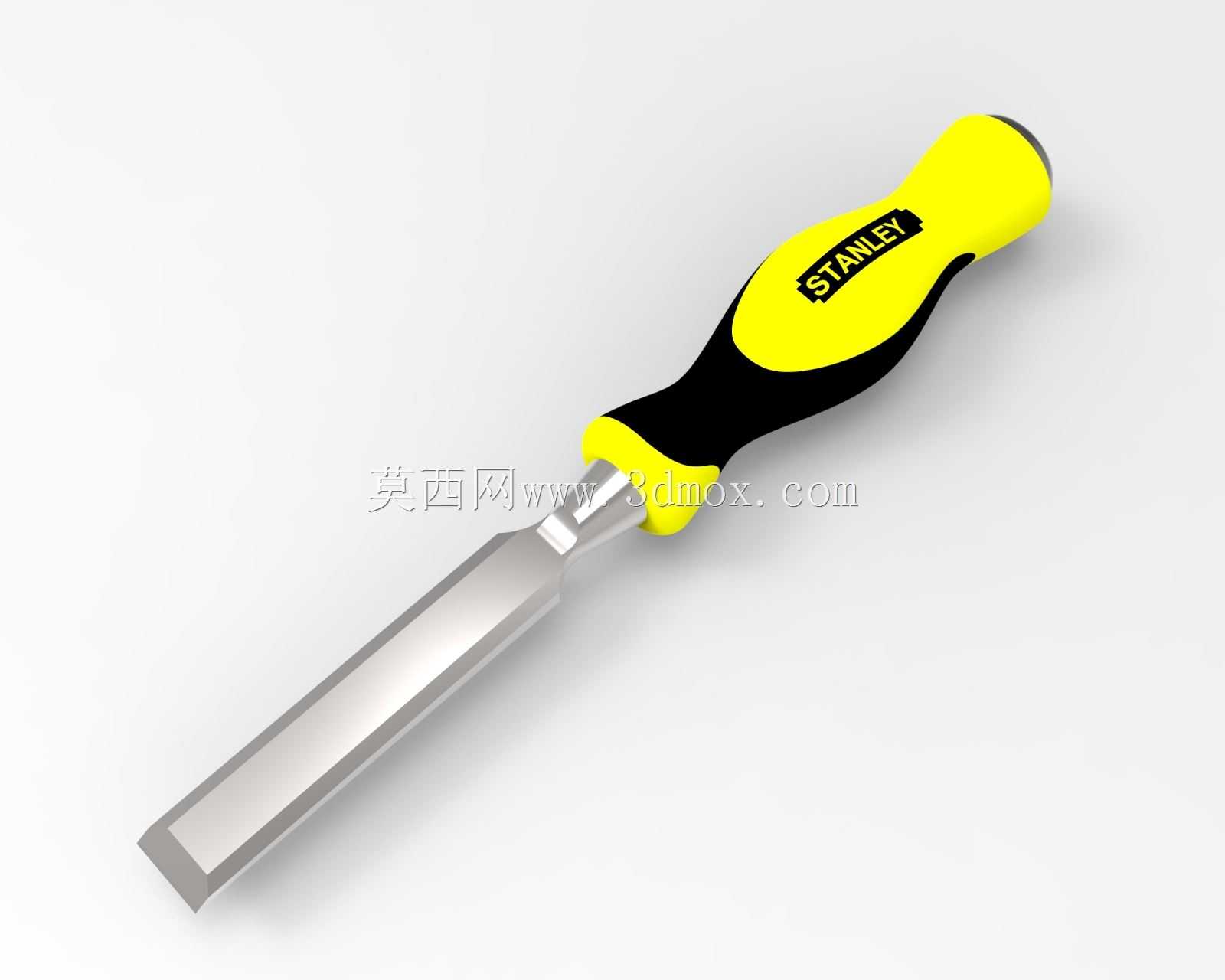

　　这款平凿的三维结构完整还原了实物的装配关系，包含凿身本体、双色注塑手柄以及配套的悬挂式包装支架三个核心部分，建模过程中严格参照实物的人机工程尺寸与装配公差要求，每一处配合面都做了对应的间隙预留，完全符合实际生产中的装配逻辑。从实际应用场景来看，这类18毫米宽度的平凿主要面向木工开槽、榫眼修边、金属毛刺剔除、装配作业中的多余材料清理等工况，在设备维保、木工作业、五金装配、家装施工等场景都有高频使用需求，刃口宽度18毫米的规格属于通用型尺寸，既可以应对小范围的精细修凿，也能承担一定深度的开槽作业，适配多数常规手动凿削的作业需求。

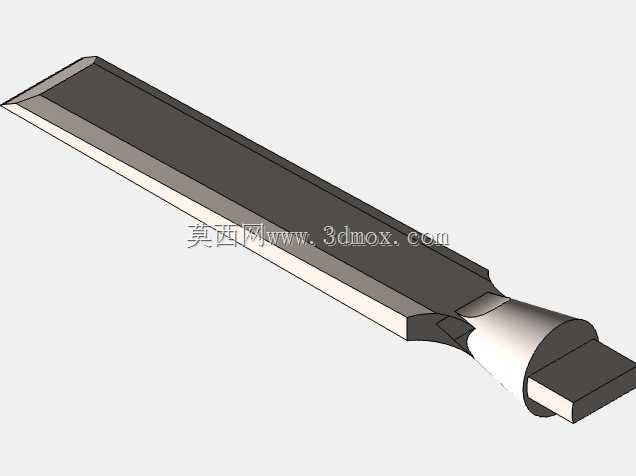

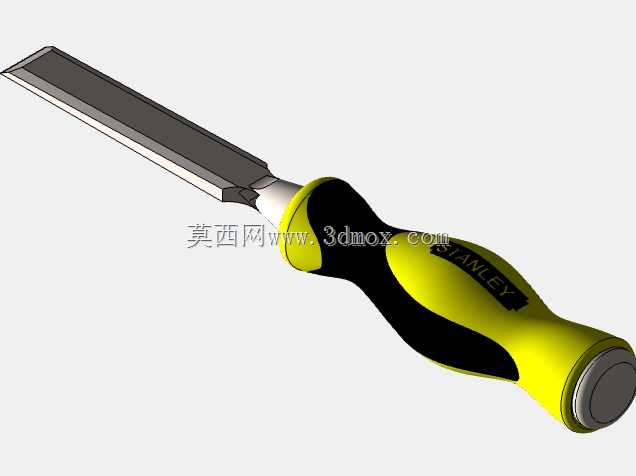

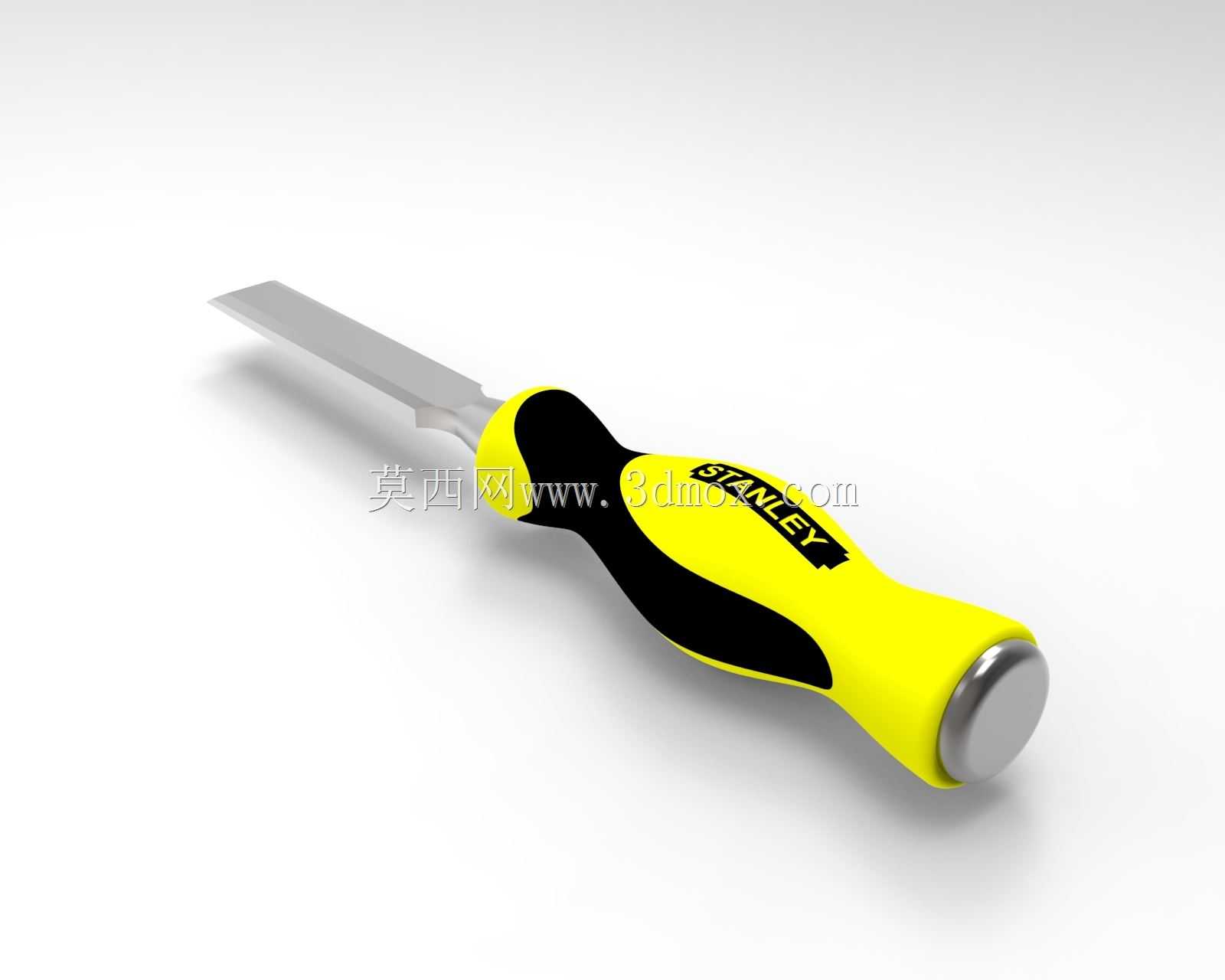

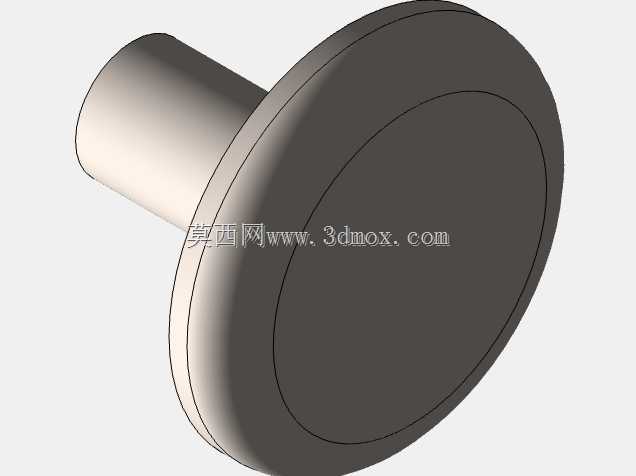

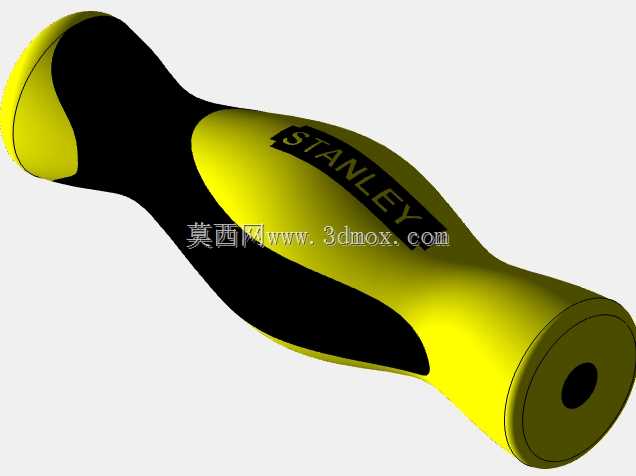

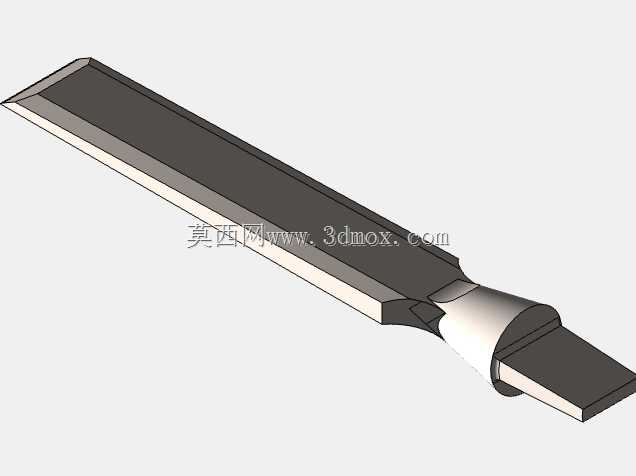

　　设计层面上，手柄部分采用双色注塑结构，内层为高刚性的工程塑料基材，直接与凿身的尾端做过盈压装配合，压装段做了滚花防滑结构，避免使用过程中凿身与手柄出现相对转动甚至脱出的风险；外层为软质TPR包覆层，表面做了符合手指握持弧度的凹凸纹理，握持区域的直径控制在32毫米左右，刚好适配成年男性的手掌握持尺寸，长时间握持作业时能有效降低手部疲劳，同时软质层可以缓冲凿削过程中传递到手掌的反冲力，减少作业震手的问题。凿身部分采用合金工具钢材质的等强度设计，从刃口端到手柄连接端，截面厚度逐步递增，刃口段做了25度的标准凿削刃角，兼顾刃口锋利度与抗崩裂性能，靠近手柄的位置设置了一体式的挡肩结构，既可以限制凿身插入手柄的深度，也能在敲击作业时避免手柄端面直接受冲击力出现开裂。

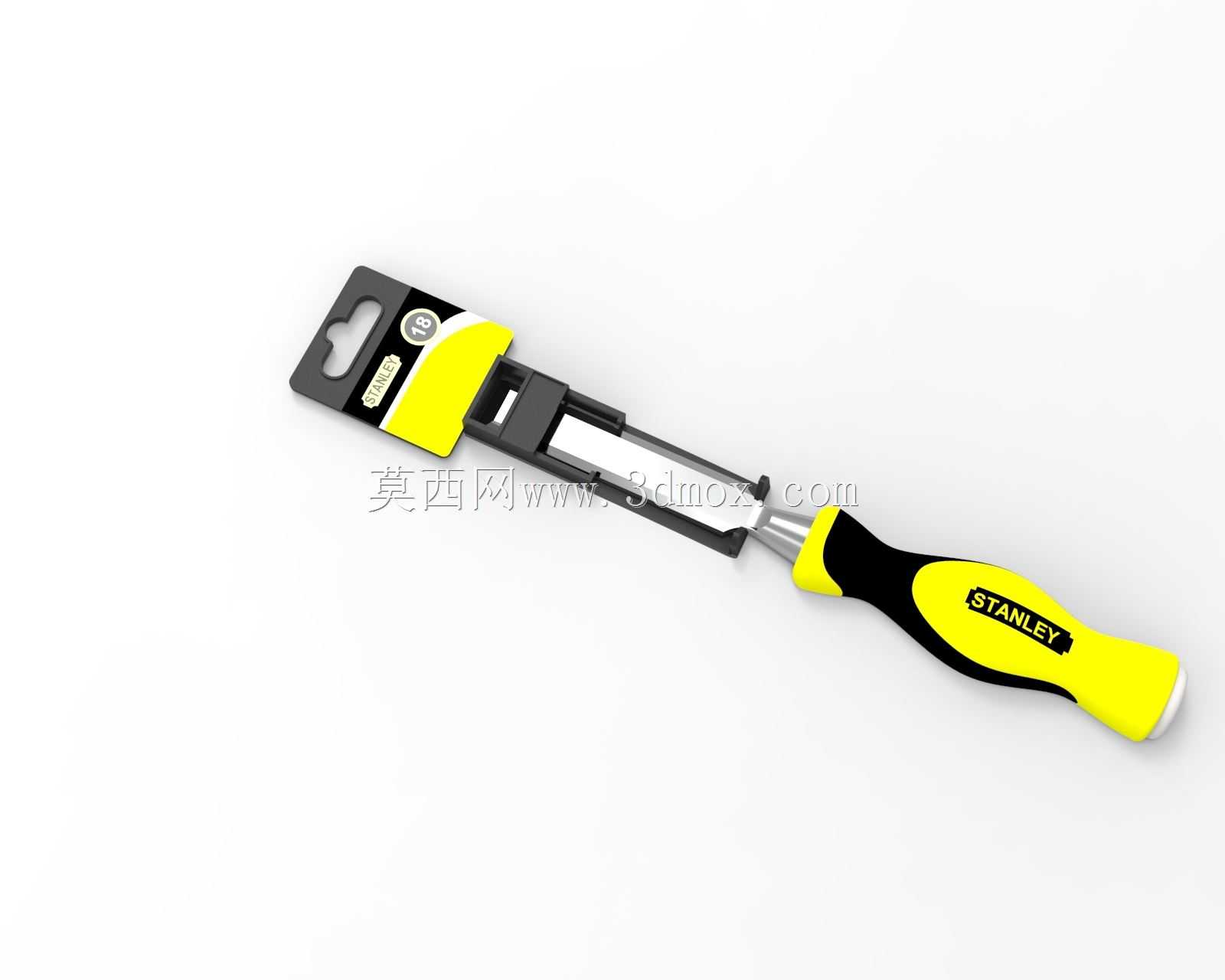

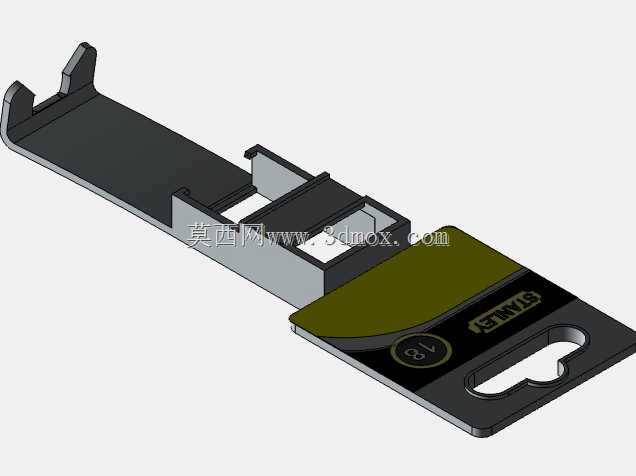

　　配套的包装支架采用挂装式零售包装结构，整体为卡纸加塑料挂扣的组合形式，挂扣部分做了标准的超市挂杆适配孔位，孔位直径6毫米，间距符合常规五金零售终端的挂装尺寸要求，包装的卡扣结构刚好卡在凿身挡肩与手柄的衔接位置，既能将凿体牢牢固定在包装内避免运输过程中窜动刮花包装，也能让消费者在零售端直接看到手柄的握持纹理与刃口的做工细节，不需要拆开包装就能直观感知产品的质感。建模过程中对所有的圆角过渡都做了还原，比如手柄尾部的圆弧收边、凿身边缘的去毛刺倒角、包装挂扣的加强筋结构，这些细节虽然不影响核心功能，但都是实际量产中必须考虑的工艺细节，比如手柄尾部的圆角如果做直角处理，注塑时容易出现应力集中导致使用中开裂，凿身边缘的倒角则是为了避免拿取时割伤使用者。

　　从安装边界来看，这款平凿本身属于手持工具，不需要额外的固定安装，但是配套的包装支架在做货架陈列适配时，需要考虑挂装后的整体外伸尺寸，包装整体长度控制在260毫米左右，挂孔到包装底部的距离为245毫米，适配常规深度150毫米以上的挂装货架，不会出现包装蹭到下层货品的问题。凿身的刃口部分在包装内做了悬空设计，避免运输过程中刃口与包装摩擦导致钝化，也防止刃口划破包装造成产品掉出。在结构设计验证阶段，这类三维模型可以用来做握持舒适度的人机工程仿真，模拟不同手型的握持姿态，调整手柄的凹凸纹理位置与握持直径，也可以用来做包装结构的跌落仿真，验证卡扣位置在运输跌落时的固定可靠性，提前发现包装结构的薄弱点，减少开模后的试错成本。对于五金工具的结构设计从业者来说，这类成熟量产产品的三维结构还原，能直观学习到手动工具在人机设计、装配结构、包装适配方面的成熟设计逻辑，避免在自研同类产品时出现结构强度不足、握持手感差、包装适配性差等常见问题。
