Snapmaker2.0Artisan旋转轴加工模组

　　这款旋转模组是适配桌面级多功能加工设备的第四轴拓展部件，主要面向小型工件的多面加工、回转体雕刻、圆柱面3D打印以及旋转轴激光雕刻场景，能够将原本三轴设备的加工维度拓展至四轴联动范畴，解决常规桌面设备无法加工回转类工件的痛点。在实际加工场景中，该模组可直接安装在设备原有工作台面上，无需对设备本体进行结构性改造，安装时仅需对齐工作台面的定位孔位，通过标准紧固件完成固定即可，安装基准面的平面度公差控制在0.05mm以内，能够保证模组安装后与设备原有XY轴的平行度要求，避免加工过程中出现回转偏心问题。

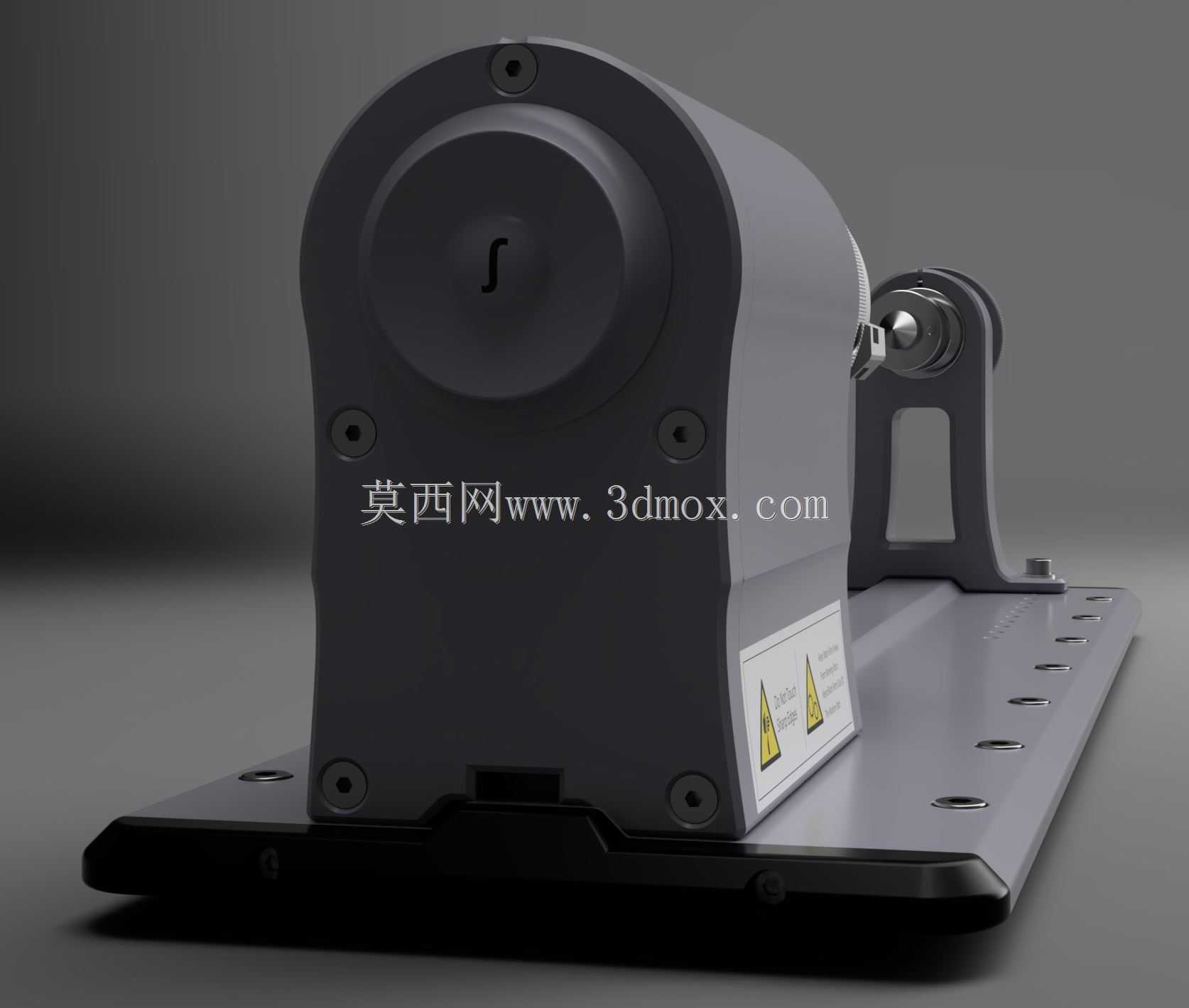

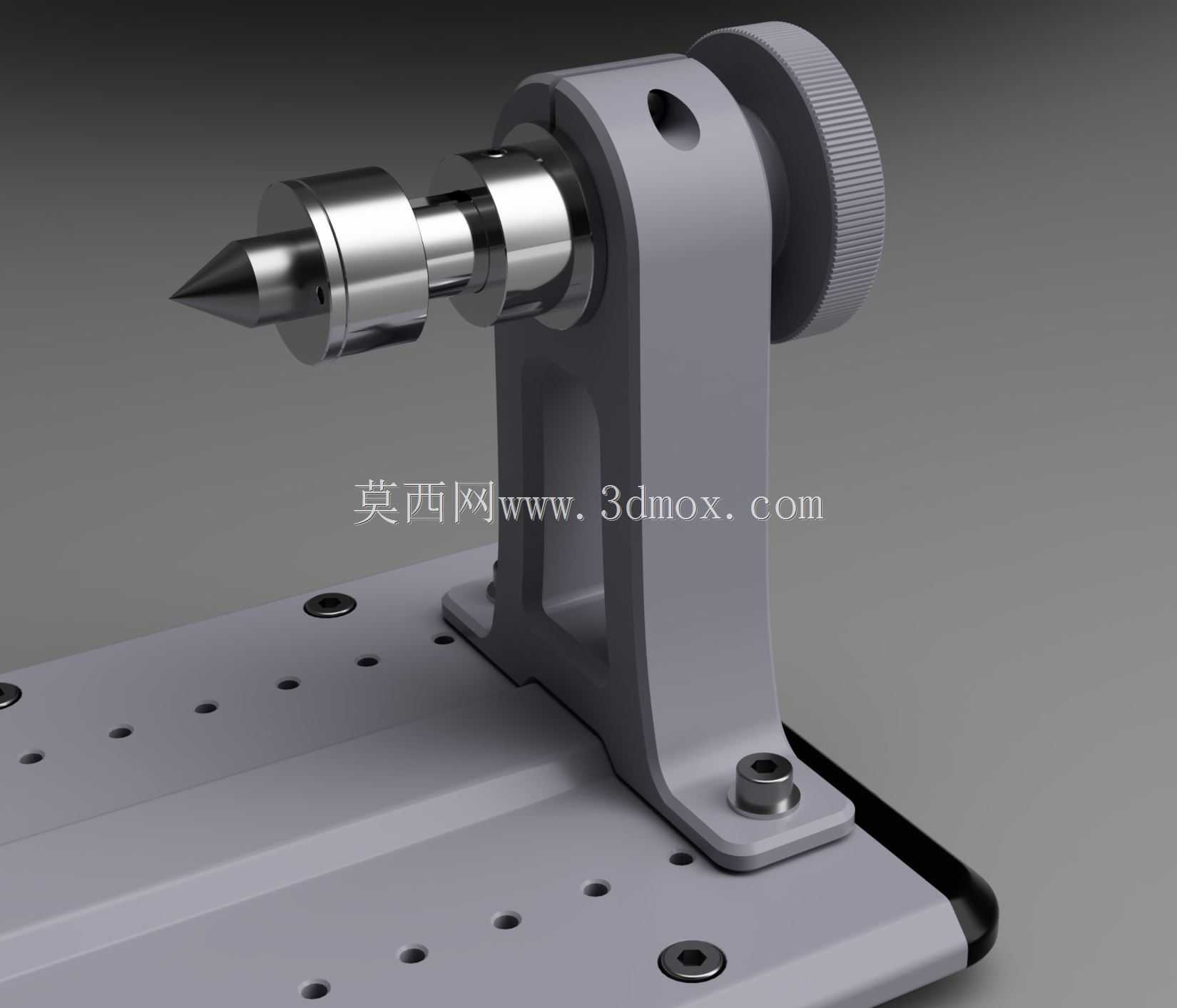

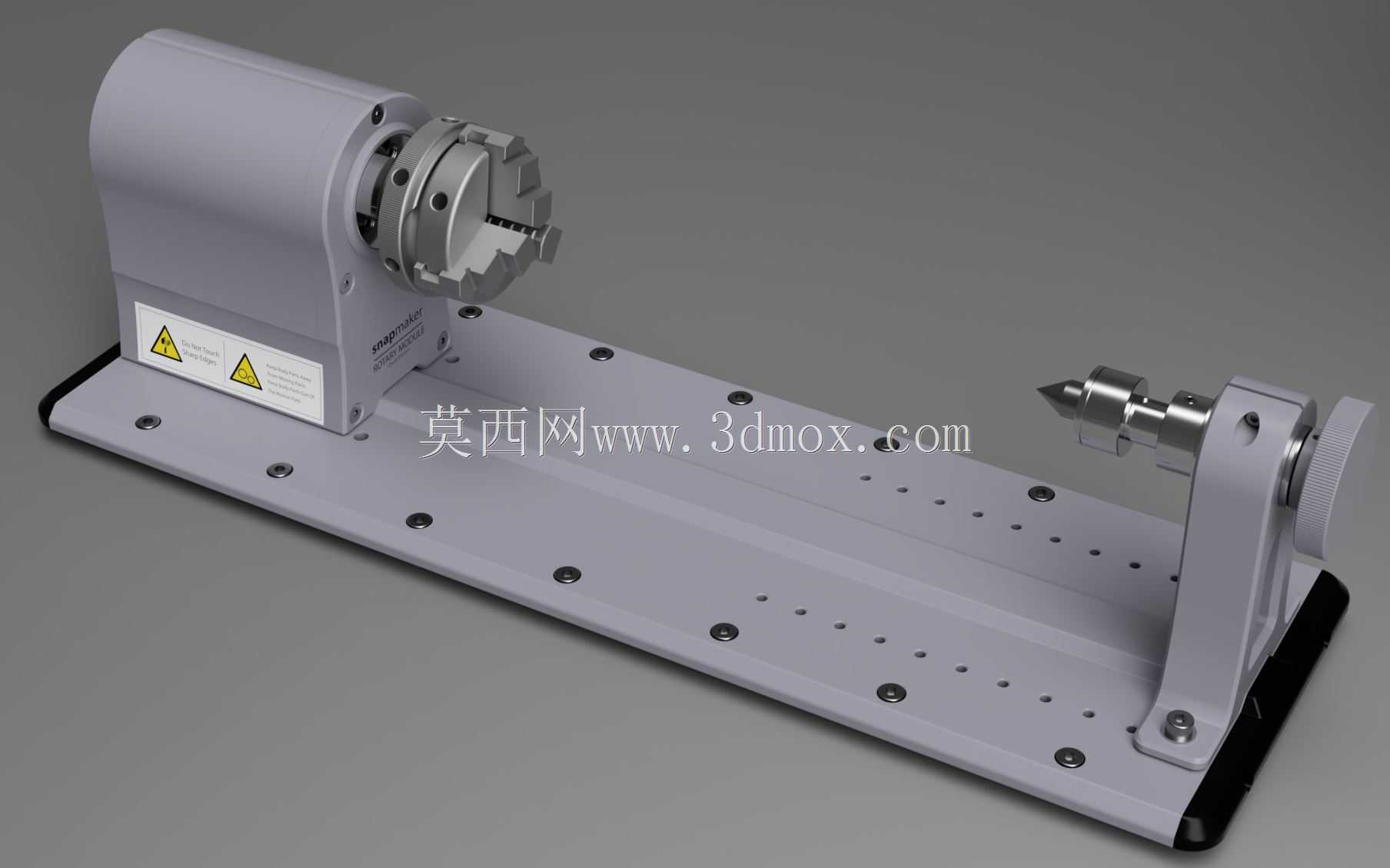

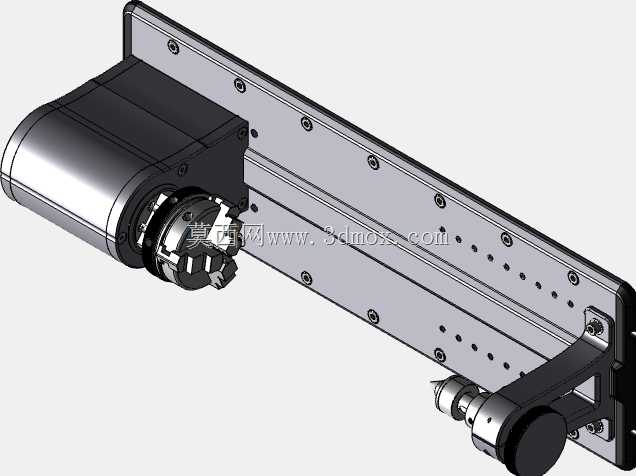

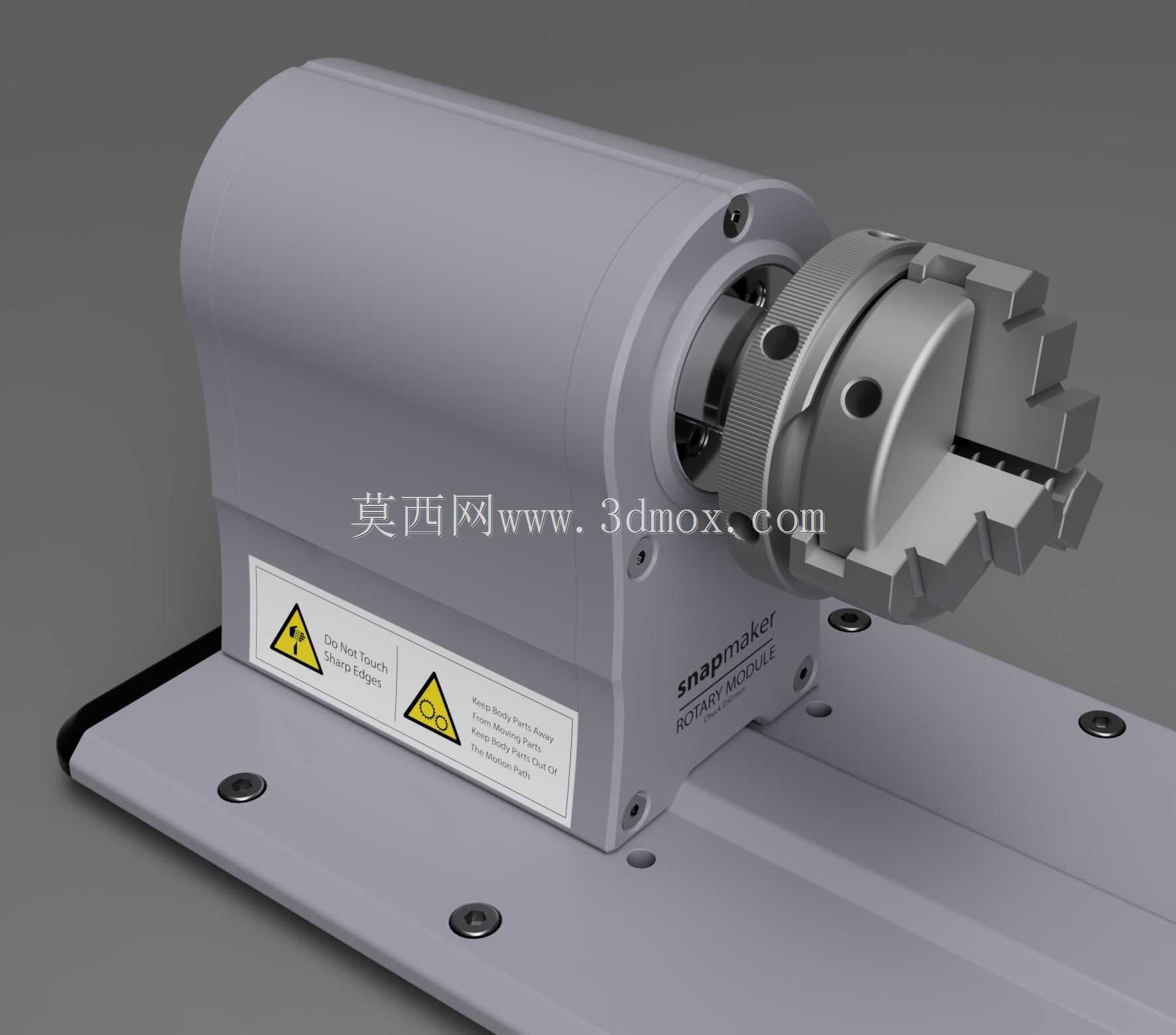

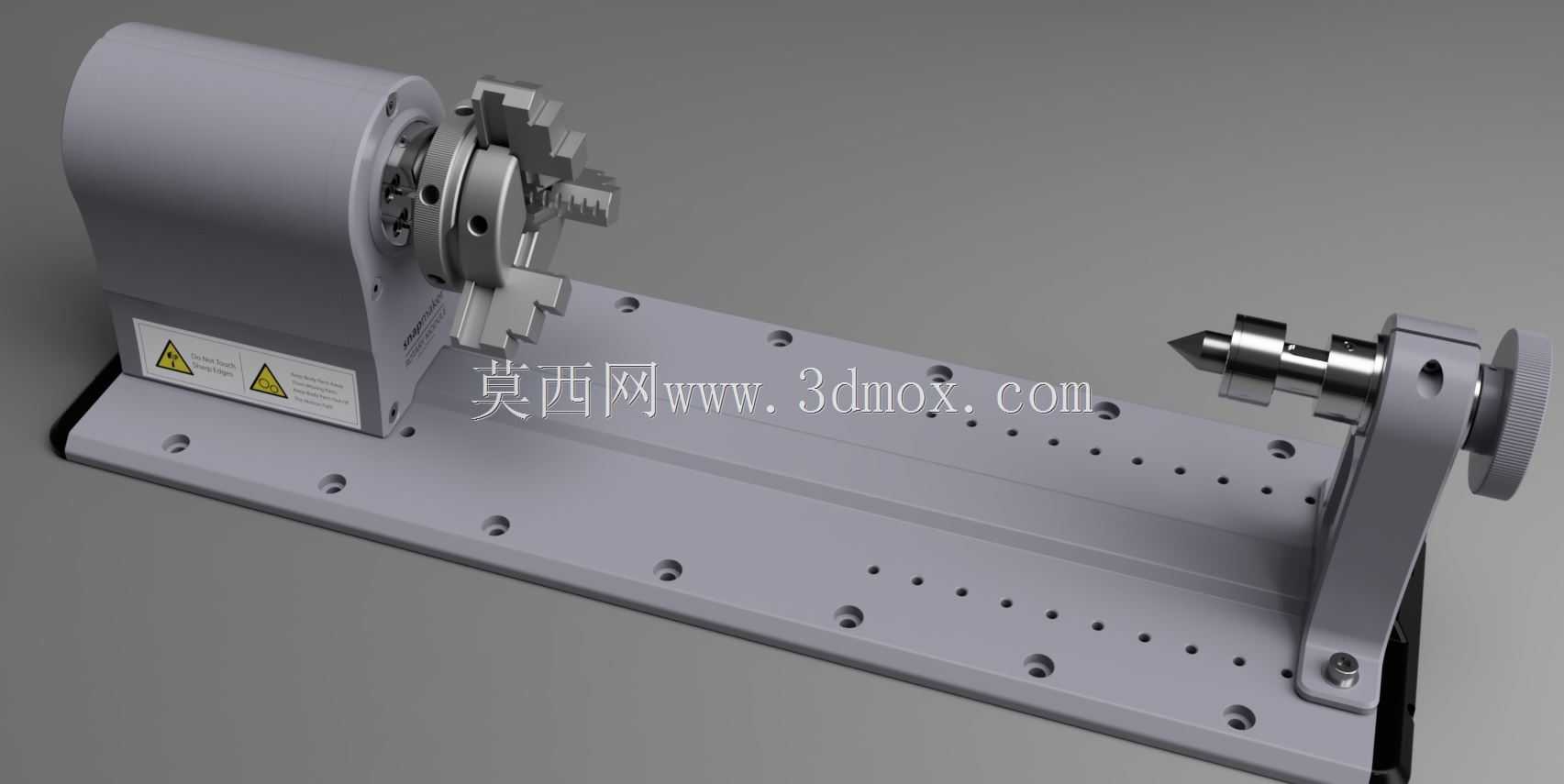

　　从功能结构来看，模组一端为驱动主轴端，集成了三爪自定心卡盘结构，卡爪可根据工件装夹需求调整行程，能够装夹直径范围在20mm至120mm之间的回转类工件，卡盘的定心精度可控制在0.03mm以内，装夹后工件的径向跳动量满足小型精密加工的精度要求；另一端为可调尾座结构，尾座顶尖采用活动式设计，可根据工件长度沿底座上的T型槽调整安装位置，调整行程覆盖0至300mm的工件长度范围，顶尖的顶紧力可通过尾部的调节旋钮进行微调，既能够保证长轴类工件装夹的稳定性，又不会因顶紧力过大导致工件变形。底座部分采用一体化铝合金型材加工而成，表面做了硬质阳极氧化处理，既保证了整体结构的刚性，又能减轻模组自身重量，底座上均匀分布的安装孔位与设备原有工作台的孔距完全匹配，同时预留了通用T型槽，可兼容不同长度工件的装夹定位需求，底座的总长度为380mm，宽度为120mm，安装后不会超出原有设备的工作台边界，不会干涉设备原有X、Y、Z轴的运动行程。

　　设计过程中重点考量了模组与原设备的兼容性，主轴的传动部分采用同步带减速结构，传动比经过匹配调校，能够与原设备的控制系统参数完全适配，无需额外调整驱动参数即可实现旋转轴的精准分度，分度精度可达0.1度，能够满足曲面雕刻、多面打印、旋转切割等不同加工工艺的精度要求。主轴与尾座的同轴度在装配时经过调校，两端中心的同轴度公差控制在0.02mm以内，加工长轴类工件时不会出现锥度误差。卡盘与主轴的连接采用标准法兰接口，后续可根据加工需求更换不同规格的卡盘或者专用夹具，拓展装夹适配范围。尾座部分设计了锁紧机构，调整到位后可通过侧面的锁紧手柄将尾座完全固定在底座上，避免加工过程中尾座移位导致工件松动。

　　在实际应用中，该模组可完成圆柱面的浮雕雕刻、棒料的四轴联动铣削、长轴类零件的3D打印、管材类工件的激光打标等加工任务，对于小型手板制作、个性化文创产品加工、精密小零件试制等场景有很强的适配性。模组的整体结构做了轻量化设计，总重量控制在5kg以内，单人即可完成安装与拆卸，不需要额外的吊装辅助。电路接口采用与原设备一致的快插接头，连接时不需要额外接线，对准接口插入即可完成电气连接，设备控制系统可自动识别旋转轴模块，无需进行复杂的参数设置即可投入使用。

　　结构设计上充分考虑了加工过程中的排屑需求，底座表面做了倾斜导屑面设计，加工产生的切屑或者打印过程中产生的废料可沿导屑面滑落，不会堆积在传动部件附近影响模组运行。主轴端的密封结构采用迷宫式密封设计，能够有效阻挡加工粉尘、切屑进入主轴轴承内部，延长轴承的使用寿命，降低日常维护的频率。手轮连接结构设计在主轴尾部，在手动对刀、调整工件角度时可直接通过手轮转动主轴，调整手感顺滑，无卡顿感，调整到位后可通过锁紧机构将主轴锁定，避免加工过程中主轴出现误转动。尾座顶尖采用标准莫氏锥度连接，磨损后可快速更换，不需要拆解整个尾座结构，维护成本更低。

　　从安装边界来看，模组安装到工作台后，最高点距离工作台面的高度为135mm，不会超出设备Z轴的最大运动空间，Z轴全行程运动过程中不会与模组本体发生干涉。卡盘旋转时的最大回转直径为130mm，在该直径范围内的工件旋转时不会与底座或者设备其他部件发生碰撞。尾座的调整滑轨采用防尘设计，滑轨表面安装了防尘挡片，能够阻挡粉尘进入滑轨缝隙，保证尾座调整的顺畅性。整个模组的所有外露零部件均做了倒角处理，没有尖锐棱角，安装操作过程中不会划伤操作人员，符合小型加工设备的安全设计要求。
