模块化桌面级多功能数控加工设备结构

　　这套桌面级多功能加工设备的结构设计，核心围绕小批量原型制作、个人工坊加工、创客场景的柔性加工需求展开，区别于单一功能的桌面加工设备，其集成了多类加工能力，可覆盖从非金属3D成型、软金属铣削加工到平面激光刻蚀的多类作业场景，适配个人创作者、小型设计工作室、院校创新实验室的日常加工需求，无需为不同加工工序单独配置多台独立设备，大幅压缩小型加工场景的设备占地与采购成本。从整体框架设计来看，设备采用工业铝型材作为主体承载结构，这类型材自带的标准T型槽结构，既可以保证框架组装的形位公差精度，也为后续功能扩展、附件加装预留了充足的安装位置，无需对主体框架进行二次打孔焊接改造，适配不同用户的个性化改装需求。

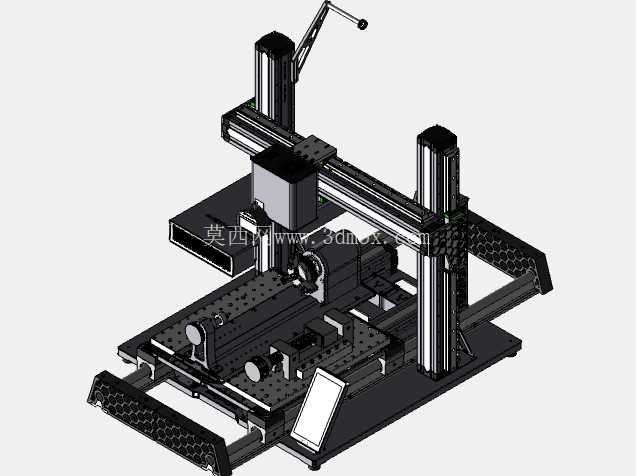

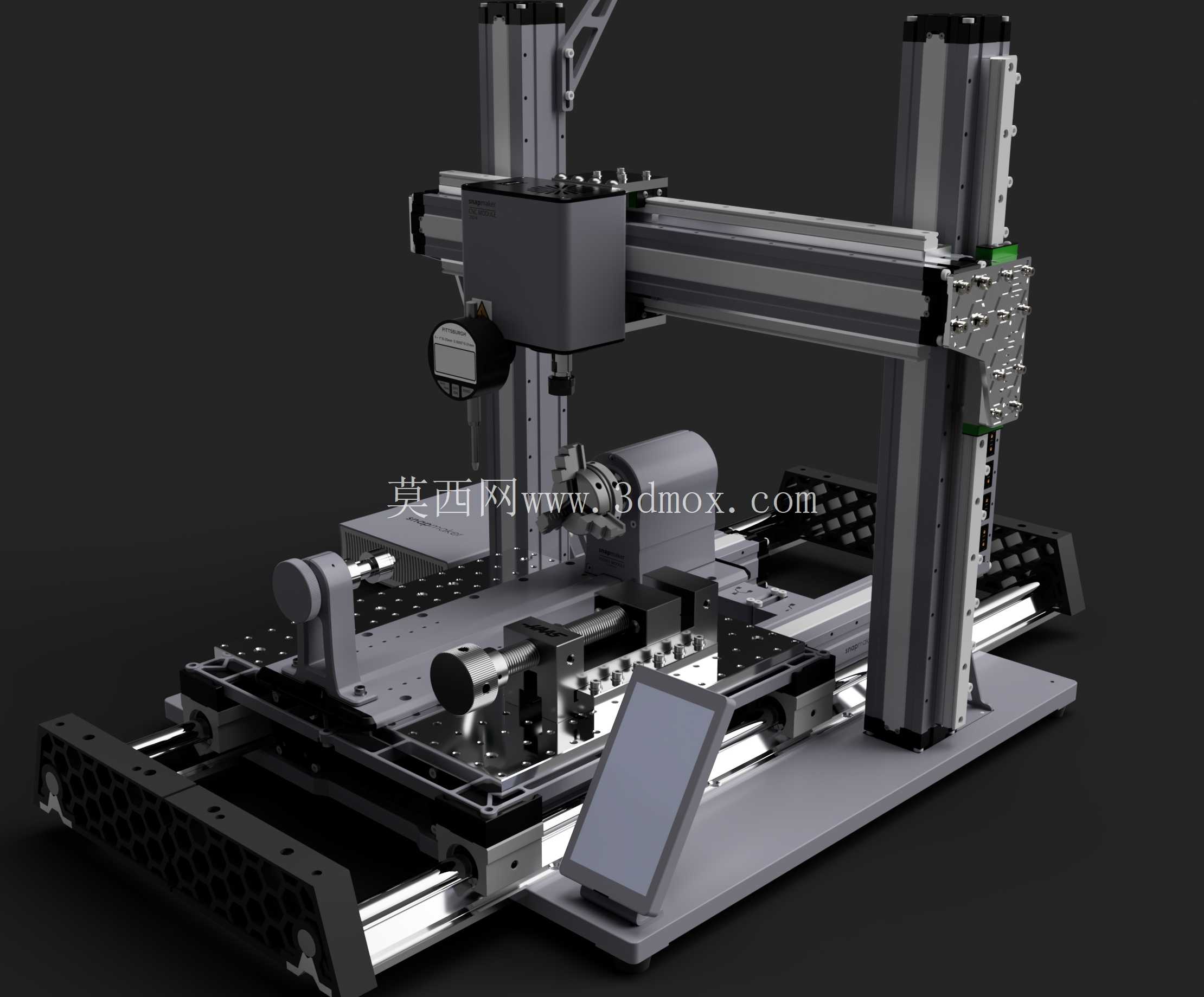

　　设备的运动系统采用龙门式双Z轴支撑结构，X轴横梁横跨在两侧平行布置的Z轴线性导轨上，Y轴运动平台布置在设备底座的中部区域，这种结构布局可以在有限的桌面占地范围内，最大化拓展有效加工行程，同时双Z轴的支撑设计可以有效降低X轴横梁运动过程中的颤振，提升高速运动下的加工稳定性，避免单Z轴悬臂结构带来的加工精度偏差问题。运动传动部分，三个直线运动轴均采用精密线性导轨搭配滚珠丝杠的传动组合，相比普通光轴传动结构，线性导轨的负载能力更强、运动间隙更小，可承受铣削加工过程中产生的径向切削力，保证加工过程中刀具的位置精度；滚珠丝杠的传动效率高、反向间隙小，可实现精准的位置控制，满足不同加工工艺对运动精度的要求。设备底座采用蜂窝结构的板材作为支撑底板，这种结构在保证整体刚性的前提下，有效降低了设备的整体重量，同时蜂窝结构的阻尼特性可以吸收加工过程中产生的振动，减少振动向工作台面的传递，进一步提升加工表面质量。设备的触控操作终端采用可倾斜式安装结构，布置在Y轴平台的前侧位置，操作人员无需俯身即可完成参数设置、加工状态查看等操作，操作视角符合人体工程学要求，长时间操作也不易产生疲劳。

　　从安装边界来看，设备整体为方正的台式结构，所有运动部件的运动行程均在框架轮廓范围内，无外伸的运动部件，放置时仅需预留常规桌面的放置空间即可，无需额外预留周边的运动避让空间，适配多数小型工作室、家庭工坊的桌面布置条件；设备的电控模块全部集成在框架后侧的型材槽内，走线全部沿型材内部的线槽布置，外部无裸露的杂乱线缆，既可以避免加工过程中切屑、冷却液对线缆的损伤，也让设备整体外观更加整洁。功能扩展层面，设备的加工头采用快换式接口设计，更换不同功能的加工头时无需复杂的接线与校准操作，即可快速切换加工模式，切换过程无需借助专用工具，普通操作人员即可在短时间内完成工序切换，适配多工序连续加工的使用需求。

　　加工平台采用可更换的面板设计，针对不同加工工艺可以更换对应的平台面板，比如3D打印时使用带加热功能的平台面板，铣削加工时更换为带T型槽的金属夹具平台，激光加工时更换为蜂窝镂空平台，不同面板的安装定位采用统一的基准销结构，更换后无需重新校准平台平面度，大幅降低工序切换的准备时间。在实际使用场景中，这套设备可以完成塑料零件的快速原型制作、薄铝板与铜板的小型结构件铣削加工、木质与亚克力板材的图案雕刻、皮革与纸质材料的激光切割等作业，覆盖从产品设计验证、个性化定制零件制作到小型文创产品加工的全流程需求，相比工业级加工设备，其操作门槛更低、占用空间更小、使用成本更低，适合非专业加工场景下的柔性加工作业。设计过程中，所有运动轴的限位位置均做了软限位与硬限位双重保护，硬限位采用物理触发开关，在软限位失效时可以强制切断运动轴的动力，避免运动超程造成的设备损坏；加工区域的四周预留了防护挡板的安装槽位，用户可根据需求加装透明防护挡板，避免铣削过程中切屑飞溅、激光加工过程中光线外泄对操作人员造成伤害，兼顾了设备的开放性与使用安全性。
