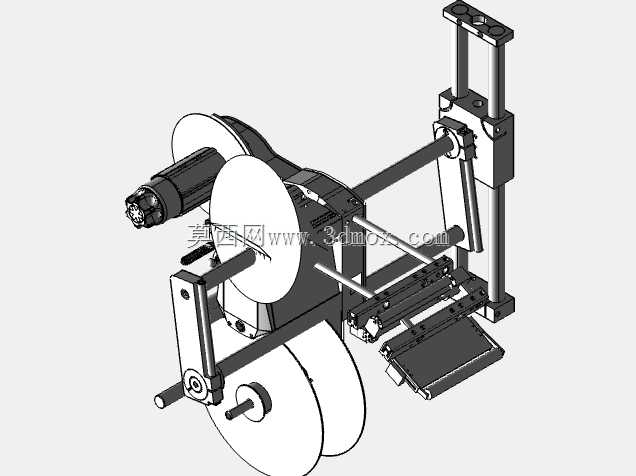

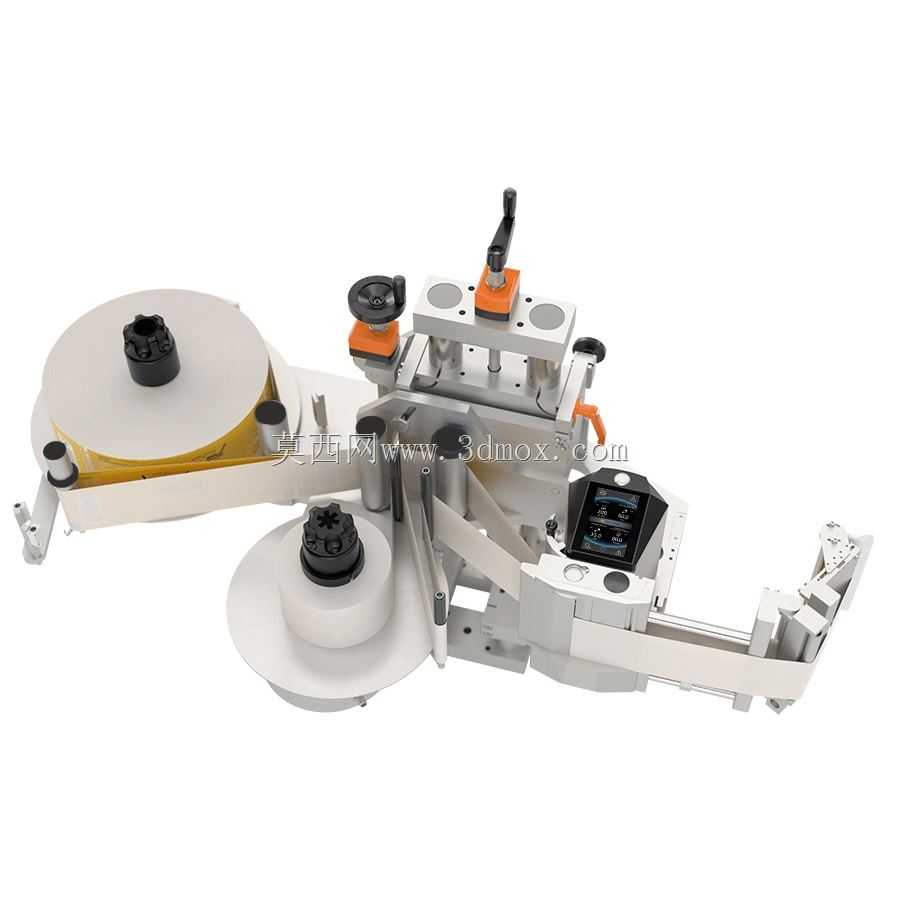

HERMA500旋转式高速贴标设备结构

　　这套旋转式贴标结构的设计，核心是针对日化、食品、医药行业中小规格圆柱、扁瓶类产品的高速连续贴标需求，解决直线式贴标在高速产线上节拍不足、贴标对位偏差大的问题。从整体布局来看，设备采用双卷料标签供料架对称布置在主机身两侧的结构，相比单供料架设计，可在一卷标签耗尽时快速切换另一卷接续生产，减少产线停线换料的等待时间，适配每分钟120-200件的高速产线节拍要求。供料架的卷盘安装位设置了快拆式涨紧轴，操作人员无需额外工具即可完成标签卷的更换，涨紧轴的阻尼调节结构集成在卷盘座内部，可根据标签底纸的厚度、材质调整放卷张力，避免底纸拉断或者标签松弛偏移的问题。设备的标头部分采用多自由度可调安装座，横向、纵向、倾斜角度均可通过锁紧手柄快速调整，调整行程覆盖横向±50mm、纵向±30mm、倾斜角度±15°，可适配不同直径、不同高度的瓶型贴标需求，无需更换额外的安装工装。标头前端的牵引辊组采用橡胶包覆辊与钢辊对压的结构，牵引辊的表面粗糙度控制在Ra1.6-3.2之间，既保证足够的摩擦力牵引底纸运行，又不会压伤标签表面的印刷层，牵引辊的驱动采用伺服电机直连，送标精度可控制在±0.5mm以内，满足高精度贴标的对位要求。

　　剥标板的刃口采用硬质合金材料磨削加工，刃口圆角控制在R0.1以内，保证标签从底纸上剥离时顺畅无卷边，针对不同厚度的标签，剥标板的伸出位置可通过微调旋钮进行0.1mm级别的调整，适配从薄型热敏纸标签到厚型PET不干胶标签的剥离需求。设备的抚标机构采用柔性硅胶压轮结构，压轮的压力可通过顶部的调节旋钮调整，压力调节范围覆盖5-20N，贴标时压轮随产品表面轮廓自适应贴合，避免硬质压轮导致的标签褶皱、气泡问题，针对曲面产品，抚标轮还可设置随动旋转结构，保证标签与产品表面完全贴合。机身的主安装板采用6061铝合金整体铣削加工，平面度控制在0.02mm以内，所有运动部件的安装基准面均一次装夹加工完成，减少装配时的累计误差，保证各运动部件的同轴度、平行度满足设计要求。设备的控制单元集成在机身侧方的操作盒内，操作盒采用倾斜式安装，界面朝向操作人员的常规站位，方便参数设置与状态监控，操作盒上设置了急停按钮、启动停止按钮、手动送标按钮，满足日常操作与调试的需求。

　　从安装边界来看，设备整体的安装底座预留了标准的设备安装孔位，孔位间距适配行业通用的输送线安装尺寸，可直接集成到现有包装产线中，无需对现有输送线进行大规模改造，设备的进料、出料端与输送线的对接高度可通过底部的调节支脚进行±20mm的调整，适配不同高度的输送线对接需求。气路部分的接口集中布置在机身后侧的气路分配块上，所有气管采用快插式接头，安装维护时可快速插拔，气路的压力调节单元集成在分配块旁，可根据生产需求调整压标、锁紧机构的工作压力，压力调节范围覆盖0.4-0.6MPa，满足常规气动元件的工作压力要求。

　　设备的标签检测采用光电传感器，传感器的安装位置可沿导杆调整，可检测不同长度的标签间隙，保证送标位置的准确性，针对透明标签，可更换为电容式检测传感器，无需改动安装结构即可适配不同类型标签的检测需求。在设计过程中，所有运动部件均设置了防护结构，旋转的卷盘、牵引辊位置均避免了外露的夹点，操作人员在常规操作时不会接触到运动部件，满足设备的安全设计要求，设备的外表面无突出的尖锐棱角，所有边角均做了R2以上的圆角处理，避免安装调试过程中的磕碰伤害。这套结构在实际应用中，可适配直径20-120mm、高度30-200mm的圆柱类产品贴标，也可通过调整标头角度适配扁瓶、方瓶的单面或多面贴标，换型时仅需调整各调节手柄的位置、更换对应的导向件即可完成，单批次换型时间可控制在10分钟以内，大幅提升多品种小批量生产场景下的设备利用率。
