多工位组装封箱贴标一体化设备结构

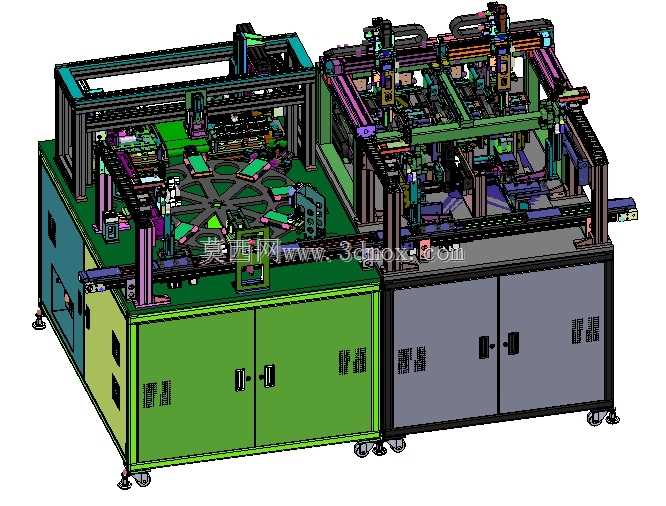

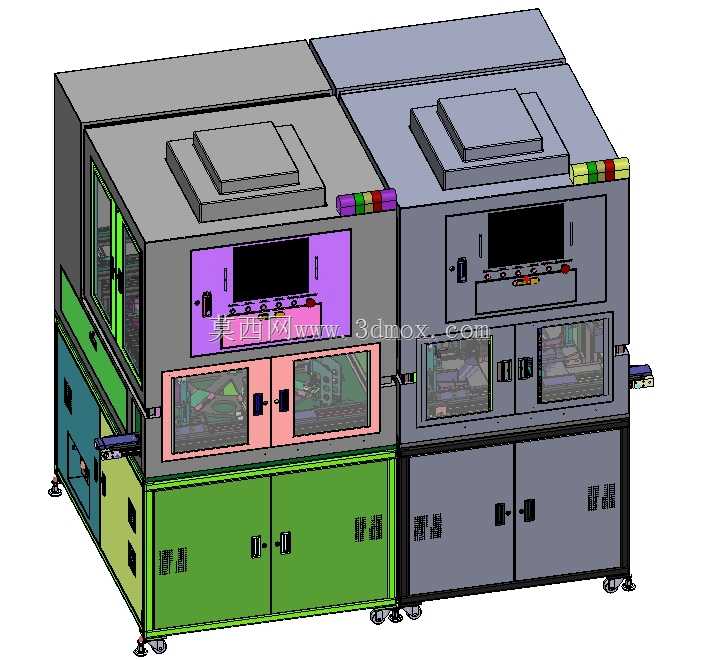

　　这套双机联机布局的组装封箱贴标设备，主要面向3C电子配件、小型电源类产品的后段包装工序，可直接对接前端组装线体，完成产品入盒、封盒、外箱封装、产品信息贴标的全流程作业，适配中小批量多规格产品的柔性生产需求，在电子制造、小型电器生产车间的包装段应用较为广泛。从结构布局来看，设备采用双机组并排对接的设计，左侧机组侧重产品组装与内盒封合工序，右侧机组承担外箱封装与贴标作业，两机组之间通过同步输送机构实现工件流转，无需人工中转，可减少工序间的待料时间，单条线体可适配2-3名操作人员补料，相比单工序离散设备可节省40%左右的人工转运成本。

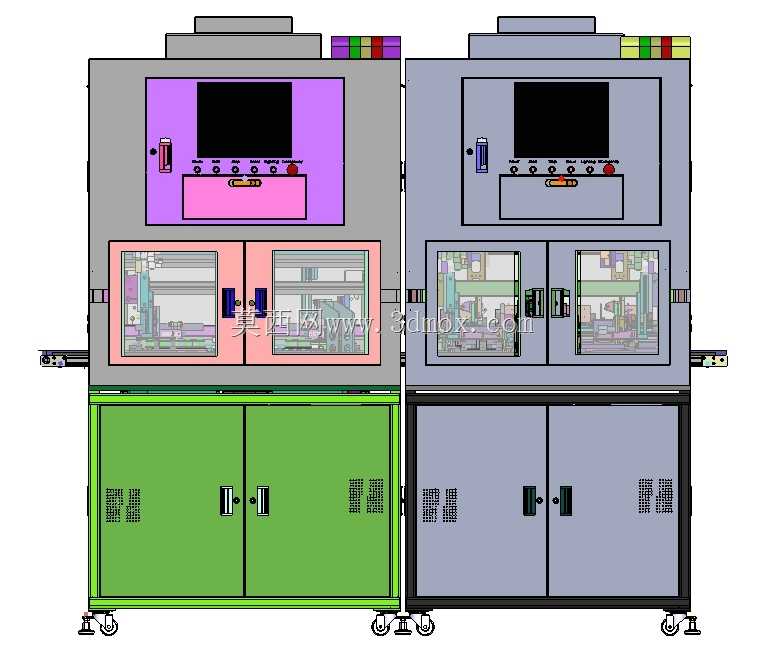

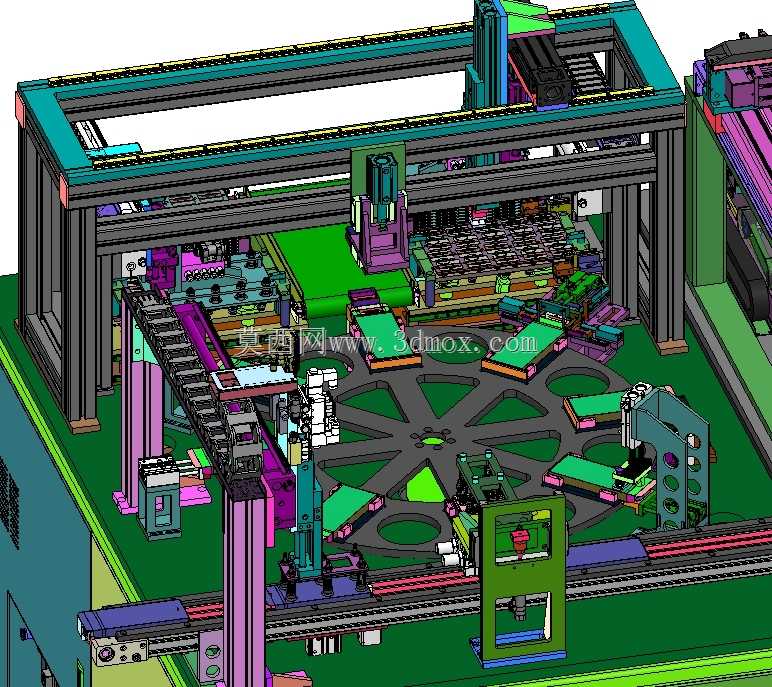

　　设备底部配置可调脚杯与万向脚轮组合的支撑结构，安装时可通过脚杯调整设备水平度，脚轮则方便车间内的线体布局调整，单机组的安装预留边界需在设备本体尺寸基础上，左右各预留600mm的维护空间，后侧预留800mm的电气柜检修通道，前侧预留1200mm的操作与补料空间，避免与车间其他线体或立柱产生干涉。从功能设计逻辑上，左侧机组设置有上料工位、组装压合工位、内盒封舌工位，操作面配置透明防护视窗与安全光栅，人员伸手补料或处理异常时设备会自动暂停运行，避免机械夹手风险；上部配置触控操作屏，可直接切换产品参数、调整工位运行速度，三色警示灯集成在机组顶部边角位置，可直观显示设备运行、待机、故障状态。

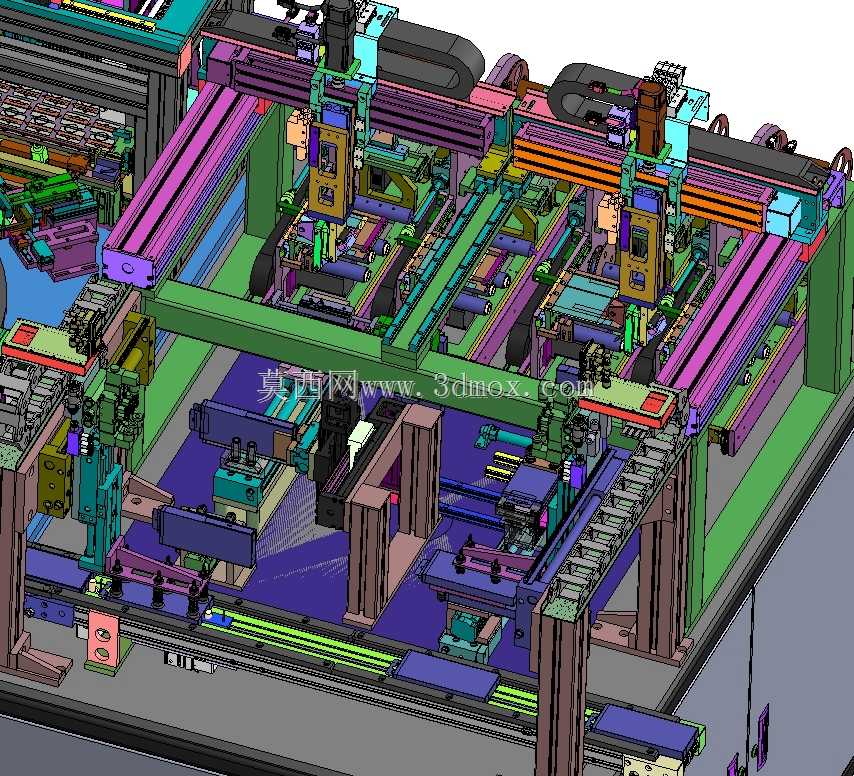

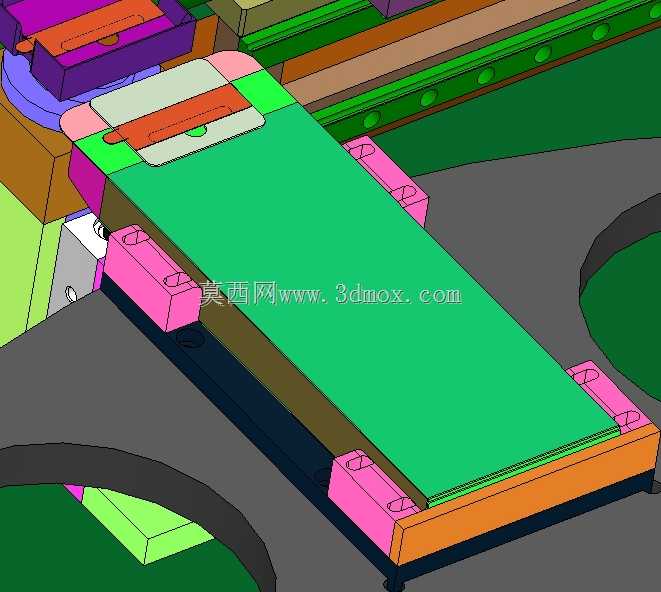

　　右侧机组设置有外箱开箱、装箱、封箱、贴标四个核心工位，贴标机构可兼容侧面贴标与顶面贴标两种模式，标签位置调整精度可控制在±0.5mm范围内，适配不同尺寸的外箱与标签规格，出料端可直接对接后续的码垛工位或物流输送线。设备的柜体采用铝型材框架搭配钣金封板的结构，下部柜体用于安装电气元件、气动元件与驱动电机，封板设置有可拆卸的检修门，方便日常维护时快速排查元件故障；操作面的视窗采用有机玻璃材质，既可以观察内部工位运行状态，又能避免设备运行时的噪音直接传递到操作区域，整机运行时操作位的噪音可控制在75分贝以内，符合车间作业的噪音标准。在结构细节设计上，两机组的输送线采用同步带驱动，输送速度可根据前端产线的节拍在0-15m/min范围内无级调整，工位间的定位采用气缸阻挡加伺服顶升的结构，保证工件在每个工位的定位精度满足组装与贴标要求；封箱工位的胶带粘贴机构可自动适配不同高度的箱体，无需手动调整压辊位置，换型时仅需在触控屏输入箱体尺寸参数即可完成调整，单批次换型时间可控制在10分钟以内，适配多品种小批量的生产模式。

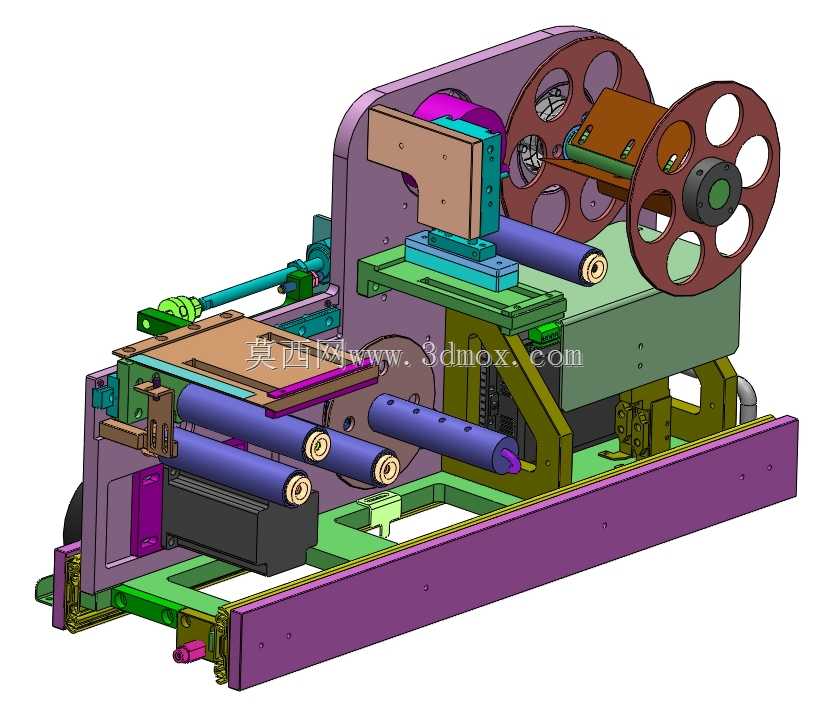

　　贴标工位配置有标签自动剥离机构与抚标压辊，可保证标签粘贴平整无气泡，标签供料机构采用料卷式设计，单卷标签可容纳2000-3000张，减少换标签的频次；设备的气动系统配置有三联件处理单元，可对压缩空气进行过滤、调压与油雾处理，保证气缸运行的稳定性，气路接口设置在设备后侧下部，方便车间压缩空气管路的对接。电气系统采用PLC作为核心控制单元，所有IO接口预留有15%左右的备用点位，方便后续增加检测工位或功能扩展，线路全部采用线槽布线，强弱电分离布置，避免信号干扰，电气柜配置有散热风扇与温度传感器，柜内温度超过设定值时会自动启动散热，保证电气元件在稳定的温度环境下运行。
