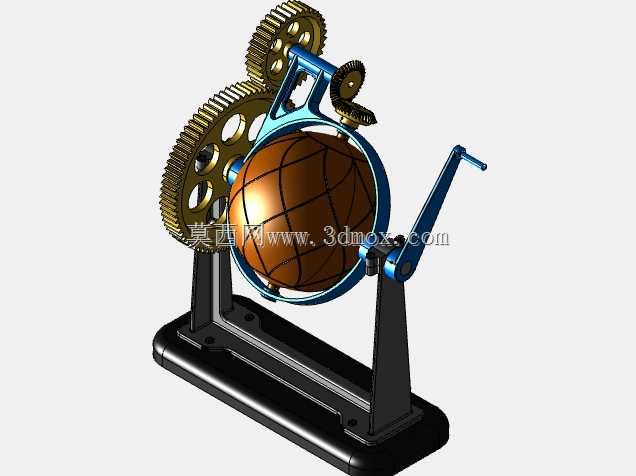

手摇齿轮传动旋转地球演示装置

　　这款手摇齿轮传动旋转地球演示装置，核心依托定轴轮系的传动逻辑实现球体的多自由度转动，在科普教具、桌面机械展示场景中具备很高的实用价值。从实际使用场景来看，它既可以作为中小学机械原理课程的具象演示载体，让学习者直观观察多级齿轮啮合的传动过程、不同齿数齿轮匹配带来的转速变化规律，也能作为机械爱好者桌面的动态陈设，通过手动输入动力直观感受机械结构的运动美感。

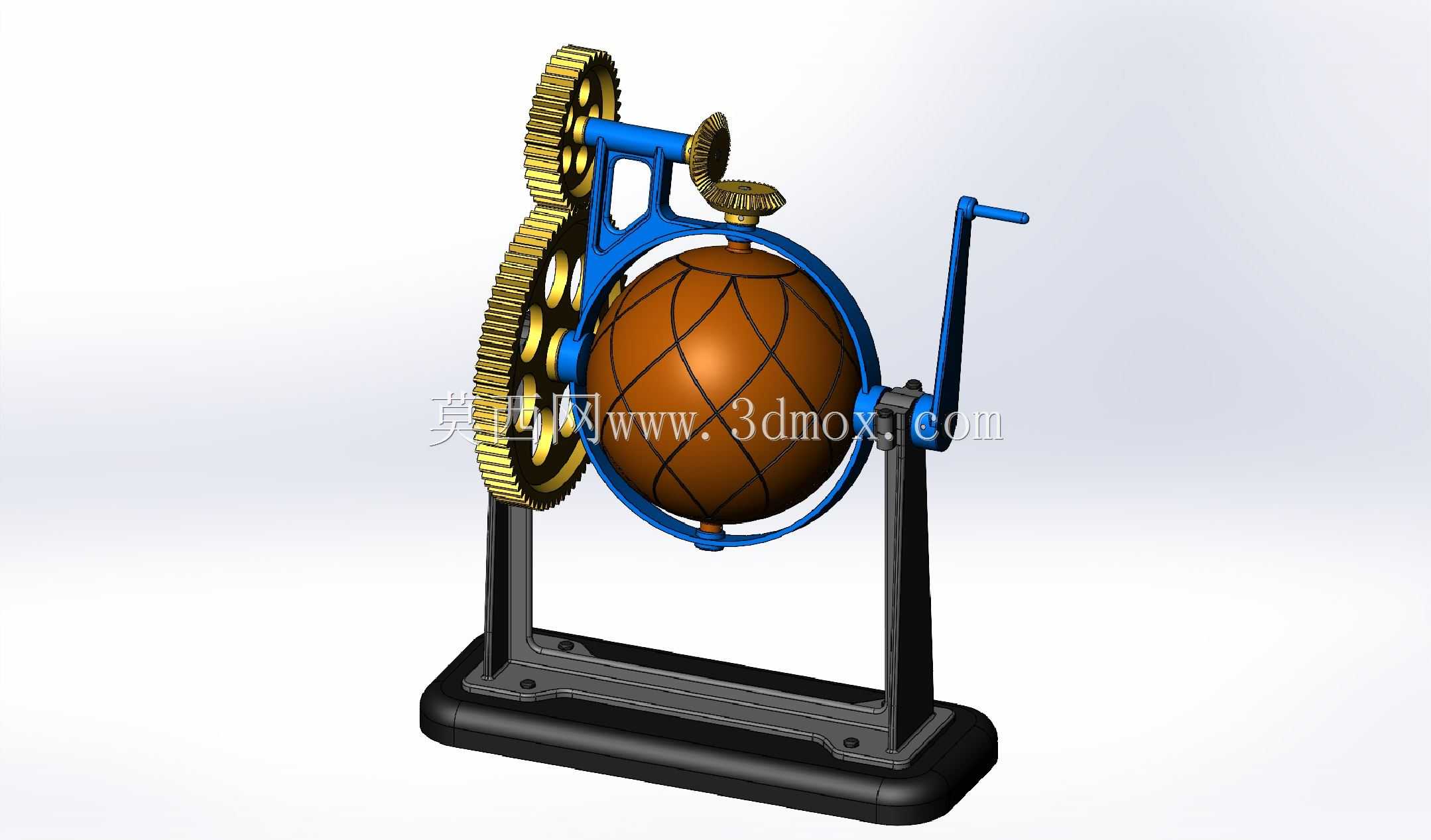

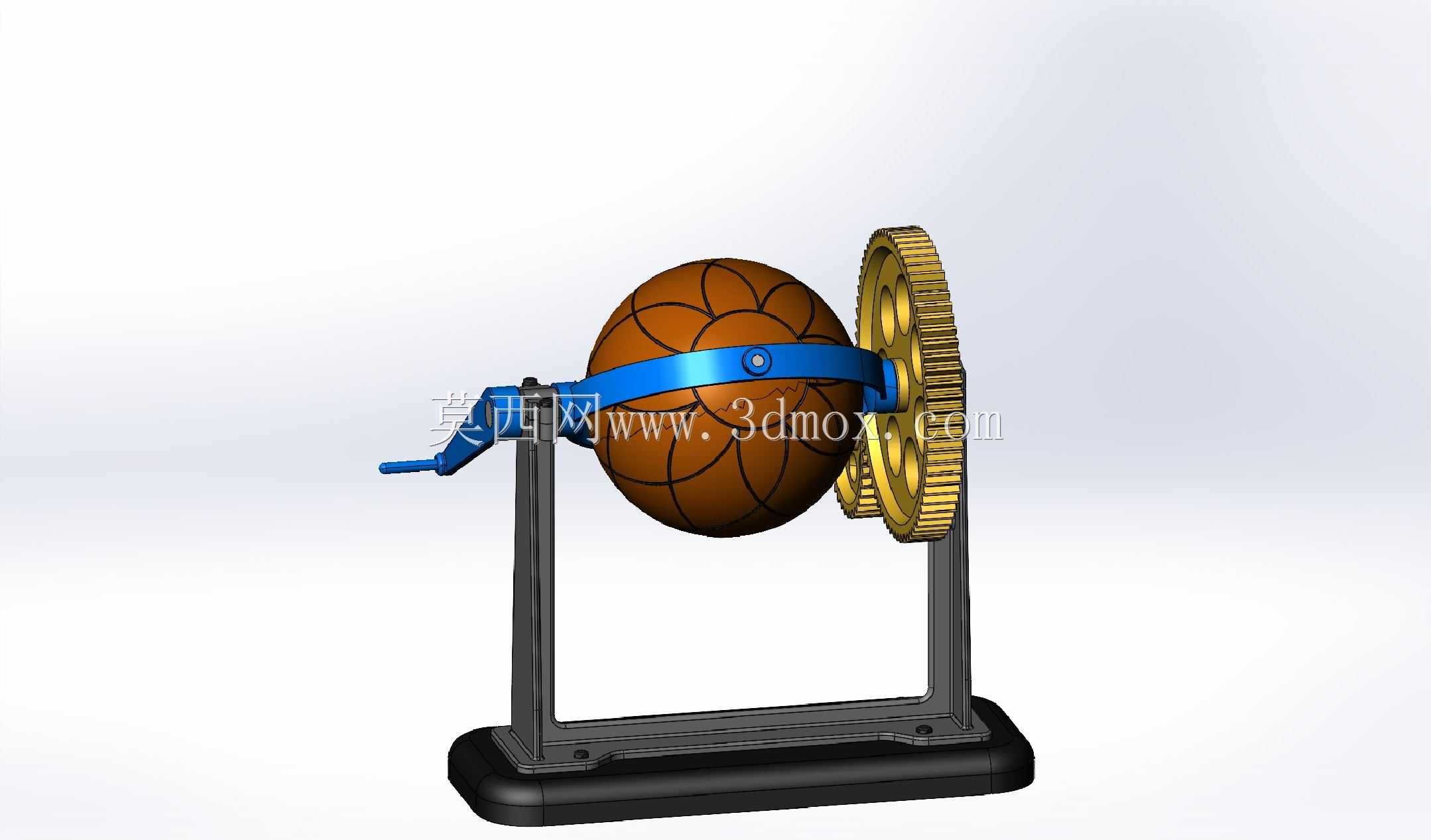

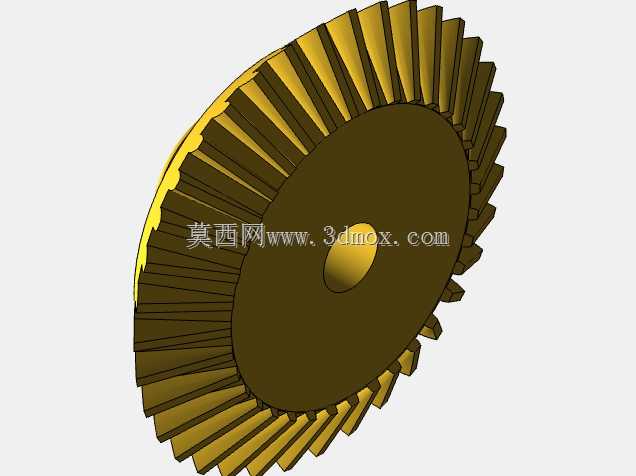

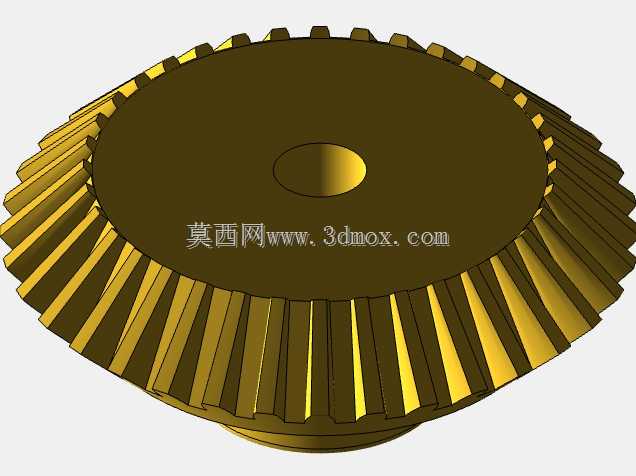

　　从功能特性上拆解，装置的动力输入端为侧置的手摇曲柄，曲柄与输入轴采用过盈配合加定位销的连接方式，避免手摇过程中出现轴与曲柄的相对滑动；输入轴端安装小模数锥齿轮，将手摇输入的水平轴向转动转换为垂直方向的动力输出，再通过三级平行轴直齿轮组完成减速增扭，最终动力传递至环抱球体的环形框架驱动轴，带动球体沿水平轴转动，同时框架侧端的另一组小齿轮与球体赤道位置的内嵌齿圈啮合，让球体在公转的同时完成自转，实现两个维度的复合转动，还原类似天体运行的演示效果。

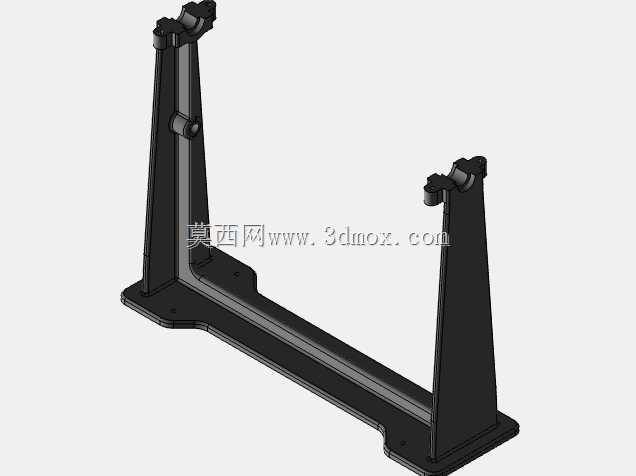

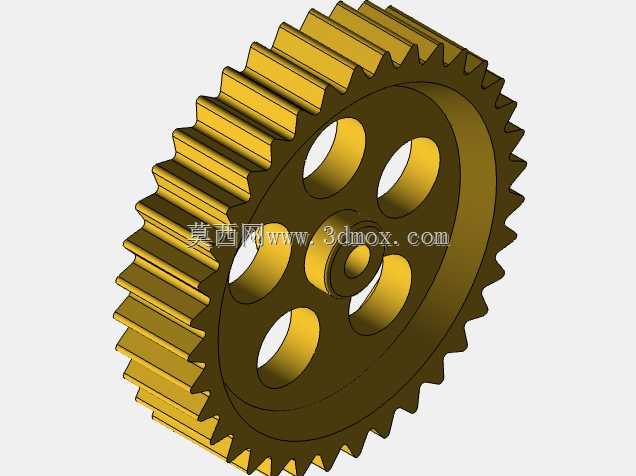

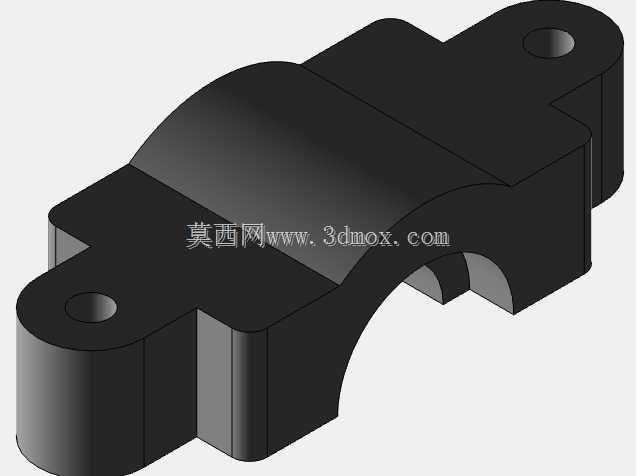

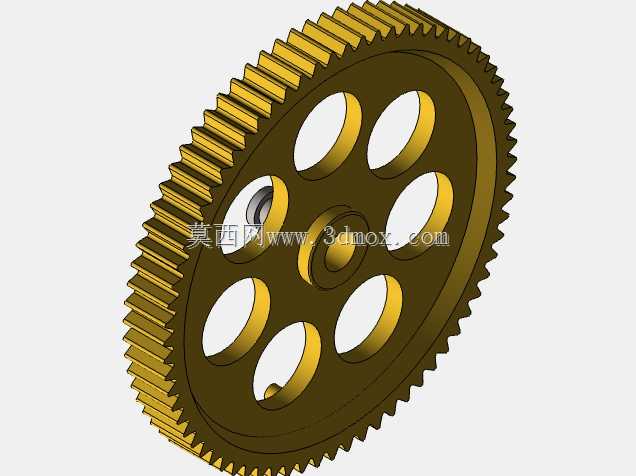

　　设计思路上，整体结构优先考虑运动可靠性与拆装便捷性，底部采用加重式矩形铸铁质感底座，底座上预留四个对称的安装沉孔，可通过M4螺栓将整个装置固定在桌面或展示台面上，安装边界控制在长180mm、宽100mm的矩形范围内，整体高度不超过220mm，不会占用过多展示空间。支撑立柱采用双侧对称的板式结构，立柱与底座之间通过凸台定位加螺栓锁紧，保证两侧轴承座的同轴度误差控制在0.02mm以内，避免齿轮传动过程中出现偏载卡滞。齿轮组全部采用小模数直齿圆柱齿轮，齿面做简化的渐开线齿形处理，既保证啮合传动的顺畅性，也降低了建模与后续加工的难度，齿轮与轴之间采用键连接传递扭矩，轴端用卡簧做轴向限位，防止运转过程中齿轮窜动脱出。

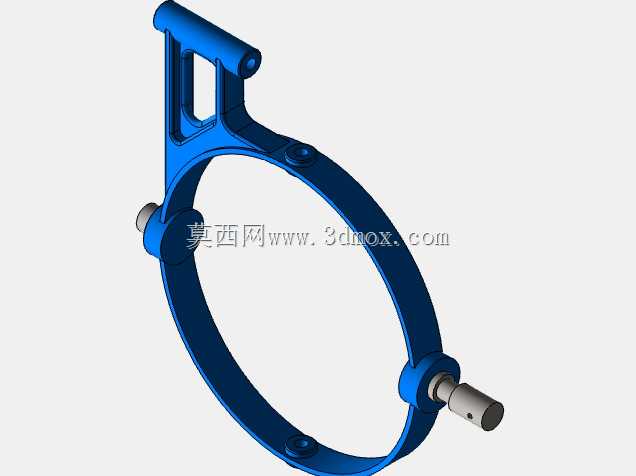

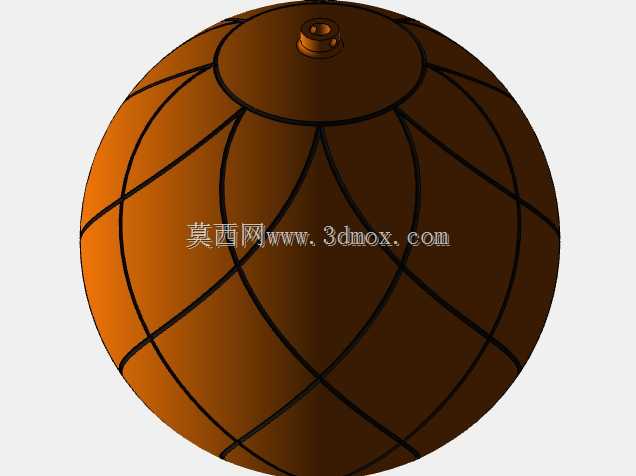

　　球体部分采用表面刻画经纬线的空心薄壁结构，重量控制在150g以内，降低传动系统的负载，环抱球体的环形框架采用U型分体式结构，框架两端的转轴与立柱上的滑动轴承配合，转动阻尼控制在0.1N·m左右，既不会因为阻尼过小导致球体转动惯性过大停位不准，也不会因为阻尼过大让手摇操作过于费力。手摇曲柄的长度设计为60mm，符合普通人手操作的施力习惯，手摇输入转速在60r/min时，球体的自转转速约为5r/min，公转转速约为2r/min，运动节奏平缓，适合观察演示。

　　从结构细节来看，所有传动部件都做了无外露锐边处理，齿轮啮合位置预留0.1mm的侧隙，避免温度变化导致齿面胀死，轴承位置预留润滑脂加注空间，长期使用也能保持传动顺畅。整个装置的结构没有采用复杂的非标零件，大部分零部件都可以通过常规的铣削、3D打印工艺加工制作，装配过程不需要专用工装，按照轴系装配顺序依次装入齿轮、轴承、卡簧即可完成总装，后期维护时只需要拆开单侧立柱的连接螺栓就能更换磨损的齿轮或轴件，维护成本很低。在科普展示场景中，这种透明化的齿轮传动结构能让观察者清晰看到每一级动力的传递路径，相比封闭式的演示装置更具教学意义，而作为桌面陈设时，蓝黑配色的金属质感结构搭配棕色调的球体，也具备不错的视觉协调性，手动驱动的方式不需要外接电源，摆放位置不受供电条件限制。
