手动套丝板牙扳手结构设计

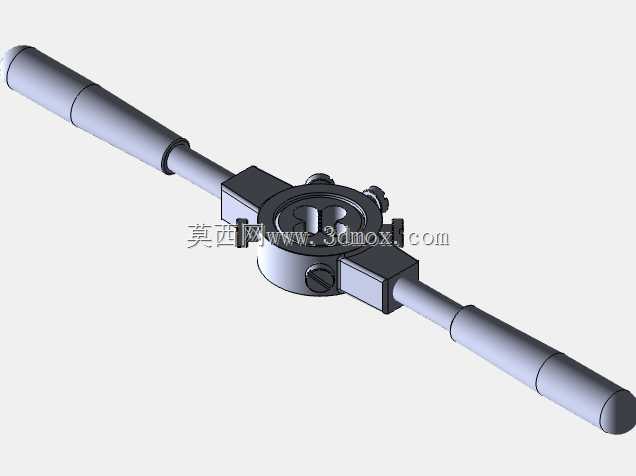

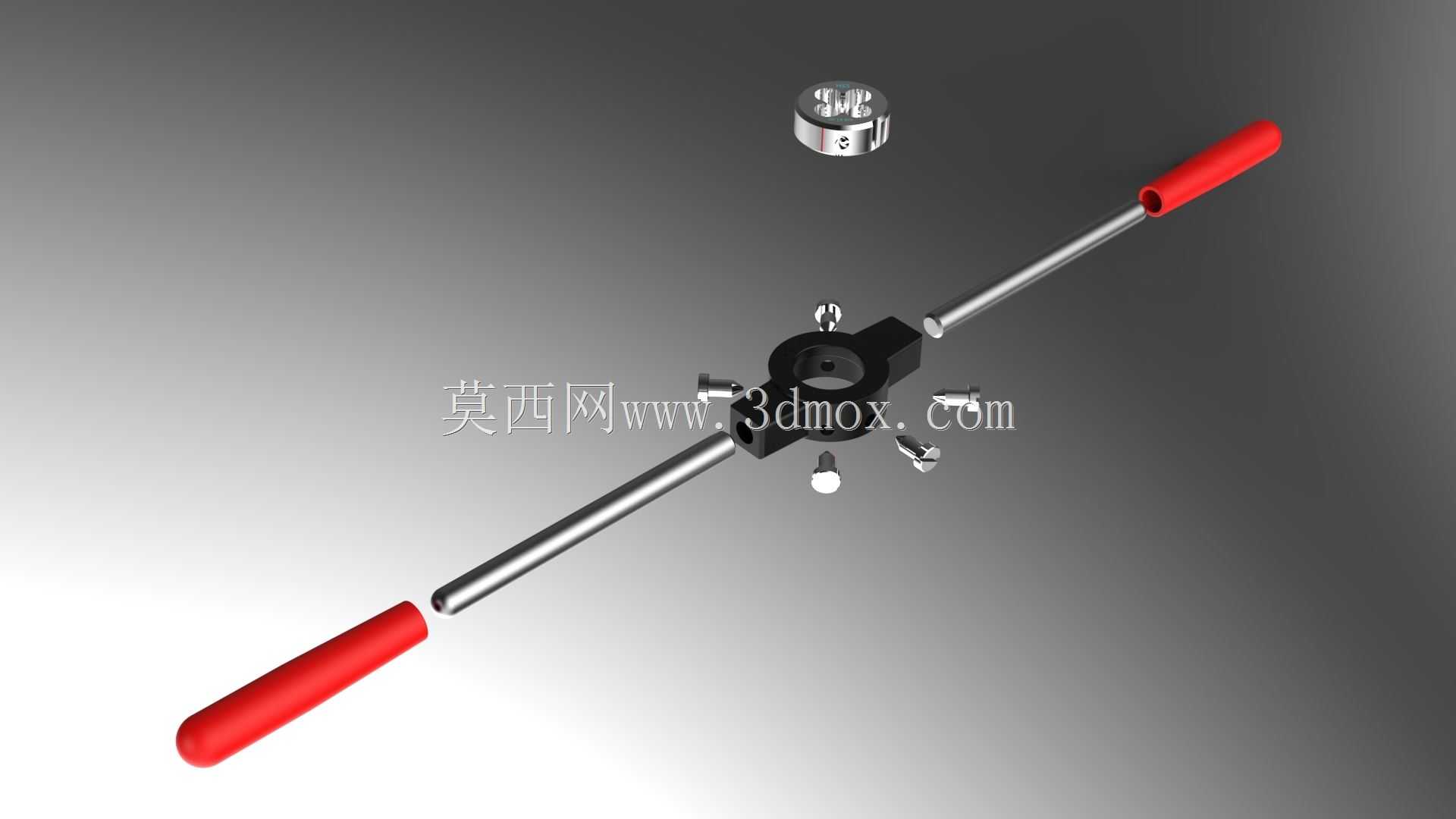

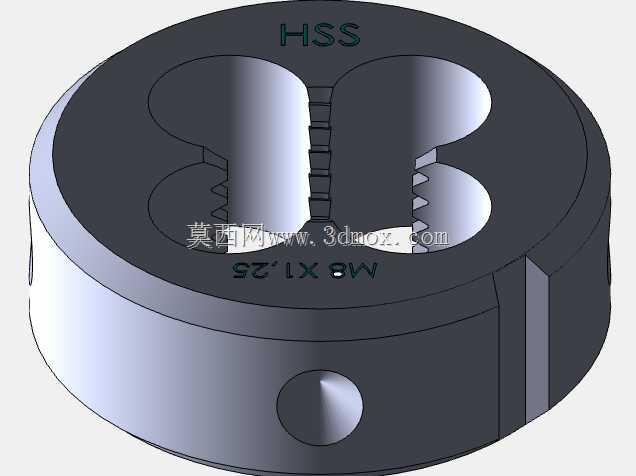

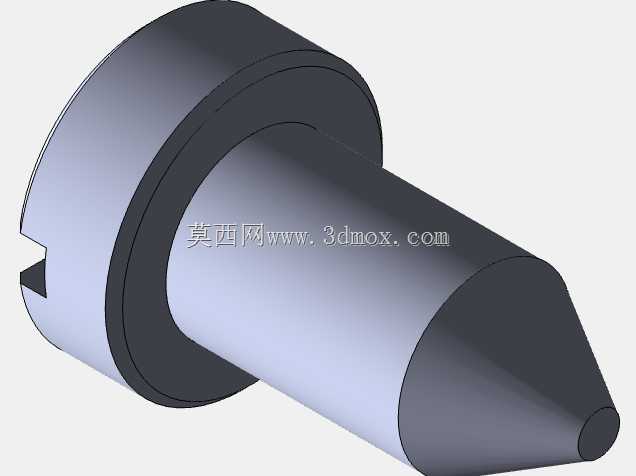

　　这款手动套丝板牙扳手是机加工、设备维保、管线安装场景里高频使用的手动螺纹加工工具，核心作用是装夹固定圆板牙，通过人力转动完成外螺纹的套制作业，尤其适配M8x1.25这类小规格公制细牙螺纹的现场加工需求，在没有电动套丝设备的零散作业、现场抢修、小批量修配场景中，是无法被替代的基础工装。从结构设计逻辑来看，整体采用对称式双握把布局，中心为板牙装夹腔体，腔体周边设置对称的紧定螺钉结构，用来适配不同外径规格的标准圆板牙，装夹时通过拧紧侧边的紧定螺钉，将板牙牢牢固定在腔体中心位置，保证套丝过程中板牙不会出现周向转动或轴向偏移，避免螺纹乱牙、偏斜的问题。

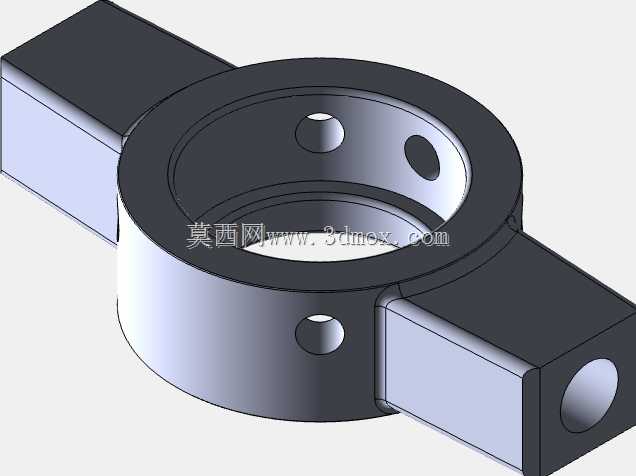

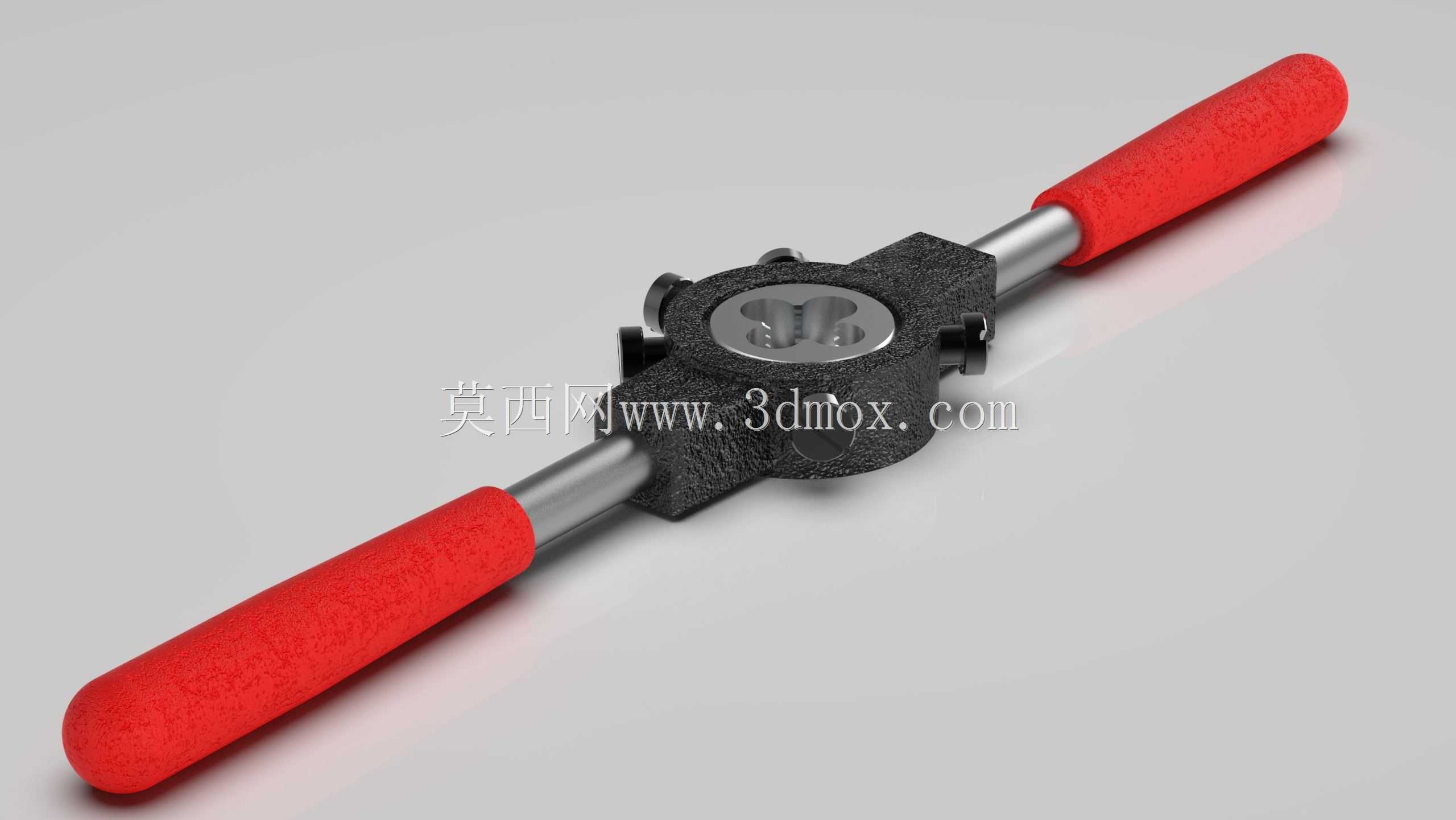

　　握把部分采用金属杆芯外包防滑握持层的设计，金属杆芯穿过中心架体的安装孔，通过过盈配合或者侧面顶丝实现固定，保证转动施力时握把不会出现松脱晃动；外包的防滑握持层采用带细微纹理的软质材质，增大手掌与握把之间的摩擦力，即使手上沾有切削液、油污，也能稳定施力，同时减少长时间施力转动时手掌的压痕与劳损。中心架体采用铸铁材质一体铸造成型后做表面发黑处理，既保证架体有足够的结构强度，承受套丝时的周向扭力不会出现开裂变形，又能通过发黑处理提升表面防锈能力，适配车间、户外工地等复杂作业环境的使用需求。

　　从安装边界与尺寸适配来看，中心装夹腔体的内径尺寸匹配标准圆板牙的外径公差，可兼容对应规格范围内的公制、英制圆板牙，不需要额外改装即可直接装夹使用；双握把的总长度经过力矩优化，在加工M8规格螺纹时，普通人的手劲即可通过握把提供足够的扭转力矩，不需要额外加接延长杆，同时握把长度不会过长，避免在狭小空间内作业时出现转动干涉。在实际作业过程中，使用该工具套丝前需要先将待加工圆杆的端部做15度左右的倒角，方便板牙初始切入定位，套丝过程中需要每转动1/2到1圈反向回退1/4圈，切断切屑避免卡屑损坏板牙或螺纹，这款扳手的对称握把设计刚好适配这种正反向交替转动的操作逻辑，双手握持两侧握把转动时施力均匀，不会出现单边施力导致的板牙偏斜，保证套出的螺纹与圆杆同轴度符合装配要求。

　　不同于电动套丝设备的笨重与场地限制，这款手动板牙扳手整体重量轻便，可随身携带到高空作业、设备安装现场等无法架设电动设备的位置完成螺纹修配、现场套丝作业，在五金加工、水电安装、设备维修、钣金加工等行业的零散作业场景中普及率极高。设计过程中重点考量了受力分布的合理性，中心架体的受力位置做了局部加厚处理，紧定螺钉的安装位置对应板牙的定位卡槽，避免紧定螺钉直接顶在板牙的切削刃位置损坏板牙；握把与中心架体的连接位置做了圆角过渡，减少应力集中，避免长期大扭力使用时连接位置出现断裂。握持层的长度覆盖成年人手掌的握持范围，转动时手掌不会直接接触到金属杆芯，冬季低温环境下使用也不会出现冻手的问题，同时软质层可以缓冲转动过程中的震动反馈，让作业人员更清晰地感知板牙的切削状态，及时调整施力大小，避免用力过大导致板牙崩齿或者螺纹烂牙。
