SolidWorks设计大米烘干设备结构

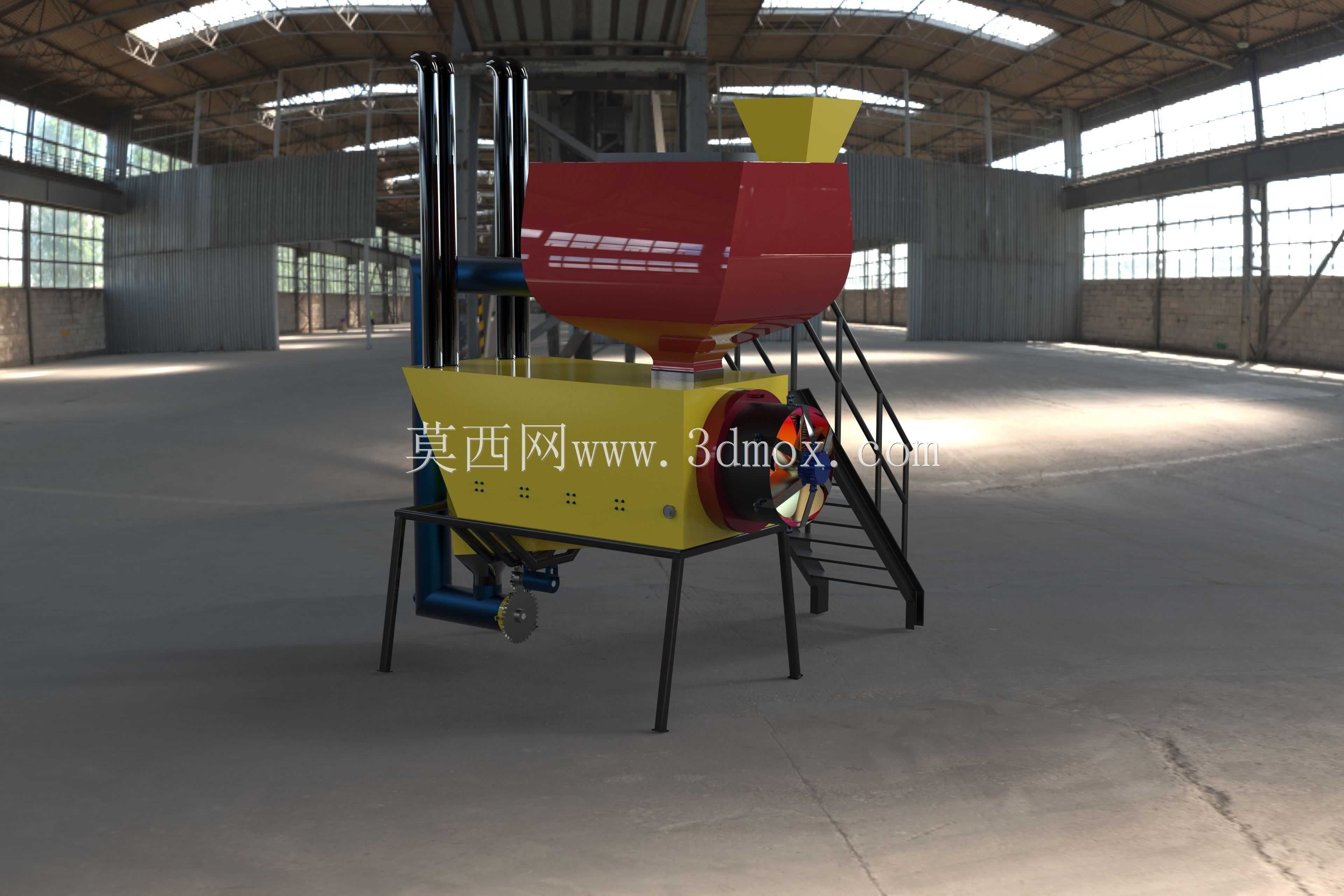

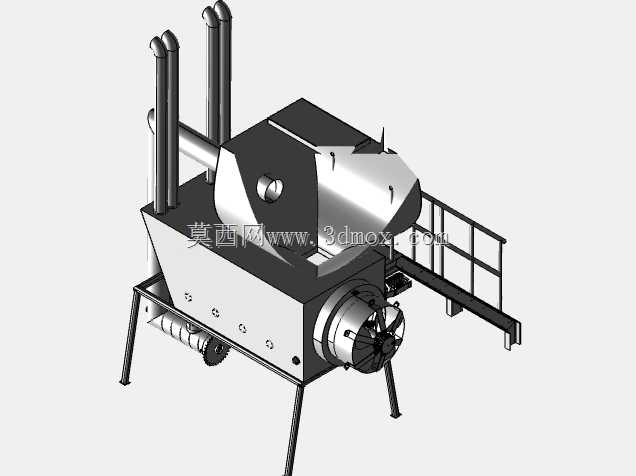

　　在粮食产后处理环节，烘干工序是避免米粒霉变、保障储存稳定性的核心步骤，这套大米烘干设备的三维结构，完全围绕中小型粮油加工点、种粮合作社的实际作业场景搭建，没有冗余的装饰性结构，所有部件的排布都优先服务于作业效率与后期维护便利性。从实际作业逻辑来看，设备的进料端设置在顶部偏侧位置，进料口做了扩口式导料结构，避免湿米进料时出现搭桥堵料的问题，进料段下方直接衔接匀料布料组件，通过低速摆动的导料板将进入干燥室的米粒均匀铺在层式输送网带上，铺料厚度可以通过导料板的高度调节件适配不同含水率的来料，避免局部料层过厚导致烘干不均、表层米过干而内层米含水率不达标的问题。

　　干燥室作为设备的核心功能段，采用了分仓控温的结构设计，靠近进料端的第一区段为高温预热段，搭配电加热与蒸汽供热的复合热源接口，用户可以根据厂区现有能源条件选择单一供热或组合供热模式，预热段的热风采用下送上回的循环路径，热风穿过网带上的米层时，能快速带走米粒表面的游离水，同时避免热风直吹导致米粒爆腰；中段为匀速干燥段，热风风速较预热段降低30%，温度控制在米粒淀粉糊化临界温度以下，缓慢析出米粒内部的结合水，保证烘干后的米粒整米率符合加工要求；靠近出料端的区段为冷却缓苏段，通入常温自然风降低米温，同时让米粒内部的水分重新分布，避免出料后米粒因温差出现脆裂。

　　设备的鼓风系统全部采用侧置式安装布局，循环风机与补风风机都预留了快拆式检修口，日常清理风机叶轮积尘、更换过滤棉时不需要拆解设备主体框架，供热组件的控制阀组集中布置在设备侧部的检修舱内，蒸汽管路做了倾斜排布避免冷凝水积存，电加热管采用插拔式安装结构，单根加热管故障时可以直接抽出更换，不需要排空整个干燥室的热量。从安装边界来看，设备主体采用方管焊接框架作为承载结构，底部设置了六个可调式支撑脚，可适配地面平整度偏差在15mm以内的安装场地，不需要额外做预埋基础，设备侧面预留了与上游进料提升机、下游出料输送机的连接法兰接口，法兰孔位采用通用的粮食输送设备标准孔距，可以直接对接市面上主流的粮油加工输送线，不需要额外做转接件设计。

　　整套结构做了参数化关联设计，网带宽度、干燥室段数、热源功率都可以根据实际处理量需求调整，比如将网带宽度从800mm拓展至1200mm时，框架的支撑横梁、风室的分隔板尺寸会随参数同步更新，不需要重新逐个绘制零件，能大幅缩短同系列不同规格设备的设计周期。设备的所有棱角位置都做了圆弧过渡处理，避免积料死角，与米粒接触的内壁全部采用镜面不锈钢材质，符合粮油加工设备的卫生要求，清理时可以直接用高压水枪冲洗内壁，不会出现残料霉变污染后续加工物料的问题。
