热刺西门子BROV系列双柄快接接头结构

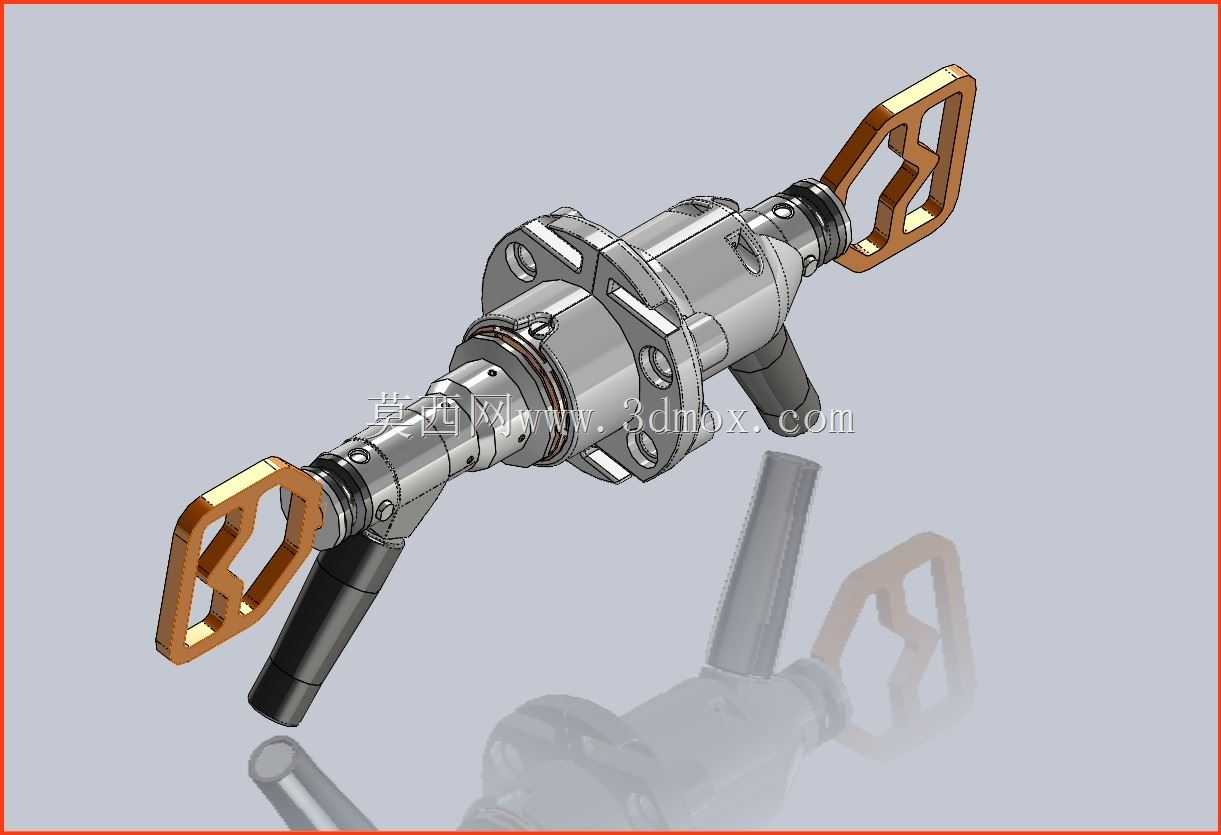

　　该接头结构主要面向工业流体输送场景下的快速接驳需求，常见于液压动力单元外接管路、化工介质临时输送管线、重型设备液压系统检修接驳等工况，解决传统螺纹接头拆装效率低、对位要求高、带压操作难度大的实际痛点。从结构设计来看，主体采用对称式双操作手柄布局，两个铜合金材质的D型手柄分别布置在接头主体两端，操作时无需额外工具，双手同时扳动手柄即可完成接头的锁紧与解锁动作，相比单侧手柄结构，受力更均衡，不会出现单侧施力导致的密封面偏载问题，在带压工况下操作也能避免接头受侧向力出现密封泄漏。

　　主体中段设置圆形法兰安装基准，法兰盘上均布多个螺栓过孔，可直接固定在设备面板、阀块安装面或者管路支架上，安装时法兰端面可加装O型圈或者金属缠绕垫实现静密封，安装边界上，法兰盘外径与主体筒身直径保持合理比例，不会因为法兰尺寸过大导致周边管路布置出现干涉，两端插接头的伸出长度经过匹配设计，在手柄扳动到最大解锁角度时，手柄边缘不会与安装面或者相邻管路发生碰撞，预留的操作空间刚好满足戴劳保手套的手部操作需求。

　　接头内部的流道采用等径设计，没有突然的扩径或者缩径结构，能减少介质流经时的压力损失，适配液压油、乳化液、低压水等多种常规工业介质，内部密封组件采用组合式密封结构，动密封部位采用耐磨橡胶材质搭配支撑环，在反复插拔接驳的过程中，密封件不会因为摩擦出现翻边、磨损过快的问题，静密封部位采用端面压紧密封，锁紧后密封面比压均匀，能承受额定工作压力下的介质冲击，不会出现渗漏。两端的插接部位做了导向倒角设计，对接时无需完全精准对位，顺着倒角即可顺利插入，降低现场操作人员的对接难度，插接到位后会有明显的触感反馈，操作人员无需额外观察即可确认接头已经接驳到位，避免出现未锁紧导致的介质喷溅风险。

　　手柄部位采用镂空式结构，在保证结构强度的前提下降低整体重量，长时间操作也不会出现手部疲劳，手柄表面做了防滑纹理处理，沾有少量油污的情况下也能稳定施力，不会打滑。主体材质采用高强度合金钢，表面做了防锈处理，能适应车间内潮湿、有少量油污的工作环境，不会因为短期锈蚀导致手柄卡滞、密封面失效。从建模细节来看，所有配合面的公差都按照机械设计标准做了预留，法兰安装孔的位置度、插接头的同轴度、手柄转轴的配合间隙都符合实际加工要求，模型还原了所有的密封槽、卡簧槽、锁紧钢珠的安装位置，可直接用于接头的结构验证、安装干涉检查，也可作为液压系统管路布置的配套元件模型，在做整线三维布局时直接调用，无需重新建模。在实际选型应用中，该类接头的通径规格可根据管路流量需求匹配，法兰安装尺寸可适配不同的设备安装标准，双柄锁紧的结构相比单柄结构更适合大通径、高压力的管路接驳场景，不会因为压力过高导致解锁力过大，操作时的力臂经过优化，单手即可完成单侧重载下的解锁动作，在设备检修、临时管路接驳、移动液压设备连接等场景下，能大幅缩短管路拆装时间，减少停机等待时长。
