双工位上滑式热压转印加工设备结构

　　这款设备主要面向服装面料、皮具片材、塑胶平面工件的热压转印、热合定型工序，在服饰印花加工厂、皮具加工车间、小型广告标识制作工坊都有广泛的应用场景，相比单工位热压设备，双工位滑台结构可以让操作人员在一侧工位完成压合作业的同时，在另一侧提前完成待加工工件的摆放定位、成品取件操作，能够大幅压缩工序等待空窗时间，提升小批量多批次加工的流转效率。

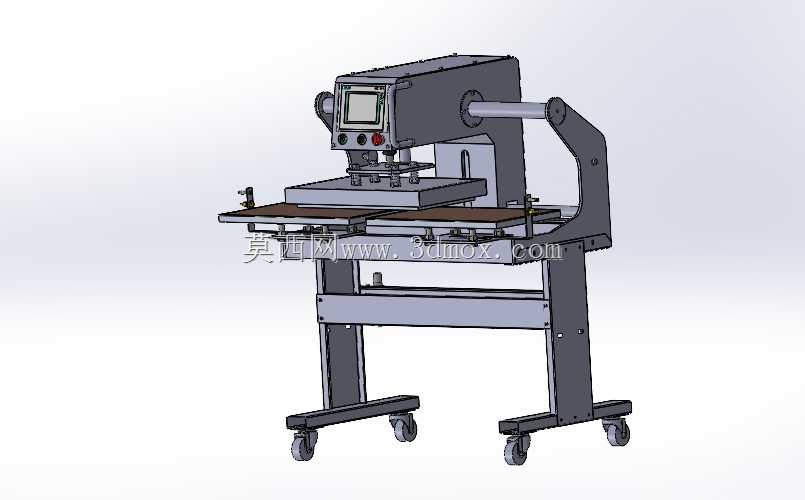

　　从结构设计逻辑来看，设备采用悬臂式上压合机构布局，压合动力头安装在C型焊接机架的上部悬臂端，下部预留出足够的滑台移动空间，两个加工工位沿水平方向并排布置在滑台板上，滑台通过直线导轨与下部机架连接，可沿水平方向左右滑动，实现两个工位在压合工作位与上下料操作位之间的切换，这种布局能让操作人员始终在设备正面完成上下料操作，无需探身到压头下方，从结构层面规避了压合误动作带来的安全风险。机架底部配置四个带刹车的万向脚轮，方便车间内根据产线调整需求移动设备位置，脚轮锁定后可保证设备作业时的稳定性，无需额外打膨胀螺栓固定地面，适配小型加工车间灵活排布工位的需求。

　　压合机头部分集成了加热模块、压力调节模块与操作控制单元，正面嵌入触控显示屏与实体操作按钮，可直接设置压合温度、保压时长、压合压力等工艺参数，参数调整直观便捷，机头侧面设置的旋转轴结构可适配不同厚度工件的压合高度微调，保证压合面受力均匀。工作台面采用耐高温平整板材制作，表面平整度控制在合理公差范围内，避免压合时出现局部压力不足导致的转印脱落、粘合不牢问题。

　　设计过程中重点考量了操作人机工程学，工作台面高度设置在适合站立操作的区间，操作人员长时间作业不易产生疲劳，控制按钮与显示屏的位置正对操作人员站立位，无需侧身或抬手即可完成参数调整与作业启动操作。设备的走线全部沿机架型材内部布置，外部无裸露线缆，既避免车间加工过程中线缆被工件勾挂造成损坏，也能让设备整体外观更整洁，减少清洁维护的死角。

　　安装边界方面，设备整体占地宽度适配400x500mm的工位预留空间，放置时需在设备左右两侧预留不小于300mm的操作空间，后部预留100mm的散热与走线空间即可，无需额外配套大型辅助设备，接入常规工业气源与电源即可投入使用，适合小型加工户作为主力热加工设备使用，也可嵌入到小型自动化产线中作为热压工序单元使用。滑台的滑动行程经过精准核算，工位切换时不会与机架、机头部分产生运动干涉，两个工位的定位块可根据加工工件的尺寸快速更换，适配不同规格片材的加工定位需求，无需对设备主体结构进行改动即可完成多品类工件的加工切换，设备的维护点全部设置在易触及的位置，日常加热板清洁、导轨润滑、压力校准等维护作业无需拆解大量结构件，可有效降低设备运维的时间成本。
