小型台式平面广告印刷设备结构设计

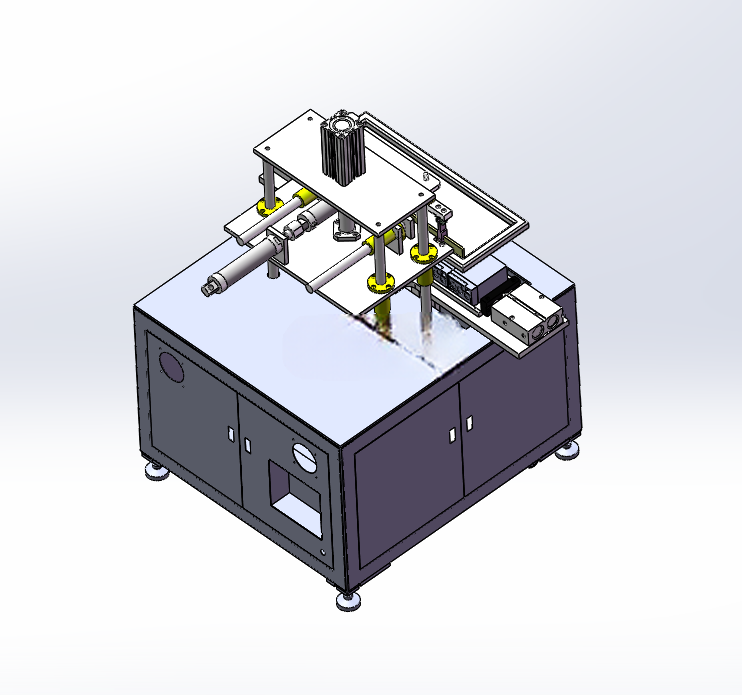

　　这款台式平面印刷设备的结构设计，核心围绕小批量平面承印物的印刷作业需求搭建，整体采用下置机柜集成动力与控制元件、上置作业工位排布执行机构的布局逻辑，能够适配薄纸、卡片、薄塑料片等多种厚度在0.1mm-2mm区间的平面承印物印刷作业，常见于文印门店、小型广告加工坊、企业内部文印部门的小批量宣传单页、名片、产品标识卡、简易包装封皮的印刷生产场景，相比大型轮转印刷设备，其占地尺寸控制在1200mm800mm1100mm区间，底部配置可调支撑脚杯，安装时仅需平整硬化地面即可完成调平固定，无需额外预埋地脚螺栓，对安装场地的承重、空间要求极低，转场移位也仅需常规手动液压叉车即可完成搬运。

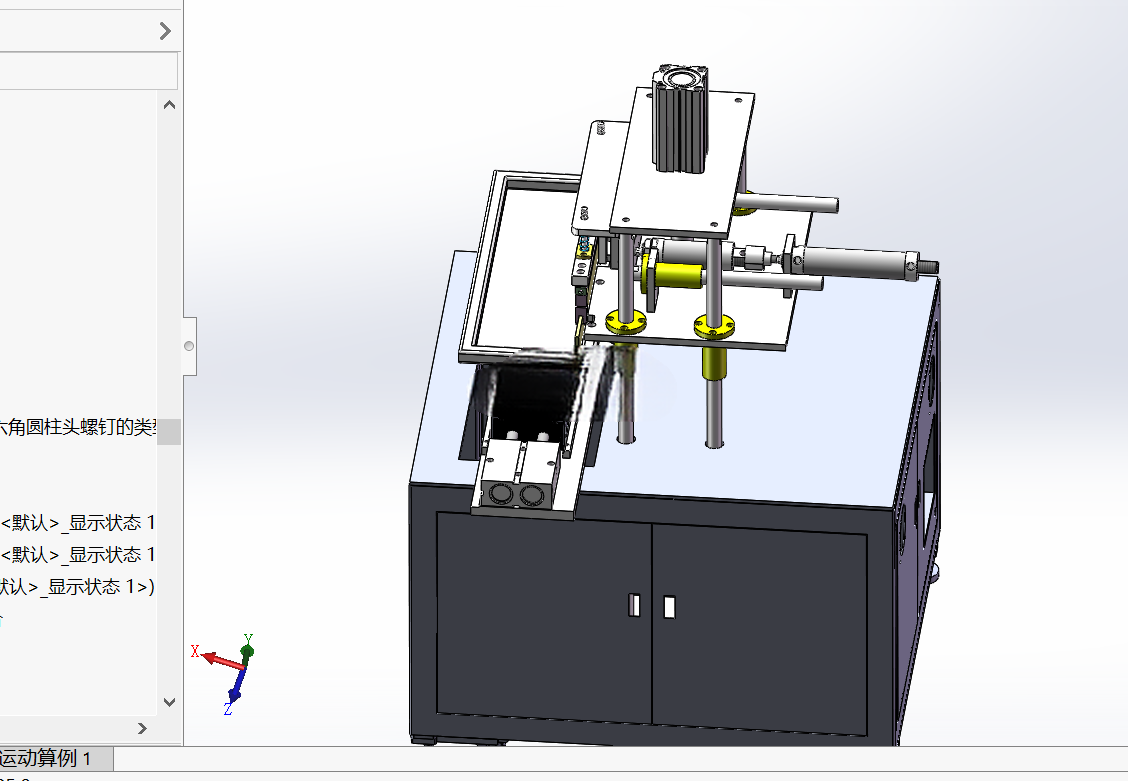

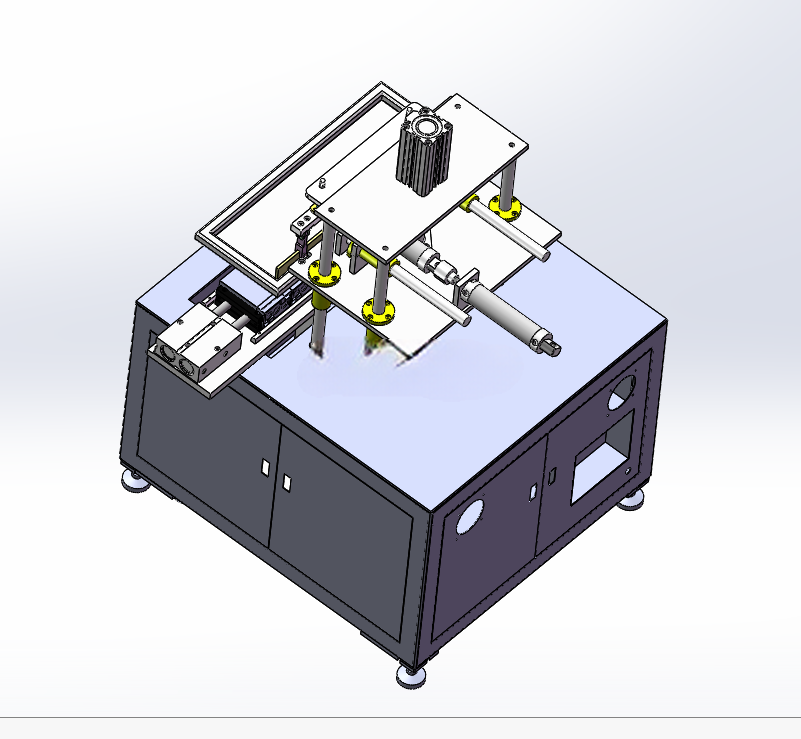

　　从功能模块划分来看，设备下部的封闭式机柜采用钢板折弯焊接成型，内部预留了电气元件安装腔、气动三联件安装位以及驱动电机的固定工位，机柜侧面开设散热通风孔与操作维护门，日常检修时无需拆解上部作业结构即可完成线路排查、易损件更换等操作；上部作业平台采用加厚铝板铣平加工，平面度控制在0.05mm/m以内，为承印物的平稳输送提供基准面。输纸机构采用气缸驱动的滑台模组搭配可调定位挡块，能够根据承印物的幅面调整输送行程与定位基准，定位重复精度可控制在0.2mm以内，避免承印物输送偏移导致的印刷套准误差；折叠导纸组件设置在输纸行程末端，针对需要完成折线预压的宣传单、信封类承印物，可在输送过程中同步完成折痕预压工序，减少后续单独折页的加工环节。

　　涂墨机构采用网纹辊定量供墨结构，安装在压印工位的进料侧，可根据印刷图案的墨量需求调整网纹辊与承印物的接触间隙，间隙调整范围在0mm-5mm之间，配合墨量调节旋钮可实现不同厚度承印物的均匀涂墨，避免出现墨层过厚晕染、墨层过浅露底的印刷缺陷。压印工位采用上置气缸驱动的压合结构，压印板采用硬质铝合金加工后表面包胶处理，包胶层硬度控制在邵氏60度，既保证压印过程中压力均匀传递，又避免硬接触压伤承印物表面；压印工位的导向柱采用直线轴承搭配镀铬光轴，四根导向柱对称分布在压印板四角，保证压合过程中压印板始终与作业平台保持平行，平行度误差不超过0.1mm，确保印刷面各位置压力一致，不会出现局部印刷不实的问题。

　　设计过程中充分考虑了小型加工场景的操作便捷性需求，所有执行元件的控制按钮均集中设置在机柜前侧的操作面板位，操作人员仅需完成承印物上料、参数调整两个步骤即可启动印刷循环，单次印刷循环时长可控制在3s以内，能够满足小批量生产的效率需求；各运动工位均设置了机械限位块与软限位参数双重保护，避免气缸超程运行导致的结构碰撞损坏，同时在运动部件的外侧预留了安全防护罩安装位，可根据使用需求加装透明亚克力防护罩，避免操作人员误触运动部件引发安全事故。

　　在安装边界的适配设计上，设备后侧预留了气源接口、电源接口的统一安装位，所有外接线缆、气管均采用快插接口设计，现场安装时仅需接入0.5MPa-0.7MPa的压缩气源与220V民用交流电源即可完成调试运行，无需额外配置工业高压供电线路，适配绝大多数小型加工场地的配套条件；设备上部的执行机构均采用模块化安装设计，涂墨组件、压印组件、输纸组件均可单独拆解更换，当需要更换不同印刷幅面的作业配件时，仅需松开对应模块的固定螺丝即可完成拆装，无需整体拆解设备结构，大幅降低了日常维护与配件更换的操作难度。针对不同承印物的特性差异，输纸滑台的运行速度、压印气缸的下压压力、涂墨辊的转动速度均设置了可调区间，操作人员可根据承印物的材质、厚度、印刷图案的复杂度灵活调整参数，适配铜版纸、哑粉纸、白卡纸、薄PVC片等多种常见广告印刷承印材料的加工需求，无需额外购置多台专用设备即可覆盖多数小型广告印刷的作业场景。
