直径87毫米金属材质吸尘器叶轮设计

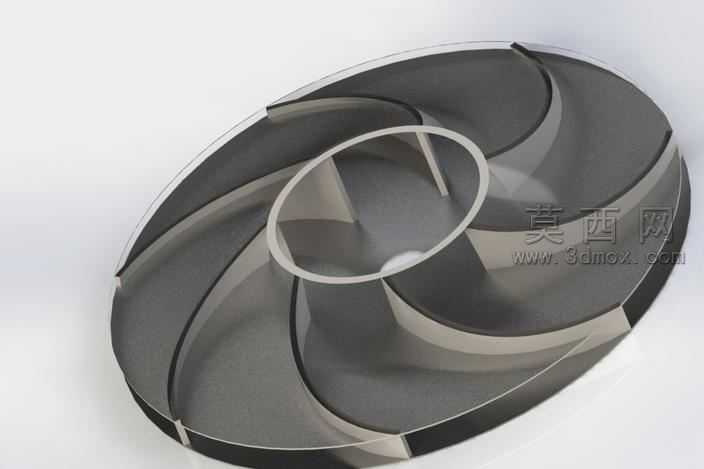

本作品为家用真空吸尘器配套的径流式叶轮三维设计，采用SolidWorks完成全参数化建模，整体直径设定为87毫米，适配常规家用卧式、桶式吸尘器的电机输出端安装尺寸。建模过程中首先以旋转凸台命令构建叶轮的中心轮毂基体，精准匹配电机轴的安装孔径与定位台阶尺寸，保证装配时的同轴度公差符合设计要求。叶片部分采用曲面放样命令生成，依据离心式吸尘叶轮的气动性能要求，将叶片设计为后向弯曲形态，每片叶片的曲面曲率经过反复调整，兼顾气流导入效率与高速旋转时的结构强度，叶片与轮毂、轮盖的衔接处全部采用圆角过渡处理，避免应力集中导致的高速运转断裂风险。轮盖部分采用薄壁旋转特征构建，厚度设定为0.8毫米，与叶片外缘完全贴合，形成封闭的气流流道，减少气流泄漏损失。材质设定为金属材质，渲染阶段赋予哑光金属质感，还原金属冲压叶轮的真实表面肌理，同时添加细微的表面磨砂纹理，模拟实际量产件的表面处理效果。结构设计上充分考虑量产冲压工艺的可行性，所有曲面均满足冲压成型的拔模角度要求，无倒扣、无过小曲率的难成型特征，轮毂处预留的安装孔位可直接适配标准紧固件，无需二次加工。设计思路围绕家用吸尘器的实际使用需求展开，在保证叶轮气动效率的前提下，尽可能简化结构、降低加工难度，87毫米的直径尺寸经过匹配测算，可适配多数1200W至1600W功率段的家用吸尘器电机，高速旋转时可产生足够的负压吸力，同时金属材质的选用相比塑料叶轮具备更高的结构强度与抗疲劳性能，可承受更高的转速，延长叶轮的使用寿命。建模完成后经过干涉检查，所有零部件之间无装配干涉，流道内部无凸起阻碍气流的结构，可直接导出工程图用于冲压模具开发，也可导入仿真软件进行气动性能与动平衡模拟验证。
