组合式阶梯块机械零件三维建模练习

项目分类:通用机械零部件 发布时间:2016-03-18 ID:87420
  • 组合式阶梯块机械零件三维建模练习
  • 组合式阶梯块机械零件三维建模练习

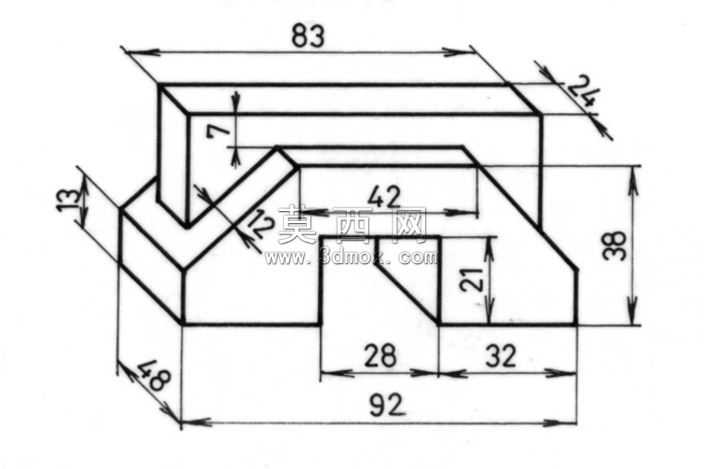

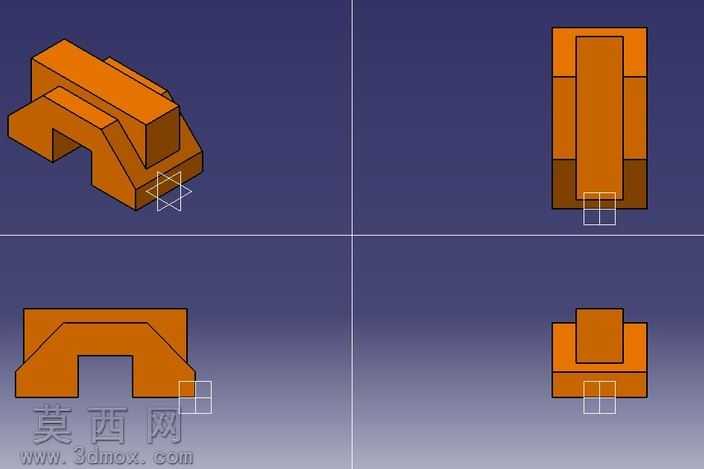

本次建模对象为组合式阶梯块机械零件,整体采用块体拼接的实体结构设计,建模过程依托三维设计环境完成,首先梳理轴测图标注的全部尺寸参数,明确各部分结构的长宽高对应数值:整体长度方向总尺寸为92,宽度方向总尺寸为48,高度方向总尺寸为38,顶部突出块体长度为83、宽度为24、高度为7,左侧阶梯段宽度尺寸为13,中部斜切结构对应尺寸为42,下方凹槽段长度28、右侧段长度32,凹槽内凸起结构高度为21。建模初始阶段先绘制底部基础块的二维草图,以长度92、宽度48的矩形为基础轮廓,拉伸生成高度为38减去7的基础实体,保证底部实体的尺寸基准与轴测图标注完全对齐。随后处理顶部突出块结构,在基础实体的上表面绘制长度83、宽度24的矩形草图,定位时保证其与基础实体的后侧、左侧边缘对齐,向上拉伸高度7生成顶部块体,完成上下两层主体结构的拼接。接下来处理中部的斜切与凹槽结构,先在对应基准面上绘制斜切面的轮廓线,依据标注的12、42等尺寸确定斜切的起止位置与倾斜角度,通过拉伸切除命令去除多余材料,形成中部的斜向过渡面;之后处理下方的凹槽结构,在基础实体的前侧表面绘制凹槽轮廓,对应长度28的尺寸范围,向内拉伸切除至指定深度,再在凹槽右侧绘制高度21的凸起块轮廓,通过拉伸凸台命令生成该部分结构,保证凸起块的顶面与斜切面的衔接位置符合尺寸要求。建模过程中全程以轴测图的尺寸标注为校验依据,每完成一个特征的创建都进行尺寸核对,避免出现尺寸偏差,所有实体特征之间采用合并运算,保证整体零件为单一实体结构,无多余的分离面或重叠几何体。材质设置上选用常用的机械结构钢材质,赋予零件哑光金属质感,渲染时采用等轴测视角,搭配柔和的环境光,清晰展示各部分的结构衔接与阶梯层次,同时保留清晰的棱边线条,突出零件的机械加工特征。该零件建模重点在于多段阶梯结构的定位、斜切面的角度控制以及凹槽与凸起结构的尺寸匹配,通过分步创建特征、逐段校验尺寸的方式,能够保证最终模型与二维工程图的尺寸完全一致,适合作为机械建模入门阶段的练习案例,帮助学习者掌握草图绘制、拉伸凸台、拉伸切除等基础建模命令的使用,理解三维建模中尺寸基准的选择与特征创建的先后逻辑。
