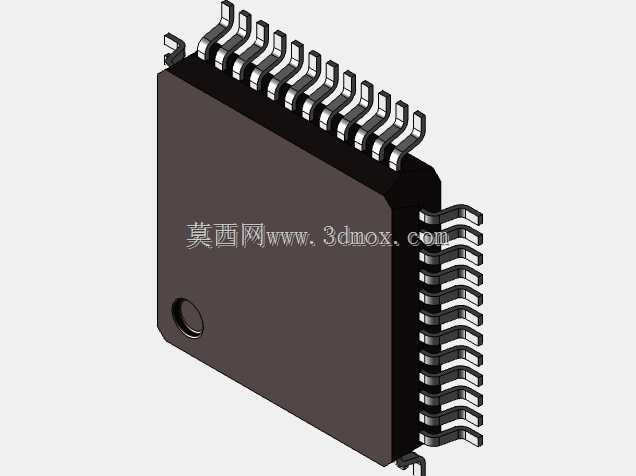

带焊盘TQFP-48-EP贴片IC封装结构

　　首先说引脚部分，TQFP封装的鸥翼型引脚是最容易出问题的地方，每一侧12个引脚总共48个，引脚的成型弧度、伸出长度、引脚间距都要严格对应实际器件的成型尺寸，不能做的太直也不能弯度过大，不然模型导入PCB装配的时候，会出现引脚和焊盘对位偏差，模拟回流焊的时候没法准确判断焊锡的润湿范围。中间的暴露焊盘也就是EP散热焊盘，是这个封装和普通TQFP-48最大的区别，这个焊盘是直接和芯片内部的散热基片连接的，建模的时候不能只做一个平面贴在器件底部，要考虑焊盘和器件本体之间的高度差，还有实际焊接时锡膏印刷的厚度余量，很多工程师建模的时候把散热焊盘和器件底面做在同一平面，导入板卡装配后会发现器件整体被垫高，导致四周引脚和对应焊盘之间出现间隙，和实际生产情况不符。在消费电子、工业控制板卡的PCB Layout环节，TQFP-48-EP这类带暴露焊盘的薄型四方扁平封装器件，是板级结构设计里经常碰到的元器件，很多刚接触结构建模的工程师容易忽略这类封装的细节，导致后期SMT贴片时出现干涉、焊接不良甚至器件无法贴装的问题。做这个封装三维模型的时候，最先要明确的是实际生产中的安装边界，不能只看器件手册里的标称尺寸，得把SMT工艺的公差余量考虑进去。外形尺寸方面，器件本体的长宽要按照标称尺寸加上模塑封装的拔模斜度，不能做成纯直角的方块，实际塑封器件的四个侧面都有微小的脱模斜度，四个角也有很小的圆角过渡，这些细节虽然尺寸不大，但在做高密度板卡的器件间距校验的时候，比如和旁边的0402阻容件、屏蔽罩支架的间隙检查，差个0.1mm就可能出现装配干涉。安装边界的设定上，要在器件本体外围留出SMT贴装的吸嘴取料空间，还有后期返修时热风枪的操作空间，不能把器件的占位空间只画到本体边缘，要考虑整个工艺环节的需求。从实际用途来说，这个封装的三维模型主要用在PCB的三维装配校验里，比如检查器件和外壳的间隙、和板上其他接插件的高度差，还有做整机热仿真的时候，散热焊盘的接触面积、引脚的导热路径都是仿真的关键参数，如果模型做的不准，仿真出来的芯片结温会和实际测试值差很多。设计思路上，没有做多余的简化，把引脚的弯折细节、散热焊盘的凹陷结构、本体上的定位标记点都做了还原，那个定位标记也就是一号引脚的圆点凹坑，是SMT贴装时的视觉对位标记，建模的时候位置和深度都要准确，不然贴装程序识别的时候会出现角度偏差。

　　还要注意引脚的共面度，实际器件的引脚共面度公差一般在0.1mm以内，建模的时候所有引脚的底部端面要处在同一个平面上，不能出现高低脚的情况，不然在做焊盘贴合模拟的时候会出现部分引脚悬空的错误判断。在工业控制板卡的应用场景里，这类封装的芯片经常用在主控、通信接口、ADC采样电路上，板卡往往要在宽温环境下工作，器件和PCB之间的热膨胀系数不匹配，引脚的弯折结构其实是用来释放应力的，建模的时候还原引脚的弧度，也能在做板卡振动仿真、热应力仿真的时候得到更准确的结果，要是把引脚做成直的刚性结构，仿真出来的引脚应力值会比实际大很多，误导结构设计的判断。

　　另外，散热焊盘上的过孔设置虽然是PCB设计的内容，但建模的时候可以在焊盘位置标注出过孔的禁布区域边界，方便结构工程师和PCB工程师对接的时候，明确哪些区域不能有突出的结构件，避免和过孔里的锡珠、阻焊层出现干涉。很多时候结构工程师拿到的封装模型都是简化版的，要么没有引脚细节，要么省略了散热焊盘，导致做整机装配的时候，等到打样回来才发现芯片顶到外壳，或者散热焊盘和下方的加强筋干涉，不得不重新改模，耽误项目进度，这个模型在制作的时候就把这些容易忽略的细节都做了还原，不管是用来做装配干涉检查，还是用来做SMT钢网设计的参考，都能匹配实际生产的需求。

　　还要提到的是，器件本体的厚度尺寸，要区分塑封本体的厚度和引脚底部到本体顶面的总高度，很多手册里给的厚度是塑封本体的厚度，没有算上引脚弯折后的总高度，建模的时候实际测量了多款同封装不同厂商芯片的总高度，取了行业通用的标称值加上公差上限，保证模型在不同厂商器件的适配性，不会出现某个厂商的芯片装进去顶壳的问题。引脚的宽度和厚度也按照通用的TQFP-48-EP封装标准做了设定，和行业通用的焊盘尺寸完全匹配，导入到常用的ECAD软件里的时候，不需要额外调整位置就能直接和PCB封装对位，减少结构工程师的调整工作量。
