顶装式多层桨叶搅拌装置结构设计

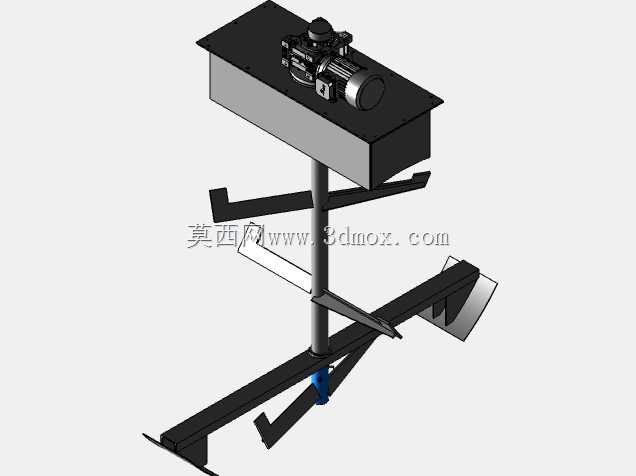

　　该搅拌装置采用顶装式安装结构，主要适配各类常压开口罐体的物料混合作业场景，在化工配料、食品浆料调配、污水处理药剂混溶、涂料分散等工况中均有广泛应用，可针对中低粘度的流体、固液混合物料实现均匀搅拌，避免罐底物料沉积、罐内物料分层的问题。整套结构的安装基准为顶部方形安装法兰板，法兰板上预留有均匀分布的螺栓安装孔，可直接与罐体顶部的安装支座通过螺栓锁紧固定，安装时需保证搅拌轴与罐体中心的同轴度偏差控制在合理范围内，避免轴系运转时出现偏摆、密封件异常磨损的问题。

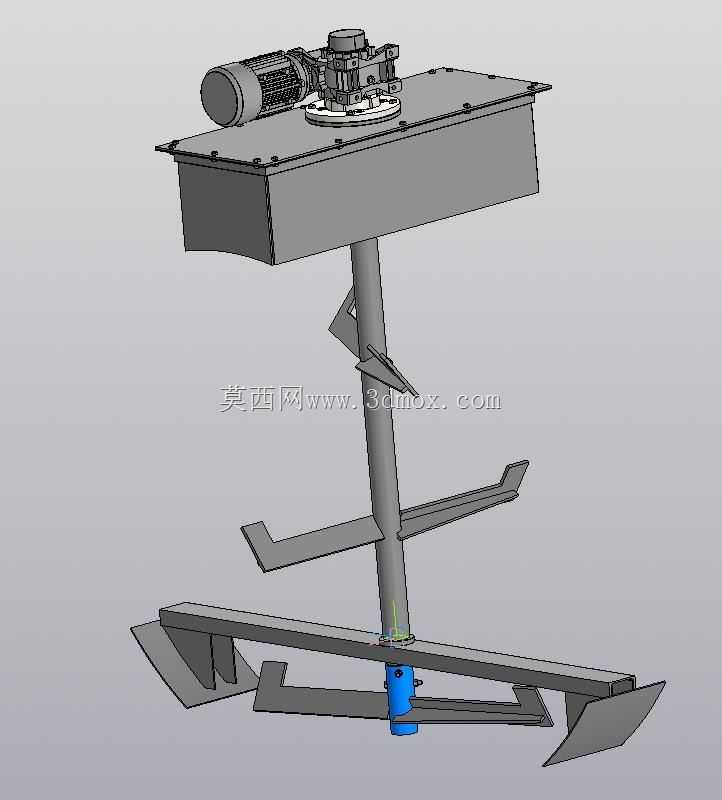

　　驱动端采用减速电机直连的传动结构，减速电机输出端与搅拌轴通过刚性联轴器连接，传动路径短，传动效率高，可根据不同物料的搅拌转速需求匹配对应减速比的减速单元，常规工况下搅拌转速控制在几十转到一百余转区间，既保证物料的翻动效果，又避免转速过高造成的物料飞溅、能耗浪费问题。搅拌轴采用等直径实心圆钢轴加工而成，轴上根据搅拌需求分层布置了多组桨叶，最上层为窄幅斜向桨叶，主要作用是打破罐内上层物料的静止液面，带动表层物料产生径向流动；中间层为折角式宽桨叶，可推动中层物料产生轴向与径向结合的复合流动，强化不同高度物料层之间的物质交换；最底层为贴合罐底轮廓的刮底式桨叶，桨叶边缘与罐底预留有合理的安全间隙，运转时可带动罐底沉积的固体颗粒向上翻动，避免重质物料长期沉积在罐底形成结块，同时底层桨叶的倾斜角度经过针对性设计，可将底部物料向罐体中心推送，配合上层桨叶的流场形成完整的循环回路。

　　整套结构的轴系支撑采用上下双轴承布置，上部支撑集成在安装法兰下方的轴承座内，可承受轴系运转产生的径向载荷与部分轴向载荷，轴下端靠近底层桨叶的位置设置有辅助支撑结构，可降低长轴运转时的挠度，避免桨叶运转时出现晃动蹭壁的问题。在结构设计过程中，首先根据罐体的容积、物料特性确定了搅拌轴的直径与桨叶的展开尺寸，保证桨叶的搅拌覆盖范围达到罐体直径的七成以上，避免罐壁附近出现搅拌死角；安装法兰的尺寸根据常规罐体的顶部开口尺寸做了适配，可兼容多数标准规格的搅拌罐安装位，无需对罐体做额外改造即可完成换装。

　　桨叶与搅拌轴之间采用螺栓锁紧的可拆连接结构，当桨叶出现磨损时可单独拆卸更换，无需整体更换搅拌轴，降低后期维护成本；所有与物料接触的结构件均做了圆滑过渡处理，避免出现直角积料死角，方便日常作业后的清洗维护。实际选型应用时，可根据罐体的实际高度调整搅拌轴的长度，根据物料的腐蚀特性选择对应的材质，整套结构的流场设计经过多轮验证，可在较低的能耗下实现较好的混合均匀度，适合各类中小容积罐体的搅拌作业改造与配套设计。
