塞斯纳172机型襟翼段结构设计

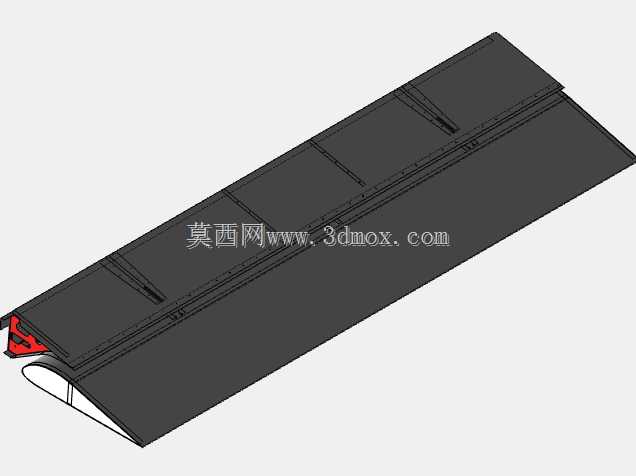

　　从实际功能来看，该襟翼段在起飞阶段可下放10度至20度，在不显著增加阻力的前提下提升机翼弯度，缩短起飞滑跑距离；着陆阶段可下放至30度至40度，在大幅提升升力系数的同时增加飞行阻力，降低着陆进近速度，缩短着陆滑跑距离，同时在进近过程中配合副翼、升降舵完成低速状态下的姿态调整，避免失速风险。从设计思路层面，该结构完全遵循塞斯纳172原机的破损安全设计原则，主体采用航空铝合金蒙皮与内部翼肋、长桁铆接结构，蒙皮厚度根据不同区域的受力载荷做差异化分布：前缘区域受气流冲击载荷较大，蒙皮厚度适当提升，同时前缘做符合翼型曲线的圆滑过渡，避免气流分离；后缘区域为操纵力矩传递末端，厚度适当减薄以降低整体重量，同时保证足够的刚度避免高速气流下的颤振。在通用航空小型固定翼飞机的结构体系中，襟翼作为机翼增升装置的核心组成，直接决定飞机低速起降阶段的升力特性与操纵安全性，塞斯纳172作为全球保有量最高的单发活塞式通航训练机型，其襟翼段的结构可靠性直接关系到飞行训练、短途通航作业的运行安全。本次呈现的襟翼段结构，完全匹配塞斯纳172的原厂安装接口，可直接用于该机型的维修替换、结构教学演示、改装方案验证等场景，覆盖通航维修单位、飞行院校机务教学、航空爱好者模型复刻等多个实际应用场景。

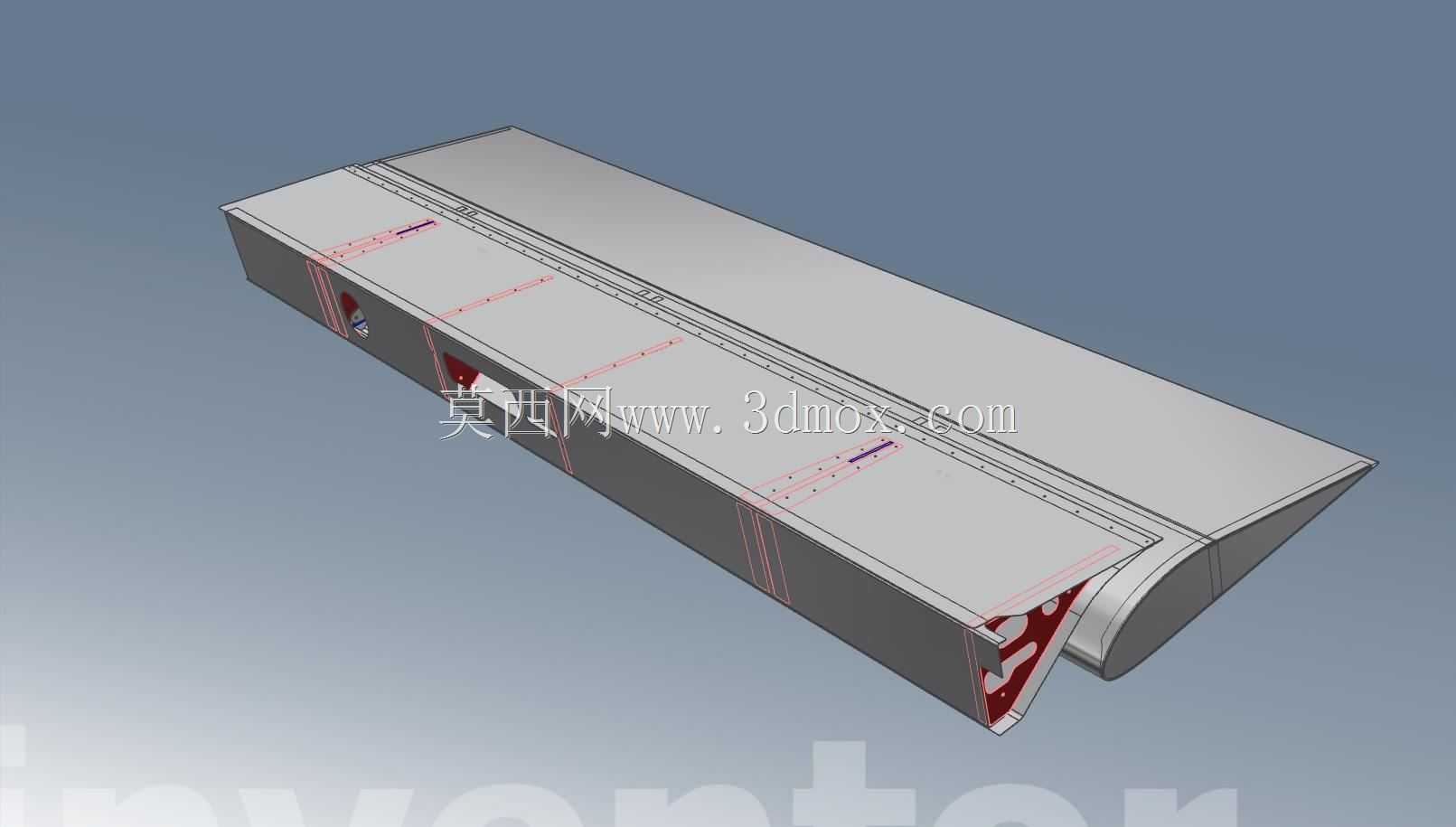

　　内部翼肋按照翼型弦向等距分布，每个翼肋上预留了长桁安装槽、操纵摇臂连接孔位、蒙皮铆接定位孔，长桁沿展向贯穿整个襟翼段，与每个翼肋铆接固定，将蒙皮承受的气动载荷均匀传递到翼肋结构上，再通过根部的连接接头传递到机翼主梁结构。在安装边界设计上，该襟翼段的展向长度、弦向宽度完全匹配塞斯纳172机翼外侧的襟翼安装舱位，根部的三个连接铰点位置精度控制在0.1mm以内，可直接与机翼上的襟翼导轨、作动筒连接位适配，不需要额外的修配加工；襟翼与机翼主翼面、相邻副翼之间的间隙严格控制在3mm至5mm之间，既避免操纵过程中出现结构干涉，又减少间隙带来的气动效率损失。

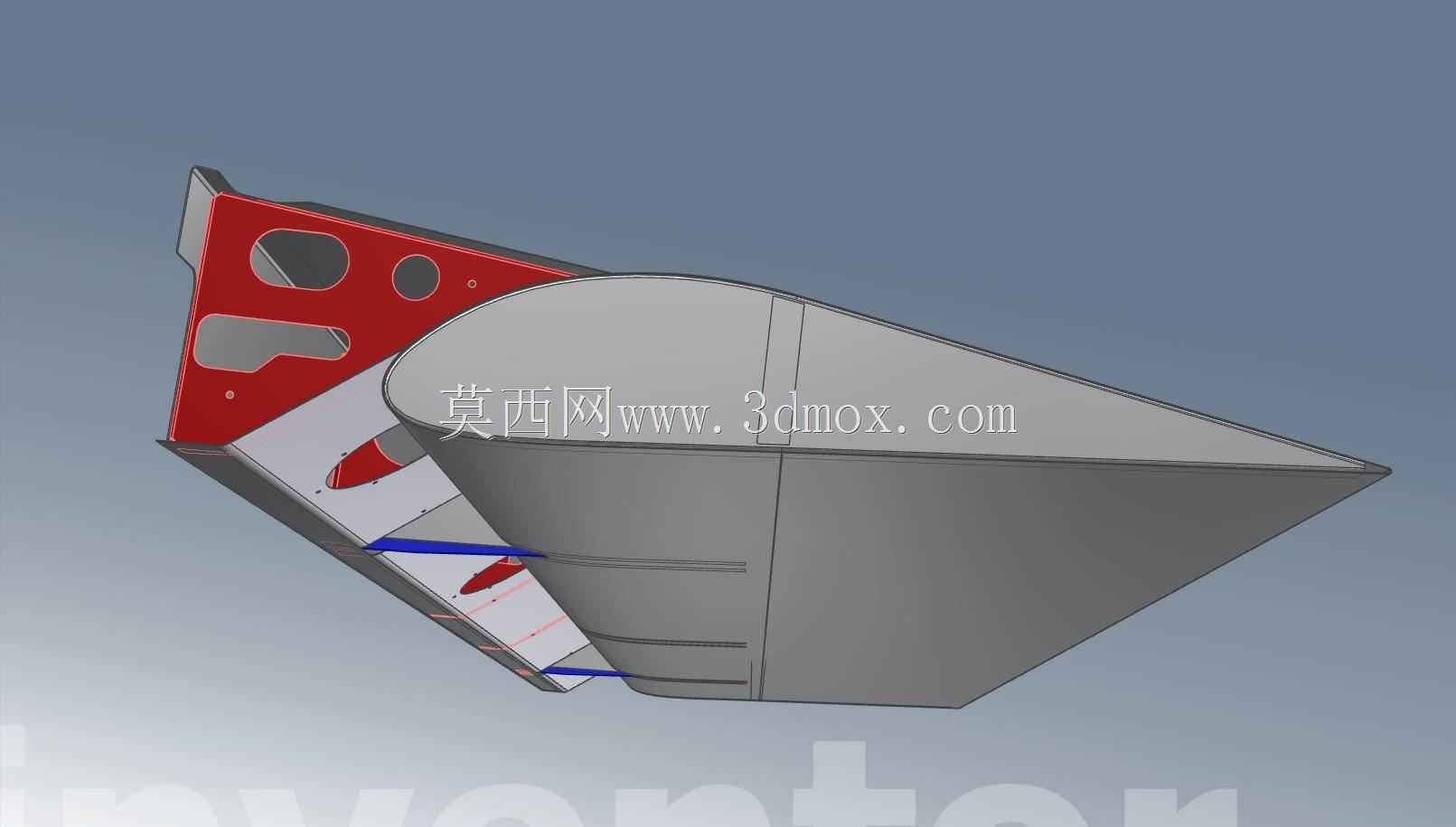

　　操纵摇臂的安装位位于襟翼段根部靠下位置，与原机的襟翼作动连杆连接后，可实现0度到40度范围内的无级角度调节，作动过程中整个襟翼段沿导轨滑动同时绕铰点转动，运动轨迹完全贴合原机的气动设计要求。从结构细节来看，襟翼段的前缘做了钝头修型，与机翼后缘的襟翼收纳槽完全贴合，襟翼收上时与主翼面形成完整的翼型剖面，不会产生额外的寄生阻力；后缘做了楔形收窄处理，厚度控制在1mm以内，保证气流在后缘处能够顺畅分离，避免紊流产生。内部翼肋上预留了减重孔，在保证结构刚度满足2.5g过载载荷要求的前提下，尽可能降低结构重量，每个减重孔的边缘都做了倒角处理，避免应力集中导致的结构疲劳。

　　蒙皮的铆接采用沉头铆钉，铆钉头完全埋入蒙皮表面，保证整个襟翼的气动外形光滑连续，不会因为铆钉凸起产生额外的气动阻力。在实际维修应用中，该结构可直接替换出现腐蚀、变形、损伤的原机襟翼段，所有连接孔位均与原机一致，机务人员不需要重新钻孔、定位，可直接完成安装调试，大幅缩短维修停场周期；在教学场景中，该结构可用于讲解小型飞机增升装置的结构原理、铆接装配工艺、载荷传递路径，帮助机务学员、飞行学员直观理解襟翼的工作逻辑；在航空模型制作场景中，该结构的尺寸比例可等比例缩放，用于大比例像真机模型的襟翼结构制作，保证模型的气动外形与真机一致，提升模型的飞行仿真度。需要注意的是，该结构的设计完全遵循塞斯纳172的原厂维护手册中的载荷要求，所有受力部位的材料选型、连接强度均满足CCAR-23部适航标准中对小型飞机结构的要求，在实际装机使用时，只需要完成常规的表面阳极氧化处理、喷漆防护，即可满足长期户外使用的防腐蚀、耐老化要求。
