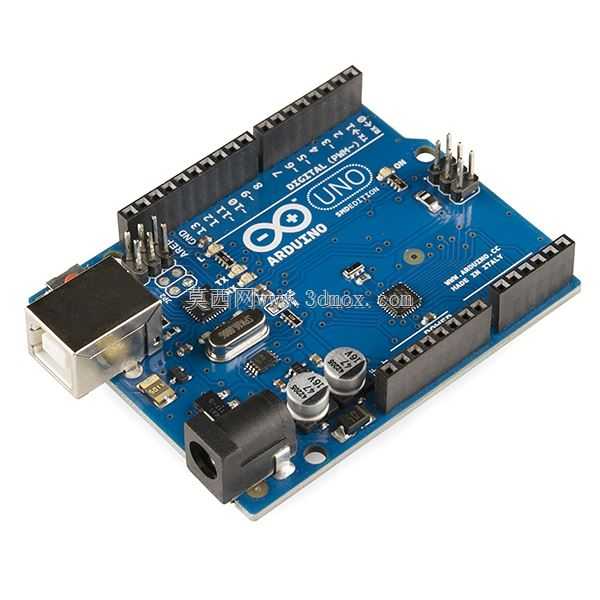

ArduinoUNO开源控制板三维结构模型

　　在嵌入式开发、小型智能设备原型搭建、教学实验装置开发的场景中，这类开源控制板是核心的硬件载体，很多做非标小型自动化装置、创客项目、学生课程设计的工程师，在做整体结构装配时，都需要精准的控制板三维模型来匹配安装位、预留接口空间，避免后期打样装配时出现干涉、接口对位不准的问题。

　　从实际用途来看，这款控制板可以作为小型智能小车的主控单元，也能搭载传感器做环境数据采集终端，还能对接执行器完成简单的逻辑动作控制，在工业现场的小型工位改造、老旧设备的简易智能化升级场景里，也常被用作低成本的控制核心，不需要复杂的PLC编程门槛，就能实现基础的IO控制、串口通讯、PWM输出等功能。

　　从产品功能特性来看，板载集成了USB通讯接口，既可以实现程序烧录，也能完成和上位机的串口数据交互；预留了多组数字IO口、模拟输入口，能对接各类传感器、执行模块；板载电源接口支持外部直流供电，搭配板载稳压电路可以稳定给核心控制芯片以及外接模块供电；板上的复位按键、状态指示灯都是实际使用中高频用到的部件，建模时这些细节都做了还原，能直观看到各个元件的排布位置。

　　设计思路上，整个板卡采用标准的双层PCB布局，元件排布充分考虑了实际使用的插拔便利性，USB接口、电源接口、排针接口都布置在板卡边缘，方便外接线材插拔；排针的间距采用标准的2.54mm间距，兼容市面上通用的杜邦线、扩展板模块；板卡的四个角预留了标准安装孔位，方便用铜柱或者螺丝将控制板固定在设备外壳或者安装支架上，建模时严格按照实际板卡的元件高度做了还原，比如USB接口的突出高度、电源插座的高度、排针的高度、电容电阻的贴装高度都和实物一致，能准确反映装配后的空间占用情况。

　　外形尺寸与安装边界方面，板卡主体为矩形结构，整体长宽尺寸符合开源硬件的标准规范，安装孔的中心距、孔径都严格匹配实物参数，在做整体设备结构设计时，可以直接调用这个模型完成装配，不需要反复测量实物尺寸；各个接口的伸出长度、位置都做了精准还原，比如USB接口的伸出长度决定了外壳上开孔的位置深度，电源接口的外径决定了电源插头插拔需要预留的空间，排针的高度决定了上层扩展板安装后的层间距离，这些细节在结构设计时如果出现偏差，很容易导致后期装配时线材插不上、扩展板装不到位、外壳和板上元件干涉等问题。

　　很多工程师在做小型智能设备结构设计时，往往容易忽略控制板的细节尺寸，只画一个大致的矩形占位，等到实际打样组装时才发现电容顶住了外壳、接口位置偏了几毫米插不上线、安装孔对不上支架孔位，既浪费打样成本，又耽误项目进度。这个三维模型完整还原了板卡上所有元件的外形、位置、高度，不管是做设备外壳设计、安装支架设计，还是做多板堆叠的扩展结构设计，都能直接用来做干涉检查、装配验证，提前排查结构设计里的空间冲突问题。

　　在教学实验场景里，这个模型也可以用来做硬件结构讲解的辅助素材，让学习者直观了解控制板上各个元件的排布位置、接口的布局逻辑，理解硬件设计里的元件排布、接口预留、安装位设计的基本思路；在做产品原型验证时，搭配这个模型完成整体结构的虚拟装配，可以在开模或者打样前就确认所有结构的匹配度，减少迭代次数。

　　实际工程应用里，这类开源控制板的使用场景非常灵活，小到桌面级的小型智能装置，大到工业现场的简易数据采集节点，都能看到它的身影，而精准的三维模型是把它集成到各类设备里的基础，只有准确掌握板卡的所有外形尺寸、元件高度、接口位置，才能在结构设计时合理预留空间，保证最终装配的顺畅，避免因为尺寸偏差带来的各类装配问题。
