CKD气源处理三联件组件结构设计

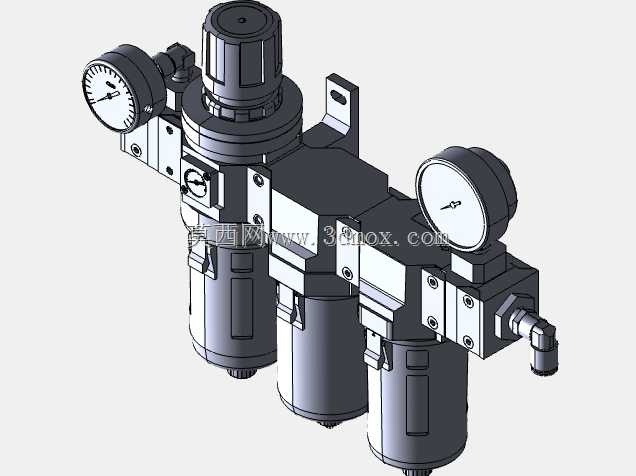

　　这套气源处理组件是气动控制系统前端的核心处理单元，在自动化生产线、气动工装夹具、轻工包装设备、机床气动回路等场景中承担气源净化、压力稳定、润滑供给的关键作用，是所有气动执行元件可靠运行的前置保障。从结构布局来看，组件采用模块化串联设计，从进气端到出气端依次排布空气过滤器、调压阀、油雾器三个核心功能单元，各单元通过标准化连接法兰拼接，既可以整体安装使用，也可根据实际工况需求拆分单独配置，适配不同复杂度的气动回路设计。

　　在实际工况应用中，车间管网输送的压缩空气往往携带冷凝水、金属锈屑、密封残留杂质等污染物，若直接接入气动阀岛、气缸等精密元件，会造成密封件磨损、节流孔堵塞、阀芯卡滞等故障，大幅缩短元件使用寿命。这套组件的第一级过滤单元采用梯度过滤结构，内置5μm精度的过滤滤芯，下部配置透明储水杯，可直观观察积水液位，底部设置手动排水结构，无需拆解即可完成积污排放，滤芯采用快拆结构设计，维护时无需拆卸整个组件，仅需旋下滤杯即可完成滤芯更换，大幅降低现场维护的停机时间。

　　中间的调压单元承担整个回路的压力稳定功能，采用溢流减压式结构，顶部设置调压旋钮，通过旋转调节弹簧预紧力即可改变输出压力大小，正面配置嵌入式压力表实时显示输出压力值，调压机构带锁止设计，压力调整完成后可锁定旋钮，避免设备运行过程中因振动、误触导致压力偏移。调压单元的压力调节范围覆盖常规气动系统常用的0.05-1.0MPa区间，压力特性偏差控制在5%以内，能够保证下游气动元件在稳定的压力工况下工作，避免因气源压力波动导致气缸输出力不稳、阀件动作异常等问题。

　　第三级油雾器单元负责为下游气动元件提供润滑保障，它利用文丘里原理将润滑油雾化后随压缩空气输送到气缸、气阀等运动部件的摩擦副表面，形成均匀的油膜降低磨损。油雾器的视油窗采用透明耐油材质，可直观观察油位与滴油速度，顶部设置注油口，可在不停气状态下完成润滑油补充，滴油量可根据回路流量大小无级调节，适配不同耗气量的气动系统需求。

　　从安装边界来看，整套组件采用壁挂式安装支架，两个L型安装支架分别固定在调压阀与过滤器的连接法兰位置，安装孔位间距符合行业通用安装标准，可直接替换同规格的其他品牌气源处理元件，无需重新设计安装板。组件的进气口与出气口采用标准内螺纹连接，通径规格适配1/2英寸管路，额定流量下的压力损失不超过0.02MPa，不会对整个气动回路的流量供给造成明显影响。各功能单元的外壳采用压铸铝合金材质，表面做阳极氧化处理，兼顾轻量化与抗腐蚀能力，可适应车间多尘、有轻微凝露的复杂工况，透明滤杯与油杯采用高强度工程塑料材质，抗冲击性能满足常规工业场景使用要求，同时方便日常巡检时观察内部状态。

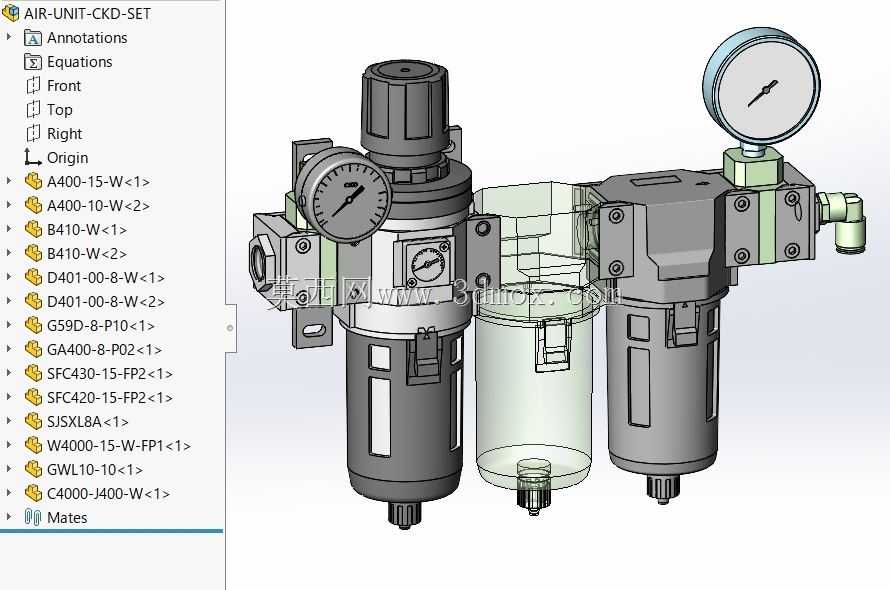

　　在三维建模过程中，所有零件的配合公差均按照气动元件行业标准设定，密封槽尺寸、螺纹配合精度、滤芯安装定位结构都完全还原实物的装配关系，可直接用于气动系统的布局设计、安装干涉检查、维护模拟培训等场景，帮助设计人员在方案阶段就完成气源处理单元的空间排布，避免后期现场安装时出现管路干涉、维护空间不足等问题。建模时对内部的阀芯结构、弹簧、密封件等细节都做了完整还原，不仅可以用于外观展示，也可作为气动原理教学、结构拆解学习的参考模型，帮助入门的结构设计人员理解气源处理元件的内部工作逻辑，在进行设备气路设计时能够更合理地选型与布置元件。
