第四代16mm无刷齿轮电机结构设计

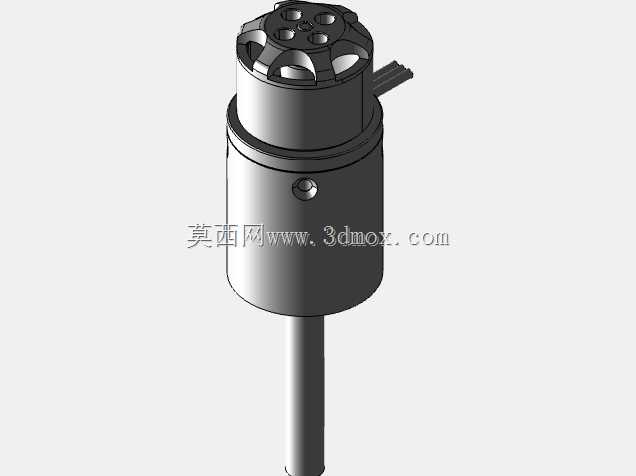

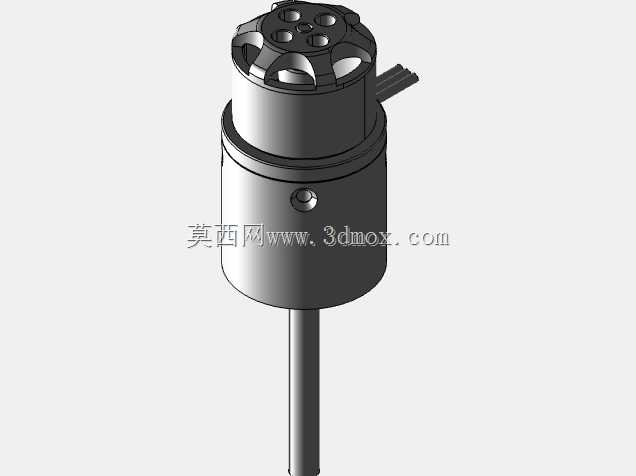

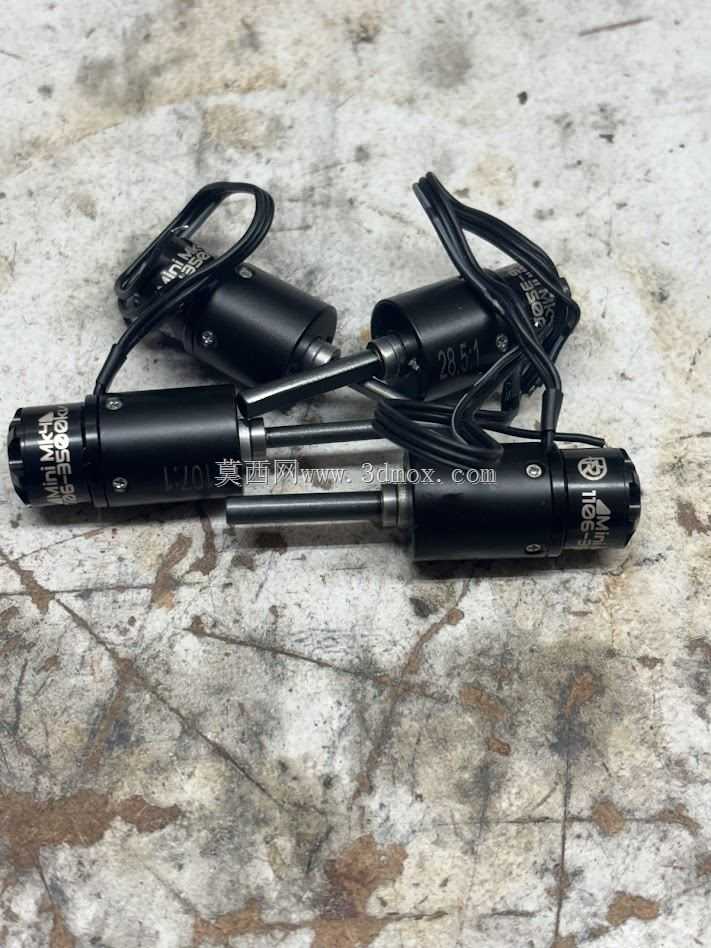

　　这款16mm规格的无刷齿轮电机，核心定位是小型重复式机器人的关节驱动单元，在桌面级竞技机器人、小型仿生移动平台、模块化机械臂末端驱动这类对安装空间、功率密度、抗冲击能力有严苛要求的场景中，能够替代传统有刷减速电机，解决碳刷磨损带来的寿命短板，同时在同外径尺寸下实现更高的持续输出扭矩。从结构设计逻辑来看，整机采用同轴式布局，电机本体与行星减速级集成在同一金属壳体内，输出轴沿壳体轴线方向延伸，出线端采用侧置式耐弯折引线，引线根部做了应力释放结构，避免机器人在反复正反转、冲击载荷作用下出现线芯断裂的问题。壳体表面做了硬质阳极氧化处理，既能够提升外壳的耐磨性能，也可以在紧凑安装空间内辅助散热，避免长时间高负载运行时绕组温升过快导致的退磁风险。

　　从安装边界来看，整机外径严格控制在16mm，壳体主体长度不含输出轴与引线的部分控制在42mm以内，输出轴采用D型截面设计，轴径4mm，伸出长度12mm，能够直接配合轮组、摆臂、关节连杆等执行件的安装孔位，无需额外加装轴套转接；壳体尾部预留了两个M2螺纹安装孔，孔距10mm，可直接通过微型螺丝固定在机器人的碳纤维或铝合金机架上，安装法兰面的平面度控制在0.02mm以内，保证装配后输出轴与安装基准的同轴度，避免高速运转时出现偏磨、异响问题。

　　功能特性层面，这款无刷齿轮电机采用第四代磁路设计，定子绕组采用集中式绕法，槽满率提升至68%，配合高牌号钕铁硼磁钢，在12V额定供电下空载转速可达1200rpm，堵转扭矩能够达到1.2N·m，完全满足小型竞技机器人在对抗场景下的瞬时冲击负载需求。减速级采用三级金属行星齿轮结构，齿轮模数0.3，齿面做了渗碳淬火处理，硬度达到HRC58-62，能够承受频繁正反转带来的齿面冲击，相比塑料齿轮的减速箱，使用寿命提升4倍以上，在持续额定负载下的传动效率稳定在82%左右，不会因为长时间运行出现齿轮磨损导致的回差增大问题。

　　在实际选型应用中，这款电机尤其适合自重1.5kg以内的小型轮式机器人、多足机器人的关节驱动，也可用于小型自动化设备的精密送料机构、微型云台的俯仰驱动单元。设计时特意将驱动线的信号定义做了标准化处理，兼容市面上主流的微型无刷电调，用户无需重新定义接线线序即可完成快速调试。输出轴的负载端预留了卡簧槽，可加装轴用卡簧防止执行件在轴向冲击下脱出，壳体上的定位凹槽能够配合机架上的定位销实现快速装配，减少批量组装时的调校时间。

　　从散热设计来看，金属壳体与内部定子铁芯采用过盈配合，能够将绕组产生的热量快速传导到外壳表面，在自然对流条件下，持续额定负载运行30分钟，外壳温升不超过40K，不会因为过热导致周边的塑料结构件出现变形。引线采用特氟龙绝缘层，耐温等级达到200℃，即使在电机过载运行的短时间内，也不会出现绝缘层融化短路的问题。整机的动平衡等级做到G2.5，在最高转速下运行时的振动幅值不超过0.02mm，能够保证搭载视觉模块的小型机器人在运动过程中不会因为电机振动出现画面模糊的问题。针对机器人应用中常见的磕碰场景，电机输出端的轴承采用加厚型深沟球轴承，径向承载能力比同尺寸标准轴承提升30%，能够承受侧向冲击载荷，避免轴承受损导致的输出轴卡滞。
