NE555可调占空比频率脉冲发生模块

　　在电子实验、小型工控脉冲触发、教学演示类项目里，这类基于NE555芯片搭建的可调参数模块是出镜率极高的基础功能件，很多做设备二次开发、学生课程设计、小型自动化装置改装的工程师，都习惯先拿这类成熟模块做功能验证，省去自己搭面包板、焊散件调试参数的时间。这次还原的三维模型，完全参照市售量产成品板的实际结构做1:1建模，没有做简化或者理想化处理，所有板载元件的高度、占位、引脚位置都和实物对齐，方便做整机装配的时候直接调用，不会出现干涉问题。

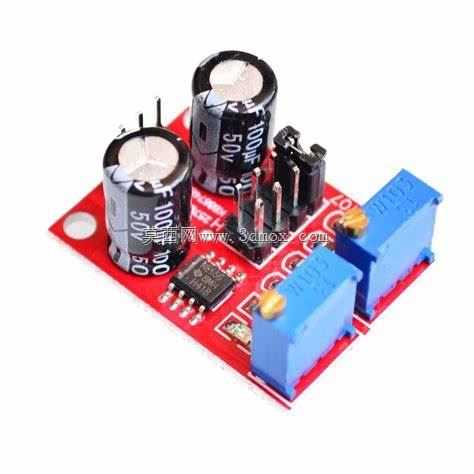

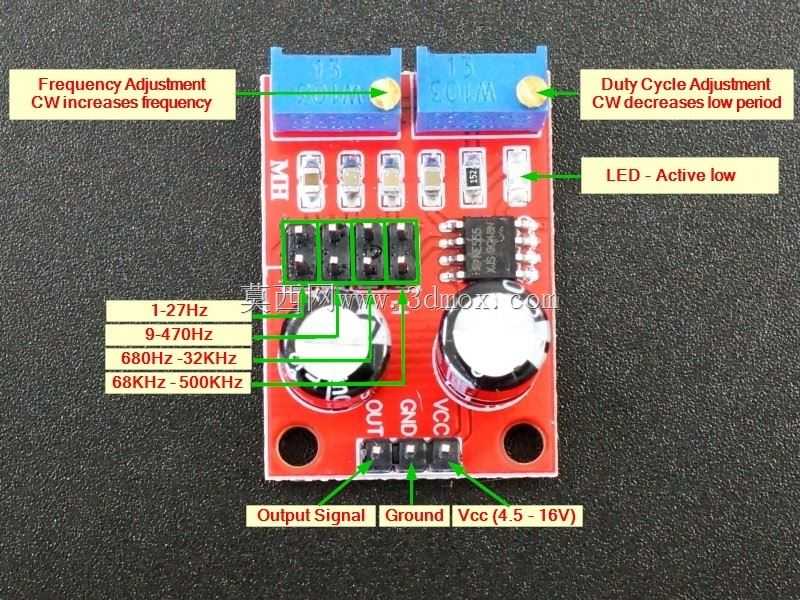

　　从实际使用场景来说，这类模块常被用在步进电机的简易脉冲驱动、LED调光调速的信号源、小型继电器的延时触发、蜂鸣器的频率驱动、甚至是简易开关电源的PWM控制回路里，因为NE555芯片本身的供电范围宽，外围电路简单，参数调整方便，不需要复杂的单片机编程就能输出稳定的方波信号，对没有嵌入式开发能力的结构工程师、硬件入门爱好者非常友好。模块本身支持占空比和输出频率的独立调节，板载的两个蓝色多圈电位器就是分别对应这两个参数的调整，拧动电位器的时候可以平滑改变输出波形的参数，不需要更换外围阻容元件，调试效率比搭焊散件高很多。

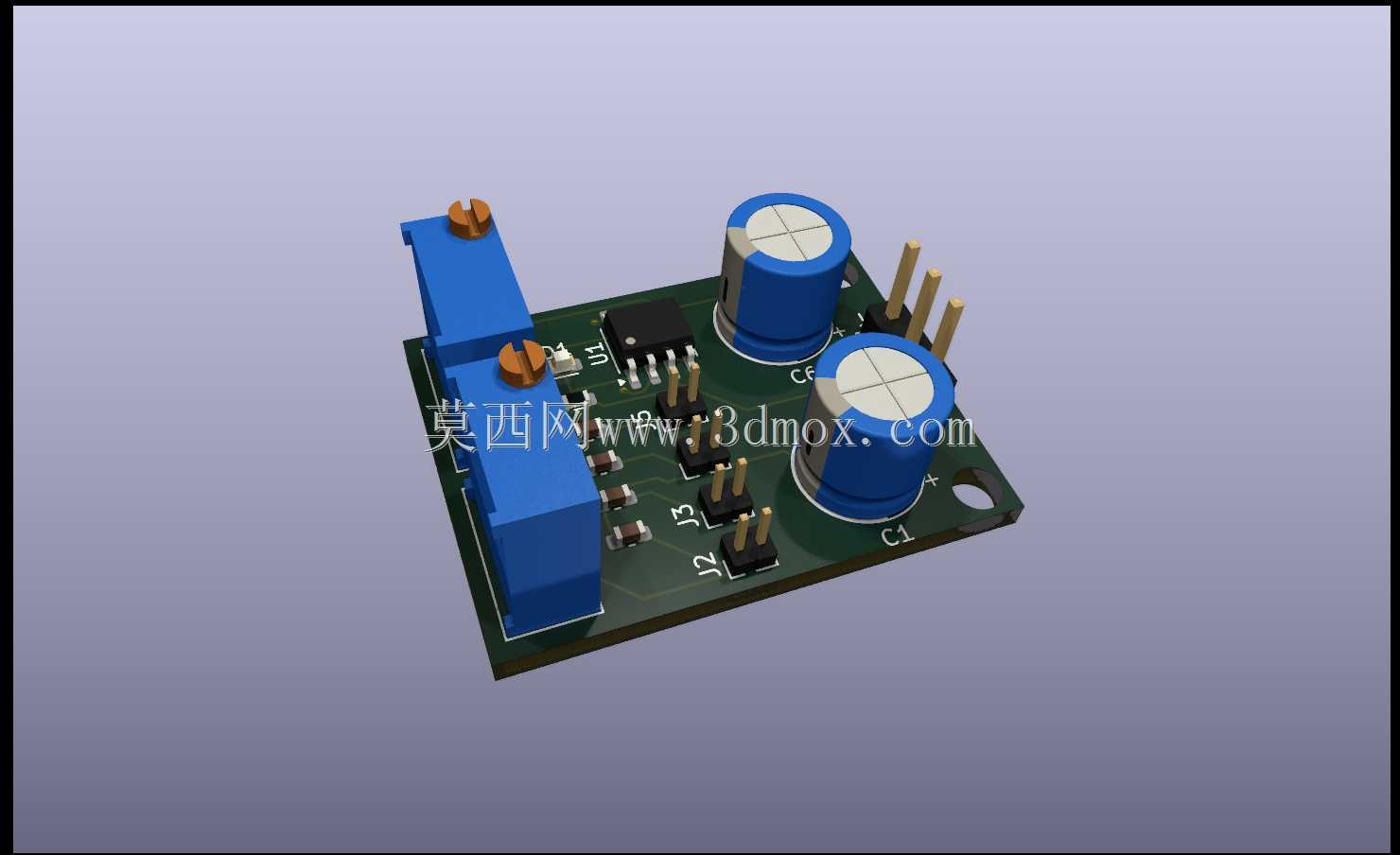

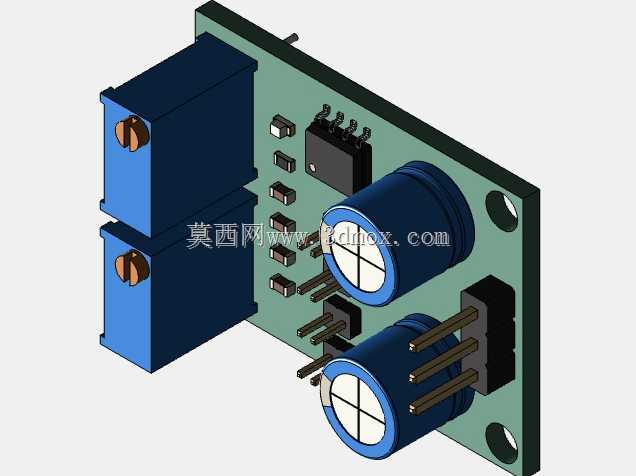

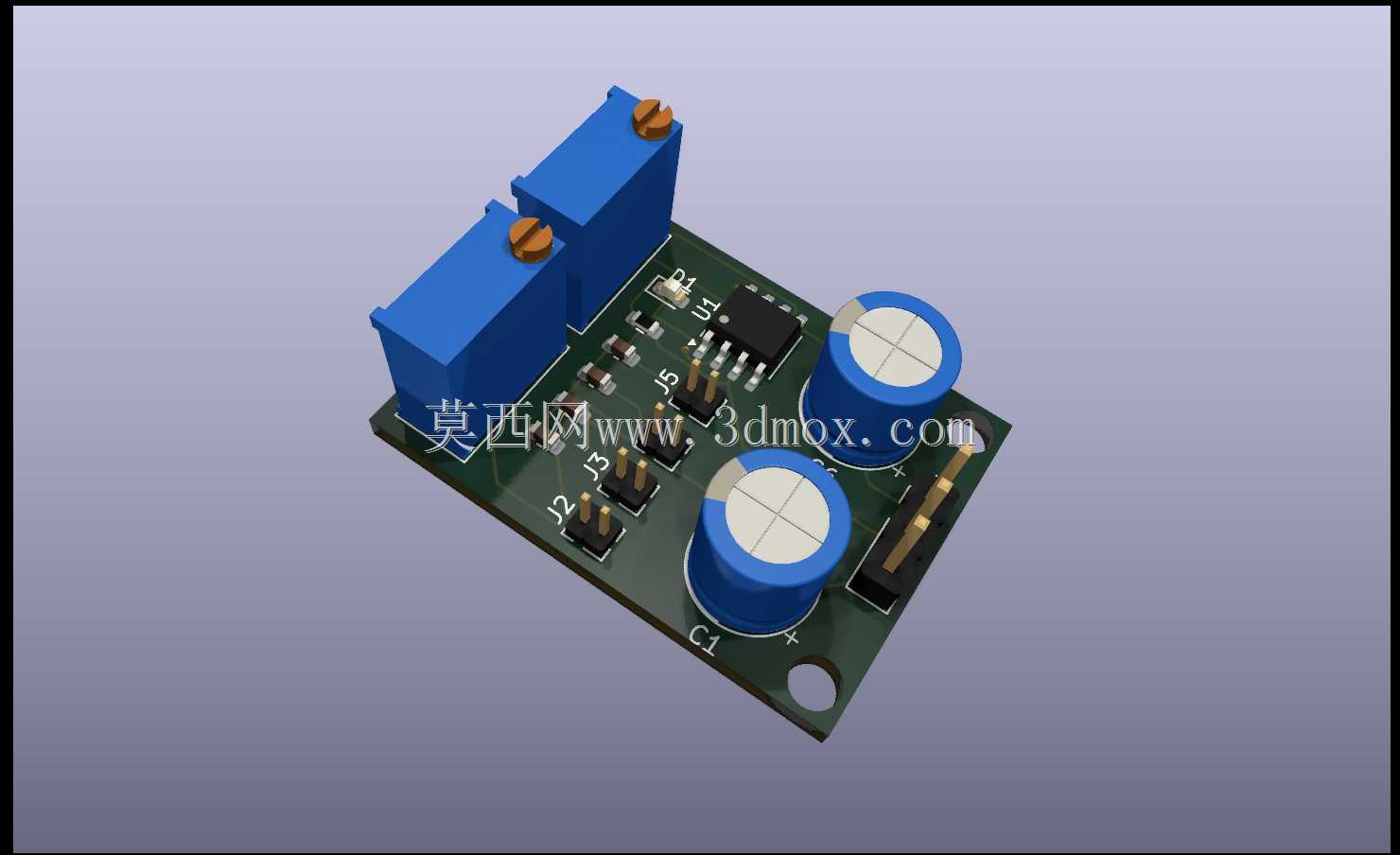

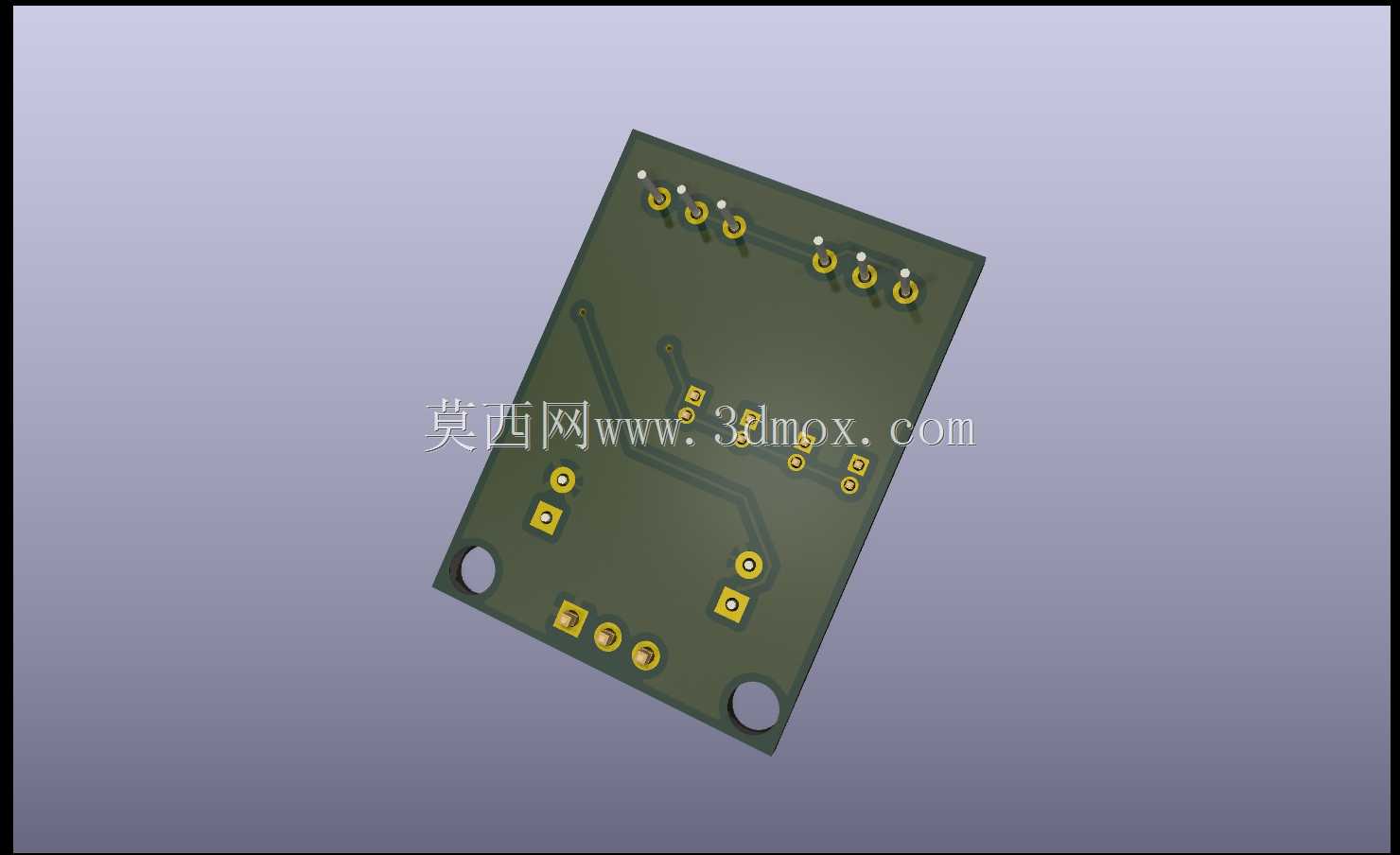

　　建模的时候最先确定的是PCB基板的边界，这块板的实际长宽尺寸为31mm×23mm，整体安装后的最大高度为18mm，这个高度是算上板上最高的电解电容顶部到PCB背面的总高度，做结构布局的时候要注意在电容上方预留至少2mm的安全间隙，避免和上层结构件磕碰，也防止电容顶部的防爆槽被遮挡影响散热。板上的元件布局完全复刻实物：两个直插铝电解电容是电源滤波部分，分别对应输入电源的高低频滤波，容值和耐压标识都在模型上做了还原，位置在板的左侧区域；NE555芯片的SOP-8封装贴片在电容右侧，周围的贴片阻容都按照实际焊接位置排布，没有做合并简化；两个蓝色多圈电位器并排布置在板的右侧，电位器顶部的调节旋钮高度和电容顶部基本齐平，调节槽的方向朝上，方便在设备外部伸螺丝刀调整参数；板上还预留了电源输入、信号输出的排针位置，以及电源指示灯的焊位，排针的高度从板面算起是8mm，做外壳开孔的时候要对准排针位置预留穿线或者接插件的空间。

　　设计这类模块三维模型的时候，最容易出问题的是元件高度的把控，很多人建模的时候会把电解电容的高度做矮，或者把电位器的调节帽高度忽略，导致装配的时候外壳盖不上，或者调节螺丝刀碰不到电位器槽。这次建模特意核对了每个元件的实际尺寸：50V耐压的100μF电解电容直径10mm，高度16mm，加上引脚穿出PCB背面的1mm，总高17mm；多圈电位器的本体高度是10mm，加上顶部调节帽的5mm，总高15mm，比电容略低，所以整个模块的最高边界就是左侧的大电容位置。PCB板的四个角没有做安装孔，实际使用的时候一般用背胶或者排针座固定在母板上，所以建模的时候也没有额外添加安装孔特征，完全和实物保持一致。

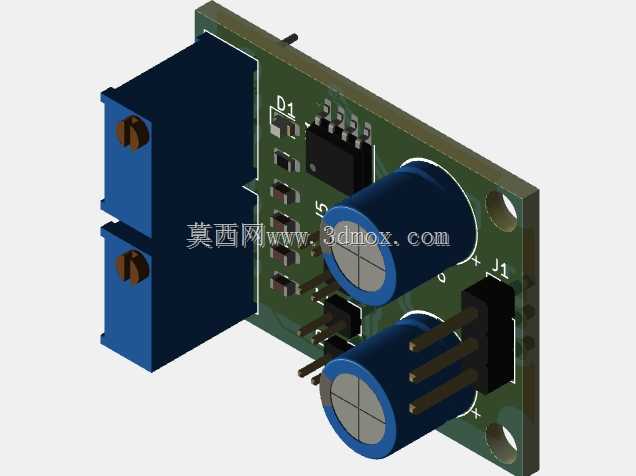

　　从功能特性上来说，这个模块的输出驱动能力足够直接驱动小型继电器或者小功率MOS管，不需要额外加放大电路，板上的电源反接保护？不对，实物板上是有一个二极管做反接保护吗？哦不对，看实物图的话，板载的元件里输入端口附近有一个贴片二极管，是做电源反接防护的，建模的时候也把这个小元件做进去了，位置在输入排针旁边。另外板上的丝印层也做了还原，包括电源正负极标识、输出标识、电位器调节方向的标识，这些细节在做整机装配的BOM导出或者工艺文件制作的时候，可以直接参考模型上的丝印位置，不用再对照实物核对。

　　很多工程师在做整机三维布局的时候，容易忽略这类小模块的实际占位，随便找个方块代替，结果打样回来才发现电容顶到了外壳，或者电位器位置被结构件挡住没法调节，这个模型把所有干涉风险点都做了精准还原：比如电容旁边的排针座突出高度、电位器的调节方向、板上接线端子的位置，都和实物完全一致，直接导入装配体就能做干涉检查，不需要后续反复调整结构。另外模块的整体重量很轻，只有几克，安装的时候不需要考虑承重问题，哪怕是用在小型移动设备、航模类的装置里，也不会增加过多负载。

　　从电路设计的角度来说，这个模块的走线是按照常规NE555多谐振荡器的典型电路做的PCB布局，电源走线和信号走线做了基本的分隔，避免输出信号被电源纹波干扰，建模的时候虽然不需要还原走线层，但是板面上的焊盘、丝印、元件位号都做了可视化处理，方便硬件工程师对照模型核对元件位置，做结构和硬件的协同设计的时候不用反复切换PCB设计软件和三维软件，提高跨部门沟通的效率。

　　实际选型的时候，如果设备内部的安装空间比较局促，要注意这个模块的宽度是23mm，长度31mm，比那种迷你版的NE555模块略大，因为它用的是直插电容和多圈电位器，参数调节的精度比贴片电位器的迷你板高很多，适合需要精确调整频率和占空比的场合，比如精密的脉冲触发、定时精度要求高的延时电路，如果只是简单的闪烁灯驱动，可能迷你板更省空间，但如果是工业场景下的参数调试，这种带多圈电位器的版本稳定性和调节精度更好。建模的时候也特意区分了两个电位器的功能对应位置，靠近板边的电位器和靠近芯片的电位器分别对应频率和占空比调节，和实物的调节逻辑一致，不会出现功能错位的问题。
