台达VFD-MS-300系列变频器三维结构模型

　　在各类工业传动控制场景中，低压变频驱动装置是实现电机转速调节、能耗优化的核心电控部件，台达VFD-MS-300作为紧凑型通用变频器，广泛适配于小型输送带、风机水泵、简易机床辅机、包装线单机传动等对安装空间有严格限制的应用场景，这类场景往往要求电控元件在满足基础驱动性能的前提下，尽可能压缩柜体占用空间，同时兼顾接线操作、散热维护的便利性，这也是该系列变频器结构设计的核心出发点。

　　从实际设备用途来看，该型号变频器主要承担三相异步电机的变频调速功能，支持V/F控制与简易矢量控制模式，可实现电机软启动、转速连续调节、过载保护、故障告警等基础传动控制功能，适配0.4kW到7.5kW区间的小功率电机负载，在轻工制造、食品加工、小型物流输送、民用给排水等场景中有着极高的装机量，很多设备厂在做单机设备电控布局时，都会优先选用这类紧凑型变频器来压缩电控柜的整体尺寸，降低设备的制造成本与安装占地。

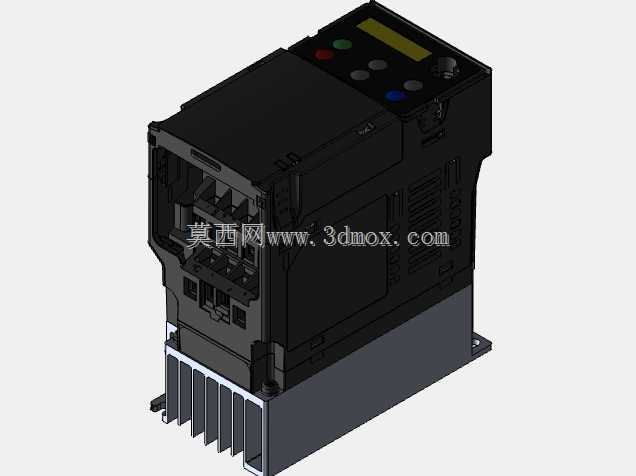

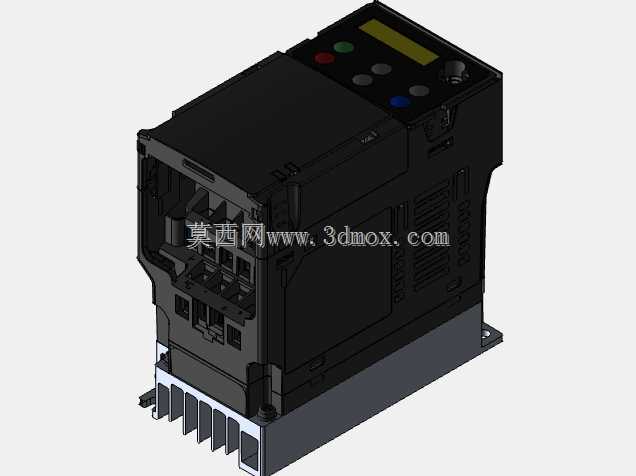

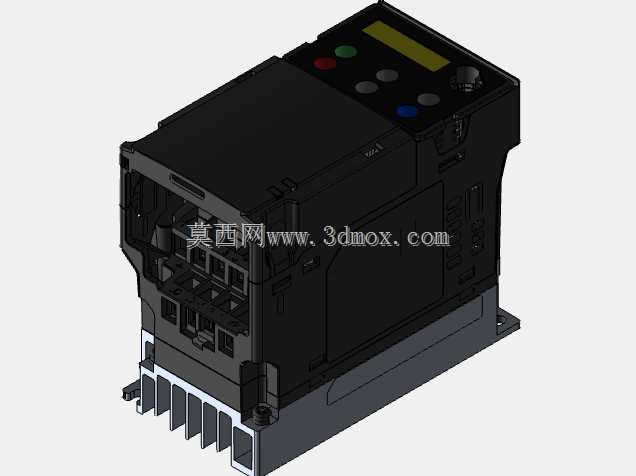

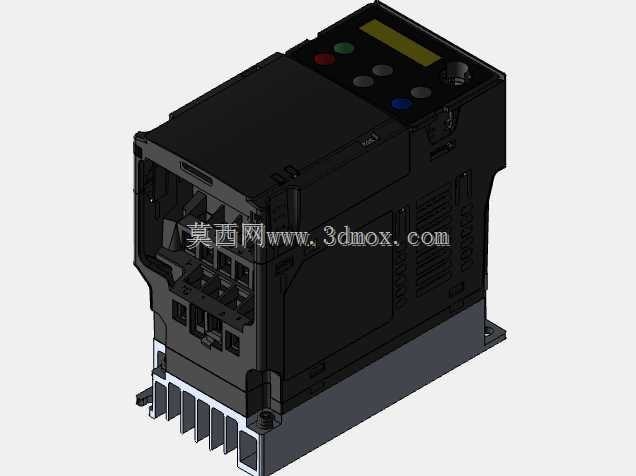

　　从产品功能特性对应的结构设计来看，该模型完整还原了实物的所有结构细节：机身主体采用阻燃ABS工程塑料外壳，表面做了细磨砂纹理处理，避免日常操作中留下划痕影响外观；正面上部预留了可拆卸的操作面板安装位，面板区域包含数码显示屏与功能按键，可实现参数设置、运行状态查看、故障代码读取等操作，面板与主体之间采用卡扣式连接，无需额外工具即可快速拆卸，方便用户在柜体封闭状态下将面板外引至柜门操作；下部为接线端子防护盖，同样采用卡扣固定，打开后可清晰看到主回路端子与控制回路端子的排布位置，主回路端子区域做了明确的相位标识与防护隔板设计，避免接线时误触强电回路引发安全事故，控制回路端子采用插拔式接线座，方便现场接线与后期维护更换。

　　在散热结构设计上，该型号变频器因为功率段覆盖小功率区间，机身底部集成了铝制散热齿结构，对应机身侧面预留了对流通风槽，自然风冷状态下即可满足额定负载下的散热需求，无需额外加装外置散热风扇，只有在高负载、高环境温度的安装场景下才需要选配辅助散热组件，这种设计既降低了设备自身的运行噪音，也减少了风扇损耗带来的后期维护工作量。机身两侧预留了标准的DIN导轨安装卡扣，同时也预留了螺丝固定孔位，既可以直接卡装在电控柜内的标准35mmDIN导轨上，实现快速装配，也可以通过螺丝直接固定在柜体安装板上，适配不同的安装习惯与柜体布局要求。

　　从外形尺寸与安装边界来看，该模型严格按照实物1:1比例建模，机身整体为长方体结构，边角做了圆弧过渡处理，避免安装操作时划伤操作人员；安装时需要预留足够的接线空间与散热空间，机身上下方向需要预留至少50mm的走线与通风间隙，左右两侧预留至少20mm的散热间隙，避免相邻元件发热影响变频器的运行稳定性；接线端子的出线方向垂直于机身正面，外接电缆的弯曲半径需要满足电缆直径的4倍以上要求，避免电缆过度弯折导致线芯断裂或绝缘层破损。

　　在三维建模过程中，所有结构特征都严格遵循实物的装配逻辑：外壳的卡扣结构、端子座的定位柱、散热齿的间距、安装孔的位置尺寸都完全匹配实物参数，可直接用于电控柜的布局干涉检查、安装工艺模拟、设备三维展示等场景，结构工程师在做电控系统布局时，可以直接调用该模型进行柜体排布，提前验证安装空间、接线走向、散热间隙是否满足设计要求，避免后期生产装配时出现干涉问题，大幅缩短电控系统的设计周期。
