适配NVG系统的Mich头盔挂载支架结构

　　这款挂载支架主要适配Mich系列头盔的Shroud安装基座，核心作用是为夜视仪设备提供稳定的快拆挂载接口，是单兵战术装备体系里连接头盔与夜视观测设备的关键结构件。从实际使用场景来看，这类支架需要在复杂的野外战术行动、日常作训场景下保持结构可靠性，既要承受夜视仪设备本身的重量带来的静载荷，也要应对跑动、战术动作、磕碰等场景下的冲击载荷，避免设备移位、脱落影响任务执行。从结构设计逻辑来看，该支架采用逆向工程思路完成建模，完全贴合现有Mich头盔Shroud基座的安装尺寸边界，不需要对现有头盔基座做额外改装即可直接适配。

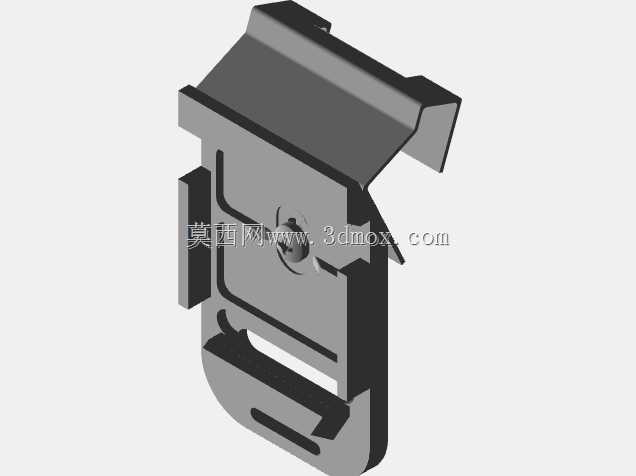

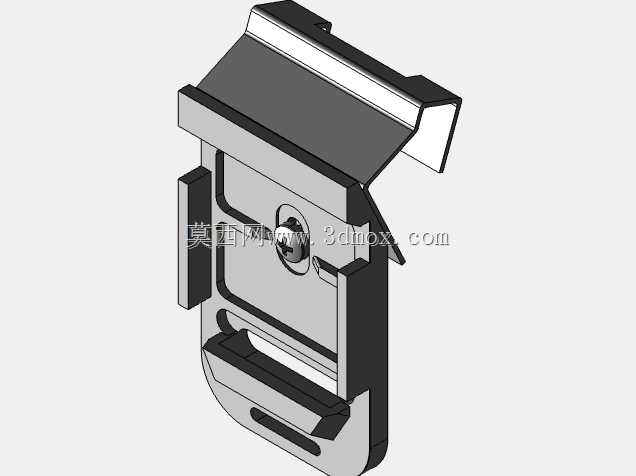

　　整体结构采用一体化冲压加局部机加工的成型思路，主体承载部分做了加厚处理，对应夜视仪安装的转轴位置设置了带定位凸点的快拆锁止结构，安装时只需要将支架对准基座滑槽推入，锁止结构就会自动卡入基座的定位凹槽，拆卸时按压侧面的解锁拨片即可快速滑出，整个拆装过程不需要额外工具，能满足战术场景下快速拆装、切换设备的使用需求。支架的上部设置了带翻折限位的上挡片结构，翻折角度经过实际适配调校，当夜视仪向上翻起收纳时，挡片可以抵住夜视仪的壳体下缘，避免设备在头盔顶部晃动产生异响，同时限制翻折的最大角度，防止过度翻折导致设备磕碰头盔顶部的其他附件。

　　支架两侧设置了对称的导向滑槽，滑槽的宽度、深度尺寸完全匹配Mich头盔Shroud基座的导轨凸起，安装时可以顺着滑槽平滑推入，滑槽内侧做了微小的过盈配合设计，推入后可以消除支架与基座之间的装配间隙，避免佩戴过程中支架出现左右窜动。支架下部设置了弧形让位缺口，这个缺口的弧度完全贴合头盔外壳的曲面轮廓，安装后支架底部不会和头盔壳体产生硬干涉，同时缺口两侧的延伸边可以卡在基座的下沿，进一步提升挂载后的结构稳定性，分散夜视仪重量带来的集中应力，避免长期使用后基座出现局部变形。

　　从安装边界尺寸来看，支架整体厚度控制在12mm以内，安装后不会过度突出头盔表面，减少行动过程中支架被外物勾挂的风险；支架的整体宽度与标准Shroud基座宽度保持一致，不会超出头盔侧面的轮廓，佩戴时不会影响头盔与战术耳机、面罩等其他附件的配合。锁止结构的转轴部分采用了耐磨的金属嵌件设计，反复拆装使用也不会出现锁止间隙变大、定位失效的问题，转轴的阻尼经过调校，翻折夜视仪时可以在任意角度保持悬停，不需要额外的锁紧旋钮就可以稳定停留在需要的观测角度。考虑到实际使用中可能遇到的淋雨、扬尘环境，支架的所有活动缝隙都做了避空设计，不会因为泥沙进入缝隙导致锁止结构卡滞，外露的棱角全部做了R2以上的圆角处理，避免尖锐棱角划伤佩戴者或者勾挂衣物、装具。整个支架的受力路径经过优化，夜视仪安装后的重量会通过两侧的导向滑槽、下部的支撑边、上部的锁止结构三个位置均匀分散到头盔基座上，不会出现单点应力集中的问题，即使在剧烈冲击下，结构也不会出现断裂、变形的情况。逆向建模过程中完全还原了原厂支架的所有装配公差，所有配合面的尺寸精度控制在0.1mm以内，和不同批次的Mich头盔Shroud基座都能实现顺畅装配，不会出现过紧装不上或者过松晃动的问题。
