高速自动装盒包装设备三维结构设计

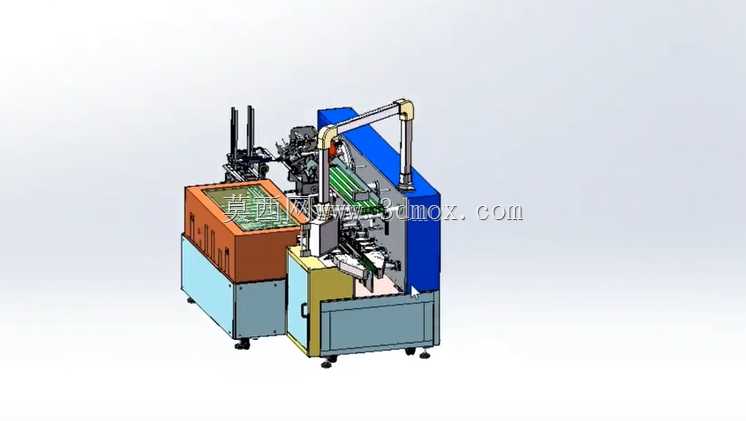

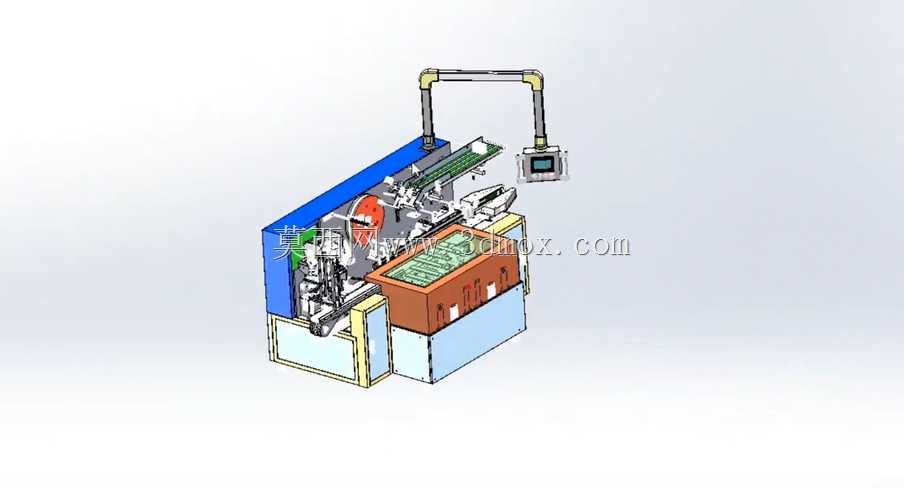

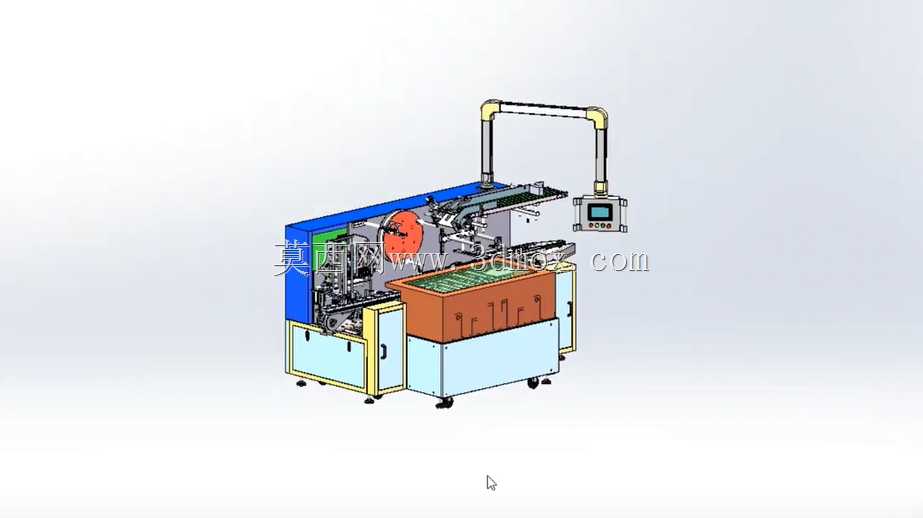

　　这款高速装盒设备的三维结构设计，核心面向快消品、医药、小型电子元器件等行业的量产包装工序场景，适配规整块状、盒装类待包装产品的自动入盒封装需求，可直接对接前端产品分拣、理料流水线，也可作为独立包装工位嵌入整线生产布局，替代传统人工装盒的低效作业模式，适配单班8小时连续生产的车间作业节奏。从结构布局来看，设备采用分体式柜体承载设计，下部柜体分为三个独立功能舱段，左侧浅蓝舱段布置主驱动电机、传动链轮组及气动三联件气源处理单元，中部黄蓝拼接舱段集成纸盒料仓、吸盒开盒机构，右侧深蓝舱段设置折舌封盒、成品输出工位，上部悬臂支架搭载人机交互操作屏，可实现运行参数调整、故障点位可视化提示，整体布局充分考虑车间日常维护的操作空间，各舱段均设置可拆卸检修门，无需拆解主体框架即可完成易损件更换、传动部件润滑保养作业。

　　设备的功能实现逻辑围绕纸盒成型、产品装填、封盒输出三个核心工序展开，纸盒料仓采用倾斜式叠放设计，可容纳约200个预压平纸盒，通过真空吸盘组完成单张纸盒吸取、下拉成型动作，成型后的纸盒由侧边夹持输送链匀速向前输送，途经产品装填工位时，前端推料机构将待包装产品平稳推入纸盒内腔，推料行程可根据产品长度做无级调整，适配不同尺寸规格的盒装产品；后续工位依次完成纸盒左右折舌、上下盖插合动作，折舌导轨采用渐入式曲面设计，避免硬接触导致的纸盒边角折损，封合完成的成品由输出皮带送至设备末端，可直接对接后续称重、码垛工位。从设计思路层面，整台设备的传动系统采用伺服电机配合同步带轮驱动主输送链，各工位动作通过凸轮分割器实现精准时序配合，相比传统气缸驱动的间歇式装盒机，运行噪音更低、动作连贯性更强，高速运行状态下的卡盒率可控制在千分之二以内；设备的安全防护设计覆盖所有运动外露部位，传动链轮、皮带轮位置均设置透明亚克力防护挡板，操作侧设置安全光栅，当操作人员肢体误入作业区间时设备会瞬时停机，避免机械伤害风险。

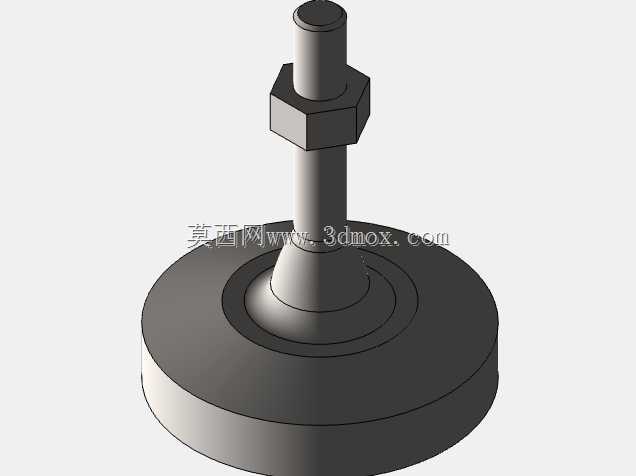

　　关于安装边界与外形尺寸，设备主体长度约2.2米、宽度约1.1米、高度约1.9米，底部配置6个可调式支撑脚杯，可适应车间地面5mm以内的平整度误差，安装时需预留左侧0.8米、右侧1米的维护操作空间，上部悬臂操作屏可做180度旋转调整，适配不同站位的操作需求；气源接口设置在设备左侧下部，适配车间常规0.5-0.7MPa压缩空气气源，电源接入为三相380V工业用电，整机额定功率约3.2kW，无需额外配置专用控制柜，所有电气控制元件均集成在下部柜体的电气安装板上，布线采用线槽分层布置，强电、弱电线路分离排布，减少电磁信号干扰对设备运行稳定性的影响。

　　在细节结构设计上，纸盒输送链的夹持块采用耐磨尼龙材质加工，可根据纸盒宽度快速更换对应规格的夹持块，换型调整时间可控制在30分钟以内，适配多品种小批量的生产切换需求；吸盒工位的真空吸盘采用硅橡胶材质，耐磨损且不易在纸盒表面留下吸痕，吸盘安装支架设置长条形调节孔，可根据纸盒尺寸调整吸盘的吸附位置，保证不同规格纸盒都能顺利完成开盒动作；设备的所有调节部位均设置刻度标识，操作人员无需借助专用量具即可完成参数调整，降低对一线操作人员的技能要求。
